图的定义

图（Graph）是由非空的顶点集合和一个描述顶点之间的关系——边（或者弧）的集合组成的，其形式化定义为： G=(V, E) V={vi | vi∈data object } E={(vi, vj) | vi, vj ∈V∧P (vi, vj)} 其中，G表示一个图，V是图G中顶点的集合，E是图G中边的集合，集合E中P(vi, vj)表示顶点vi和顶点vj之间有一条直接连线，即偶对(vi, vj)表示一条边。

无向图

在一个图中，如果任意两个顶点构成的偶对（vi, vj）是无序的，即顶点之间的连线是没有方向的，则称该图为无向图。

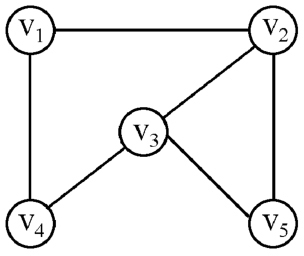

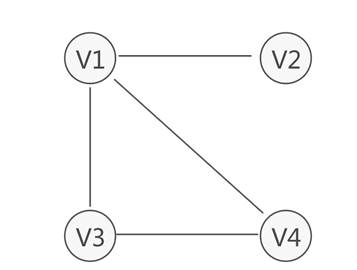

V={v1, v2, v3, v4, v5}；
E={(v1, v2), (v1, v4), (v2, v3), (v3, v4), (v3, v5), (v2, v5)}

有向图

在一个图中，如果任意两个顶点构成的偶对<vi, vj>是有序的（有序对常用尖括号“< >”表示），即顶点之间的连线是有方向的，则称该图为有向图。

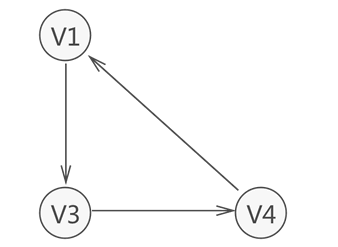

V={v1, v2, v3, v4}
E={<v1, v2>, <v1, v3>, <v3, v4>, <v4, v1>}

顶点、边、弧、弧头、弧尾

在图中，数据元素vi称为顶点（Vertex）；(vi, vj)表示在顶点vi和顶点vj之间有一条直接连线。如果是在无向图中，则称这条连线为边；如果是在有向图中，一般称这条连线为弧。

边用顶点的无序偶对(vi, vj)来表示，称顶点vi和顶点vj互为邻接点，边(vi, vj)依附于顶点vi与顶点vj；

弧用顶点的有序偶对<vi, vj>来表示，有序偶对的第一个结点vi被称为始点（或弧尾），在图中就是不带箭头的一端；有序偶对的第二个结点vj被称为终点（或弧头），在图中就是带箭头的一端。

无向完全图

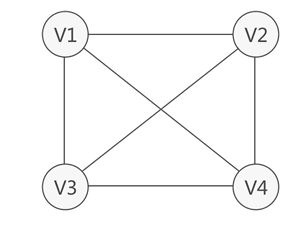

在一个无向图中，如果任意两顶点都有一条直接边相连接，则称该图为无向完全图。可以证明，在一个含有n个顶点的无向完全图中，有n(n-1)/2条边。

有向完全图

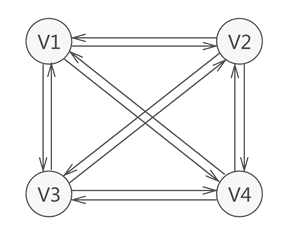

在一个有向图中，如果任意两顶点之间都有方向互为相反的两条弧相连接，则称该图为有向完全图。在一个含有n个顶点的有向完全图中，有n(n-1)条边。

顶点的度、入度、出度

顶点的度（Degree）是指依附于某顶点v的边数，通常记为TD (v)。在有向图中，要区别顶点的入度与出度的概念。顶点v的入度是指以顶点v为终点的弧的数目，记为ID(v)；顶点v出度是指以顶点v为始点的弧的数目。

边的权、网

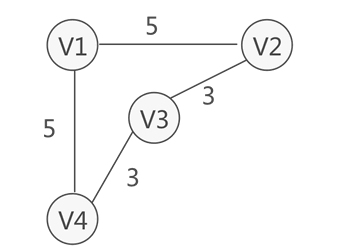

在某些实际场景中，图中的每条边（或弧）会赋予一个实数来表示一定的含义，这种与边（或弧）相匹配的实数被称为"权"，而带权的图通常称为网。

路径和回路

无论是无向图还是有向图，从一个顶点到另一顶点途径的所有顶点组成的序列（包含这两个顶点），称为一条路径。如果路径中第一个顶点和最后一个顶点相同，则此路径称为"回路"（或"环"）。

并且，若路径中各顶点都不重复，此路径又被称为"简单路径"；同样，若回路中的顶点互不重复，此回路被称为"简单回路"（或简单环）。

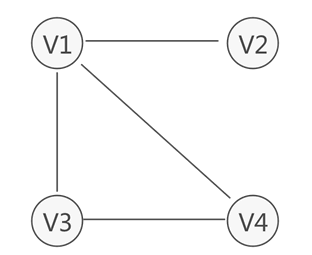

上图中，从 V1 存在一条路径还可以回到 V1，此路径为 {V1,V3,V4,V1}，这是一个回路（环），而且还是一个简单回路（简单环）。

子图

指的是由图中一部分顶点和边构成的图，称为原图的子图。

连通图

无向图中，如果任意两个顶点之间都能够连通，则称此无向图为连通图。例如，下图中的无向图就是一个连通图，因为此图中任意两顶点之间都是连通的。

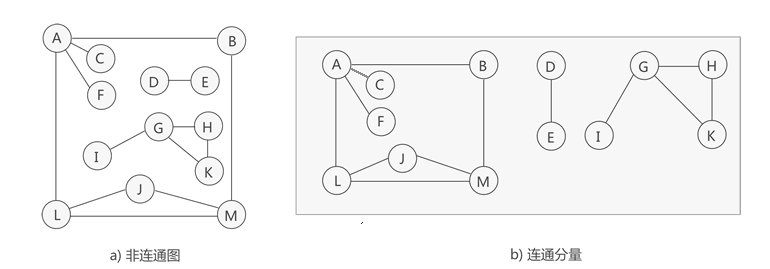

若无向图不是连通图，但图中存储某个子图符合连通图的性质，则称该子图为连通分量。

需要注意的是，连通分量的提出是以"整个无向图不是连通图"为前提的，因为如果无向图是连通图，则其无法分解出多个最大连通子图，因为图中所有的顶点之间都是连通的。

强连通图

有向图中，若任意两个顶点 Vi 和 Vj，满足从 Vi 到 Vj 以及从 Vj 到 Vi 都连通，也就是都含有至少一条通路，则称此有向图为强连通图。

与此同时，若有向图本身不是强连通图，但其包含的最大连通子图具有强连通图的性质，则称该子图为强连通分量。

图的存储

邻接矩阵

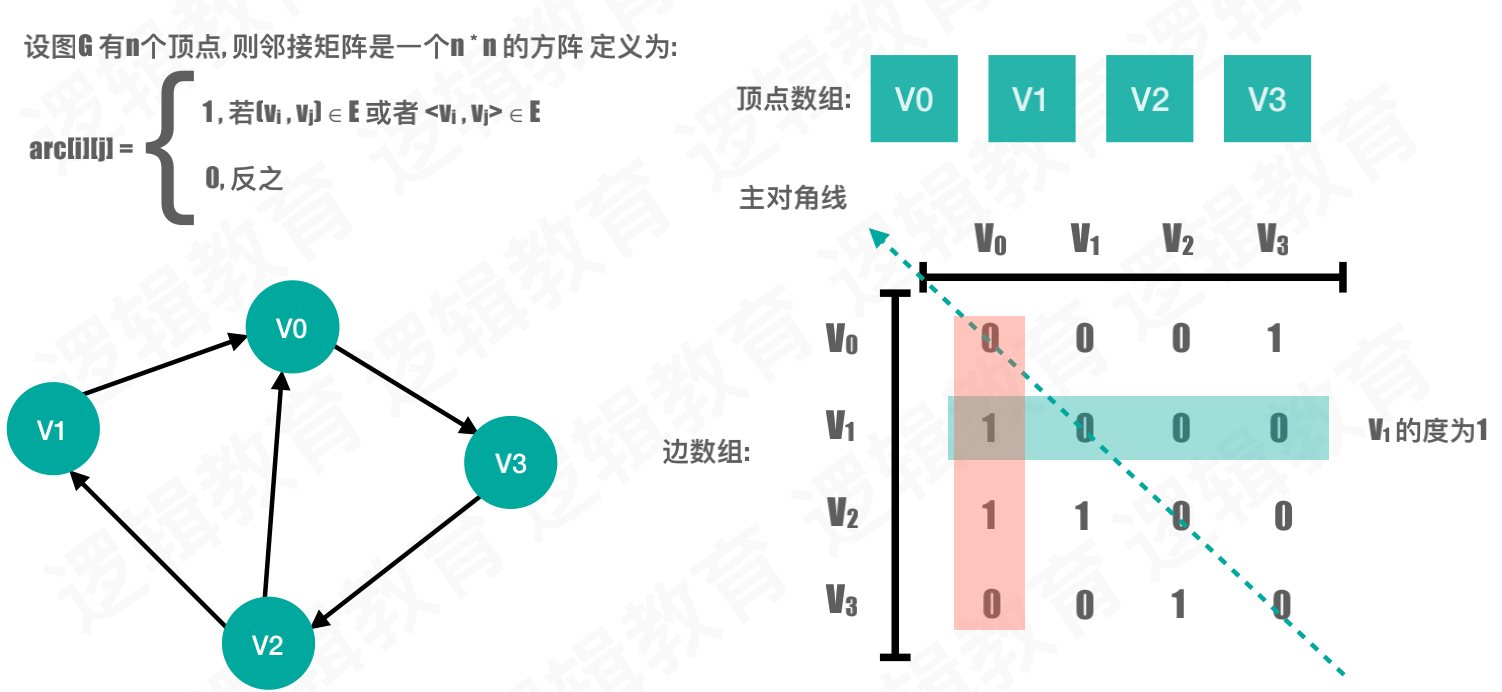

所谓邻接矩阵（Adjacency Matrix）的存储结构，就是用一维数组存储图中顶点的信息，用矩阵表示图中各顶点之间的邻接关系。

#define OK 1
#define ERROR 0
#define TRUE 1
#define FALSE 0
#define MAXVEX 100 /* 最大顶点数，应由用户定义 */
#define INFINITYC 0

typedef int Status;    /* Status是函数的类型,其值是函数结果状态代码，如OK等 */
typedef char VertexType; /* 顶点类型应由用户定义  */
typedef int EdgeType; /* 边上的权值类型应由用户定义 */
typedef struct
{
    VertexType vexs[MAXVEX]; /* 顶点表 */
    EdgeType arc[MAXVEX][MAXVEX];/* 邻接矩阵，可看作边表 */
    int numNodes, numEdges; /* 图中当前的顶点数和边数  */
}MGraph;

void CreateMGraph(MGraph *G){

    int i,j,k,w;
    printf("输入顶点数和边数:\n");
    //1. 输入顶点数/边数
    scanf("%d,%d",&G->numNodes,&G->numEdges);
    printf("顶点数:%d,边数:%d\n",G->numNodes,G->numEdges);

    //2.输入顶点信息/顶点表
    for(i = 0; i<= G->numNodes;i++)
        scanf("%c",&G->vexs[i]);

    //3.初始化邻接矩阵
    for(i = 0; i < G->numNodes;i++)
         for(j = 0; j < G->numNodes;j++)
             G->arc[i][j] = INFINITYC;

    //4.输入边表信息
    for(k = 0; k < G->numEdges;k++){
        printf("输入边(vi,vj)上的下标i,下标j,权w\n");
        scanf("%d,%d,%d",&i,&j,&w);

        G->arc[i][j] = w;
        //如果无向图,矩阵对称;
        G->arc[j][i] = G->arc[i][j];

    }
    /*5.打印邻接矩阵*/
    for (int i = 0; i < G->numNodes; i++) {
        printf("\n");
        for (int j = 0; j < G->numNodes; j++) {
            printf("%d ",G->arc[i][j]);
        }
    }
    printf("\n");
}

int main(void)
{
    printf("邻接矩阵实现图的存储\n");
    /*图的存储-邻接矩阵*/
    MGraph G;
    CreateMGraph(&G);
    return 0;
}

邻接表

邻接表是一种顺序存储与链式存储结合的存储方法。邻接表表示法类似于树的孩子链表表示法。就是对于图G中的每个顶点vi，将所有邻接于vi的顶点vj链成一个单链表，这个单链表就称为顶点vi的邻接表，再将所有顶点的邻接表表头放到数组中，就构成了图的邻接表。


#define M 100
#define true 1
#define false 0

typedef char Element;
typedef int BOOL;
//邻接表的节点
typedef struct Node{
    int adj_vex_index;  //弧头的下标，也就是被指向的下标
    Element data;       //权重值
    struct Node * next; //边指针
}EdgeNode;

//顶点节点表
typedef struct vNode{
    Element data;          //顶点的权值
    EdgeNode * firstedge;  //顶点下一个是谁？
}VertexNode, Adjlist[M];

//总图的一些信息
typedef struct Graph{
    Adjlist adjlist;       //顶点表
    int arc_num;           //边的个数
    int node_num;          //节点个数
    BOOL is_directed;      //是不是有向图
}Graph, *GraphLink;

void creatGraph(GraphLink *g){
    int i,j,k;
    EdgeNode *p;

    //1. 顶点,边,是否有向
    printf("输入顶点数目,边数和有向？：\n");
    scanf("%d %d %d", &(*g)->node_num, &(*g)->arc_num, &(*g)->is_directed);

    //2.顶点表
     printf("输入顶点信息：\n");
    for (i = 0; i < (*g)->node_num; i++) {
        getchar();
        scanf("%c", &(*g)->adjlist[i].data);
        (*g)->adjlist[i].firstedge = NULL;
    }

    //3.
    printf("输入边信息：\n");
    for (k = 0; k < (*g)->arc_num; k++){
        getchar();
        scanf("%d %d", &i, &j);

        //①新建一个节点
        p = (EdgeNode *)malloc(sizeof(EdgeNode));
        //②弧头的下标
        p->adj_vex_index = j;
        //③头插法插进去，插的时候要找到弧尾，那就是顶点数组的下标i
        p->next = (*g)->adjlist[i].firstedge;
        //④将顶点数组[i].firstedge 设置为p
        (*g)->adjlist[i].firstedge = p;

        //j->i
        if(!(*g)->is_directed)
        {
            // j -----> i
            //①新建一个节点
            p = (EdgeNode *)malloc(sizeof(EdgeNode));
            //②弧头的下标i
            p->adj_vex_index = i;
            //③头插法插进去，插的时候要找到弧尾，那就是顶点数组的下标i
            p->next = (*g)->adjlist[j].firstedge;
            //④将顶点数组[i].firstedge 设置为p
            (*g)->adjlist[j].firstedge = p;
        }
    }
}

void putGraph(GraphLink g){
    int i;
    printf("邻接表中存储信息:\n");
    //遍历一遍顶点坐标，每个再进去走一次
    for (i = 0; i < g->node_num; i++) {
        EdgeNode * p = g->adjlist[i].firstedge;
        while (p) {
            printf("%c->%c ", g->adjlist[i].data, g->adjlist[p->adj_vex_index].data);
            p = p->next;
        }
        printf("\n");
    }
}

图的遍历

深度优先遍历

所谓深度优先遍历，是从图中的一个顶点出发，每次遍历当前访问顶点的临界点，一直到访问的顶点没有未被访问过的临界点为止。然后采用依次回退的方式，查看来的路上每一个顶点是否有其它未被访问的临界点。访问完成后，判断图中的顶点是否已经全部遍历完成，如果没有，以未访问的顶点为起始点，重复上述过程。

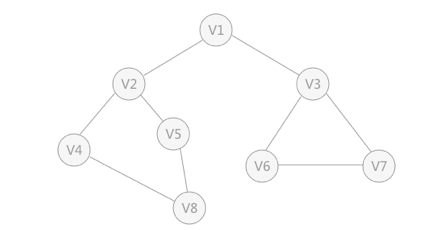

例如上图是一个无向图，采用深度优先算法遍历这个图的过程为：

首先任意找一个未被遍历过的顶点，例如从 V1 开始，由于 V1 率先访问过了，所以，需要标记 V1 的状态为访问过；
然后遍历 V1 的邻接点，例如访问 V2 ，并做标记，然后访问 V2 的邻接点，例如 V4 （做标记），然后 V8 ，然后 V5 ；
当继续遍历 V5 的邻接点时，根据之前做的标记显示，所有邻接点都被访问过了。此时，从 V5 回退到 V8 ，看 V8 是否有未被访问过的邻接点，如果没有，继续回退到 V4 ， V2 ， V1 ；
通过查看 V1 ，找到一个未被访问过的顶点 V3 ，继续遍历，然后访问 V3 邻接点 V6 ，然后 V7 ；
由于 V7 没有未被访问的邻接点，所有回退到 V6 ，继续回退至 V3 ，最后到达 V1 ，发现没有未被访问的；
最后一步需要判断是否所有顶点都被访问，如果还有没被访问的，以未被访问的顶点为第一个顶点，继续依照上边的方式进行遍历。

通过深度优先遍历获得的顶点的遍历次序为： V1 -> V2 -> V4 -> V8 -> V5 -> V3 -> V6 -> V7

深度优先遍历是一个不断回溯的过程。

代码实现

#define OK 1
#define ERROR 0
#define TRUE 1
#define FALSE 0

typedef int Status;    /* Status是函数的类型,其值是函数结果状态代码，如OK等 */
typedef int Boolean; /* Boolean是布尔类型,其值是TRUE或FALSE */

typedef char VertexType; /* 顶点类型应由用户定义 */
typedef int EdgeType; /* 边上的权值类型应由用户定义 */

#define MAXSIZE 9 /* 存储空间初始分配量 */
#define MAXEDGE 15
#define MAXVEX 9
#define INFINITYC 65535

typedef struct
{
    VertexType vexs[MAXVEX]; /* 顶点表 */
    EdgeType arc[MAXVEX][MAXVEX];/* 邻接矩阵，可看作边表 */
    int numVertexes, numEdges; /* 图中当前的顶点数和边数 */
}MGraph;

/*4.1 构建一个邻接矩阵*/
void CreateMGraph(MGraph *G)
{
    int i, j;

    //1. 确定图的顶点数以及边数
    G->numEdges=15;
    G->numVertexes=9;

    /*2.读入顶点信息，建立顶点表 */
    G->vexs[0]='A';
    G->vexs[1]='B';
    G->vexs[2]='C';
    G->vexs[3]='D';
    G->vexs[4]='E';
    G->vexs[5]='F';
    G->vexs[6]='G';
    G->vexs[7]='H';
    G->vexs[8]='I';

    /*3. 初始化图中的边表*/
    for (i = 0; i < G->numVertexes; i++)
    {
        for ( j = 0; j < G->numVertexes; j++)
        {
            G->arc[i][j]=0;
        }
    }

    /*4.将图中的连接信息输入到边表中*/
    G->arc[0][1]=1;
    G->arc[0][5]=1;

    G->arc[1][2]=1;
    G->arc[1][8]=1;
    G->arc[1][6]=1;

    G->arc[2][3]=1;
    G->arc[2][8]=1;

    G->arc[3][4]=1;
    G->arc[3][7]=1;
    G->arc[3][6]=1;
    G->arc[3][8]=1;

    G->arc[4][5]=1;
    G->arc[4][7]=1;

    G->arc[5][6]=1;

    G->arc[6][7]=1;

    /*5.无向图是对称矩阵.构成对称*/
    for(i = 0; i < G->numVertexes; i++)
    {
        for(j = i; j < G->numVertexes; j++)
        {
            G->arc[j][i] =G->arc[i][j];
        }
    }
}

/*4.2 DFS遍历*/
Boolean visited[MAXVEX]; /* 访问标志的数组 */
//1. 标识顶点是否被标记过;
//2. 选择从某一个顶点开始(注意:非连通图的情况)
//3. 进入递归,打印i点信息,标识; 边表
//4. [i][j] 是否等于1,没有变遍历过visted
void DFS(MGraph G,int i){
    //1.
    visited[i] = TRUE;
    printf("%c",G.vexs[i]);

    //2.0~numVertexes
    for(int j = 0; j < G.numVertexes;j++){
        if(G.arc[i][j] == 1 && !visited[j])
            DFS(G, j);
    }
}

void DFSTravese(MGraph G){
    //1.初始化
    for(int i=0;i<G.numVertexes;i++){
        visited[i] = FALSE;
    }

    //2.某一个顶点
    for(int i = 0;i<G.numVertexes;i++){
        if(!visited[i]){
            DFS(G, i);
        }
    }
}

int main(int argc, const char * argv[]) {
    // insert code here...
    printf("邻接矩阵的深度优先遍历!\n");
    MGraph G;
    CreateMGraph(&G);
    DFSTravese(G);
    printf("\n");
    return 0;
}

广度优先遍历

广度优先搜索类似于树的层次遍历。从图中的某一顶点出发，遍历每一个顶点时，依次遍历其所有的邻接点，然后再从这些邻接点出发，同样依次访问它们的邻接点。按照此过程，直到图中所有被访问过的顶点的邻接点都被访问到。

最后还需要做的操作就是查看图中是否存在尚未被访问的顶点，若有，则以该顶点为起始点，重复上述遍历的过程。

还拿上面的无向图为例，假设 V1 作为起始点，遍历其所有的邻接点 V2 和 V3 ，以 V2 为起始点，访问邻接点 V4 和 V5 ，以 V3 为起始点，访问邻接点 V6 、 V7 ，以 V4 为起始点访问 V8 ，以 V5 为起始点，由于 V5 所有的起始点已经全部被访问，所有直接略过， V6 和 V7 也是如此。以 V1 为起始点的遍历过程结束后，判断图中是否还有未被访问的点，由于图 1 中没有了，所以整个图遍历结束。

遍历顶点的顺序为：V1 -> V2 -> v3 -> V4 -> V5 -> V6 -> V7 -> V8

代码实现

#define OK 1
#define ERROR 0
#define TRUE 1
#define FALSE 0

typedef int Status;    /* Status是函数的类型,其值是函数结果状态代码，如OK等 */
typedef int Boolean; /* Boolean是布尔类型,其值是TRUE或FALSE */

typedef char VertexType; /* 顶点类型应由用户定义 */
typedef int EdgeType; /* 边上的权值类型应由用户定义 */

#define MAXSIZE 9 /* 存储空间初始分配量 */
#define MAXEDGE 15
#define MAXVEX 9
#define INFINITYC 65535

typedef struct
{
    VertexType vexs[MAXVEX]; /* 顶点表 */
    EdgeType arc[MAXVEX][MAXVEX];/* 邻接矩阵，可看作边表 */
    int numVertexes, numEdges; /* 图中当前的顶点数和边数 */
}MGraph;

/*4.1 构建一个邻接矩阵*/
void CreateMGraph(MGraph *G)
{
    int i, j;

    //1. 确定图的顶点数以及边数
    G->numEdges=15;
    G->numVertexes=9;

    /*2.读入顶点信息，建立顶点表 */
    G->vexs[0]='A';
    G->vexs[1]='B';
    G->vexs[2]='C';
    G->vexs[3]='D';
    G->vexs[4]='E';
    G->vexs[5]='F';
    G->vexs[6]='G';
    G->vexs[7]='H';
    G->vexs[8]='I';

    /*3. 初始化图中的边表*/
    for (i = 0; i < G->numVertexes; i++)
    {
        for ( j = 0; j < G->numVertexes; j++)
        {
            G->arc[i][j]=0;
        }
    }

    /*4.将图中的连接信息输入到边表中*/
    G->arc[0][1]=1;
    G->arc[0][5]=1;

    G->arc[1][2]=1;
    G->arc[1][8]=1;
    G->arc[1][6]=1;

    G->arc[2][3]=1;
    G->arc[2][8]=1;

    G->arc[3][4]=1;
    G->arc[3][7]=1;
    G->arc[3][6]=1;
    G->arc[3][8]=1;

    G->arc[4][5]=1;
    G->arc[4][7]=1;

    G->arc[5][6]=1;

    G->arc[6][7]=1;

    /*5.无向图是对称矩阵.构成对称*/
    for(i = 0; i < G->numVertexes; i++)
    {
        for(j = i; j < G->numVertexes; j++)
        {
            G->arc[j][i] =G->arc[i][j];
        }
    }
}

/*
 4.2 ***需要用到的队列结构与相关功能函数***
 */

/* 循环队列的顺序存储结构 */
typedef struct
{
    int data[MAXSIZE];
    int front;        /* 头指针 */
    int rear;        /* 尾指针，若队列不空，指向队列尾元素的下一个位置 */
}Queue;

/* 初始化一个空队列Q */
Status InitQueue(Queue *Q)
{
    Q->front=0;
    Q->rear=0;
    return  OK;
}

/* 若队列Q为空队列,则返回TRUE,否则返回FALSE */
Status QueueEmpty(Queue Q)
{
    if(Q.front==Q.rear) /* 队列空的标志 */
    return TRUE;
    else
    return FALSE;
}

/* 若队列未满，则插入元素e为Q新的队尾元素 */
Status EnQueue(Queue *Q,int e)
{
    if ((Q->rear+1)%MAXSIZE == Q->front)    /* 队列满的判断 */
    return ERROR;
    Q->data[Q->rear]=e;            /* 将元素e赋值给队尾 */
    Q->rear=(Q->rear+1)%MAXSIZE;/* rear指针向后移一位置， */
    /* 若到最后则转到数组头部 */
    return  OK;
}

/* 若队列不空，则删除Q中队头元素，用e返回其值 */
Status DeQueue(Queue *Q,int *e)
{
    if (Q->front == Q->rear)            /* 队列空的判断 */
    return ERROR;
    *e=Q->data[Q->front];                /* 将队头元素赋值给e */
    Q->front=(Q->front+1)%MAXSIZE;    /* front指针向后移一位置， */
    /* 若到最后则转到数组头部 */
    return  OK;
}
/******** Queue End **************/

/*4.3 邻接矩阵广度优先遍历-代码实现*/
Boolean visited[MAXVEX]; /* 访问标志的数组 */
void BFSTraverse(MGraph G){

    int temp = 0;

    //1.
    Queue Q;
    InitQueue(&Q);

    //2.将访问标志数组全部置为"未访问状态FALSE"
    for (int i = 0 ; i < G.numVertexes; i++) {
        visited[i] = FALSE;
    }

    //3.对遍历邻接表中的每一个顶点(对于连通图只会执行1次,这个循环是针对非连通图)
    for (int i = 0 ; i < G.numVertexes; i++) {

        if(!visited[i]){
            visited[i] = TRUE;
            printf("%c  ",G.vexs[i]);

            //4. 入队
            EnQueue(&Q, i);
            while (!QueueEmpty(Q)) {
                //出队
                DeQueue(&Q, &i);
                for (int j = 0; j < G.numVertexes; j++) {
                    if(G.arc[i][j] == 1 && !visited[j])
                    {    visited[j] = TRUE;
                        printf("%c   ",G.vexs[j]);
                        EnQueue(&Q, j);
                    }
                }
            }
        }

    }


}

int main(int argc, const char * argv[]) {
    // insert code here...
    printf("邻接矩阵广度优先遍历!\n");
    MGraph G;
    CreateMGraph(&G);
    BFSTraverse(G);
    printf("\n");
    return 0;
}
