前言

在WebGL中有一项很重要的技术 —— 纹理映射。说白了，所谓纹理映射就是将一张图片映射到一个几何图形的表面上去（就像孩童时喜欢在胳膊、手背上贴贴纸一样）😁将“贴纸”贴到一个矩形上之后，这个矩形表面看上去就像是一张图片，而此时，这张图片又可以称为纹理图像或纹理。

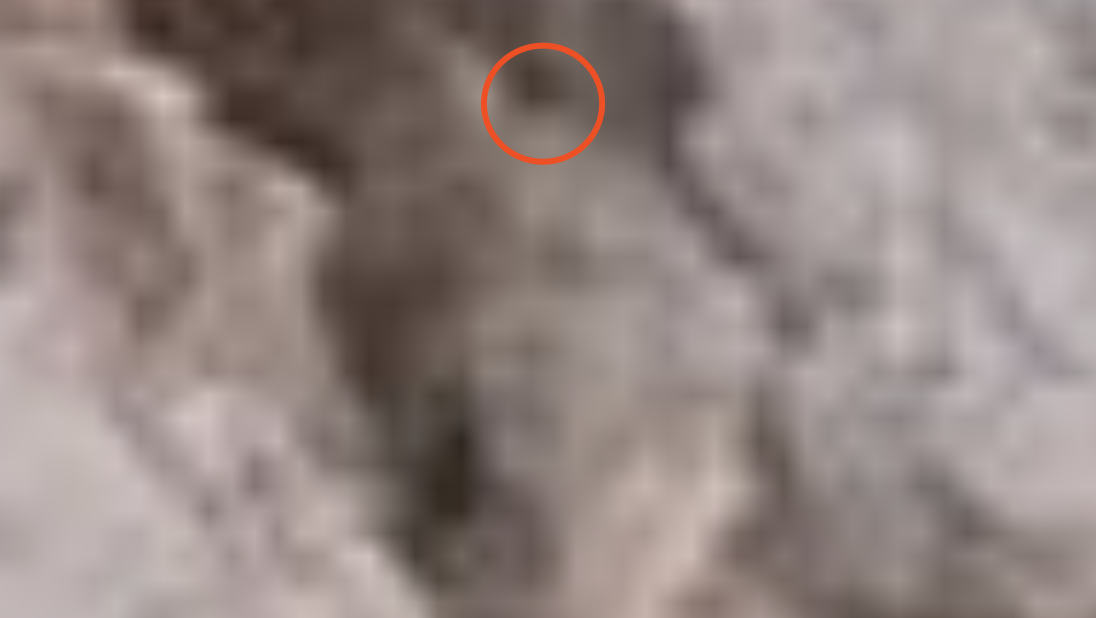

纹理映射的作用，就是根据纹理图像为之前光栅化后的每个片元涂上适当的颜色，组成纹理图像的像素又被称为纹素，每一个纹素的颜色都使用RGB或RGBA格式编码。如图：

图中的每个小方块都是一个纹素（图片来源）。

纹理映射

问：在WebGL中进行纹理映射，分为几步？

答：4步。

第一步 - 准备纹理图像

天才第一步，雀...

作为一名龙珠的爱好者，在此我就准备了一张悟空的图片（图片来源）：

第二步 - 为几何图形配置映射方式

指定映射方式就是确定“几何图形的某个片元”的颜色如何决定。我们利用图形的顶点坐标来确定屏幕上哪部分被纹理图像覆盖，使用纹理坐标来确定纹理图像的哪部分将覆盖到几何图形上。纹理坐标是一套新的坐标系统，下面将会对纹理坐标进行简单的介绍。

纹理坐标

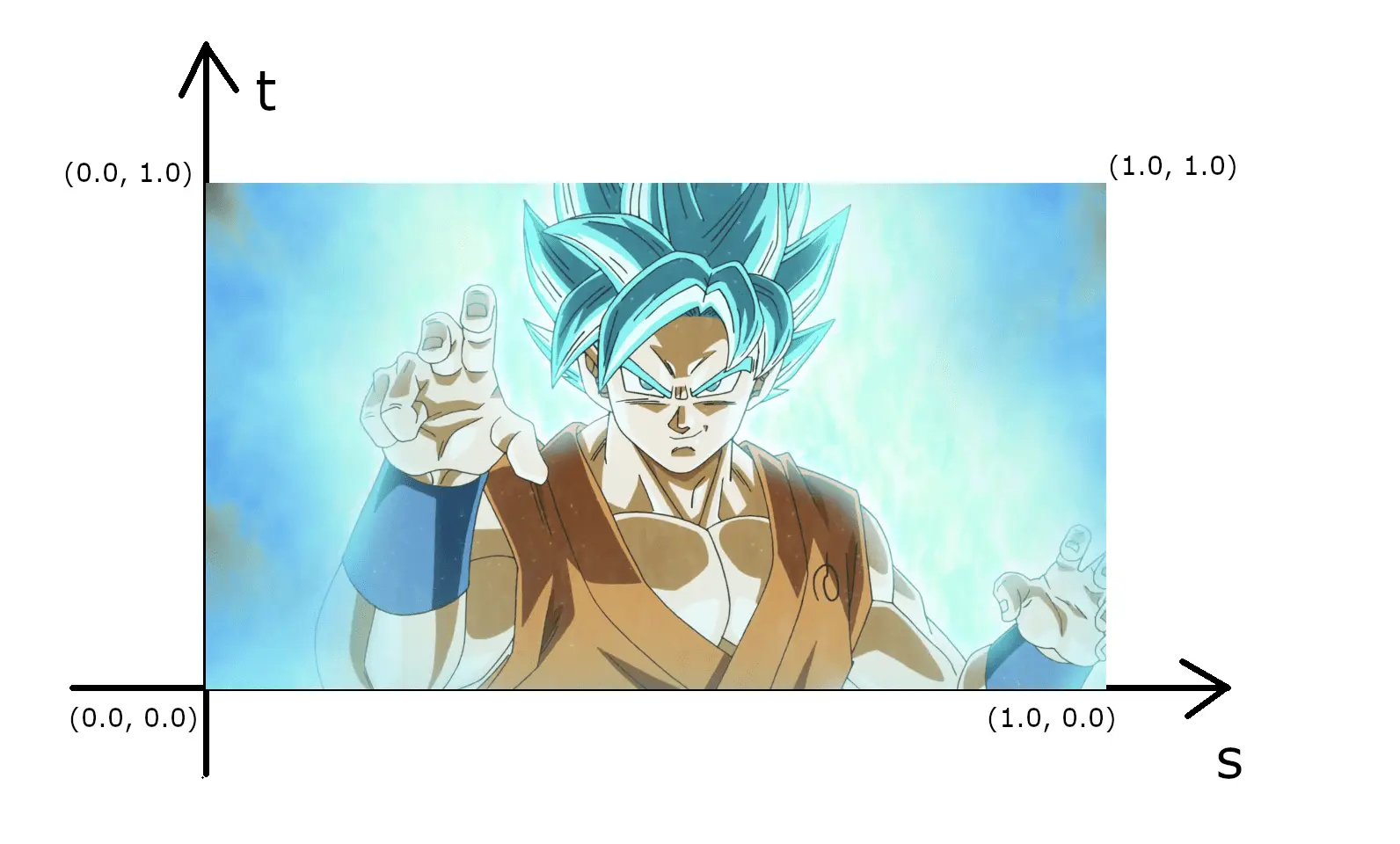

纹理坐标是纹理图像上的坐标，通过纹理坐标可以在纹理图像上获取纹素颜色。WebGL系统中的纹理坐标系统是二维的，为了将纹理坐标和我们平时使用的坐标系统区分开来，WebGL中使用s和t命名纹理坐标系统（st坐标系统），无图言Dior：

如图，在纹理坐标系中，纹理图像的左下角为(0.0, 0.0)，右上角为(1.0, 1.0)。不要与WebGL的坐标系统搞混哦！

将纹理映射到几何图形

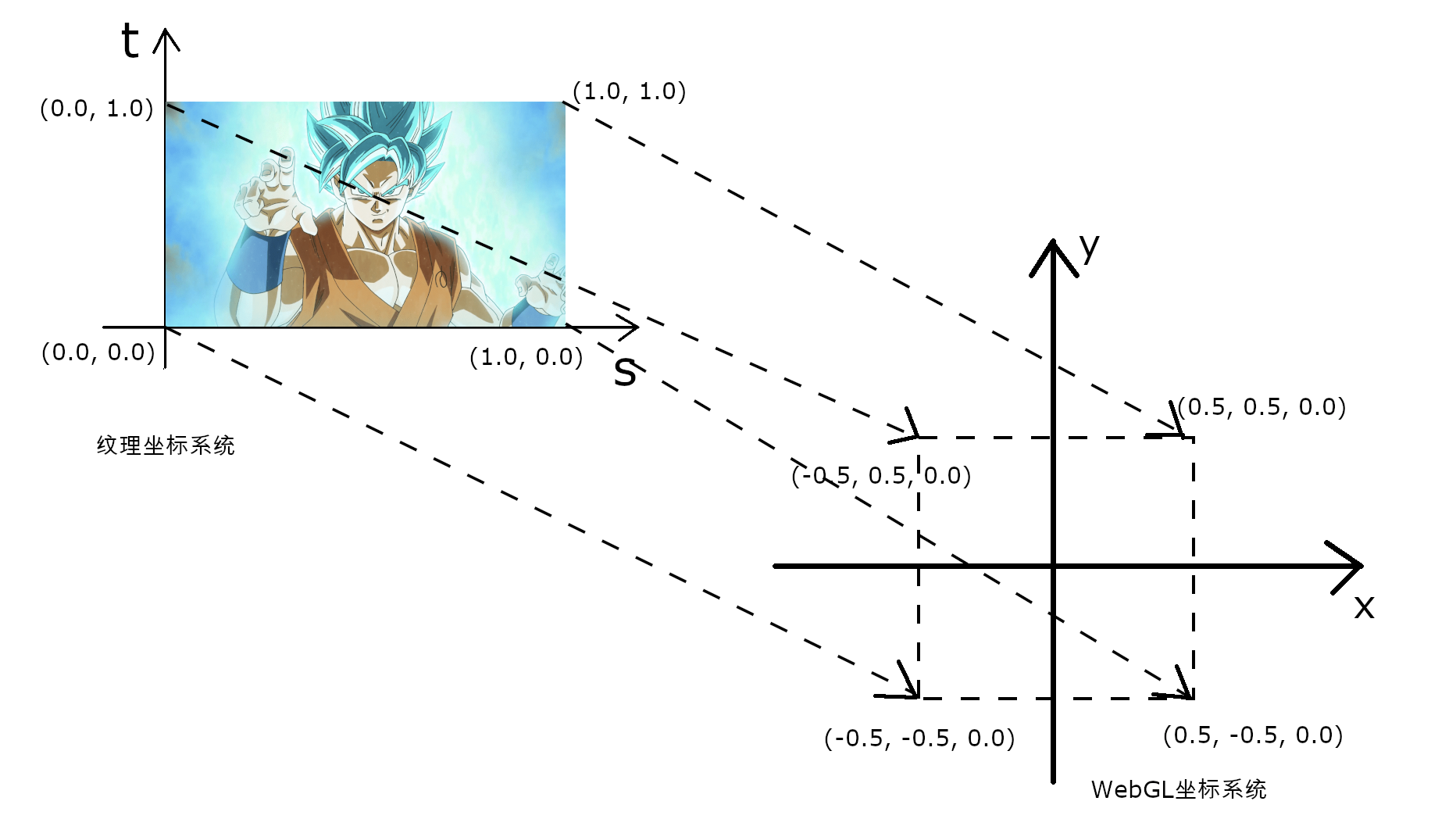

来看看这张图：

这张图是将纹理图像的顶点映射到WebGL坐标系统中的四个顶点处，有小伙伴可能会想到“将这个长方形的图片映射到一个正方形的区域，图片岂不是会变形”，要注意在WebGL坐标系统中我们使用的(0.5, 0.5, 0.0)这种坐标是一个相对的坐标值，如果我们的canvas是个正方形，那么上图中对应的映射区域就是个正方形，如果是长方形，同理映射区域就是个长方形。下面来看看我们的着色器如何编写：

// 顶点着色器
attribute vec4 a_Position;
attribute vec2 a_TexCoord;
varying vec2 v_TexCoord;

void main() {
  gl_Position = a_Position;
  v_TexCoord = a_TexCoord;
}

顶点着色器中多声明了一个vec2变量，用来接收纹理图像的坐标，而在片元着色器会在稍后介绍。再修改一下initVertexBuffers方法：

function initVertexBuffers (gl) {
  const verticesTexCoords = new Float32Array([
    // 顶点坐标    纹理坐标
    -0.5, 0.5,    0.0, 1.0,
    -0.5, -0.5,   0.0, 0.0,
    0.5, 0.5,     1.0, 1.0,
    0.5, -0.5,    1.0, 0.0,
  ]);
  const n = 4;

  // 创建缓冲区对象
  const vertexTexCoordBuffer = gl.createBuffer();

  // ...
  // 将顶点坐标写入缓冲区
  gl.bindBuffer(gl.ARRAY_BUFFER, vertexTexCoordBuffer);
	gl.bufferData(gl.ARRAY_BUFFER, verticesTexCoords, gl.STATIC_DRAW);

  // ...
  // 将纹理坐标分配给a_TexCoord并开启它
  const a_TexCoord = gl.getAttribLocation(gl.program, 'a_TexCoord');

  // ...
  return n;
}

上面代码在之前的文章中写过很多遍，主要是添加了纹理坐标，就不再赘述。这样就在顶点着色器中接收到了纹理坐标，并光栅化后传给片元着色器；随后，片元着色器根据片元的纹理坐标，从纹理图像中抽取出纹素颜色，赋给当前片元，并设置顶点的纹理坐标（initVertexBuffers()）。

第三步 - 加载纹理图像

加载纹理图像要使用我们的Image对象来完成：

function initTexture (gl, n) {
  const texture = gl.createTexture(); // 创建纹理对象

  // 获取 u_Sampler 的存储位置（会在第四步中介绍）
  const u_Sampler = gl.getUniformLocation(gl.program, 'u_Sampler');
  const image = new Image();

  // 注册图像加载事件响应函数
  image.onload = function () {
    loadTexture(gl, n, texture, u_Sampler, image);
  };
  image.src = '...';

  return true;
}

function loadTexture (gl, n, u_Sampler, image) {
  gl.pixelStorei(gl.UNPACK_FLIP_Y_WEBGL, true); //翻转纹理图像的 y 轴
  gl.activeTexture(gl.TEXTURE0); // 开启 0 号纹理单元
  gl.bindTexture(gl.TEXTURE_2D, texture); // 向 target 绑定纹理对象

  // 配置纹理参数
  gl.texParameteri(gl.TEXTRUE_2D, gl.TEXTURE_MIN_FILTER, gl.LINEAR);
  // 配置纹理图像
  gl.texImage2D(gl.TEXTURE_2D, gl.RGB, gl.RGB, gl.UNSIGNED_BYTE, image);

  gl.uniform1i(u_Sampler, 0); // 将 0 号纹理传递给着色器

  gl.clear(gl.COLOR_BUFFER_BIT);
  gl.drawArrays(gl.TRIANGLE_STRIP, 0, n); // 绘制矩形
}

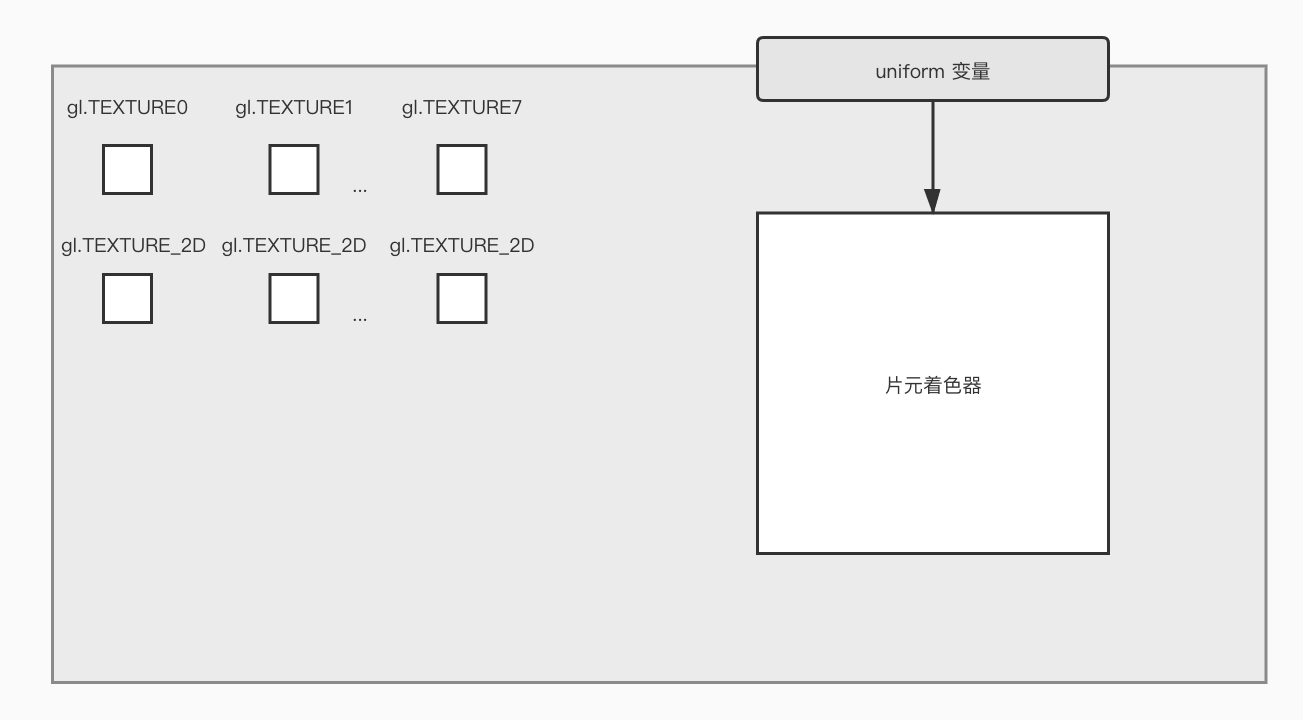

initTexture函数中应该比较好理解，下面将直接介绍loadTexture函数。首先在我们的WebGL系统中有8个纹理单元分别是gl.TEXTURE0到gl.TEXTURE7，这每一个纹理单元都与gl.TEXTURE_2D相关联，而后者就是绑定纹理时的纹理目标：

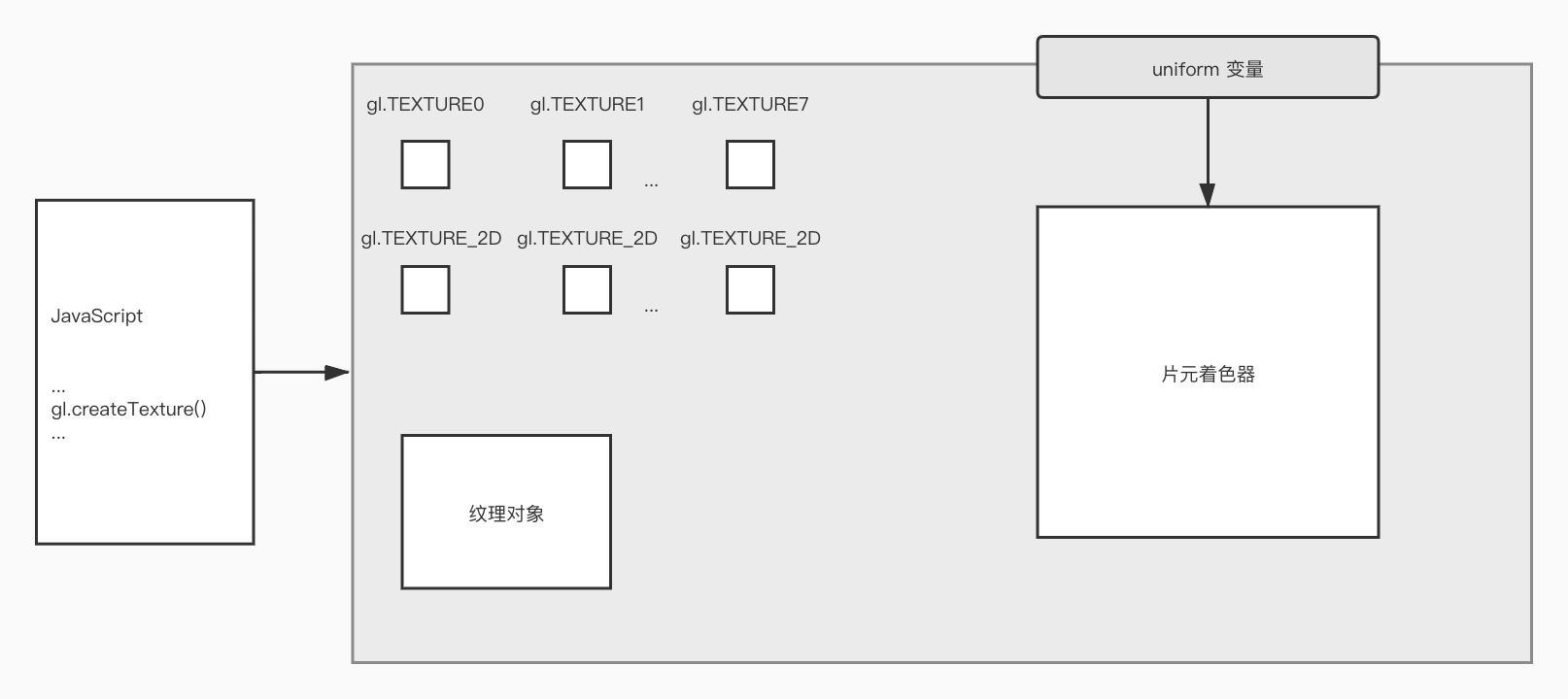

当调用gl.createTexture后，WebGL系统中就会存在一个纹理对象：

坐标轴翻转

gl.pixelStorei(gl.UNPACK_FLIP_Y_WEBGL, 1)函数是WebGL中的图像预处理函数，第一个参数是处理方式，第二个参数为处理方式的参数，详情如下表：

模式名称	描述	类型	默认值	可选值	Specified in
gl.PACK_ALIGNMENT	Packing of pixel data into memory	GLint	4	1, 2 , 4, 8	OpenGL ES 2.0
gl.UNPACK_ALIGNMENT	Unpacking of pixel data from memory.	GLint	4	1, 2 , 4, 8	OpenGL ES 2.0
gl.UNPACK_FLIP_Y_WEBGL	如果为true，则把图片上下对称翻转坐标轴(图片本身不变)。	GLboolean	false	true, false	WebGL
gl.UNPACK_PREMULTIPLY_ALPHA_WEBGL	Multiplies the alpha channel into the other color channels	GLboolean	false	true, false	WebGL
gl.UNPACK_COLORSPACE_CONVERSION_WEBGL	Default color space conversion or no color space conversion.	GLenum	gl.BROWSER_DEFAULT_WEBGL	gl.BROWSER_DEFAULT_WEBGL,gl.NONE	WebGL

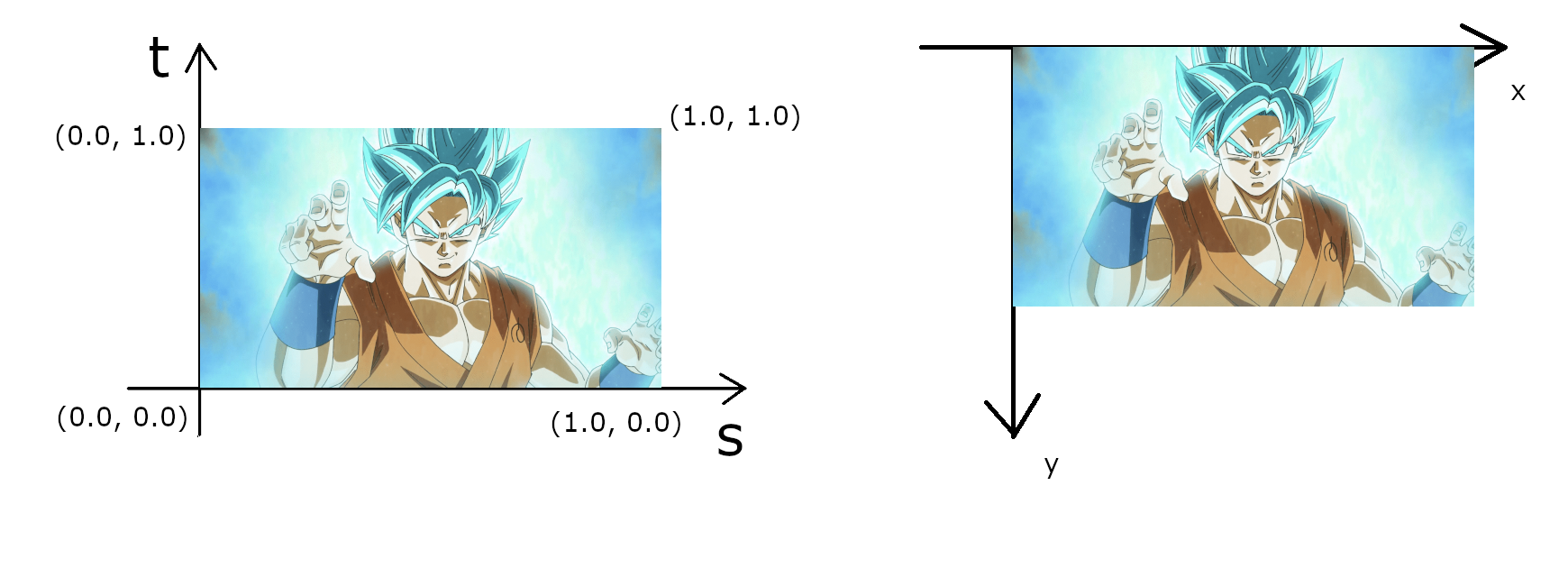

WebGL中的纹理坐标系统的t轴方向与PNG/BMP/JPG等格式图片的坐标系统的y轴方向是相反的。所以只有先将图像的y轴进行反转，才能将图像正确地映射到图形上：

激活纹理单元

WebGL通过一种叫做纹理单元的机制来同时使用多个纹理。每个纹理单元有一个单元编号来管理一张纹理图像，一些其他系统支持的个数更多。内置变量gl.TEXTURE0到gl.TEXTURE7各代表一个纹理单元。

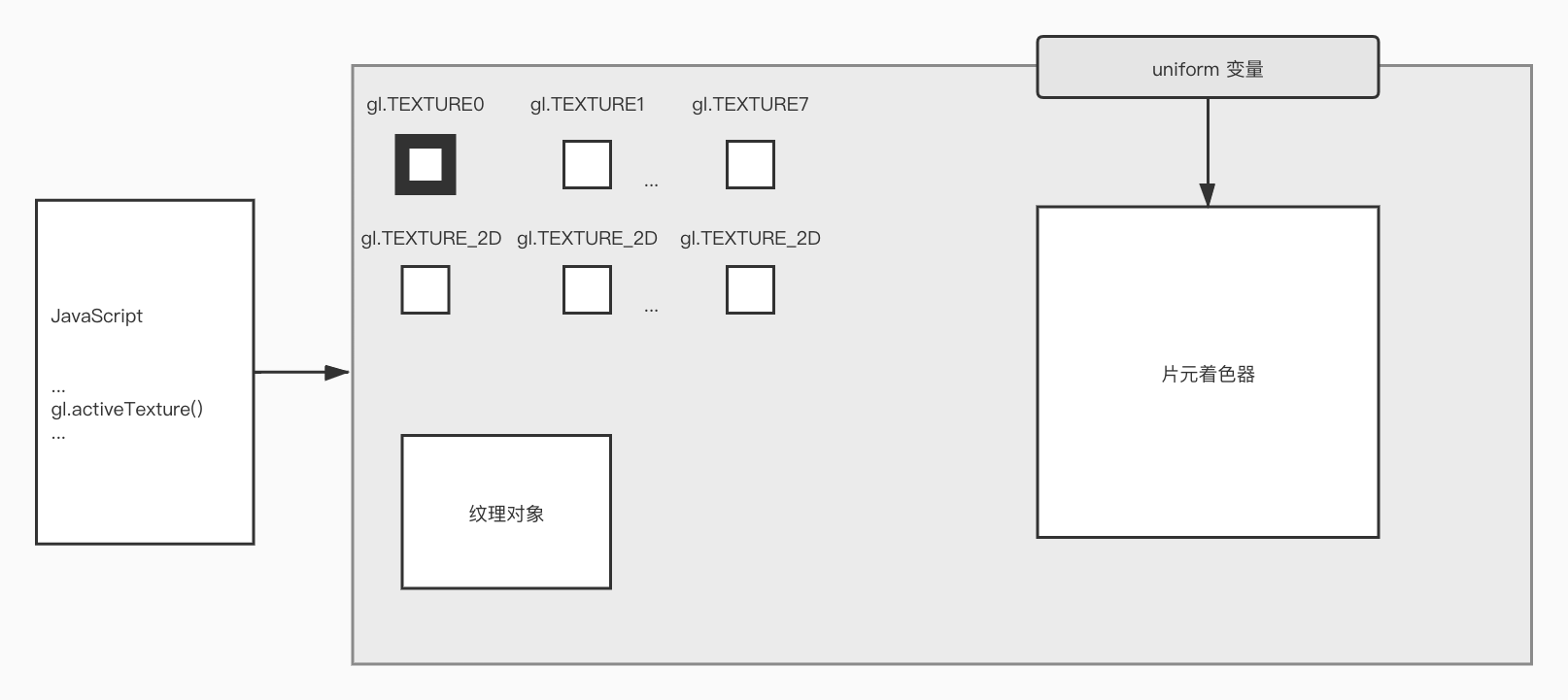

在使用纹理单元之前，需要调用gl.activeTexture(gl.TEXTURE0)来激活它（下图中激活的是TEXTURE0）：

绑定纹理对象

接下来，我们还要告诉WebGL系统纹理对象使用的是哪种类型的纹理。在对纹理对象操作之前，我们需要绑定纹理对象，这里会发现这一系列的操作和缓冲区很相似：在对缓冲区对象进行操作之前，也需要绑定缓冲区对象。WebGL支持两种类型的纹理：gl.TEXTURE_2D和gl.TEXTURE_CUBE_MAP，分别为二维纹理和立方体纹理。当调用gl.bindTexture后：

这样我们就指定了纹理对象的类型（gl.TEXTURE_2D）。

配置纹理对象参数

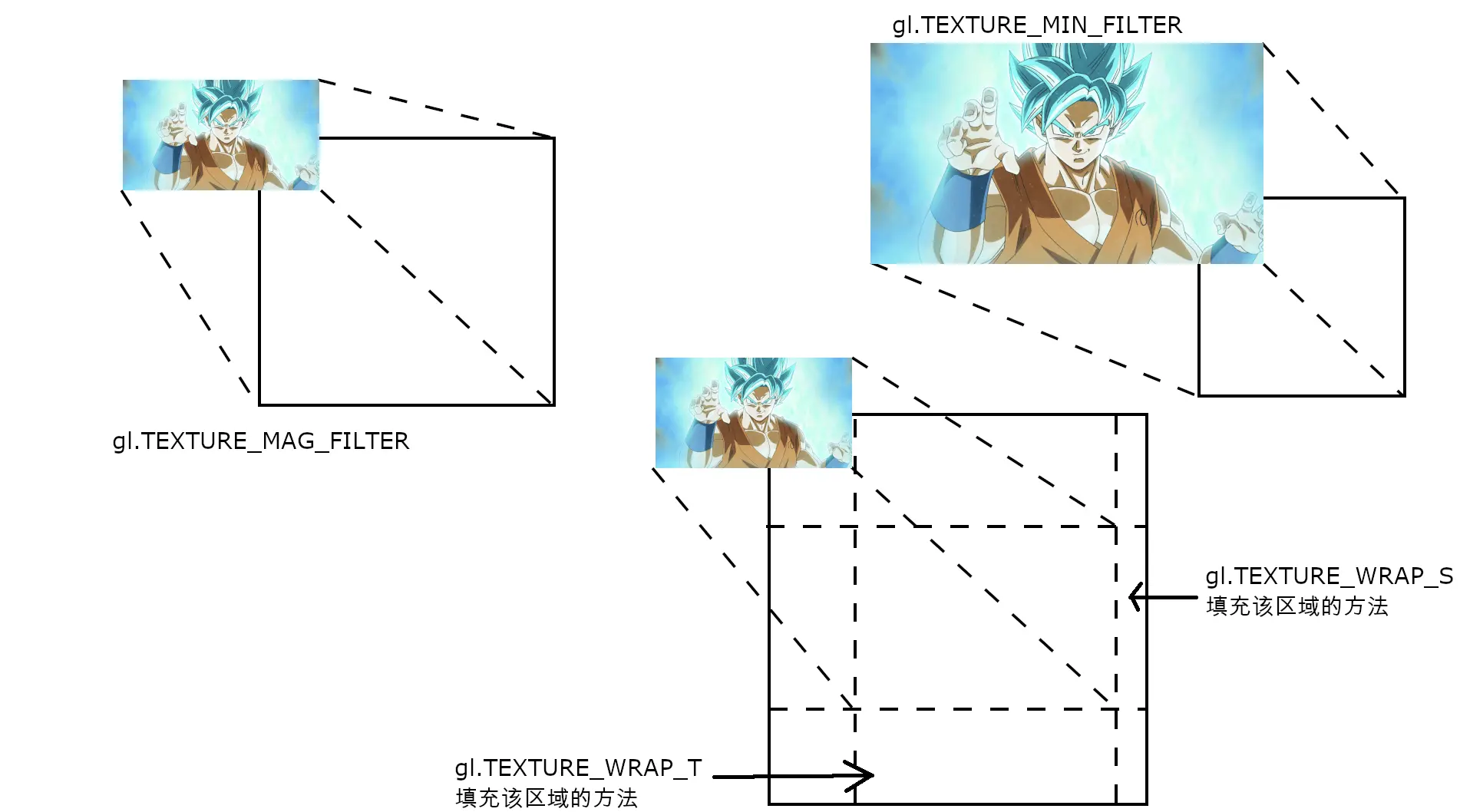

配置纹理对象的参数的目标主要是设置：如何根据纹理坐标获取纹素颜色、以及按哪种方式重复填充纹理。对于gl.texParameteri()方法的参数含义如下图：

pname	描述	参数
gl.TEXTURE_MAG_FILTER	纹理放大滤波器	gl.LINEAR(默认值),gl.NEAREST
gl.TEXTURE_MIN_FILTER	纹理缩小滤波器	gl.LINEAR,gl.NEAREST,gl.NEAREST_MIPMAP_NEAREST,gl.LINEAR_MIPMAP_NEAREST,gl.NEAREST_MIPMAP_LINEAR(默认值),gl.LINEAR_MIPMAP_LINEAR
gl.TEXTURE_WRAP_S	纹理坐标水平填充 s	gl.REPEAT(默认值),gl.CLAMP_TO_EDGE,gl.MIRRORED_REPEAT
gl.TEXTURE_WRAP_T	纹理坐标垂直填充 t	gl.REPEAT(默认值),gl.CLAMP_TO_EDGE,gl.MIRRORED_REPEAT

gl.TEXTURE_MAG_FILTER和gl.TEXTURE_MIN_FILTER的非金字塔纹理类型常量：

值	描述
gl.NEAREST	使用原纹理上映射后距离像素中心最近的那个像素的颜色值，作为新像素的值。
gl.LINEAR	使用距离新像素中心最近的四个像素的颜色值的加权平均，作为新像素的值。（与gl.NEAREST相比，该方法图像质量更好，但是会有较大的开销。）

可以赋值给gl.TEXTURE_WRAP_S和gl.TEXTURE_WRAP_T的常量（可以想象一下以往在Windows系统中设置桌面壁纸时的平铺/拉伸等选项）：

值	描述
gl.REPEAT	平铺式的重复纹理
gl.MIRRORED_REPEAT	镜像对称式的重复纹理
gl.CLAMP_TO_EDGE	使用纹理图像边缘值

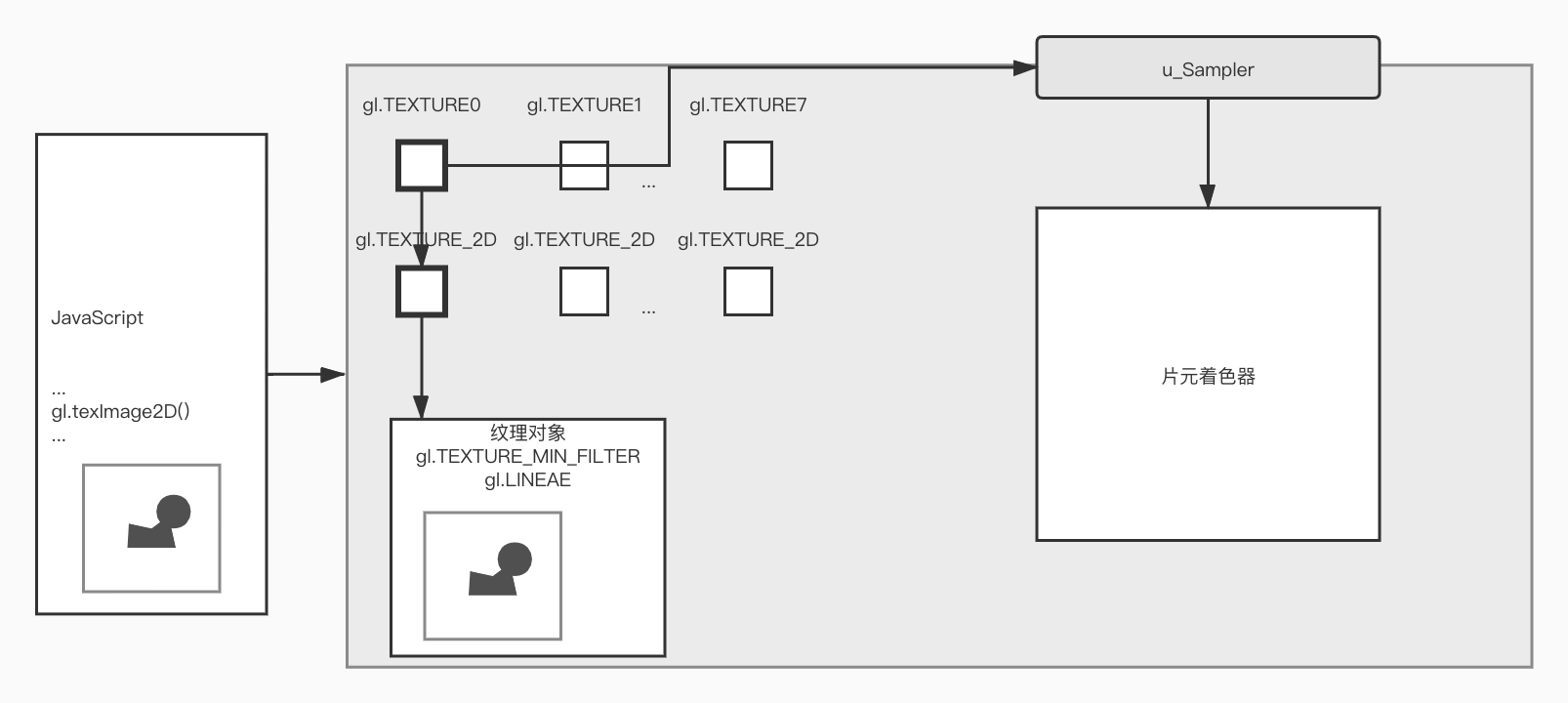

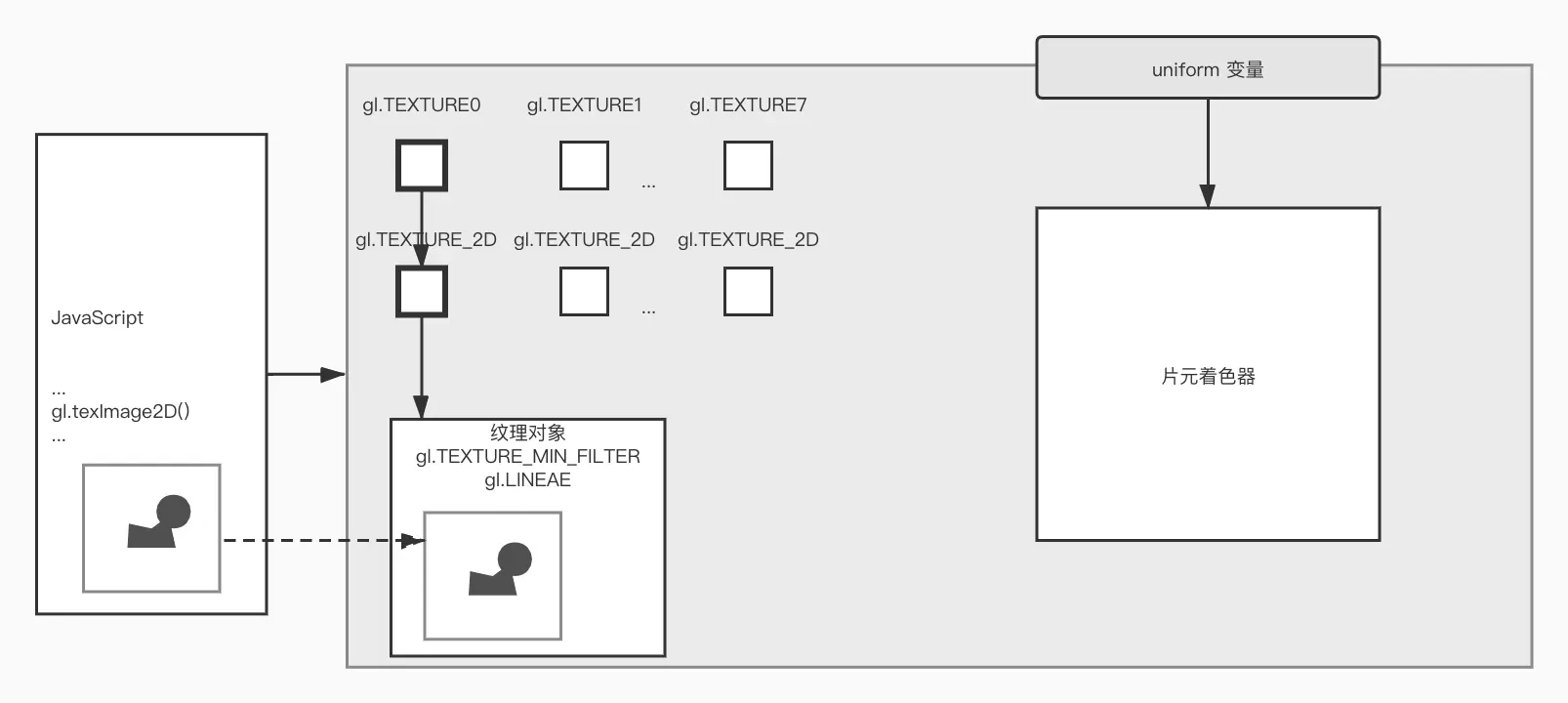

将纹理图像分配给纹理对象

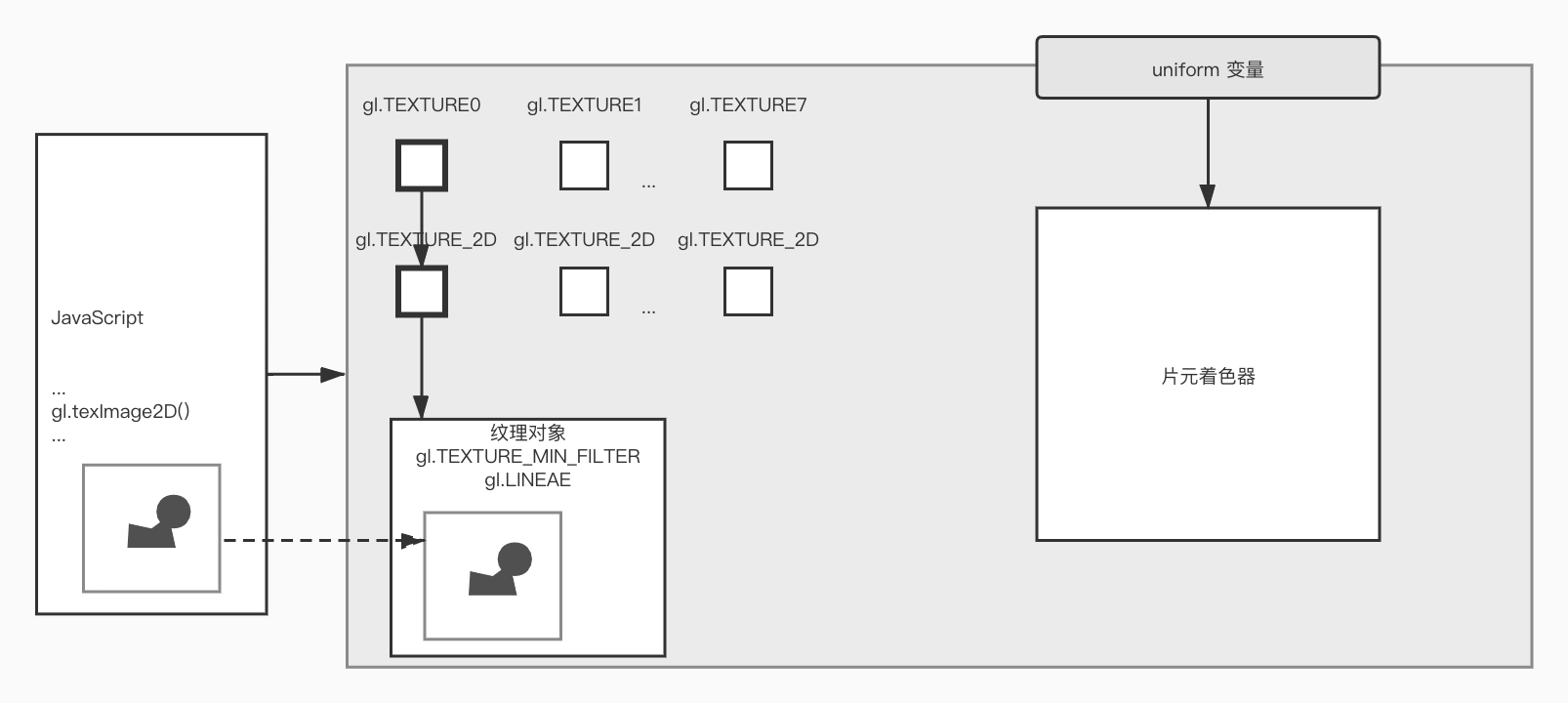

使用gl.texImage2D方法将纹理图像分配给纹理对象，同时该函数还允许告诉WebGL系统关于该图像的一些特性。此API参数比较复杂，详细了解请参考MDN texImage2D。

第四步 - 在FS中抽取纹素并赋给片元

将纹理单元传递给片元着色器

首先让我们来看一下片元着色器代码：

// 片元着色器
#ifdef GL_ES
	precision mediump float;
#endif
uniform sampler2D u_Sampler;
varying vec2 v_TexCoord;

void main() {
  gl_FragColor = texture2D(u_Sampler, v_TexCoord);
}

我们在示例程序中使用了gl.TEXTURE_2D这种二维纹理，所以在片元着色器中定义的uniform变量的数据类型应该为sampler2D，除此之外还有samplerCube（这种数据类型对应gl.TEXTURE_CUBE_MAP）。

在initTexture函数中，我们获取到了uniform变量u_Sampler的存储地址，并将其作为参数传给loadTexture函数。我们必须通过指定纹理单元编号（即gl.TEXTUREn中的n）将纹理传给u_Sampler。因为我们绑定到了gl.TEXTURE0上，所以调用gl.uniform1i时，第二个参数设为0：

从顶点着色器向片元着色器传输纹理坐标

我们是通过attribute变量a_TexCoord接收顶点的纹理坐标，所以将数据赋值给varying变量v_TexCoord并将纹理坐标传入片元着色器是行得通的。

剩下的工作就是，根据片元的纹理坐标，从纹理图像上抽取出纹素的颜色，然后涂到当前的片元上。

在片元着色器中获取纹理像素颜色

gl_FragColor = texture2D(u_Sampler, v_TexCoord);

我们使用GLSL ES内置函数texture2D()来抽取纹素颜色，该函数使用起来十分方便，只需要传入两个参数——纹理单元编号和纹理坐标，就可以获取到纹理上的像素颜色。

纹理放大和缩小方法的参数将决定WebGL系统将以何种方式内插出片元。我们将texture2D()函数的返回值赋给了gl_FragColor变量，然后片元着色器就将当前片元涂成这个颜色。最后，纹理图像就被映射到了图形上，并最终被画了出来。

下面让我们打开页面看一下效果（因为跨域原因，大家需在本地启用http服务器）：

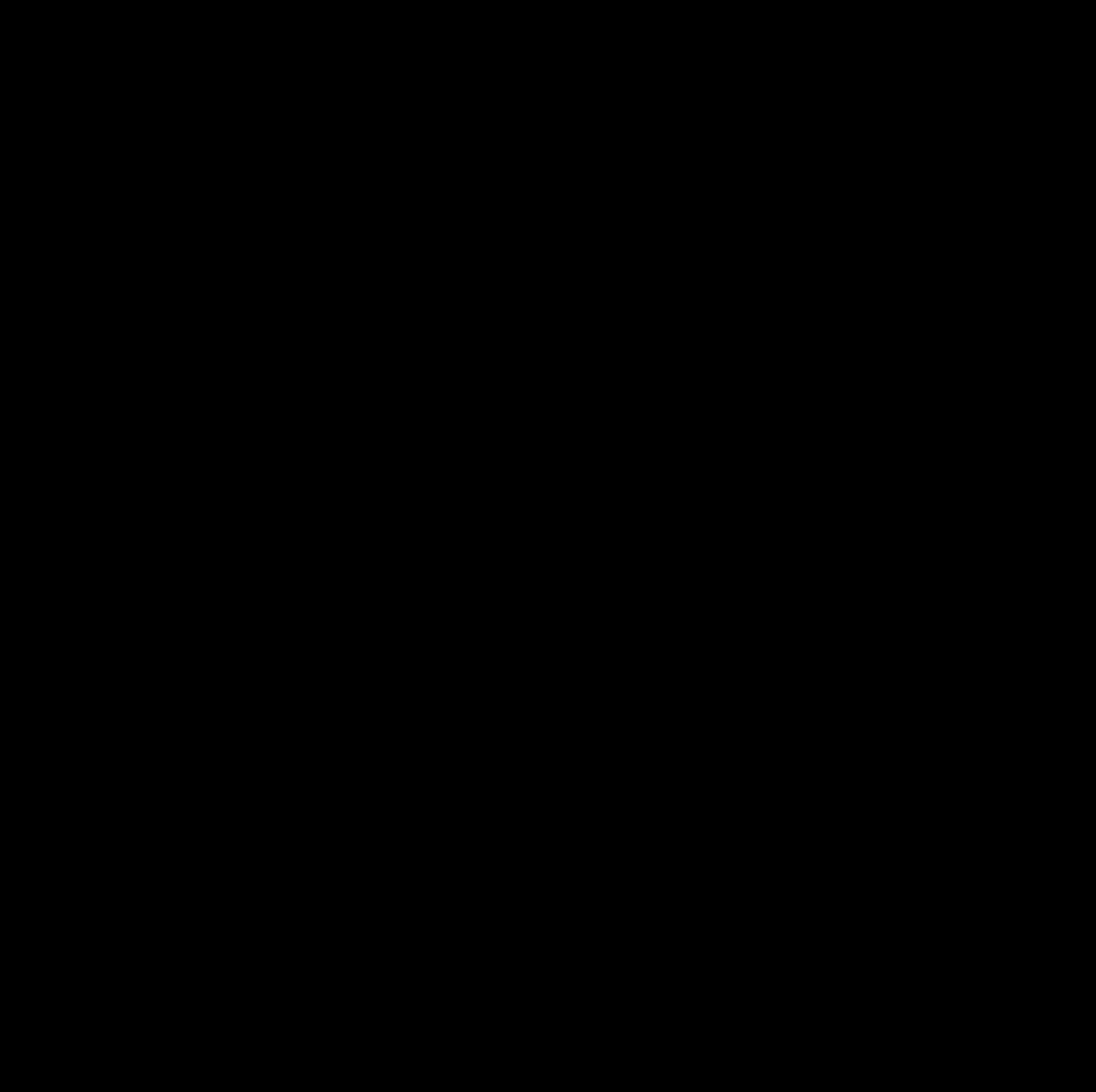

怎么漆黑一片呢？怎么肥四？

别急，先来仔细看一下console信息：

会发现warning中有说到我们的纹理图像无法渲染，可能因为图片尺寸不是2的整数次方，那么让我们把图片裁剪成256 x 256大小的再试一下呢？

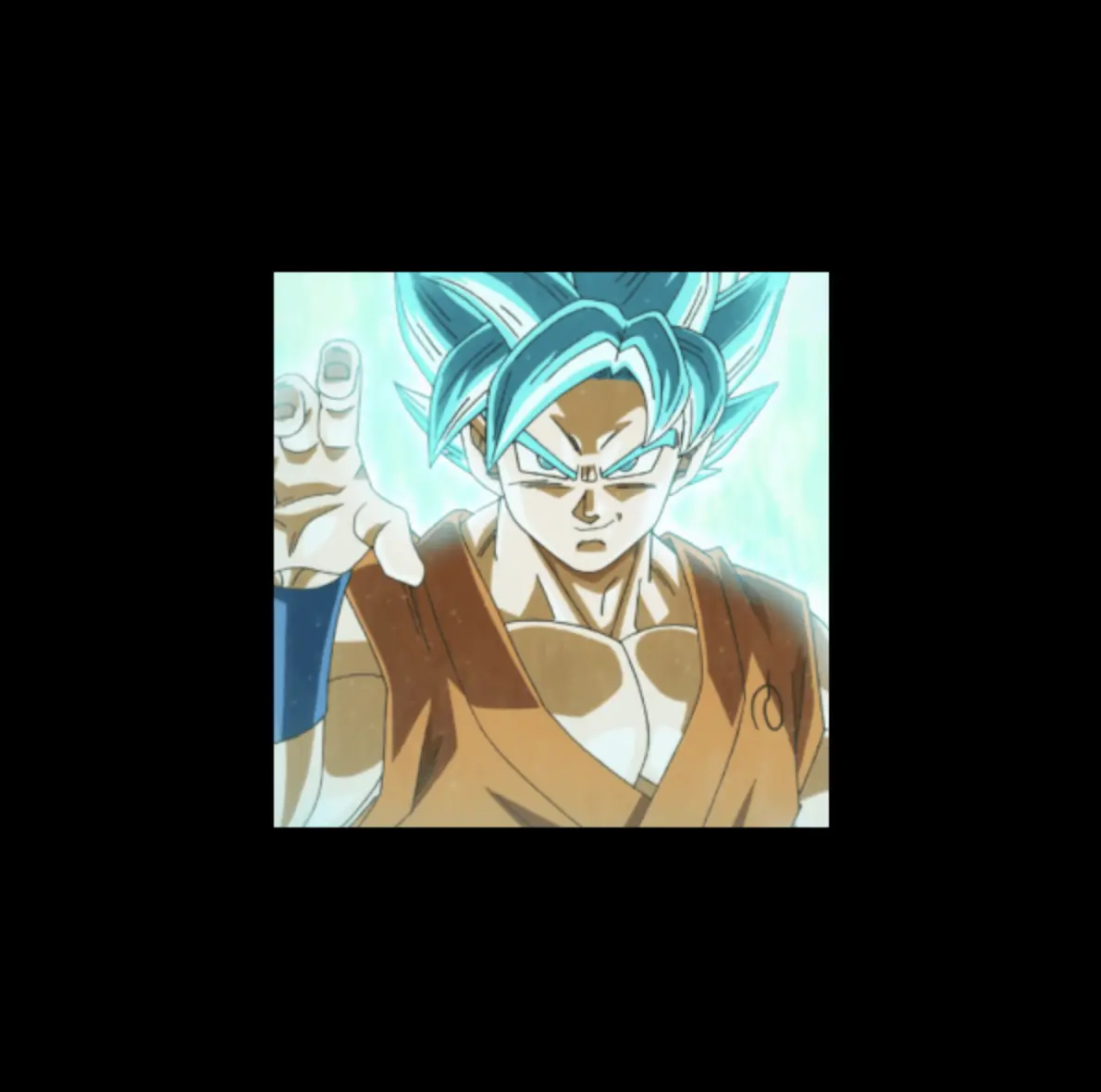

完美🤩我们目前使用的都是WebGL1 .0的特性，在WebGL 2.0中支持了非2的整数次方大小的纹理图像！

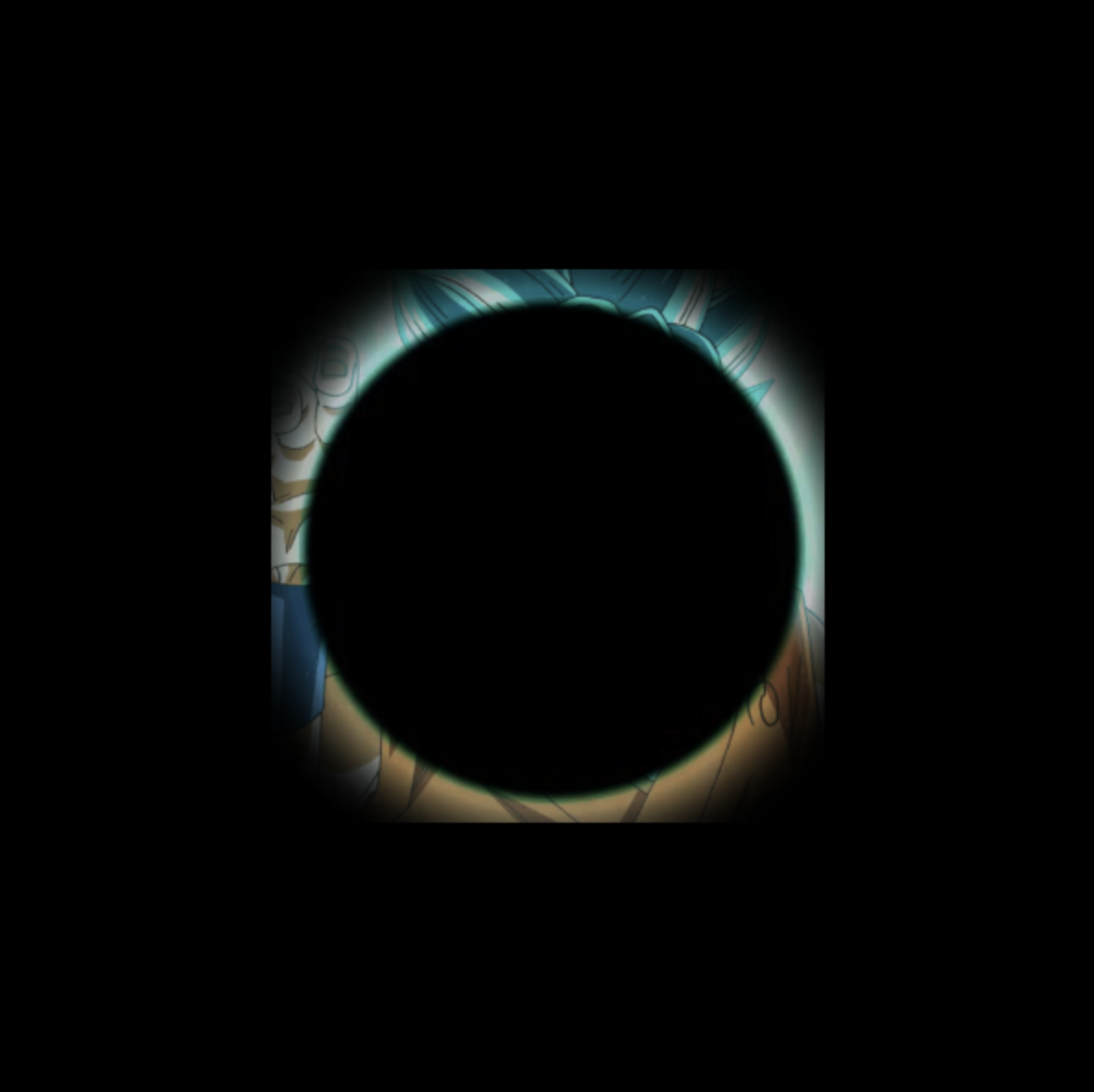

我们已经成功展示出一张图片了，但是在WebGL系统中有多个纹理单元，所以我们可以展示多张图片，比如我给悟空图片上再加一张图片：

这里就不详细描述了，给一点提示：片元着色器中texture2D内置函数返回的是vec4类型的color，而对于两张图片的重叠部分：

gl_FragColor = color0 * color1;

可以通过以上方式计算得出！

结束语

纹理部分内容较多，大家可以慢慢学习一下，再次总结一下主要分为四步：

1. 准备纹理图像；
2. 为几何图形配置映射方式；
3. 加载纹理图像：
   1. 翻转坐标轴（gl.pixelStorei）；
   2. 激活纹理单元（gl.activeTexture）；
   3. 绑定纹理对象（gl.bindTexture）；
   4. 配置纹理参数（gl.texParameteri）；
   5. 配置纹理图像（gl.texImage2D）；
   6. 将纹理单元传给着色器。
4. 在FS中抽取纹素并赋给片元（texture2D）。

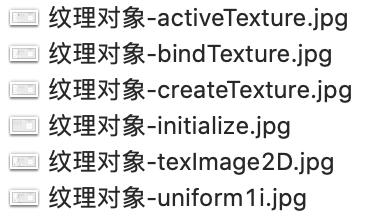

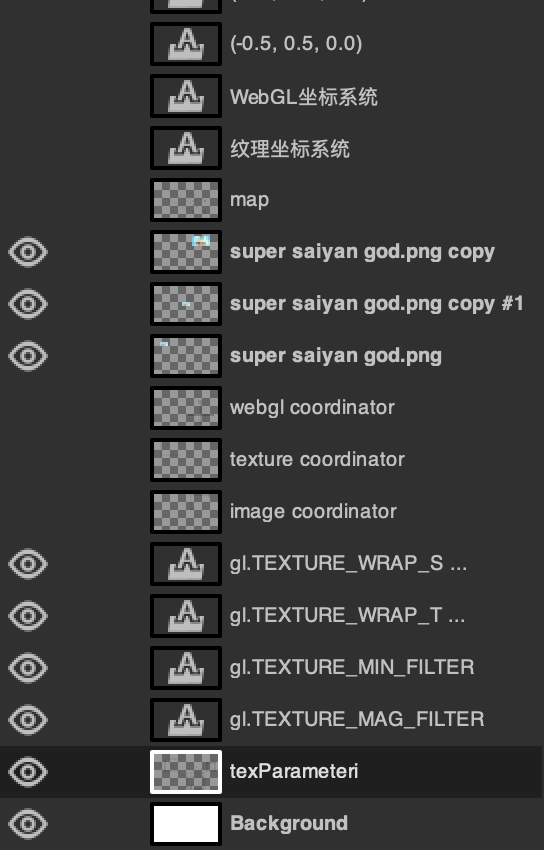

每次写文章都要画这么多图（手动捂脸），心累

有趣的纹理映射部分就介绍到这里啦，后续会出更多好玩并且有用的文章分享给大家。
