1、Mycat用途

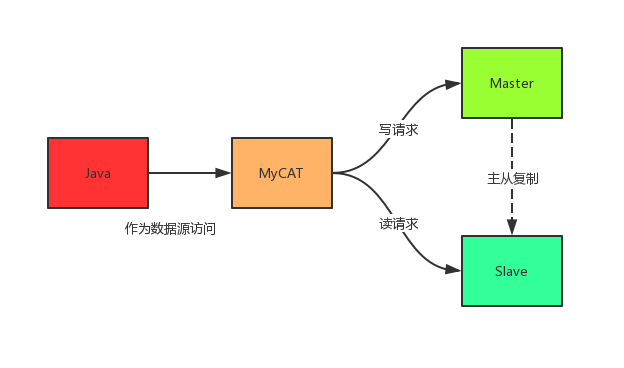

1.1 读写分离

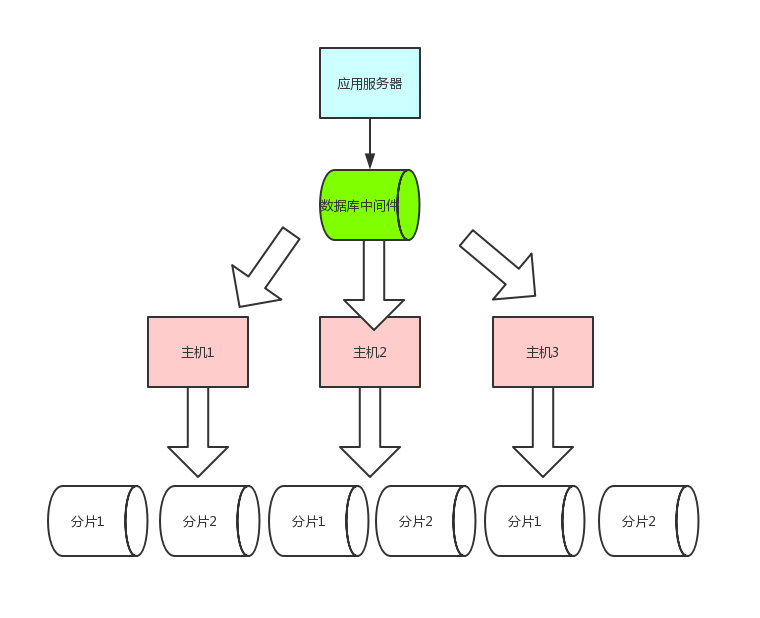

1.2 数据分片

垂直拆分（分库）、水平拆分（分表）、垂直+水平拆分（分库分表）

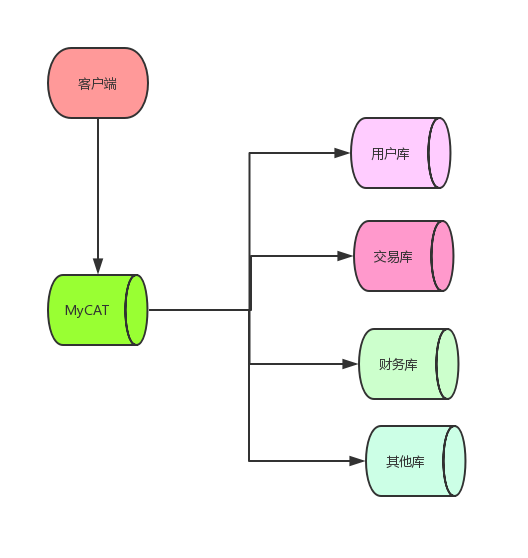

1.3、多数据源整合

2、Mycat原理

Mycat 的原理中最重要的一个动词是“拦截”，它拦截了用户发送过来的 SQL 语句，首先对 SQL
语句做了一些特定的分析：如分片分析、路由分析、读写分离分析、缓存分析等，然后将此 SQL 发
往后端的真实数据库，并将返回的结果做适当的处理，最终再返回给用户。

当 Mycat 收到一个 SQL 时，会先解析这个 SQL，查找涉及到的表，然后看此表的定义，如果有分片规则，
则获取到 SQL 里分片字段的值，并匹配分片函数，得到该 SQL 对应的分片列表，然后将 SQL 发往这些分片去执

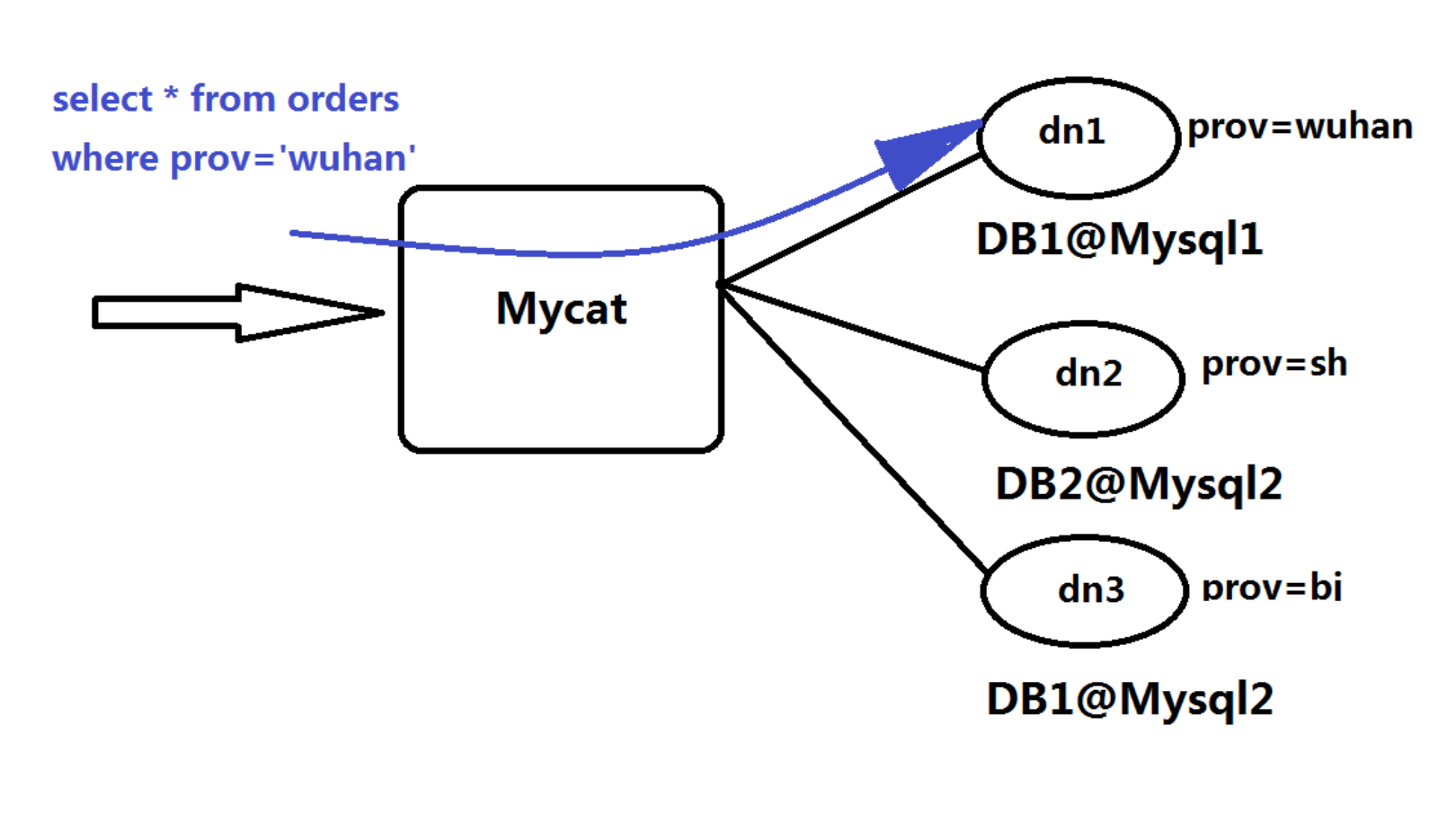

行，最后收集和处理所有分片返回的结果数据，并输出到客户端。以 select * from Orders where prov=?语句为
例，查到 prov=wuhan，按照分片函数，wuhan 返回 dn1，于是 SQL 就发给了 MySQL1，去取 DB1 上的查询
结果，并返回给用户。

3、Mycat安装与启动

3.1 Mycat安装

mac版本下载地址
github.com/MyCATApache…
主要配置文件 config目录下

schema.xml：定义逻辑库，表、分片节点等内容
rule.xml：定义分片规则
server.xml：定义用户以及系统相关变量，如端口等

3.2 Mycat启动

配置server.xml

	<user name="mycat">
		<property name="password">123456</property>
		<property name="schemas">TESTDB</property>
	</user>

配置sehema.xml 一主一从

<?xml version="1.0"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">
    <schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="dn1">
    </schema>
    <dataNode name="dn1" dataHost="host1" database="testdb" />
    <dataHost name="host1" maxCon="1000" minCon="10" balance="0" writeType="0" dbType="mysql" dbDriver="native" switchType="1" slaveThreshold="100">
        <heartbeat>select user()</heartbeat>
        <!-- can have multi write hosts -->
        <writeHost host="hostM1" url="192.168.1.128:3306" user="root" password="123123">
            <!-- can have multi read hosts -->
            <readHost host="hostS1" url="192.168.1.127:3306" user="root" password="123123" />
        </writeHost>
    </dataHost>
</mycat:schema>

启动mycat

#控制台启动
./mycat console
#后台启动
./mycat start

登陆mycat，验证配置是否dnal

mysql -umycat -p123456 -P 9066 -h *.*.*.*

4、读写分离配置

4.1 一主一从环境搭建

对于 MySQL 来说，标准的读写分离是主从模式，一个写节点 Master 后面跟着多个读节点，读节点的数量取
决于系统的压力，通常是 1-3 个读节点的配置，如下图所示：

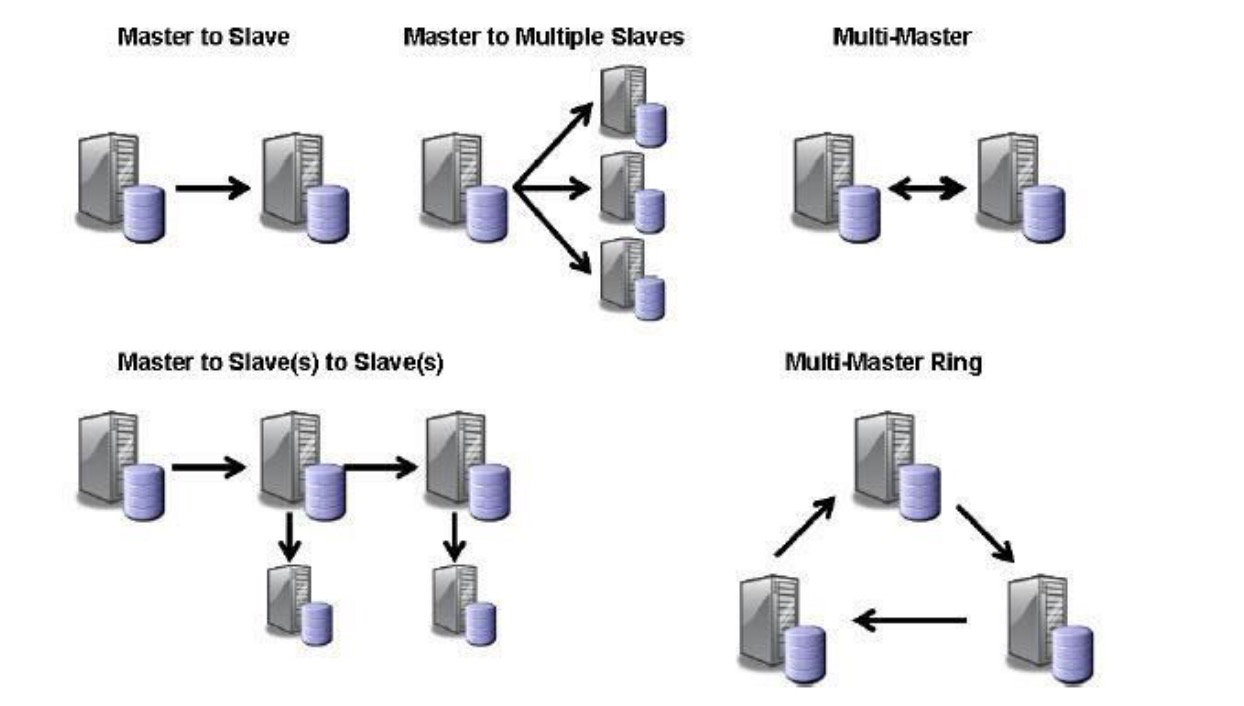

MySQL 支持更多的主从复制的拓扑关系，如下图所示，但通常我们不会采用双向主从同步以及环状的拓扑：

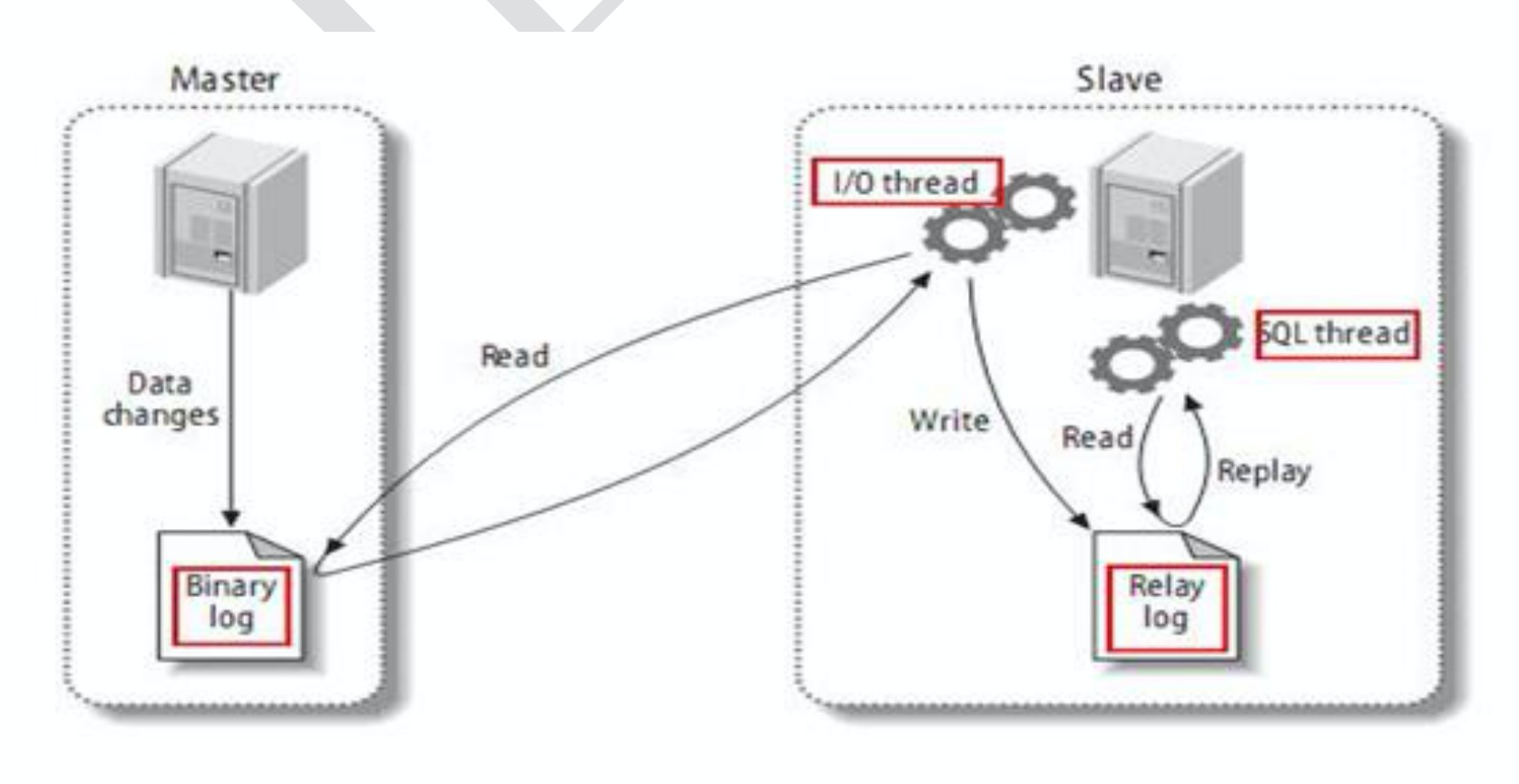

MySQL主从复制的原理如下：

第一步是在主库上记录二进制日志(Binary log)。在每次准备提交事务完成数据更新前，主库将数
据更新的事件记录到二进制日志中。MySQL 会按事务提交的顺序而非每条语句的执行顺序来记录二进制日志。
在记录二进制日志后，主库会告诉存储引擎可以提交事务了。

第二步，备库将主库的二进制日志复制到其本地的中继日志（Relay Log）中。首先，备库会启动一个工作线程，称为 I/O 线程，I/O 线程跟主库建立一个普通的客户端连接，然后在主库上启动一个特殊的二进制转储(binhg dump、线程（该线程没有对应的 SQL 命令），这个二进制转储线程会读取主库上二进制日志中的事件。它不会对事件进行轮询。如果该线程追赶上了主库，它将进入睡眠状态，直到主库发送信号量通知其有新的事件产生时才会被唤醒，备库 I/O 线程会将接收到的事件记录到中继日志中。

第三步：备库的 SQL 线程从中继日志中读取事件并在备库执行，从而实现备库数据的更新。

主机配置

修改配置文件：vim /etc/my.cnf
#主服务器唯一ID
server-id=1
#启用二进制日志
log-bin=mysql-bin
# 设置不要复制的数据库(可设置多个)
binlog-ignore-db=mysql
binlog-ignore-db=information_schema
#设置需要复制的数据库
binlog-do-db=需要复制的主数据库名字
#设置logbin格式,支持STATEMENT，ROW，MIXED
binlog_format=STATEMENT

从机配置

修改配置文件：vim /etc/my.cnf
#从服务器唯一ID
server-id=2
#启用中继日志
relay-log=mysql-relay

主机、从机重启 MySQL 服务

主机从机都关闭防火墙

在主机上建立帐户并授权 slave

#在主机MySQL里执行授权命令
GRANT REPLICATION SLAVE ON *.* TO 'slave'@'%' IDENTIFIED BY '123123';

#查询master的状态
show master status;

在从机上配置复制的主机

#复制主机的命令
CHANGE MASTER TO MASTER_HOST='主机的IP地址',
MASTER_USER='slave',
MASTER_PASSWORD='123123',
MASTER_LOG_FILE='mysql-bin.具体数字',MASTER_LOG_POS=具体值;

#启动从服务器复制功能
start slave;

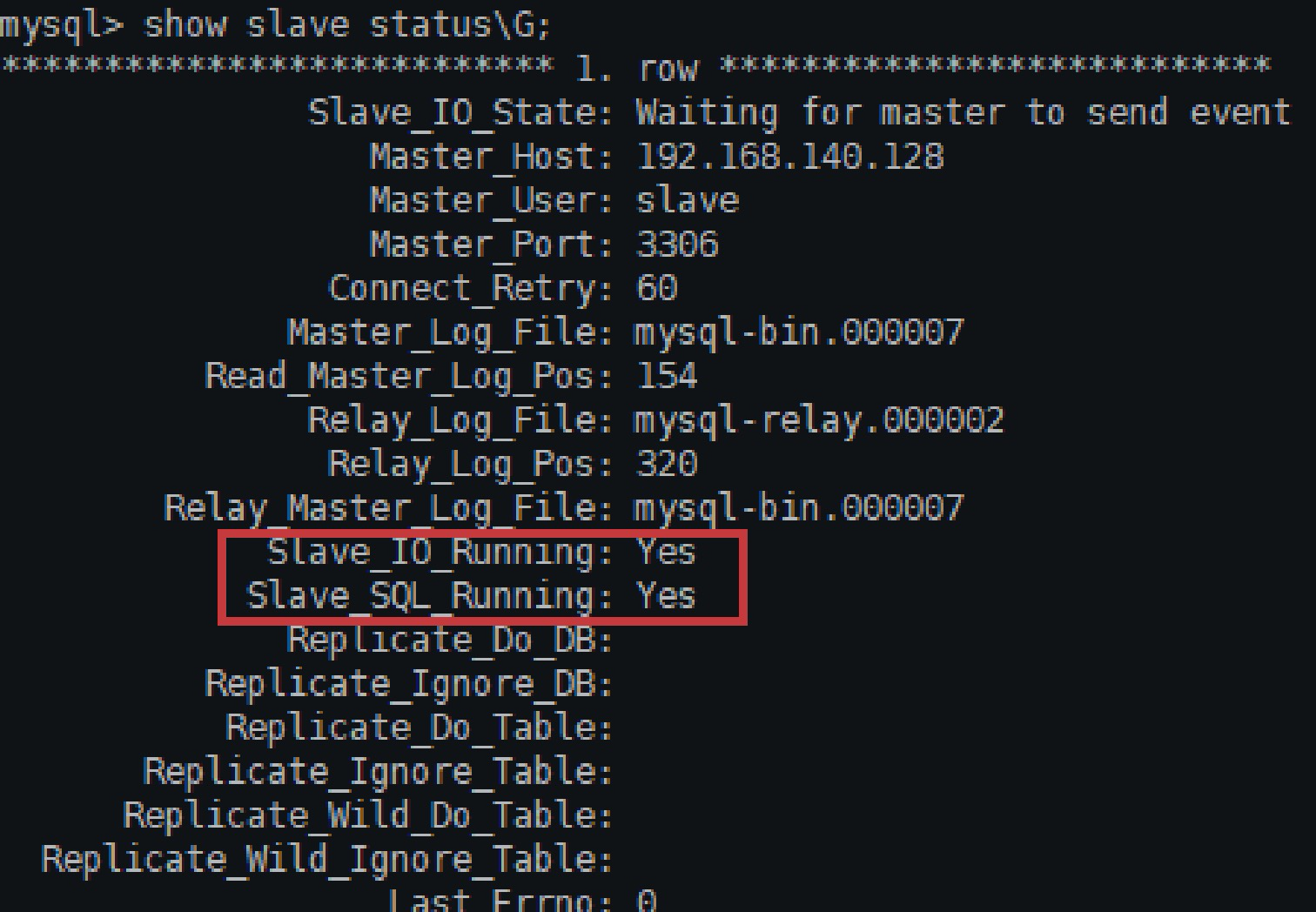

#查看从服务器状态
show slave status\G;

修改 Mycat 的配置文件 schema.xml

配置dataHost节点下的balance属性，这里可以配置为2

负载均衡类型，目前的取值有 3 种：
1. balance="0", 不开启读写分离机制，所有读操作都发送到当前可用的 writeHost 上。
2. balance="1"，全部的 readHost 与 stand by writeHost 参与 select 语句的负载均衡，简单的说，当双
主双从模式(M1->S1，M2->S2，并且 M1 与 M2 互为主备)，正常情况下，M2,S1,S2 都参与 select 语句的负载
均衡。
3. balance="2"，所有读操作都随机的在 writeHost、readhost 上分发。
4. balance="3"，所有读请求随机的分发到 wiriterHost 对应的 readhost 执行，writerHost 不负担读压力，
注意 balance=3 只在 1.4 及其以后版本有，1.3 没有。

4.2 双主双从环境搭建

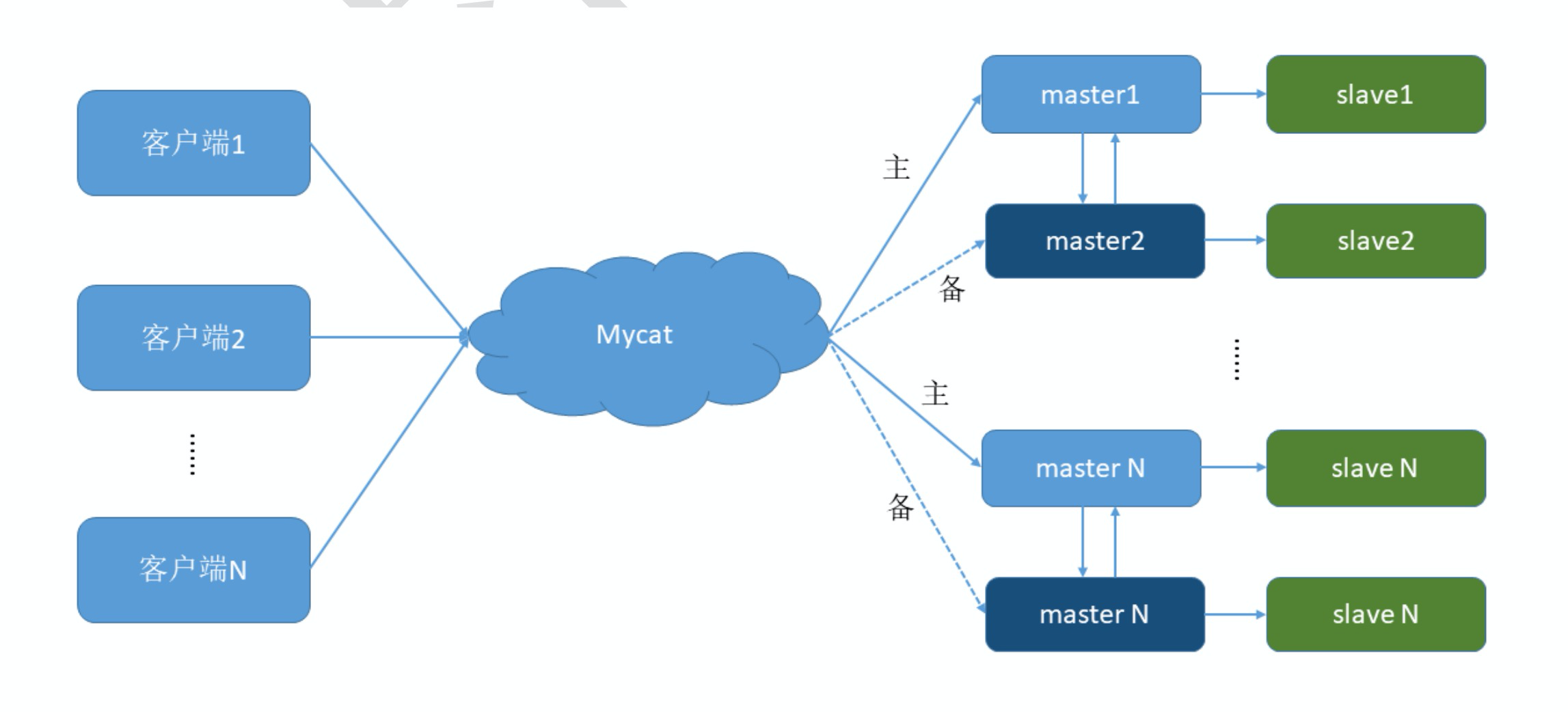

一个主机 m1 用于处理所有写请求，它的从机 s1 和另一台主机 m2 还有它的从机 s2 负责所有读请
求。当 m1 主机宕机后，m2 主机负责写请求，m1、m2 互为备机。

mysql服务器信息

编号	角色	IP
1	Master1	192.168.140.128
2	Slave2	192.168.140.127
3	Master2	192.168.140.126
4	Slave2	192.168.140.125

双主机配置-Master1

#主服务器唯一ID
server-id=1
#启用二进制日志
log-bin=mysql-bin
# 设置不要复制的数据库(可设置多个)
binlog-ignore-db=mysql
binlog-ignore-db=information_schema
#设置需要复制的数据库
binlog-do-db=需要复制的主数据库名字
#设置logbin格式
binlog_format=STATEMENT
# 在作为从数据库的时候，有写入操作也要更新二进制日志文件
log-slave-updates
#表示自增长字段每次递增的量，指自增字段的起始值，其默认值是1，取值范围是1 .. 65535
auto-increment-increment=2
# 表示自增长字段从哪个数开始，指字段一次递增多少，他的取值范围是1 .. 65535
auto-increment-offset=1

双主机配置-Master2

#主服务器唯一ID
server-id=3 #启用二进制日志
log-bin=mysql-bin
# 设置不要复制的数据库(可设置多个)
binlog-ignore-db=mysql
binlog-ignore-db=information_schema
#设置需要复制的数据库
binlog-do-db=需要复制的主数据库名字
#设置logbin格式
binlog_format=STATEMENT
# 在作为从数据库的时候，有写入操作也要更新二进制日志文件
log-slave-updates
#表示自增长字段每次递增的量，指自增字段的起始值，其默认值是1，取值范围是1 .. 65535
auto-increment-increment=2
# 表示自增长字段从哪个数开始，指字段一次递增多少，他的取值范围是1 .. 65535
auto-increment-offset=2

双主机配置-Salve1

#从服务器唯一ID
server-id=2
#启用中继日志
relay-log=mysql-relay

双主机配置-Salve2

#从服务器唯一ID
server-id=4 #启用中继日志
relay-log=mysql-relay

双主机、双从机重启 mysql 服务

主机从机都关闭防火墙

在两台主机上建立帐户并授权 slave

#在主机MySQL里执行授权命令
GRANT REPLICATION SLAVE ON *.* TO 'slave'@'%' IDENTIFIED BY '123123';
#查询Master1的状态
show master status;

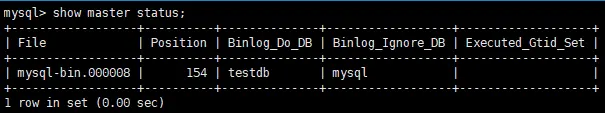

查询master1状态

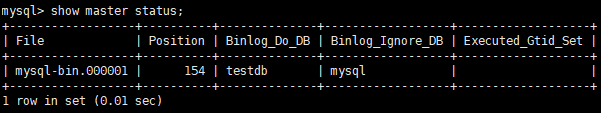

查询master2状态

在从主机上配置对就的Master主机

CHANGE MASTER TO MASTER_HOST='主机的IP地址',
MASTER_USER='slave',
MASTER_PASSWORD='123123',
MASTER_LOG_FILE='mysql-bin.具体数字',MASTER_LOG_POS=具体值;

slave1配置

slave2配置

启动slave

start slave

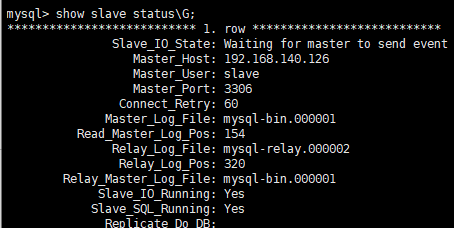

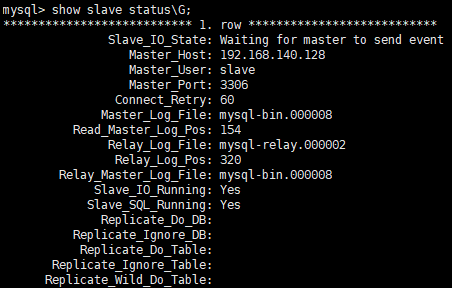

查询slave状态

slave1复制的master1

slave2复制的master2

两个master的复制

Master2 复制 Master1，Master1 复制 Master2

CHANGE MASTER TO MASTER_HOST='主机的IP地址',
MASTER_USER='slave',
MASTER_PASSWORD='123123',
MASTER_LOG_FILE='mysql-bin.具体数字',MASTER_LOG_POS=具体值;

修改sehema.xml

balance="1": 全部的readHost与stand by writeHost参与select语句的负载均衡。
writeType="0": 所有写操作发送到配置的第一个writeHost，第一个挂了切到还生存的第二个

<dataNode name="dn1" dataHost="host1" database="testdb" />
<dataHost name="host1" maxCon="1000" minCon="10" balance="1" writeType="0" dbType="mysql" dbDriver="native" switchType="1" slaveThreshold="100">
    <heartbeat>select user()</heartbeat>
    <!-- can have multi write hosts -->
    <writeHost host="hostM1" url="192.168.140.128:3306" user="root" password="123123">
        <!-- can have multi read hosts -->
        <readHost host="hostS1" url="192.168.140.127:3306" user="root" password="123123" />
    </writeHost>
    <writeHost host="hostM2" url="192.168.140.126:3306" user="root" password="123123">
        <!-- can have multi read hosts -->
        <readHost host="hostS2" url="192.168.140.125:3306" user="root" password="123123" />
    </writeHost>
</dataHost>

5、垂直拆分-分库

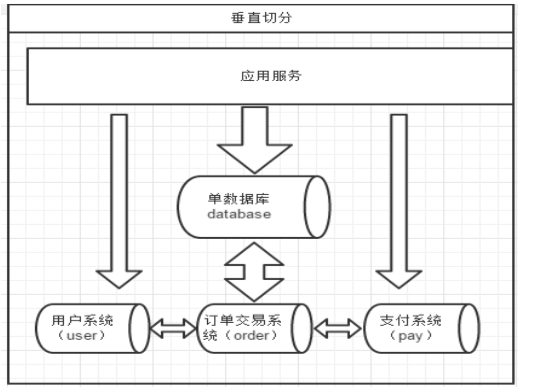

一个数据库由很多表的构成，每个表对应着不同的业务，垂直切分是指按照业务将表进行分类，
分布到不同的数据库上面。

5.1 修改sehema.xml

<schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="dn1">
    <table name="customer" dataNode="dn2"></table>
</schema>
<dataNode name="dn1" dataHost="host1" database="orders" />
<dataNode name="dn2" dataHost="host2" database="orders" />
<dataHost name="host1" maxCon="1000" minCon="10" balance="0" writeType="0" dbType="mysql" dbDriver="native" switchType="1" slaveThreshold="100">
    <heartbeat>select user()</heartbeat>
    <!-- can have multi write hosts -->
    <writeHost host="hostM1" url="192.168.140.128:3306" user="root" password="123123">
    </writeHost>
</dataHost>
<dataHost name="host2" maxCon="1000" minCon="10" balance="0" writeType="0" dbType="mysql" dbDriver="native" switchType="1" slaveThreshold="100">
    <heartbeat>select user()</heartbeat>
    <!-- can have multi write hosts -->
    <writeHost host="hostM2" url="192.168.140.127:3306" user="root" password="123123">
    </writeHost>
</dataHost>

5.2 新建空数据库

# 分库操作不是在原来的老数据库上进行操作，需要准备两台机器分别安装新的数据库
#在数据节点 dn1、dn2 上分别创建数据库 orders
CREATE DATABASE orders;

5.3 启动Mycat

./mycat console

5.4 访问Mycat进行分库

6、水平拆分-分表

水平拆分：

按照某个字段的某种规则来分散到多个库之中，每个表中包含一部分数据。

6.1 实现分表

以订单表为例进行分表，分表字段为用户id。同一个用户的所有订单都在同一个节点。

修改sehema.xml配置文件

#为 orders 表设置数据节点为 dn1、dn2，并指定分片规则为 mod_rule（自定义的名字）
<table name="orders" dataNode="dn1,dn2" rule="mod_rule" ></table>

修改rule.xml配置文件

#在 rule 配置文件里新增分片规则 mod_rule，并指定规则适用字段为 customer_id， #还有选择分片算法 mod-long（对字段求模运算），customer_id 对两个节点求模，根据结果分片
#配置算法 mod-long 参数 count 为 2，两个节点
<tableRule name="mod_rule">
  <rule>
    <columns>customer_id</columns>
    <algorithm>mod-long</algorithm>
  </rule>
</tableRule>
…
<function name="mod-long" class="io.mycat.route.function.PartitionByMod">
	<!-- how many data nodes -->
	<property name="count">2</property>
</function>

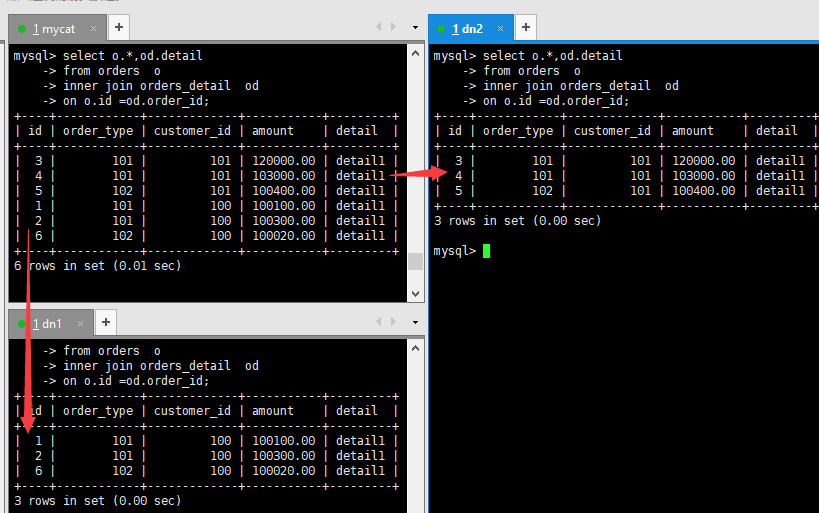

6.2 分片join

Orders 订单表已经进行分表操作了，和它关联的 orders_detail 订单详情表如何进行 join 查询。

MyCAT 借鉴了 NewSQL 领域的新秀 Foundation DB 的设计思路，Foundation DB 创新性的提出了 Table
Group 的概念，其将子表的存储位置依赖于主表，并且物理上紧邻存放，因此彻底解决了 JION 的效率和性能问
题，根据这一思路，提出了基于 E-R 关系的数据分片策略，子表的记录与所关联的父表记录存放在同一个数据分
片上。

<table name="orders" dataNode="dn1,dn2" rule="mod_rule" >
	<childTable name="orders_detail" primaryKey="id" joinKey="order_id" parentKey="id" />
</table>

6.3 全局表

全局表具有以下特性：
① 全局表的插入、更新操作会实时在所有节点上执行，保持各个分片的数据一致性
② 全局表的查询操作，只从一个节点获取
③ 全局表可以跟任何一个表进行 JOIN 操作

<table name="dict_order_type" dataNode="dn1,dn2" type="global" ></table>

6.4 常用分片规则

取模

此规则为对分片字段求模运算。

分片枚举

通过在配置文件中配置可能的枚举 id，自己配置分片，本规则适用于特定的场景，比如有些业务需要按照省
份或区县来做保存，而全国省份区县固定的，这类业务使用本条规则。

修改schema.xml
<table name="orders_ware_info" dataNode="dn1,dn2" rule="sharding_by_intfile" ></table>
修改rule.xml

<tableRule name="sharding_by_intfile">
  <rule>
    <columns>areacode</columns>
    <algorithm>hash-int</algorithm>
  </rule>
</tableRule>
…
<function name="hash-int"
  class="io.mycat.route.function.PartitionByFileMap">
  <property name="mapFile">partition-hash-int.txt</property>
  <property name="type">1</property>
  <property name="defaultNode">0</property>
</function>

修改partition-hash-int.txt配置文件

110=0
120=1

范围约定

此分片适用于，提前规划好分片字段某个范围属于哪个分片，

#（1）修改schema.xml配置文件
<table name="payment_info" dataNode="dn1,dn2" rule="auto_sharding_long" ></table>
#（2）修改rule.xml配置文件
<tableRule name="auto_sharding_long">
  <rule>
    <columns>order_id</columns>
    <algorithm>rang-long</algorithm>
  </rule>
</tableRule>
…
<function name="rang-long"
  class="io.mycat.route.function.AutoPartitionByLong">
  <property name="mapFile">autopartition-long.txt</property>
  <property name="defaultNode">0</property>
</function>

#（3）修改autopartition-long.txt配置文件
0-102=0
103-200=1
#（4）重启 Mycat
#（5）访问Mycat创建表

按日期分片

此规则为按天分片。

#（1）修改schema.xml配置文件
<table name="login_info" dataNode="dn1,dn2" rule="sharding_by_date" ></table>
#（2）修改rule.xml配置文件
<tableRule name="sharding_by_date">
  <rule>
    <columns>login_date</columns>
    <algorithm>shardingByDate</algorithm>
  </rule>
</tableRule>
…
<function name="shardingByDate" class="io.mycat.route.function.PartitionByDate">
	<property name="dateFormat">yyyy-MM-dd</property>
  <property name="sBeginDate">2019-01-01</property>
	<property name="sEndDate">2019-01-04</property>
  <property name="sPartionDay">2</property>
</function>
# columns：分片字段，algorithm：分片函数
#dateFormat ：日期格式
#sBeginDate ：开始日期
#sEndDate：结束日期,则代表数据达到了这个日期的分片后循环从开始分片插入
#sPartionDay ：分区天数，即默认从开始日期算起，分隔 2 天一个分区
#（3）重启 Mycat
#（4）访问Mycat创建表

6.5 全局序列

数据切分后，原有的关系数据库中的主键约束在分布式条件下将无法使用，因此需要引入外部机制保证数据
唯一性标识，这种保证全局性的数据唯一标识的机制就是全局序列号（sequence）。

在实现分库分表的情况下，数据库自增主键已无法保证自增主键的全局唯一。为此，MyCat 提供了全局
sequence，并且提供了包含本地配置和数据库配置等多种实现方式。

本地文件方式

**原理：**此方式 MyCAT 将 sequence 配置到文件中，当使用到 sequence 中的配置后，MyCAT 会更下
classpath 中的 sequence_conf.properties 文件中 sequence 当前的值。

数据库方式

在数据库中建立一张表，存放 sequence 名称(name)，sequence 当前值(current_value)，步长(increment
int 类型每次读取多少个 sequence)等信息；

利用数据库一个表来进行计数累加。但是并不是每次生成序列都读写数据库，这样效率太低。
Mycat 会预加载一部分号段到 Mycat 的内存中，这样大部分读写序列都是在内存中完成的。
如果内存中的号段用完了 Mycat 会再向数据库要一次。

本地时间戳方式

ID= 64 位二进制 (42(毫秒)+5(机器 ID)+5(业务编码)+12(重复累加)
换算成十进制为 18 位数的 long 类型，每毫秒可以并发 12 位二进制的累加。

自主生成全局序列

在Java代码里指定id。

7、Mycat高可用

由于 Mycat 自身是属于无状态的中间件（除了主从切换过程中记录的 dnindex.properties 文件），因此 Mycat 很容易部署为集群方式，提供高可用方案。
原先有规划 Mycat-balance 组件，专门用于 Mycat 负载均衡，但由于缺乏志愿者，也没有经过生产实践验证，
156 因此暂时不建议使用，官方建议是采用基于硬件的负载均衡器或者软件方式的 HAproxy，HAProxy 相比 LVS 的
使用要简单很多，功能方面也很丰富，免费开源，稳定性也是非常好，可以与 LVS 相媲美，根据官方文档，
HAProxy 可以跑满 10Gbps-New benchmark of HAProxy at 10 Gbps using Myricom’s 10GbE NICs (Myri-

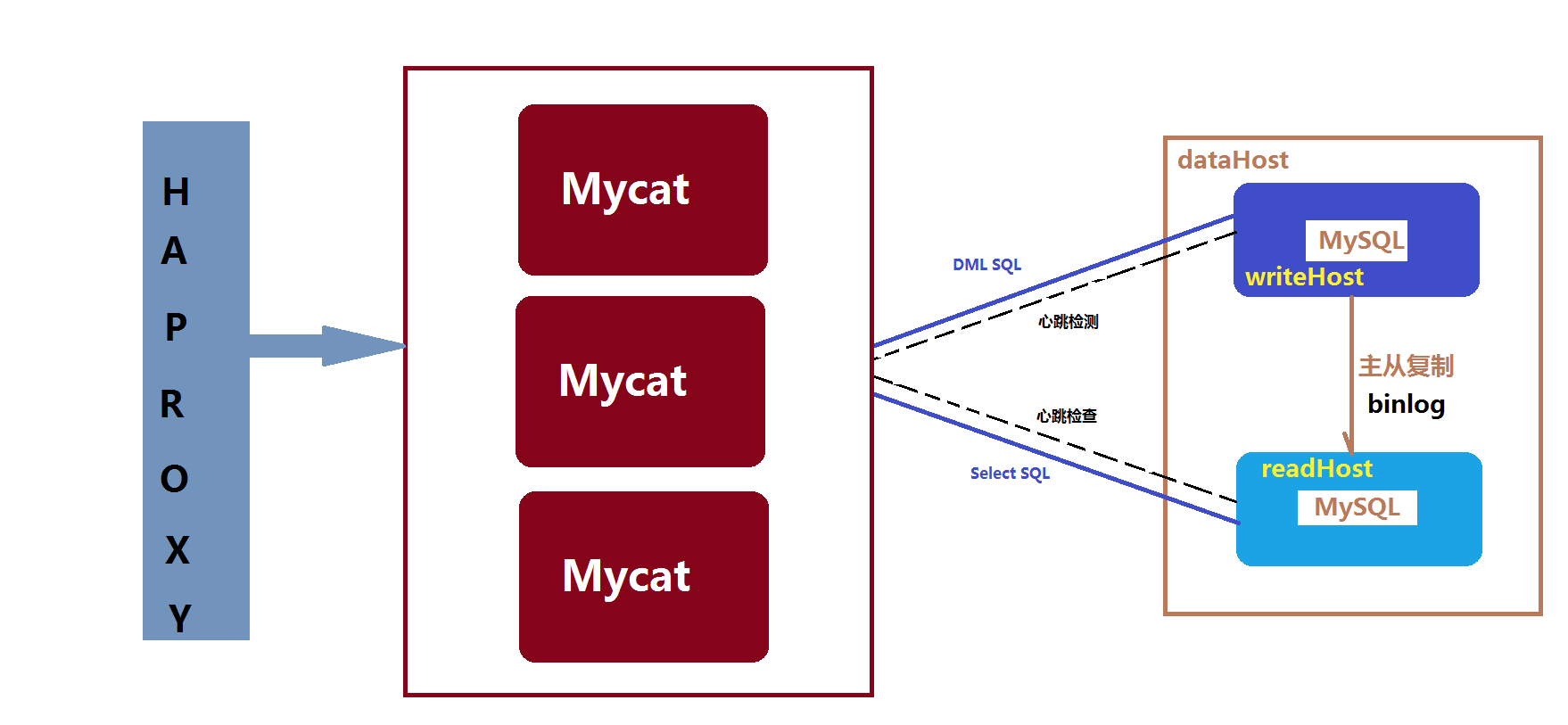

10G PCI-Express)，这个作为软件级负载均衡，也是比较惊人的，下图是 HAproxy+Mycat 集群+MySQL 主从
所组成的高可用性方案：

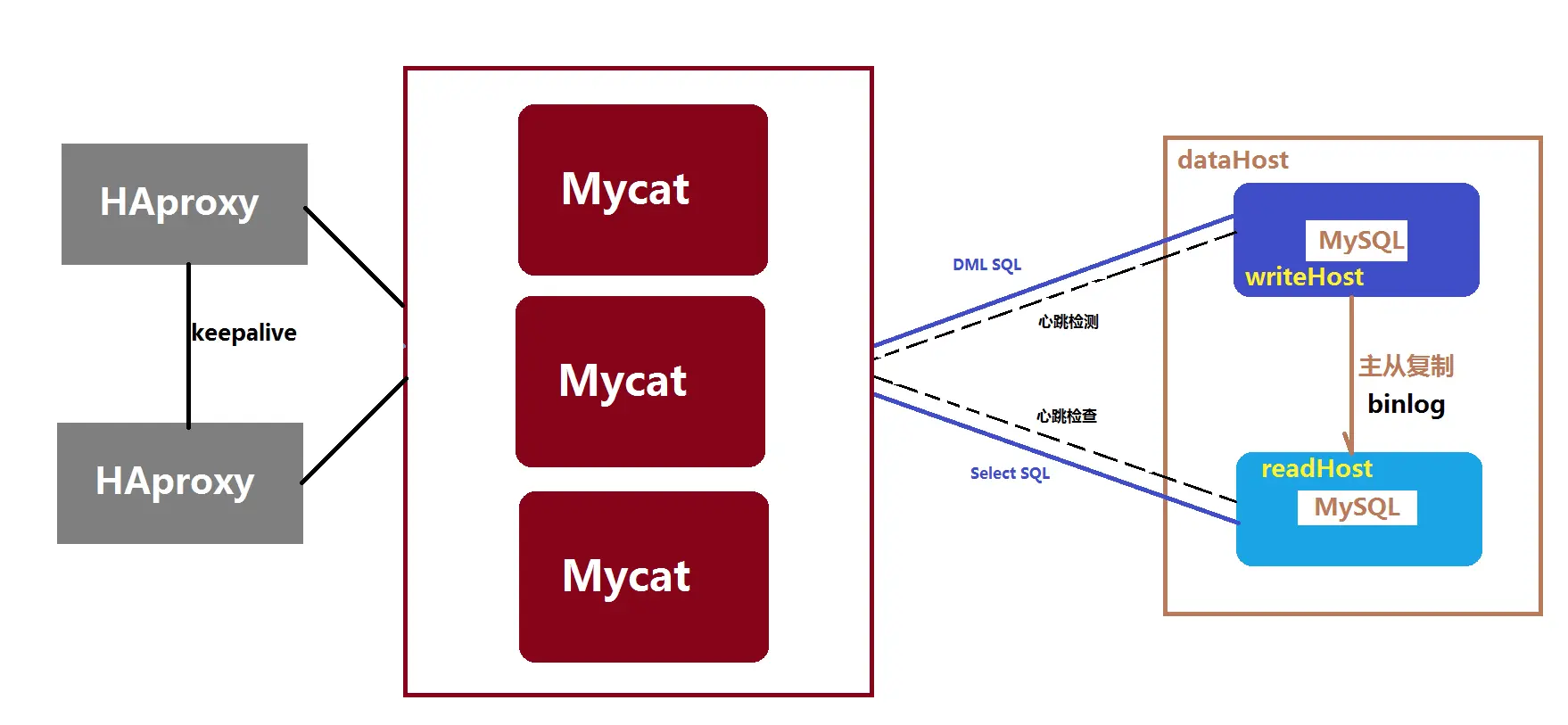

如果还担心 HAproxy 的稳定性和单点问题，则可以用 keepalived 的 VIP 的浮动功能，加以强化：

8、Mycat安全控制

## 1、 user 标签权限控制
```xml #server.xml配置文件user部分 123456 TESTDB user TESTDB true ``` ## 2、** privileges 标签权限控制 **
在 user 标签下的 privileges 标签可以对逻辑库（schema）、表（table）进行精细化的 DML 权限控
制。

#server.xml配置文件privileges部分
#配置orders表没有增删改查权限
<user name="mycat">
  <property name="password">123456</property>
	<property name="schemas">TESTDB</property>
  <!-- 表级 DML 权限设置 -->
  <privileges check="true">
    <schema name="TESTDB" dml="1111" >
    	<table name="orders" dml="0000"></table>
    	<!--<table name="tb02" dml="1111"></table>-->
    </schema>
  </privileges>
</user>

9、SQL拦截

firewall 标签用来定义防火墙；firewall 下 whitehost 标签用来定义 IP 白名单，blacklist 用来定义
SQL 黑名单。

#设置白名单
#server.xml配置文件firewall标签
#配置只有192.168.140.128主机可以通过mycat用户访问
<firewall>
  <whitehost>
    <host host="192.168.140.128" user="mycat"/>
  </whitehost>
</firewall>

#设置黑名单
#server.xml配置文件firewall标签
#配置禁止mycat用户进行删除操作
<firewall>
  <whitehost>
 	 <host host="192.168.140.128" user="mycat"/>
  </whitehost>
  <blacklist check="true">
  	<property name="deleteAllow">false</property>
  </blacklist>
</firewall>

9、Mycat监控

MySQL数据库监控工具，实现了对MySQL节点的管理和监控，可供开发人员和DBA使用。后续版本将整合MyCAT2.0的管理和配置。

Mycat学习笔记

1、Mycat用途

1.1 读写分离

1.2 数据分片

1.3、多数据源整合

2、Mycat原理

3、Mycat安装与启动

3.1 Mycat安装

3.2 Mycat启动

配置server.xml

配置sehema.xml 一主一从

启动mycat

登陆mycat，验证配置是否dnal

4、读写分离配置

4.1 一主一从环境搭建

主机配置

从机配置

主机、从机重启 MySQL 服务

主机从机都关闭防火墙

在主机上建立帐户并授权 slave

在从机上配置复制的主机

修改 Mycat 的配置文件 schema.xml

4.2 双主双从环境搭建

双主机配置-Master1

双主机配置-Master2

双主机配置-Salve1

双主机配置-Salve2

双主机、双从机重启 mysql 服务

主机从机都关闭防火墙

在两台主机上建立帐户并授权 slave

查询master1状态

查询master2状态

在从主机上配置对就的Master主机

启动slave

查询slave状态

两个master的复制

修改sehema.xml

5、垂直拆分-分库

5.1 修改sehema.xml

5.2 新建空数据库

5.3 启动Mycat

5.4 访问Mycat进行分库

6、水平拆分-分表

6.1 实现分表

修改sehema.xml配置文件

修改rule.xml配置文件

6.2 分片join

6.3 全局表

6.4 常用分片规则

取模

分片枚举

范围约定

按日期分片

6.5 全局序列

本地文件方式

数据库方式

本地时间戳方式

自主生成全局序列

7、Mycat高可用

8、Mycat安全控制

9、SQL拦截

9、Mycat监控
