渲染流程

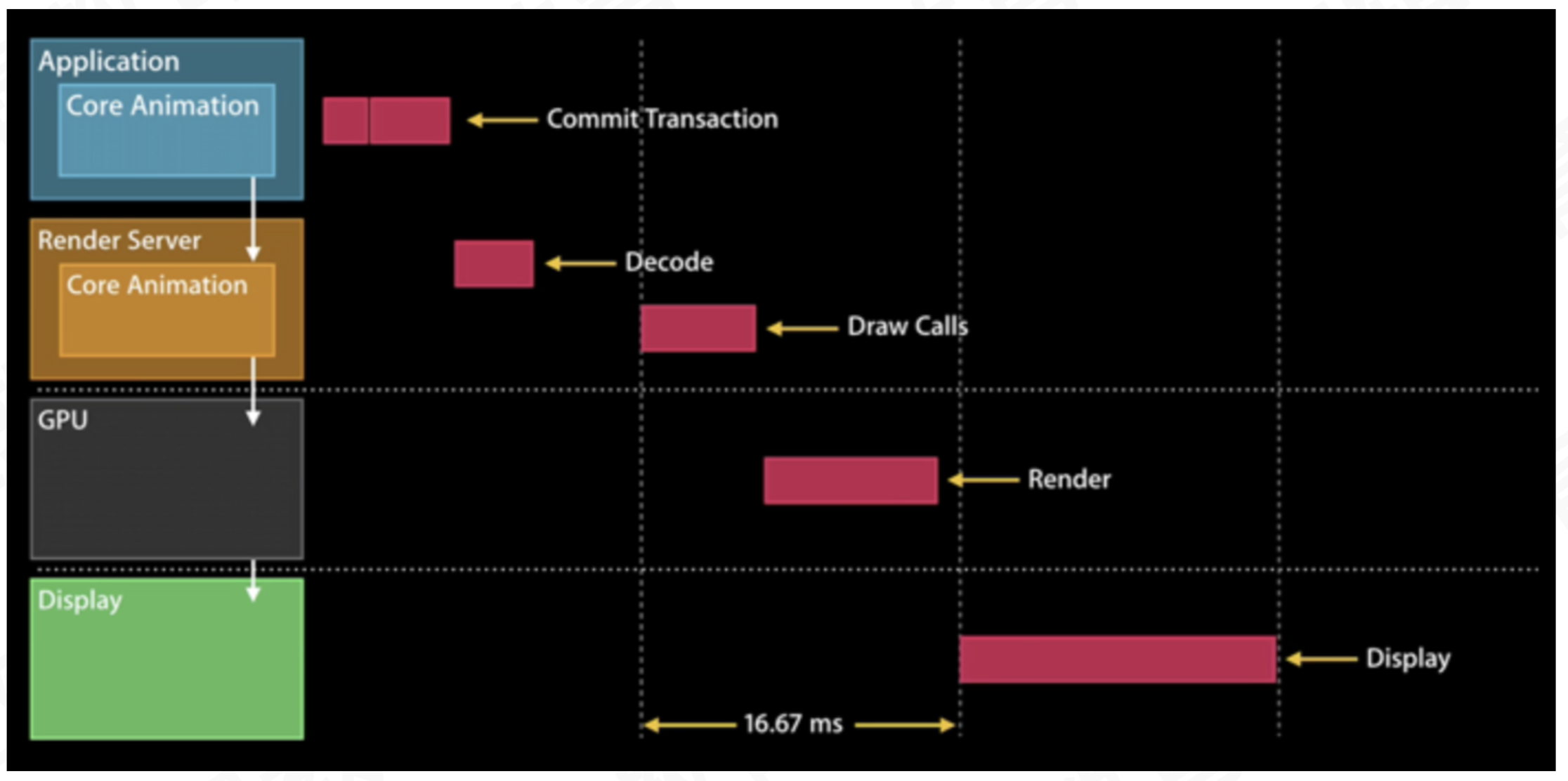

上图是动画关于渲染的步骤。首先Application(UIKit)和Core Animation进行关联（Commit Transaction）共分为4不步。
1、 Application 中布局 UIKit 视图控件间接的关联 Core Animation 图层
2、Core Animation 图层相关的数据提交到 iOS Render Server，即 OpenGL ES & Core Graphics
3、Render Server 将与 GPU 通信把数据经过处理理之后传递给 GPU
4、GPU 调⽤用 iOS 当前设备渲染相关的图形设备 Display

我们则是要在Commit Transaction这个过程中进行优化。那我们优化为什么要在Commit Transaction这个过程中呢？且听我娓娓道来。

Commit Transaction做了什么？

在Commit Transaction一共做了4件事情。分别是：
1、Layout:构建视图，frame,遍历的操作[UIView layerSubview],[CALayer layoutSubLayers]
2、Display:绘制视图 ， display —- drawReact(),displayLyaer:(位图的绘制)
3、Prepare:额外的 Core Animation ⼯工作，比如解码(加载图片 )
4、Commit:打包图层并将它们发送到 Render Server

卡顿产生的原因

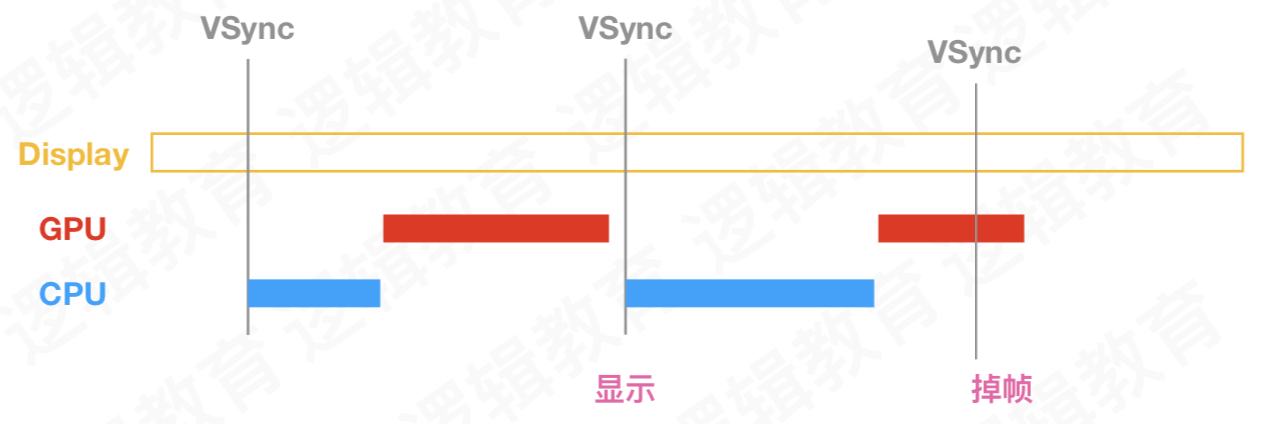

我们的CPU会等待VSync的信号，信号来了，CPU才会进行新一帧的渲染和缓存区的更新。如果VSync的信号到来的时候，而GPU没有办法完成新一帧的渲染和缓存区的更新时， 就会产生掉帧的现象。也就是我们所看见的卡顿。而优化共分为预排版、预渲染和预解码

界面优化实践(以一个列表页为例)

效果如图(临时写的，请忽略好不好看的问题)。通常我们在网络请求完成，解析完数据，就会回到主线程直接reloadData。数据较少的页面一般来说卡顿不会很明显，但是一次性往下滑N个数据的时候，滑动速度变慢，就会出现卡顿情况(如果是在heightForRowAtIndexPath这个方法里面动态计算高度，卡顿会更明显)。此时我们优化的步骤分为3步。

  • 预排版：将原本由CPU进行布局计算，交给异步子线程中提前计算好布局，回到主线程中，布局当前页面的更新。

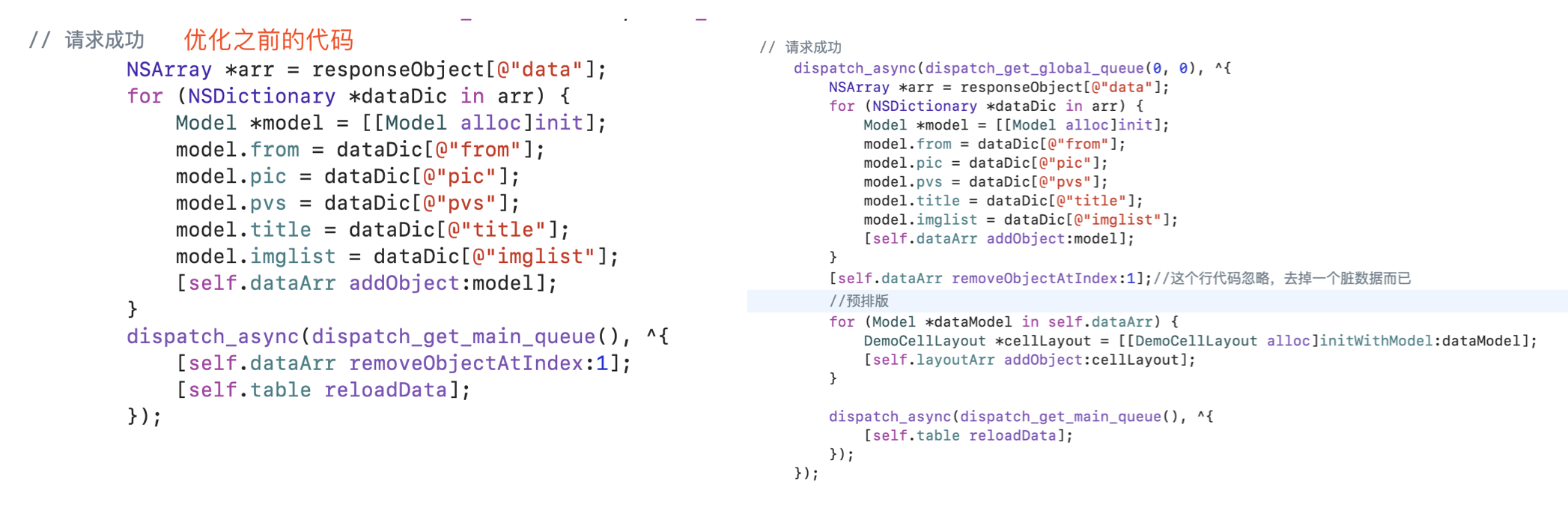

首先我们创建一个叫DemoCellLayout的类(继承于NSObject)，然后在解析完Model之后，调用layout中自己的方法：initWithModel去进行计算。

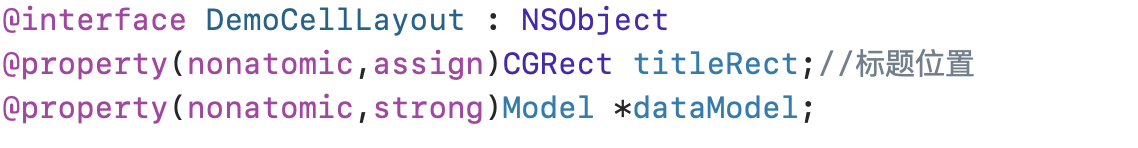

DemoCellLayout.h：

DemoCellLayout.m： 首先初始化类和Model的赋值

- (instancetype)initWithModel:(Model *)dataModel{
    if (!dataModel) return nil;
    self = [super init];
    if (self) {
        _dataModel = dataModel;
        [self layout];
    }
    return self;
}


-(void)setDataModel:(Model *)dataModel{
    _dataModel = dataModel;
    [self layout];
}

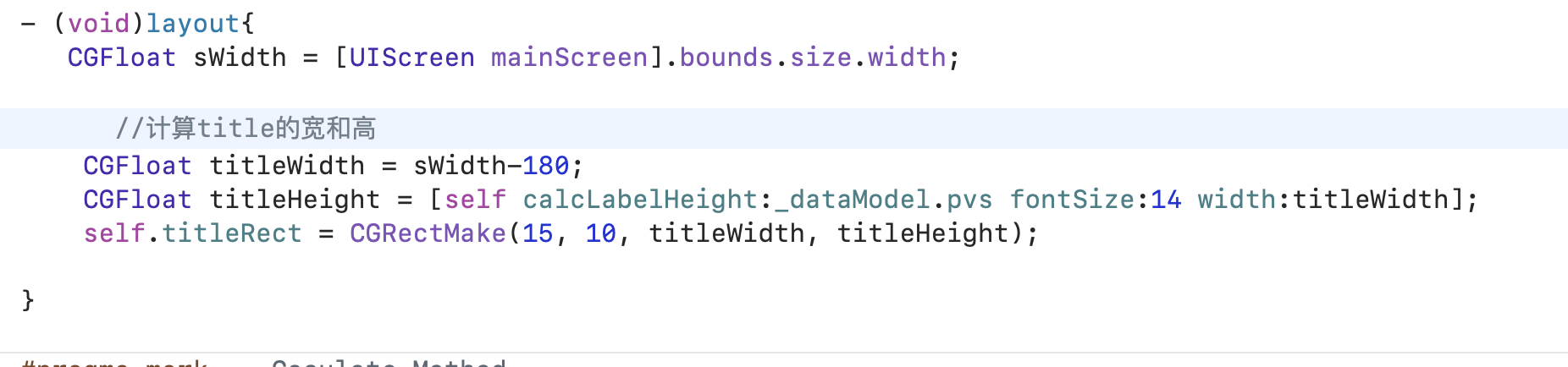

计算title的Ract，此时我们会把计算好的layoue返回并存储到layoutArr里面。

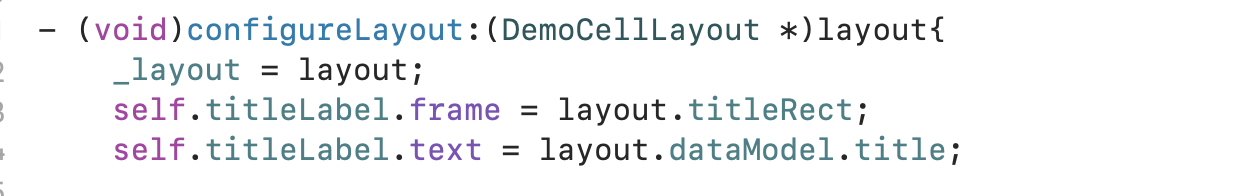

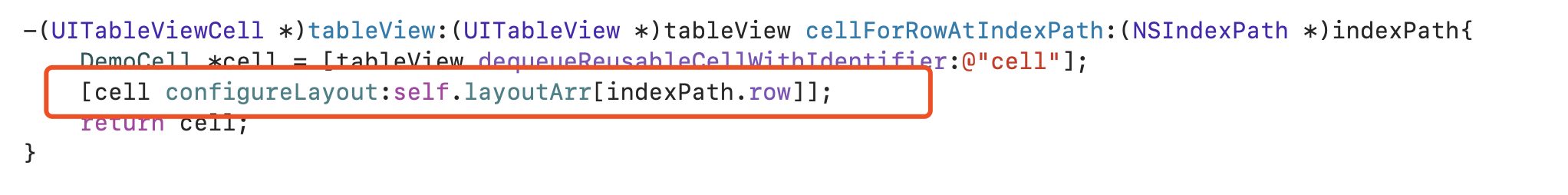

我们在Cell里面就直接给title的frame赋值。

  • 预渲染：当遇到特殊的图片时（比如圆角）就可以在渲染的过程当中进行处理。特别是容易触发离屏渲染的时候。这里以切割圆角为例。
    很多人在做圆角的时候，都是直接用masksToBounds和cornerRadius来进行切割的，那为什么会产生离屏渲染呢？因为此时对于圆角的处理是在主线程当中进行的。就相当于Commit Transaction的步骤做了两次，而且是由CPU+GPU共同完成的。那我们该如何优化呢？其实SDWebImage在就帮我们准备好了API。
- (void)sd_setImageWithURL:(nullable NSURL *)url
          placeholderImage:(nullable UIImage *)placeholder
                   options:(SDWebImageOptions)options
                 completed:(nullable SDExternalCompletionBlock)completedBlock;

这个API里面的options代表着我们是否需要SDWebImage直接去设置我们的图片，这时候我们要传SDWebImageAvoidAutoSetImage，由我们自己去渲染。所以在这时我们就可以自己去进行图片圆角的绘制等操作，然后在把它设置为我们需要的特殊图片。

  • 预解码：当图片由磁盘加载到内存当中的时候，是由UIImage加载Data Buffer(进过压缩算法所得到的二进制数据)，然后进行解码的操作，变成Image Buffer(像素缓冲区)，然后在渲染图片。如果存在大量图片要进行解码，GPU就要将大量的时间放在解码上，这时候就有可能发生掉帧的现象。此时我们就可以在CPU中进行解码的操作。其实这一步，SDWebImage、YYImage显示图片时，本质上和预解码是一样的。

总结

预排版、预渲染、预解码的性质都是一样的，将耗时的操作，都用一个子线程去预先做好，然后在GPU上直接赋值，减少GPU的负担。下载链接
