数据结构-线索二叉树

前言

之前我们研究二叉树，今天我们继续研究二叉树的优化--线索二叉树。

产生背景

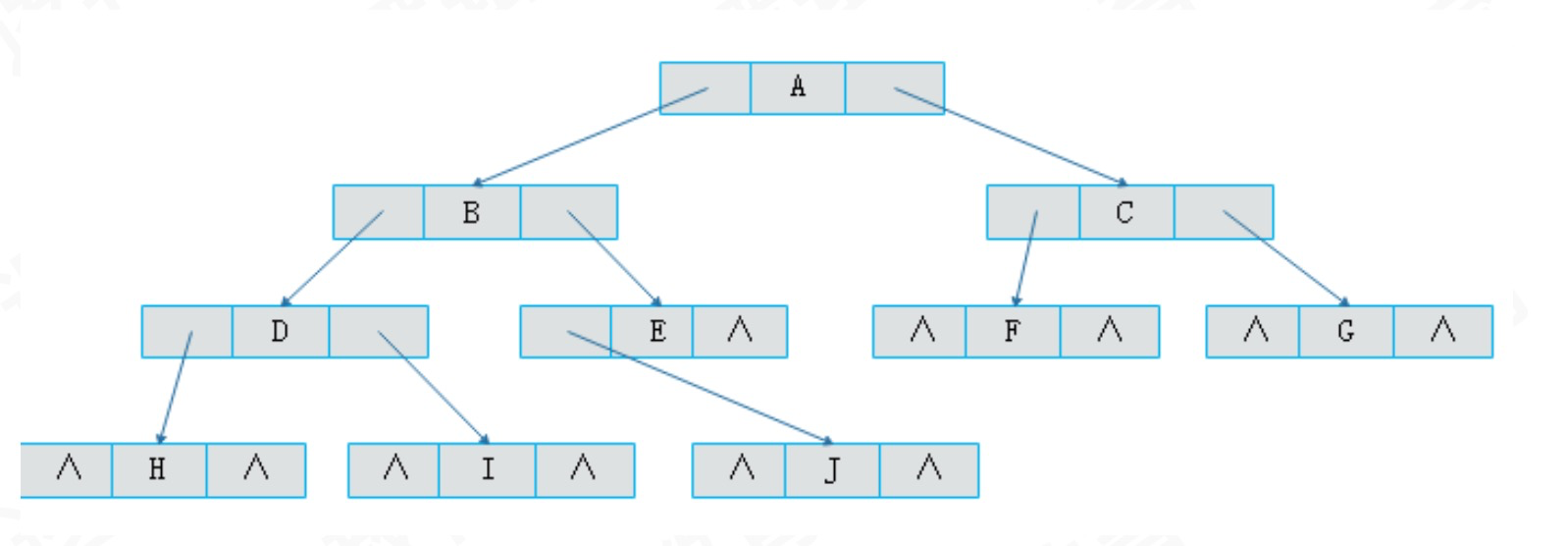

在二叉树中，结点的度为0~2的范围。当度为0或1时，结点中为指向孩子的空间是没有用的，如图：

图中结点F、G、H、I、J的度为0，也就是没有左右孩子。结点E的度为1，没有右孩子。会有一定的空间浪费。线索二叉树就是利用这些浪费的空间，进而提高了对二叉树操作时的效率。

利用空间

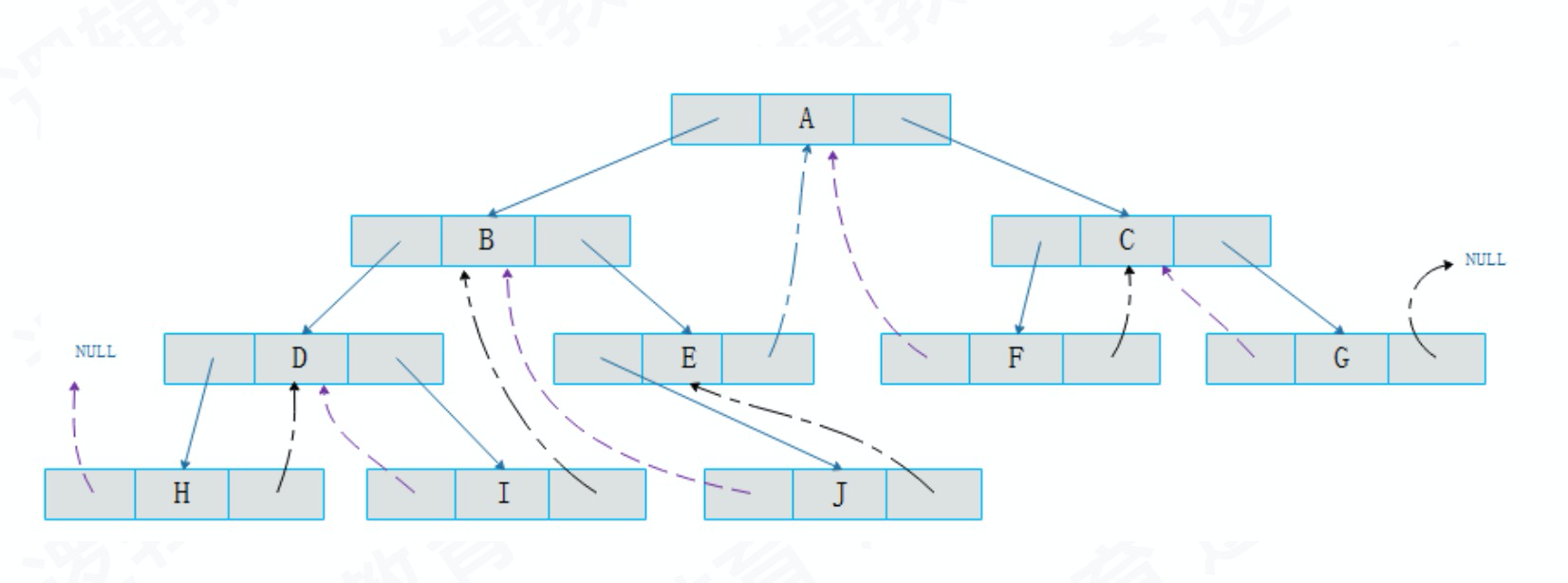

浪费的空间利用起来，把没用的左右孩子的区域用来指向前驱或者后继结点。这样树在使用起来的时候，减少遍历的次数，这样会更有效率。如图：

图中使用的中序遍历的方式，中序遍历结果为：HDIBJEAFCG

结点增加标志位

通过上面的图片，很容易理解线索二叉树的相关逻辑。但是我们会遇到一个问题：如何区分孩子区域指向的是孩子结点还是前驱或后继结点呢？

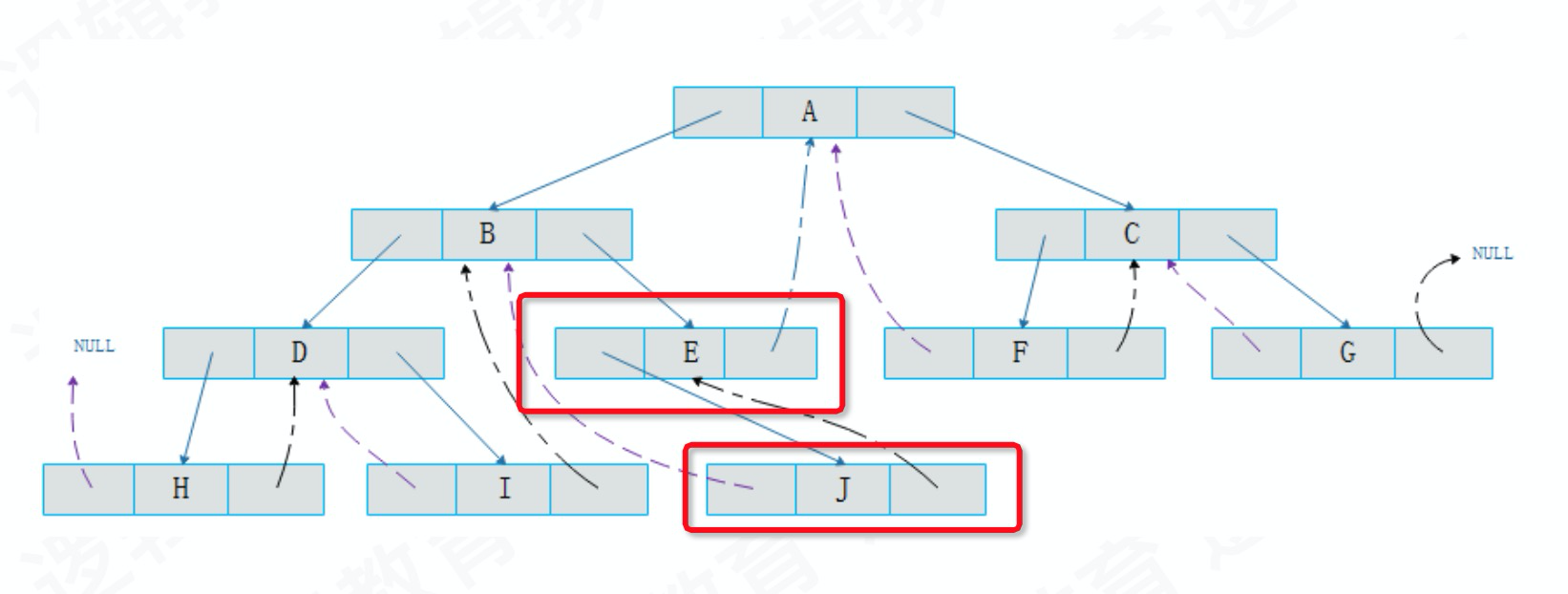

例如：图中我们知道结点E的左孩子是J，而J结点的右孩子区域用于指向后继E结点。

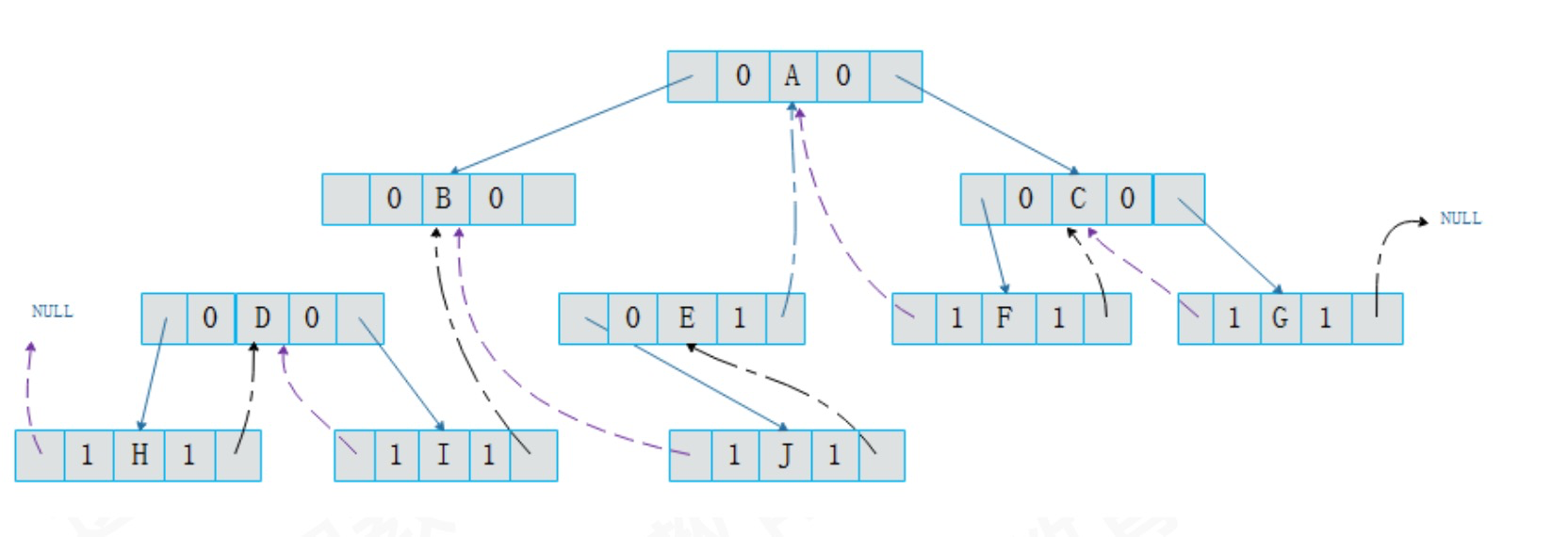

通过对结点增加标志位来区分是孩子结点还是前驱后继结点。

结点中0代表的是孩子结点，1代买是前驱后继结点。左边和右边分别代表左孩子区域标示和右孩子区域标示。

似曾相识-双向链表

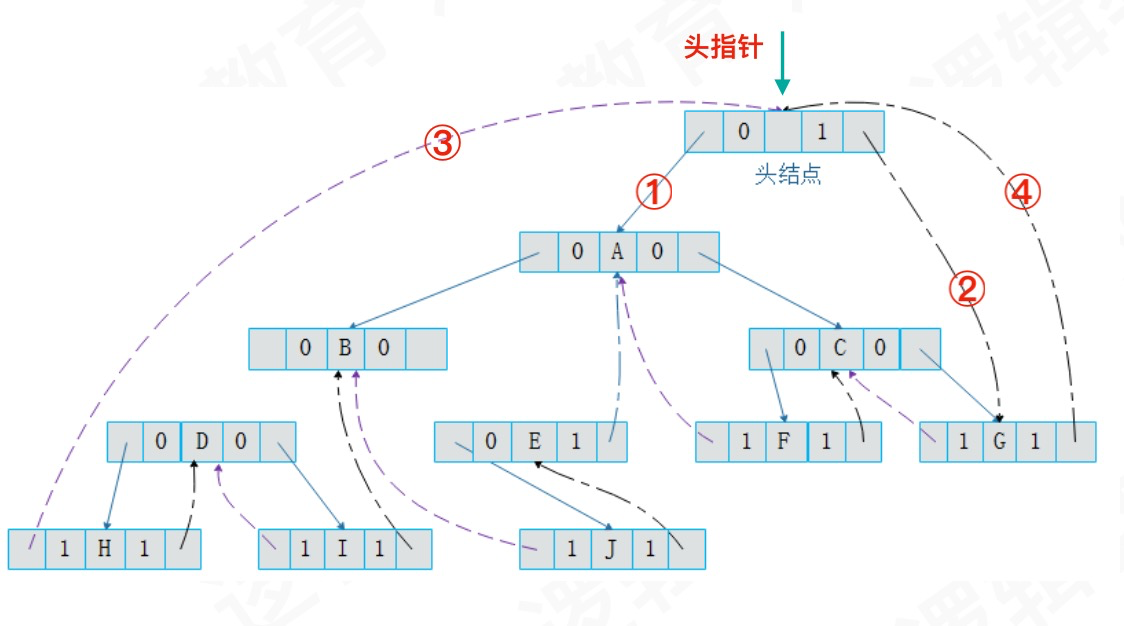

线索化的二叉树，其实和我们之前学习过的双向链表很类似；所以我们可以给二叉树增加一个头结点，这样在遍历的时更便捷：

代码

#include <stdio.h>
#include "string.h"
#include "stdlib.h"
#include "math.h"

#define OK 1
#define ERROR 0
#define TRUE 1
#define FALSE 0
#define MAXSIZE 100

typedef int Status;
typedef char CElemType;
CElemType Nil = '#';

int indexs = 1;
typedef char String[24];

String str;
Status strAssign(String T, char *chars) {
    if (strlen(chars) > MAXSIZE) {
        return ERROR;
    } else {
        T[0]=strlen(chars);//下标0的位置存储字符串长度
        for (int i = 1; i <= T[0]; i++) {
            T[i] = *(chars + i - 1);
        }
        return OK;
    }
}

/**
 Link == 0，标示指向左右孩子指针
 Thread==1，标示指向前驱或后继的线索
 */
typedef enum {Link, Thread} PointerTag;
/**
 线索二叉树结构体
 */
typedef struct BiThrNode{
    CElemType data;
    struct BiThrNode *lchild, *rchild;
    PointerTag lTag, rTag;
}BiThrNode, *BiThrTree;

/**
 打印
 */
Status visit(CElemType e) {
    printf("%c ", e);
    return OK;
}

/**
 构造二叉树
 */
Status createBiThrTree(BiThrTree *T) {
    CElemType h;
    h = str[indexs++];

    if (h == Nil) {
        *T = NULL;
    } else {
        *T = (BiThrTree)malloc(sizeof(BiThrNode));
        if (!*T) {
            exit(OVERFLOW);
        }

        (*T)->data = h;

        createBiThrTree(&(*T)->lchild);
        if ((*T)->lchild) {//左孩子存在，标记为孩子指针
            (*T)->lTag = Link;
        }

        createBiThrTree(&(*T)->rchild);
        if ((*T)->rchild) {//右孩子存在，标记为孩子指针
            (*T)->rTag = Link;
        }
    }

    return OK;
}

BiThrTree pre;//全局变量，指向前一个结点
void inThreading(BiThrTree p) {
    if (p) {
        //递归左子树
        inThreading(p->lchild);
        if (!p->lchild) {//左孩子不存在，设置做孩子前驱线索
            p->lTag = Thread;
            p->lchild = pre;
        } else {
            p->lTag = Link;
        }

        if (!pre->rchild) {//前驱先说右孩子不存在，设置前驱结点的右孩子线索为当前结点
            pre->rTag = Thread;
            pre->rchild = p;
        } else {
            pre->rTag = Link;
        }

        pre = p;
        //递归右子树
        inThreading(p->rchild);
    }
}

/**
 中序遍历二叉树T，并线索化，创建头结点
 */
Status inOrderThreading(BiThrTree T, BiThrTree *Thrt) {
    //头结点
    *Thrt = (BiThrTree)malloc(sizeof(BiThrNode));
    if (!*Thrt) {
        exit(OVERFLOW);
    }

    //头结点左孩子标记为孩子指针
    (*Thrt)->lTag = Link;
    //头结点右孩子标记为线索指针
    (*Thrt)->rTag = Thread;
    //头结点右孩子指向自己
    (*Thrt)->rchild = (*Thrt);

    if (!T) {
        (*Thrt)->lchild = *Thrt;
    } else {
        //头结点孩子指针指向根结点
        (*Thrt)->lchild = T;
        //前驱结点指向头结点
        pre = (*Thrt);

        //中序遍历进行线索化
        inThreading(T);

        //最后一个结点线索化
        pre->rchild = *Thrt;
        pre->rTag = Thread;
        (*Thrt)->rchild = pre;
    }

    return OK;
}

/**
 中序遍历二叉线索树
 */
Status inOrderTraverse(BiThrTree T) {
    BiThrTree p;
    p=T->lchild;//p指向根结点
    while (p!=T) {//空树或者遍历指向头结点时结束
        while (p->lTag == Link) {//找到第一个左孩子结点
            p = p->lchild;
        }
        if (!visit(p->data)) {//访问左子树为空的结点
            return ERROR;
        }
        //遍历条件右孩子指针是线索指针并且右孩子不是指向头结点
        while (p->rTag == Thread && p->rchild != T) {
            p = p->rchild;
            visit(p->data);
        }
        p = p->rchild;
    }

    return OK;
}

运行

int main(int argc, const char * argv[]) {
    // insert code here...
    printf("Hello, 线索二叉树!\n");

    BiThrTree H,T;

    strAssign(str,"ABDH##I##EJ###CF##G##");

    createBiThrTree(&T); /* 按前序产生二叉树 */
    inOrderThreading(T,&H); /* 中序遍历,并中序线索化二叉树 */
    inOrderTraverse(H);
    printf("\n");

    return 0;
}
