树

数据结构的树存储结构，常用于存储逻辑关系为 "一对多" 的数据。

度：对于一个结点，拥有的子树数（结点有多少分支）称为结点的度（Degree）

层次：从一棵树的树根开始，树根所在层为第一层，根的孩子结点所在的层为第二层，依次类推。

深度：一棵树的深度（高度）是树中结点所在的最大的层次

二叉树

二叉树是一种特定的树结构，是n(n>=0)个结点的有限集合，该集合为空集(空二叉树)或者由一个根结点和两个互不相交的、分别称为根结点左子树和右子树构成。

二叉树的特点

由二叉树定义和图示分析可以得出二叉树有以下结点

每个结点最多有两棵子树，即二叉树中不存在度大于2的结点
左子树和右子树有有序的，不能互相颠倒
即使树中某结点只有一棵子树，也要区分是左子树还是右子树

二叉树的性质

在二叉树的第i层上最多有 $i^2$ 个结点
深度为k的二叉树最多有 $2^k-1$ 个结点
对于任何一棵二叉树，如果其终端结点数为n0，度为2的结点数为n2，则存在n0=n2+1
具有n个结点的完全二叉树深度为 $\lfloor log2(n) \rfloor+1$ 。
对含有n个结点的完全二叉树，如果按照从上到下且从左到右进行1至n的编号，则对完全二叉树任意一个编号为i的结点有如下特性：

若i=1，则该结点是二叉树的根，没有双亲，否则编号为[i/2]的结点为双亲结点

若2i>n，则该结点无左孩子，否则，编号为2i的结点为其左孩子

若2i+1>n，则该结点没有右孩子，否则，编号为2i+1的结点为其右孩子

二叉树的存储

顺序存储

二叉树的顺序存储指的是使用顺序表来存储二叉树。

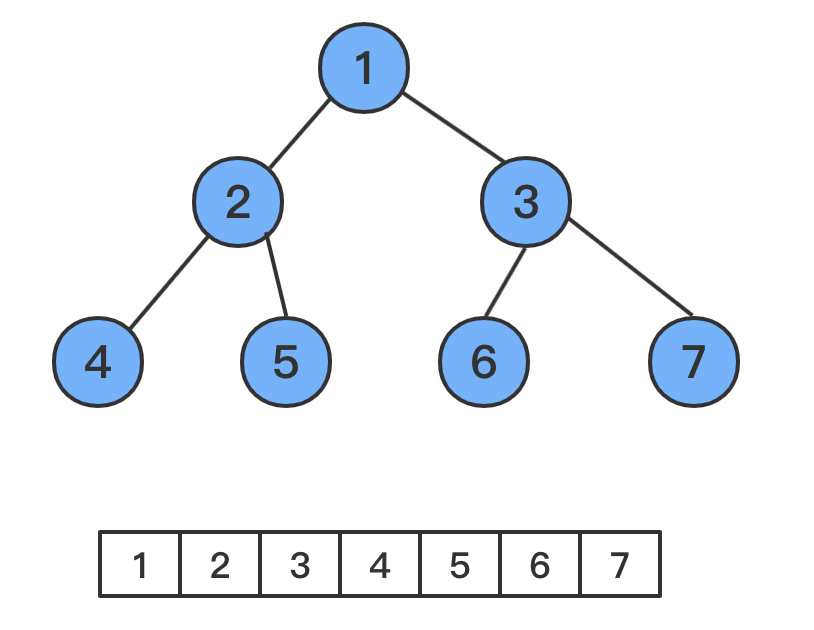

按照层序的顺序把二叉树的各个结点依次存入顺序表中，我们可以发现，在二叉树为完全二叉树的情况下，顺序表的存储空间可以得到最大程度的使用。

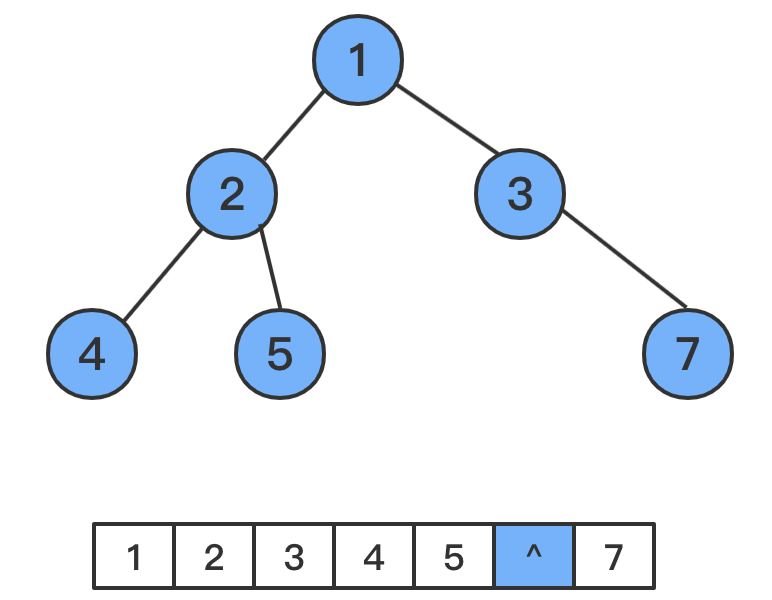

假如不是完全二叉树，存储方式如下：

代码如下

#define OK 1
#define ERROR 0
#define TRUE 1
#define FALSE 0

#define MAXSIZE 15 /* 存储空间初始分配量 */
#define MAX_TREE_SIZE 15 /* 二叉树的最大结点数 */

typedef int Status;        /* Status是函数的类型,其值是函数结果状态代码，如OK等 */
typedef int CElemType;      /* 树结点的数据类型，目前暂定为整型 */
typedef CElemType SqBiTree[MAX_TREE_SIZE]; /* 0号单元存储根结点  */
CElemType Nil = 0;   /*设整型以0为空 或者以 INT_MAX(65535)*/

typedef struct {
    int level; //结点层
    int order; //本层的序号(按照满二叉树给定序号规则)
}Position;

// visit
Status visit(CElemType c){
    printf("%d ",c);
    return OK;
}

// 构造空二叉树T,因为T是固定数组,不会改变.
Status InitBiTree(SqBiTree T){
    for(int i = 0; i < MAXSIZE; i++) {
        T[i] = Nil;
    }
    return OK;
}


// 按层序次序输入二叉树中的结点值(字符型或整型),构造顺序存储的二叉树T
Status CreateBiTree(SqBiTree T){
    int i = 0;

    //printf("按层序输入结点的值(整型),0表示空结点, 输入999结束.结点数<=%d\n",MAX_TREE_SIZE);
    /*
            1        -->1
        2        3   -->2
     4    5    6   7 -->3
    8 9 10           -->4

     1 2 3 4 5 6 7 8 9 10 Nil Nil Nil
     */
    while(i < 10) {
        T[i] = i+1;
        //结点不为空并且没有双亲结点
        if(i!=0 && T[(i+1)/2-1] == Nil && T[i] != Nil) {
            return printError("出现无双亲的非根结点\n", ERROR);
        }
        i++;
    }
    return OK;
}

//清空二叉树
//在顺序存储结构中, 两个函数完全一样的结果
#define ClearBiTree InitBiTree

/*
 判断二叉树是否为空
 初始条件: 二叉树已存在
 操作结果: 若T为空二叉树,则返回TRUE,否则返回FALSE;
*/
Status BiTreeEmpty(SqBiTree T){
    //根结点为空,则二叉树为空
    if (T[0] == Nil)
        return TRUE;

    return FALSE;
}

/*
 获取二叉树的深度
 初始条件: 二叉树已存在
 操作结果: 返回二叉树T深度;
*/int BiTreeDepth(SqBiTree T){
    int i;
    for(i = MAXSIZE-1; i >= 0; i--) {
        if(T[i] != Nil) {
            break;
        }
    }

    //左斜树序号为 1-2-4-8
    //左斜树索引为 0-1-3-7
    int j = 0;
    while(powl(2, j)-1 < i) {
        j++;
    }
    return j;
}

/*
 返回处于位置e(层,本层序号)的结点值
 初始条件: 二叉树T存在,e是T中某个结点(的位置)
 操作结构: 返回处于位置e(层,本层序号)的结点值
*/CElemType Value(SqBiTree T,Position e){
    /*
    Position.level -> 结点层.表示第几层;
    Position.order -> 本层的序号(按照满二叉树给定序号规则)
    */

    //层数从1开始
    int depth = e.level-1;
    //某一层开端的索引
    int levelStart = powl(2, depth)-1;
    //序号从1开始
    int order = e.order-1;
    return T[levelStart+order];
}

/*
  获取二叉树跟结点的值
  初始条件: 二叉树T存在
  操作结果: 当T不空,用e返回T的根, 返回OK; 否则返回ERROR
*/
Status Root(SqBiTree T,CElemType *e){
    if(BiTreeEmpty(T)) {
        return printError("二叉树为空", ERROR);
    }
    *e = T[0];
    return OK;
}

/*
 给处于位置e的结点赋值
 初始条件: 二叉树存在,e是T中某个结点的位置
 操作结果: 给处于位置e的结点赋值Value;
 */
Status Assign(SqBiTree T,Position e,CElemType value){
    //找到位置e的具体索引
    int index = powl(2, e.level-1)+(e.order-2);
    //如果结点双亲为空
    if(value!=Nil && T[(index+1)/2]==Nil) {
        return printError("结点双亲为空", ERROR);
    }
    //双亲赋空值，但是有叶子结点
    if(value==Nil && (T[index*2+1]!=Nil || T[index*2+2]!= Nil)) {
        return printError("双亲赋空但是孩子有值", ERROR);
    }
    T[index] = value;
    return OK;
}

/*
 获取e的双亲;
 初始条件: 二叉树存在,e是T中的某一个结点
 操作结果: 若e是T的非根结点, 则返回它的双亲,否则返回"空"
 */
CElemType Parent(SqBiTree T, CElemType e){

    for(int i = 1; i < MAXSIZE; i++) {
        if(T[i] == e) {
            return T[(i+1)/2-1];
        }
    }
    //没有找到
    return Nil;
}

/*
 6.10 获取某个结点的左孩子;
 初始条件:二叉树T存在,e是某个结点
 操作结果:返回e的左孩子,若e无左孩子,则返回"空"
 */
CElemType LeftChild(SqBiTree T,CElemType e){
    for (int i = 0; i < MAXSIZE; i++) {
        if(T[i] == e) {
            if(i*2+1 >= MAXSIZE) {
                return Nil;
            }
            return T[i*2+1];
        }
    }
    return Nil;
}

/*
 6.11 获取某个结点的右孩子;
 初始条件:二叉树T存在,e是某个结点
 操作结果:返回e的左孩子,若e无左孩子,则返回"空"
 */
CElemType RightChild(SqBiTree T,CElemType e){
    for (int i = 0; i < MAXSIZE; i++) {
        if(T[i] == e) {
            if(i*2+2 >= MAXSIZE) {
                return Nil;
            }
            return T[i*2+2];
        }
    }
    return Nil;
}

/*
 6.12 获取结点的左兄弟
 初始条件:  二叉树T存在,e是T中某个结点
 操作结果: 返回e的左兄弟。若e是T的左孩子或无左兄弟,则返回＂空＂
 */
CElemType LeftSibling(SqBiTree T,CElemType e) {
    //从1开始，0为根结点，没有左兄弟
    for(int i = 1; i < MAXSIZE; i++) {
        //右结点的索引为偶数
        if(T[i] == e && i%2==0) {
            return T[i-1];
        }
    }
    return Nil;
}

/* 6.13 获取结点的右兄弟
 初始条件: 二叉树T存在,e是T中某个结点
 操作结果: 返回e的右兄弟。若e是T的右孩子或无右兄弟,则返回＂空＂
 */
CElemType RightSibling(SqBiTree T,CElemType e)
{
    for(int i=1;i<MAX_TREE_SIZE;i++)
        //左结点的索引为奇数
        if(T[i]==e&&i%2==1)
            return T[i+1];

    return Nil;
}

#pragma mark -- 二叉树的遍历
/*
 6.14 层序遍历二叉树
 */
void LevelOrderTraverse(SqBiTree T){
    //找到二叉树的最后一个非空结点
    int i = MAXSIZE-1;
    while(i >= 0 && T[i] != Nil) {
        i--;
    }
    for(int j = 0; j <= i; j++) {
        if(T[j] != Nil) {
            visit(T[j]);
        }
    }
    printf("\n");
}

/*
 6.15 前序遍历二叉树
 */
void PreTraverse(SqBiTree T,int e){
    visit(T[e]);
    if((e*2+1)<MAXSIZE && T[e*2+1] != Nil) {
        PreTraverse(T, e*2+1);
    }
    if((e*2+2)<MAXSIZE && T[e*2+2] != Nil) {
        PreTraverse(T, e*2+2);
    }
}

Status PreOrderTraverse(SqBiTree T){

    //树不为空
    if (!BiTreeEmpty(T)) {
        PreTraverse(T, 0);
    }
    printf("\n");
    return  OK;
}

/*
 6.16 中序遍历
 */
void InTraverse(SqBiTree T, int e){

    /* 左子树不空 */
    if ((e*2+1)<MAXSIZE && T[2*e+1] != Nil)
        InTraverse(T, 2*e+1);

    visit(T[e]);

    /* 右子树不空 */
    if ((e*2+2)<MAXSIZE && T[2*e+2] != Nil)
        InTraverse(T, 2*e+2);
}

Status InOrderTraverse(SqBiTree T){

    /* 树不空 */
    if (!BiTreeEmpty(T)) {
        InTraverse(T, 0);
    }
    printf("\n");
    return OK;
}

/*
 6.17 后序遍历
 */
void PostTraverse(SqBiTree T,int e)
{   /* 左子树不空 */
    if((e*2+1)<MAXSIZE && T[2*e+1]!=Nil)
        PostTraverse(T,2*e+1);
    /* 右子树不空 */
    if((e*2+2)<MAXSIZE && T[2*e+2]!=Nil)
        PostTraverse(T,2*e+2);

    visit(T[e]);
}
Status PostOrderTraverse(SqBiTree T)
{
    if(!BiTreeEmpty(T)) /* 树不空 */
        PostTraverse(T,0);
    printf("\n");
    return OK;
}

链式存储

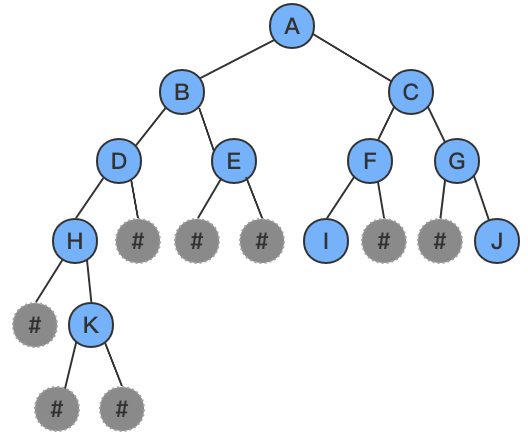

//'#'为结束符表示当前结点的双亲结点没有左孩子或者右孩子，如上图所示二叉树转换为字符串为"ABDH#K###E##CFI###G#J##"
CElemType Nil = '#';
typedef struct BiTNode {
    CElemType data;
    struct BiTNode *lchild, *rchild;
} BiTNode, *BiTree;

/* 1. 构造空二叉树T */
Status InitBiTree(BiTree *T)
{
    *T=NULL;
    return OK;
}

/* 2. 销毁二叉树
 初始条件: 二叉树T存在。
 操作结果: 销毁二叉树T
 */
void DestroyBiTree(BiTree *T){
    if(*T) {
        DestroyBiTree(&(*T)->lchild);
        DestroyBiTree(&(*T)->rchild);
        free(*T);
        *T = NULL;
    }
}

#define ClearBiTree DestroyBiTree

/* 3. 创建二叉树
 按前序输入二叉树中的结点值(字符),#表示空树;
 */
void CreateBiTree(BiTree *T, char* str, int* index){
    CElemType ch = str[(*index)++];
    if(ch == Nil) {
        *T = NULL;
    }else {
        //创建新的结点
        *T = (BiTree)malloc(sizeof(struct BiTNode));
        //是否创建成功
        if(!*T) {
            exit(0);
        }
        //结点赋值
        (*T)->data = ch;
        //创建当前结点的左子树
        CreateBiTree(&(*T)->lchild, str, index);
        //创建当前结点的右子树
        CreateBiTree(&(*T)->rchild, str, index);
    }
}

/*
 4. 二叉树T是否为空;
 初始条件: 二叉树T存在
 操作结果: 若T为空二叉树,则返回TRUE,否则FALSE
 */
Status BiTreeEmpty(BiTree T){
    if(T) {
        return FALSE;
    }else {
        return TRUE;
    }
}

/*
 5. 二叉树T的深度
 初始条件: 二叉树T存在
 操作结果: 返回T的深度
 */
int BiTreeDepth(BiTree T){

    if(!T) {
        return 0;
    }
    int i = 0;
    int j = 0;
    //分别计算出左子树的深度和右子树的深度，取较深的一边+1
    i = BiTreeDepth(T->lchild);
    j = BiTreeDepth(T->rchild);
    return i>j?i+1:j+1;
}

/*
 6. 二叉树T的根
 初始条件: 二叉树T存在
 操作结果: 返回T的根
 */
CElemType Root(BiTree T){
    if (BiTreeEmpty(T))
        return Nil;

    return T->data;
}

/*
 7. 返回p所指向的结点值;
 初始条件: 二叉树T存在，p指向T中某个结点
 操作结果: 返回p所指结点的值
 */
CElemType Value(BiTree p){
    return p->data;
}

/*
 8. 给p所指结点赋值为value;
 初始条件: 二叉树T存在，p指向T中某个结点
 操作结果: 给p所指结点赋值为value
 */
void Assign(BiTree p,CElemType value)
{
    p->data=value;
}

二叉树的遍历

前序遍历

/*
 前序递归遍历T
 初始条件:二叉树T存在;
 操作结果: 前序递归遍历T
 */

void PreOrderTraverse(BiTree T)
{
    if(T==NULL)
        return;
    printf("%c",T->data);/* 显示结点数据，可以更改为其它对结点操作 */
    PreOrderTraverse(T->lchild); /* 再先序遍历左子树 */
    PreOrderTraverse(T->rchild); /* 最后先序遍历右子树 */
}

非递归-1

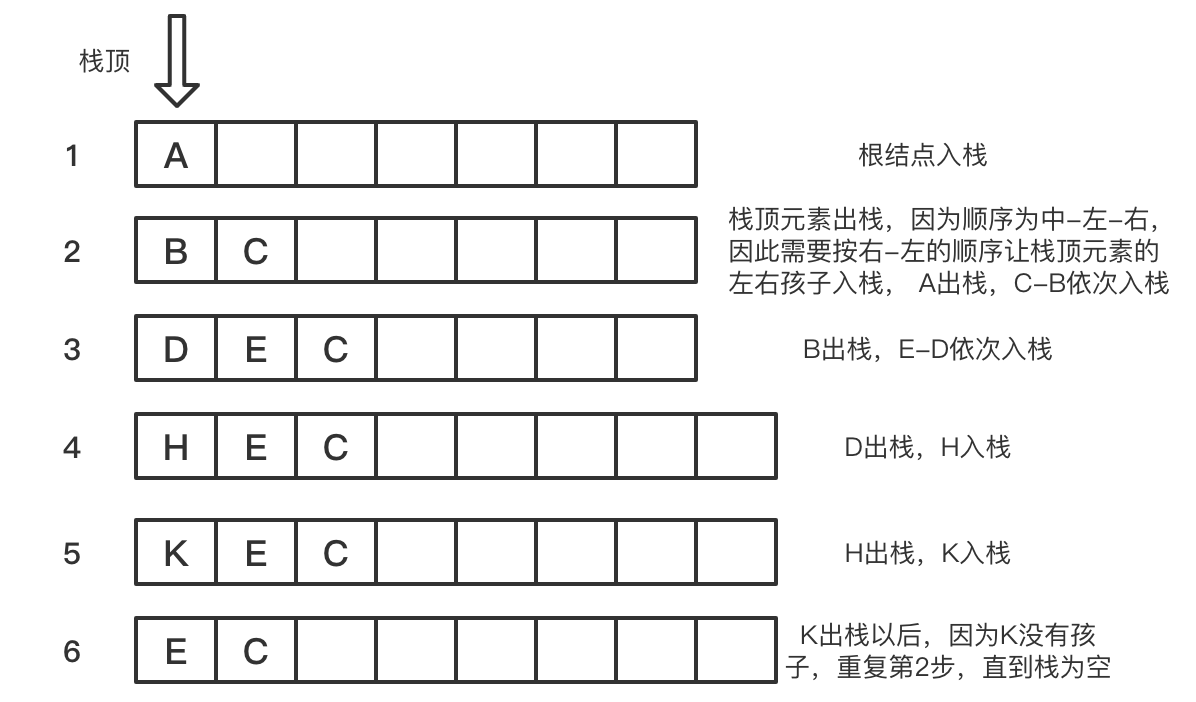

因为树是一种重复的结构，在遍历的过程中，我们需要不停地回溯，因此选择采用栈思想。

前序遍历的顺序为中-左-右。

void PreOrderTraverse_1(BiTree T) {
    if(!T) return;
    int depth = BiTreeDepth(T);
    BiTree *stack = (BiTree*)malloc(sizeof(BiTree)*depth);
    int top = -1;
    //根入栈
    stack[++top] = T;
    while(top>-1) {
        //根出栈，打印根结点的值
        BiTree cur = stack[top];
        top--;
        printf("%c",cur->data);
        //右孩子入栈
        if(cur->rchild) {
            stack[++top] = cur->rchild;
        }
        //左孩子入栈
        if(cur->lchild) {
            stack[++top] = cur->lchild;
        }
    }
    free(stack);
}

非递归-2

找到当前二叉树的最左结点，在此过程中依次打印结点的值并入栈
栈顶结点出栈，如果栈顶结点有右孩子，则当前二叉树变为栈顶结点的右子树，重复步骤1，否则一直出栈直到栈为空

void PreOrderTraverse_2(BiTree T) {
    if(!T) return;
    int depth = BiTreeDepth(T);
    BiTree *stack = (BiTree*)malloc(sizeof(BiTree)*depth);
    int top = -1;
    BiTree cur = T;
    while(cur || top>-1) {
        if (cur) {
            //找到最左结点
            printf("%c",cur->data);
            stack[++top] = cur;
            cur = cur->lchild;
        }else {
            //指向右孩子，重复遍历
            cur = stack[top];
            top--;
            cur = cur->rchild;
        }
    }
}

中序遍历

/*
 中序递归遍历T
 初始条件:二叉树T存在;
 操作结果: 中序递归遍历T
 */

递归

void InOrderTraverse(BiTree T)
{
    if(T==NULL)
        return ;
    InOrderTraverse(T->lchild); /* 中序遍历左子树 */
    printf("%c",T->data);/* 显示结点数据，可以更改为其它对结点操作 */
    InOrderTraverse(T->rchild); /* 最后中序遍历右子树 */
}

非递归
和前序类似，前序是中-左-右，因此我们是在入栈的过程中进行打印，中序为左-中-右，我们只需要将打印时机改为在出栈是打印即可。

void InOrderTraverse_1(BiTree T) {
    if(!T) return;
    int depth = BiTreeDepth(T);
    BiTree *stack = (BiTree*)malloc(sizeof(BiTree)*depth);
    int top = -1;
    BiTree cur = T;
    while(cur || top>-1) {
        if(cur) {
            stack[++top] = cur;
            cur = cur->lchild;
        }else {
            cur = stack[top];
            top--;
            printf("%c",cur->data);
            cur = cur->rchild;
        }
    }
}

后序遍历

/*
 后序递归遍历T
 初始条件:二叉树T存在;
 操作结果: 中序递归遍历T
 */

void PostOrderTraverse(BiTree T)
{
    if(T==NULL)
        return;
    PostOrderTraverse(T->lchild); /* 先后序遍历左子树  */
    PostOrderTraverse(T->rchild); /* 再后序遍历右子树  */
    printf("%c",T->data);/* 显示结点数据，可以更改为其它对结点操作 */
}

非递归-1
后序遍历的顺序为左-右-中 ，我们需要一个额外的lastVisit指针来记录最后一次访问的结点。

和其他的一样，找到最左结点，并且入栈
如果栈顶结点没有右孩子或者右孩子已经被访问过，我们才能将栈顶结点弹出并打印，否则，以栈顶结点的右子树开始重新遍历

void PostOrderTraverse_1(BiTree T) {
    if(!T) return;
    int depth = BiTreeDepth(T);
    BiTree *stack = (BiTree*)malloc(sizeof(BiTree)*depth);
    int top = -1;
    BiTree cur = T, lastVisit = NULL;
    while(cur || top>-1) {
        if(cur) {
            //找到最左侧结点
            stack[++top] = cur;
            cur = cur->lchild;
        }else {
            cur = stack[top];
            //如果没有右孩子或者右孩子已经被访问过，则需要出栈并打印
            if(!cur->rchild || lastVisit == cur->rchild) {
                printf("%c",cur->data);
                top--;
                lastVisit = cur;
                cur = NULL;
            }else {
                //有右孩子并且没有被访问过，开始访问右子树
                cur = cur->rchild;
            }
        }
    }
}

非递归-2
在前序遍历的非递归解法1中，我们的压栈顺序为右-左，因为后序遍历的顺序为左-右-中，因此我们对前序遍历的非递归解法1加以改造，改变入栈的顺序为左-右，在出栈的时候不是打印而是用另外一个新栈来进行入栈操作，最后将新栈依次出栈并打印即可。具体实现可参考代码部分

void PostOrderTraverse_2(BiTree T) {
    if(!T) return;
    int depth = BiTreeDepth(T);
    BiTree* stack = (BiTree*)malloc(sizeof(BiTree)*depth);
    BiTree* outStack = (BiTree*)malloc(sizeof(BiTree)*MAXSIZE);
    int top = -1;
    int outTop = -1;
    stack[++top] = T;
    while(top>-1) {
        BiTree topNode = stack[top];
        top--;
        outStack[++outTop] = topNode;
        if(topNode->lchild) {
            stack[++top] = topNode->lchild;
        }
        if(topNode->rchild) {
            stack[++top] = topNode->rchild;
        }
    }
    while(outTop>-1) {
        BiTree topNode = outStack[outTop--];
        printf("%c",topNode->data);
    }
}

层序遍历

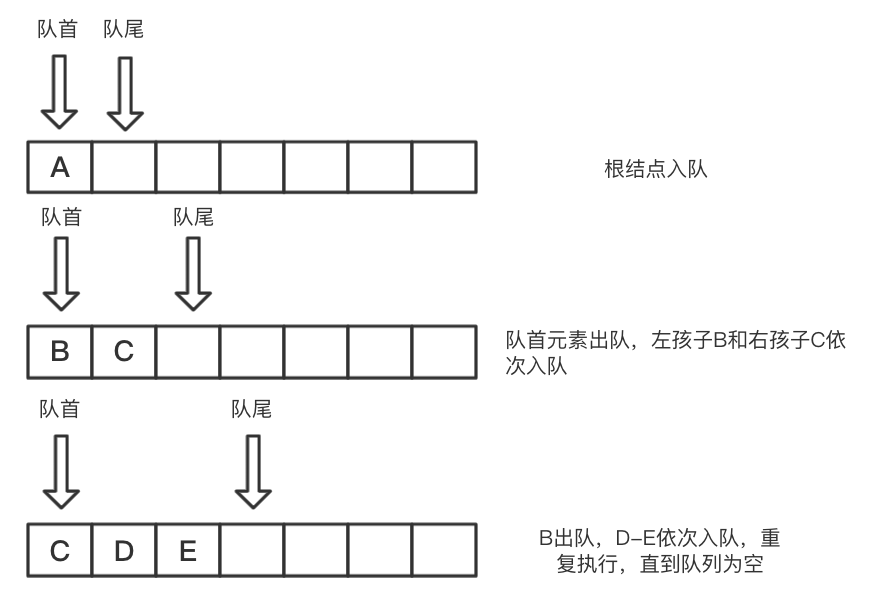

因为链式存储不是连续的内存空间，因此不能直接进行遍历。我们可以利用队列来进行遍历。

void LevelOrderTraverse(BiTree T) {
    if(!T) return;
    BiTree *queue = (BiTree*)malloc(sizeof(BiTree)*MAXSIZE);
    int prior = 0;
    int rear = 0;
    queue[rear++] = T;
    while(prior != rear) {
        BiTree head = queue[prior++];
        printf("%c",head->data);
        if(head->lchild) {
            queue[rear++] = head->lchild;
        }
        if(head->rchild) {
            queue[rear++] = head->rchild;
        }
    }
}

数据结构与算法-Day10-二叉树

树

二叉树

二叉树的特点

二叉树的性质

二叉树的存储

顺序存储

链式存储
