IDEA 使用SequenceDiagram插件绘制时序图

4,621 阅读1分钟

最近看代码,由于代码的调用层级深度比较多,层层深入到某处时,已经忘记了身处何处,虽然自己可以使用一些画图工具来时序图,但是,这种情况下,自己画时序图很繁琐,比较浪费时间,上网找了一下IDEA有一个插件可以自动生成时序图,工具名称:SequenceDiagram

下载安装

  方式1

  可以在IDEA的Plugins中搜索上面的插件名,就可以安装插件了,如下图:



  方式2

  如果在IDEA的插件搜索中未找到插件,可以从官网上下载,然后在IDEA中选择“本地安装”即可,插件的下载地址:https://plugins.jetbrains.com/plugin/8286-sequencediagram/versions。

使用方式

  1、选中方法名(注意不要选类名),然后点击鼠标右键(显示可选项),选择Sequence Diagram

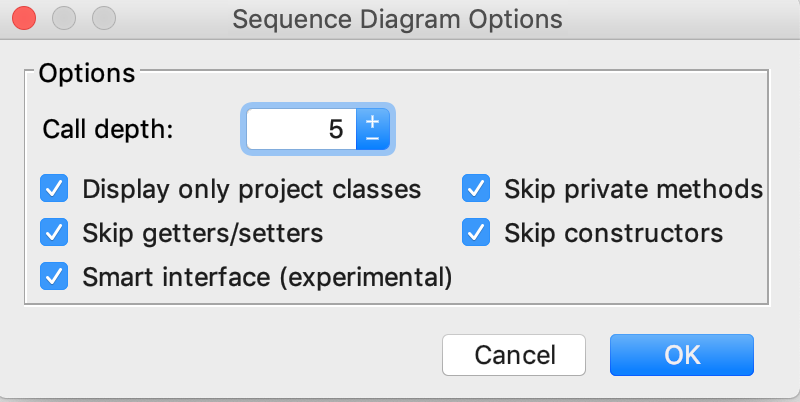

  2、根据弹出框,根据自己的情况,设置调用深度,点击OK就可以生成时序图了

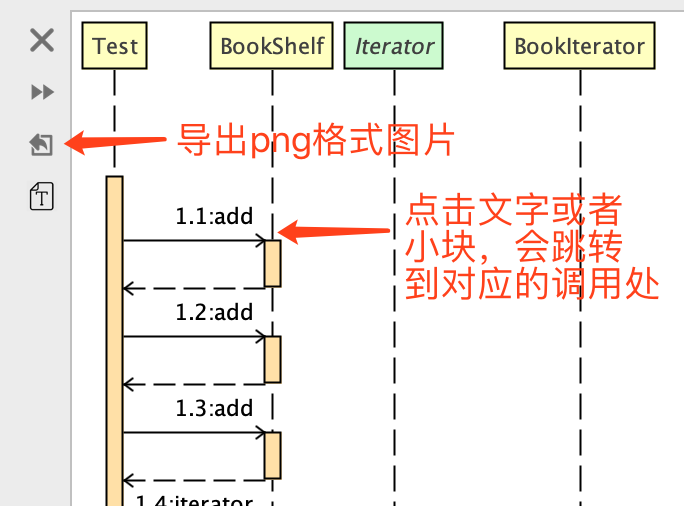

  3、查看生成的时序图
