一、SVG简述

1. 什么是SVG

SVG 是一种基于 XML 语法的图像格式，全称是可缩放矢量图（Scalable Vector Graphics）。其他图像格式都是基于像素处理的，SVG 则是属于对图像的形状描述，所以它本质上是文本文件，体积较小，且不管放大多少倍都不会失真。

2. 语法

SVG 代码都放在 svg 标签里。例如

<?xml version="1.0" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
"http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">ｖ
<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
  <circle cx="100" cy="50" r="40" stroke="black" stroke-width="2" fill="gray" />
</svg>

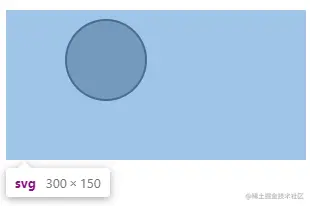

SVG 的 circle 用来创建一个圆。cx 和 cy 属性定义圆中心的 x 和 y 坐标。如果忽略这两个属性，那么圆点会被设置为 (0, 0)。r属性定义圆的半径。stroke为描边颜色，stroke-width为描边宽度，fill为填充颜色。 预览如图所示：

注：SVG的默认大小为300x150，（CSS规定了video、iframe、canvas等替换元素的默认尺寸都是300x150）

3. SVG形状

  • 矩形 rect
  • 圆形 circle
  • 椭圆 ellipse
  • 线 line
  • 折线 polyline
  • 多边形 polygon
  • 路径 path

4. SVG元素

4.1 <text>

text标签用于绘制文本。

<svg>
  <text x="50" y="25">Hello World</text>
</svg>

显示如下： text的x属性和y属性，表示文本区块基线（baseline）起点的横坐标和纵坐标。文字的样式可以用class或style属性指定。

4.2 <use>

use标签用于复制一个形状。

<svg>
  <circle id="myCircle" cx="5" cy="5" r="4"/>

  <use href="#myCircle" x="10" y="0" fill="blue" />
  <use href="#myCircle" x="20" y="0" fill="white" stroke="blue" />
</svg>

use的href属性指定所要复制的节点，x属性和y属性是左上角的坐标。另外，还可以指定width和height坐标。上述代码运行如图所示：

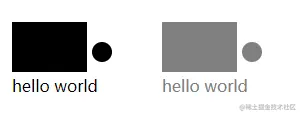

4.3 <g>

g标签用于将多个形状组成一个组（group），方便复用。

<svg>
  <g id="group">
    <rect x="10" y="20" height="50" width="75"/>
      <circle cx="100" cy="50" r="10"/>
    <text x="10" y="90">hello world</text>
  </g>

  <use href="#group" x="150" y="0" fill="gray"  />
</svg>

4.4 <defs>元素

defs元素用于自定义形状，它内部的代码不会显示，仅供引用。

 <svg>
   <defs>
     <g id="defs">
       <circle cx="50" cy="50" r="40" fill="none" stroke-width="2" />
       <circle cx="50" cy="50" r="10" />
     </g>
   </defs>
   <use href="#defs" x="0" y="0" fill="orange"  stroke="orange" />
 </svg>

运行结果如下：

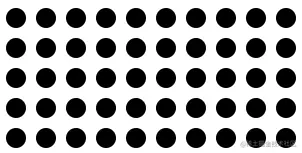

4.5 <pattern>

<pattern> 标签用于自定义一个形状，该形状可以被引用来平铺一个区域。

<svg>
   <defs>
     <pattern id="dots" x="0" y="0" width="30" height="30"  patternUnits="userSpaceOnUse">
       <circle fill="black" cx="10" cy="10" r="10" />
     </pattern>
   </defs>
   <rect x="0" y="0" width="100%" height="100%" fill="url(#dots)" />
 </svg>

5. SVG viewPort、viewBox

5.1 定义

viewPort 指的是SVG的视窗大小

viewBox 允许指定一个给定的一组图形伸展以适应特定的容器元素。

viewBox 属性的值是一个包含4个参数的列表 min-x, min-y, width and height， 以空格或者逗号分隔开， 在用户空间中指定一个矩形区域映射到给定的元素。

5.2 作用

以下面代码为例：

<svg width="300" height="300" viewBox="0 0 200 200" class="svg">
   <rect width="50" height="50" fill="#000">
</svg>

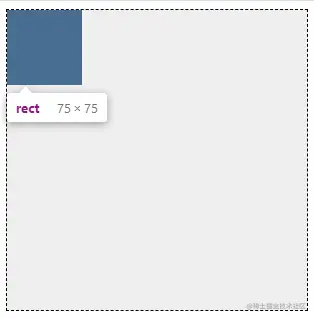

显示如下图所示：

  • SVG的viewport的大小就是300*300的矩形区域，用灰色填充。
  • viewBox的大小就是200*200的矩形区域，位置坐标为(0, 0)。这时候矩形（黑色色块）显示的大小为75*75（300/200*50）。

但是实际很多 SVG 的 viewBox 的宽高比和 viewport 的宽高比是不同的。那么在不同的情况下 viewBox 和 viewport怎么处理？viewBox 的4个参数到底有什么作用？viewBox 比 viewport区域大可以吗？SVG是怎么处理的呢？这就要和preserveAspectRatio属性值相关了。

preserveAspetRation 属性是和 viewBox 属性配合使用的，指出了如何缩放及如何对齐viewBox到viewport上。

如果没有指定viewBox属性，那么该属性是会被忽略的。它有两个参数，默认值为xMidYMid meet。 第一个参数有9个值：

  • xMinYMin
  • xMinYMid
  • xMinYMax
  • xMidYMin
  • xMidYMid（默认）
  • xMidYMax
  • xMaxYMin
  • xMaxYMid
  • xMaxYMax x 和 y 表示对齐的轴线，min，mid，max 示对齐的方式。min 往坐标小的方向对齐；mid 中对齐；max 往坐标大的方向对齐。

第二个参数有两个值可选：meet 和 slice：

  • meet 是将 viewBox 调整到可以在 svg 画布中完全展示。类似 css 里 background-size: contain（默认）
  • slice 是自动调整 viewBox 到撑满整个svg画布。类似 background-size: cover

preserveAspectRatio 还有个单独使用的参数：none。 来看一段代码：

<svg width="300" height="150" viewBox="0 0 200 200" class="svg" preserveAspectRatio="none">
  <rect width="50" height="50" fill="#000">
</svg>

这段代码和上面不同的是，SVG的 viewPort 高度修改为 150，并且 preserveAspetRation 设置为 none。 这段代码运行结果如图所示：

xMinYMin 强制等比例缩放，原始的正方形变成了长方形。

小tips： PS绘制的 SVG 与 AI 绘制的区别：

juejin.cn/post/687588…

二、SVG动画

1. SVG描边动画

主要是利用SVG的 stroke-dasharray 和 stroke-dashoffset 来实现。

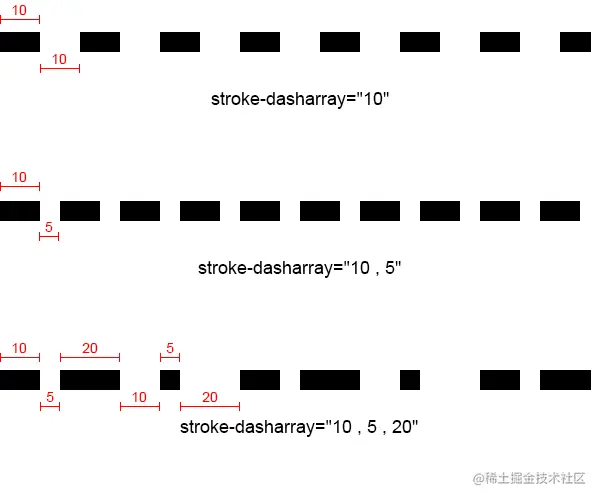

stroke-dasharray: 用于创建虚线，可以为多个值。 stroke-dasharray="10" 显示为：实线为 10，间隔为 10 的排布重复下去。 stroke-dasharray="10, 5" 显示为： 实线为 10，间隔为 5 的排布重复下去。

stroke-dashoffset：属性指定了dash模式到路径开始的距离，需要设置stroke-dasharray才生效。

例如：

jianxiujiucan.github.io/svg/stroke1…

tips: js的getTotalLength()方法可以获取到path的长度，以像素为单位，返回路径的长度（仅适用于path元素）。。

我们还可以利用这两个属性分别来实现SVG圆环进度条的动画。 例如： codepen.io/jianxiujiuc…

这两个动画实现的效果是一致的，但是实现的方法却不一样。一个是利用了dashoffset的距离偏移，另一个则是利用dasharray虚线的间距来实现。

我们可以通过这两个属性的特性来制作一些比较有趣的loading动画：

jianxiujiucan.github.io/svg/loading…

2. SVG路径动画

主要利用两个属性：offset-path和offset-distance。

offset-path：指定元素要遵循的运动路径，路径一般为SVG的path值。

offset-distance：表示运动的距离

利用路径offset-path让元素沿着不规则路径运动，结合offset-distance就可以让元素动起来。

例如：

.round{
    offset-path: path("M30.74,132.25c0,0,49-84,149-62s170,194,275,169s60-154,174-156s209,184,209,184");
}
@keyframes move {
    0% {
        offset-distance: 0%;
    }
    100% {
        offset-distance: 100%;
    }
}

jianxiujiucan.github.io/svg/offset-…

注意，路径也是有方向的，路径与绘制的起始结束的方向保持一致。如此路径是一个闭合路径，那么我们可以在PS或AI里修改路径的起始点来修改路径的方向。

具体操作可以看这篇文章： juejin.cn/post/688413…

元素沿路径运动的方向可以通过offset-rotate（之前属性为offset-rotation，已废弃）来设置，单位是deg。

需求应用： jianxiujiucan.github.io/svg/speed/i…

3. SVG变形动画

3.1 SVG 相同点数变形动画

 <svg style="width: 200px; height:200px" viewBox="0 0 200 200">
     <path fill="#1EB287">
         <animate attributeName="d"
            dur="2000ms"
            repeatCount="indefinite"
            calcMode="linear"
            keyTimes="0 ; 0.6 ;  1"
            values="
            M9.1,88.4c0,41.7,31.5,47.8,52.7,61.8c20.5,13.5,35.1,32,37.4,39.8c2-7.7,18.2-26.7,37.2-40.2c20.8-14.8,52.9-26.9,52.7-61.8c-0.4-63.6-57.8-64.8-90-21.1C66.7,23.7,9.1,25.6,9.1,88.4z;
M98.74,184.27c79.81-20.51,90-84.06,90-105.03c0-20.97-6.83-43.06-24.83-65.98c-13.55,5.04-43.15,7.27-65.17,0
    c-22.02,7.27-51.62,5.04-65.17,0C15.57,36.18,8.74,58.27,8.74,79.24C8.74,100.21,18.94,163.76,98.74,184.27z;
M90.6,149.3c22.9,0,65.5-0.6,91.7-0.9c-15.9-25.6-24.1-37.9-49.2-75.1C115.3,47.1,98.4,21.3,88.2,9
	c-8,11.9-25.4,41.3-42,69.7c-20.6,35.3-29,47.6-39.3,69.7C28.2,149.1,69.6,149.3,90.6,149.3z" />
      </path>
  </svg>

预览： jianxiujiucan.github.io/svg/path-an…

下面来解析一下上面的代码。

  • keyTimes: 和 CSS 中定义的 @keyframes 一样。通过 0-1 之间的值，定义每段动画完成的时间。keyTimes 需要和 values 里面定义的帧数一致。
  • calcMode: 用来定义动画具体的插值模型。取值有: discrete | linear[default] | paced | spline。具体可以参考 MDN。这里我们主要介绍一下 spline。该值表示每个动画间使用自定的贝塞尔变换曲线。一般来说，使用 linear 已经足够了，这样就不用麻烦去定义下面的 keySplines 属性。但是如果定义了spline，就必须要给keySplines赋值了。
  • keySplines：该值用来具体定义动画执行时的 贝塞尔曲线。使用格式是通过 ; 来分隔每一个值。即，cubic-bezier(.31,.57,.93,.46) 为一组。使用 keySplines 表达，则为：keySplines = ".31,.57,.93,.46;"。当然，里面的贝塞尔曲线组数为 整个动画帧数 - 1。
  • value ：value值里存放要变形的SVG path路径，注意一定是path格式。并且每个要变形的形状的路径的点数需要保持一致，否则没有过渡效果。如果点数不一致，可以在AI等可以绘制SVG的软件里，通过增减锚点来达到一致。

3.2 SVG任意点数变形动画

当我们的路径动画锚点特别多，就不适合用上面的方式来进行变形了，毕竟增删锚点也是个很累人的活。 这时候可以依靠插件来实现任意点数的变形动画。

主要使用两个插件：TweenMax.min.js、MorphSVGPlugin.min.js。

插件的官方网站： www.tweenmax.com.cn/start/morph…

效果如图：

DEMO： jianxiujiucan.github.io/demo/svg.ht…

三、SVG制作字体

1. Unicode

首先来了解一下Unicode。Unicode（统一码、万国码、单一码）是计算机科学领域里的一项业界标准，包括字符集、编码方案等。Unicode 是为了解决传统的字符编码方案的局限而产生的，它为每种语言中的每个字符设定了统一并且唯一的二进制编码，以满足跨语言、跨平台进行文本转换、处理的要求。

简言而之，每一个字符（中文or英文）都有对应的一个Unicode。

中文范围 4E00（对应的中文为一）~ 9FA5（对应的中文为龥）。

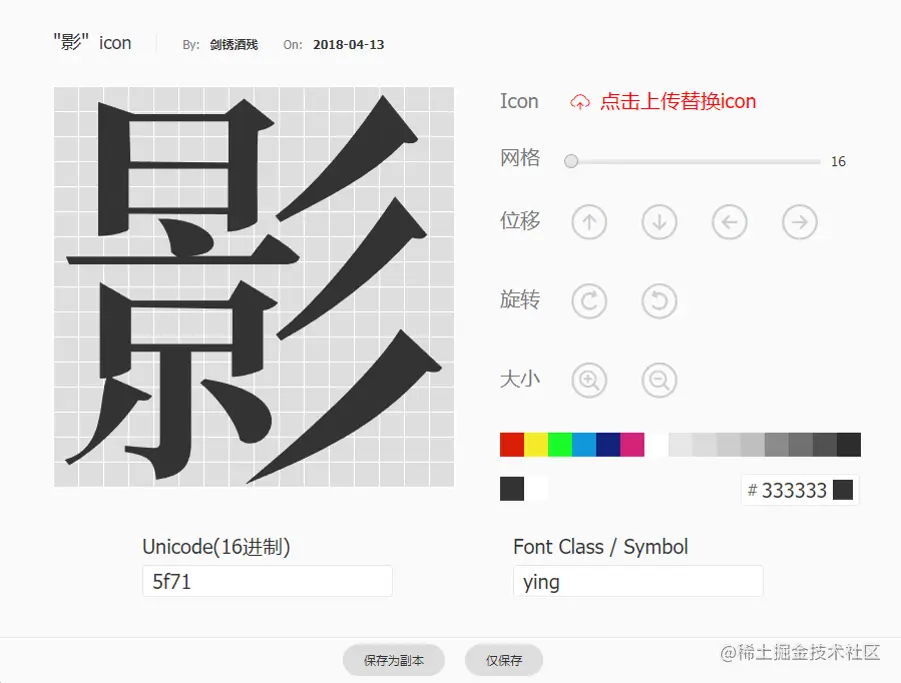

可以通过线上的网站来查到汉字对应的Unicode值。 www.atool.org/chinese2uni…

2. 字体上传

我们可以通过阿里的图标库来上传字体文件 www.iconfont.cn

3. iconfont

Iconfont 就是指用字体文件取代图片文件，来展示图标、特殊字体等元素的一种方法。使用iconfont制作图标已经成为主流。

同样通过阿里的图标库来创建iconfont文件。但是除了官网上的注意点之外，还有几点是一定要注意的：

图形一定要对齐像素格，将线对齐在像素格中。如未对齐像素格，单精屏显示器线框会发虚。

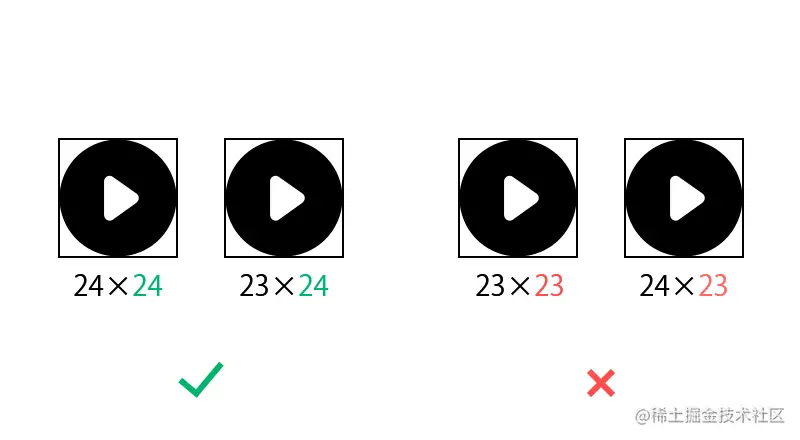

在限定边框内绘制完成图形，并且高度不要使用奇数，否则图标会发虚。
