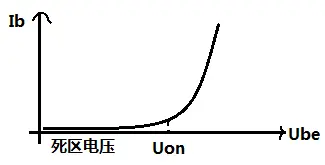

1.输入特性
以NPN举例，输入特性研究的是三极管输入端Ube电压和Ib电流关系；
输入端Ube电压和B点电流类似二极管伏安特性曲线。
Ib从0开始增加，Ube电压从0增加，当到达Uon时，三极管be极开始导通，Ib会迅速增加，输入信号要加静态直流偏置信号，给它电位抬高，确保输入信号可以完整不失真地放大。

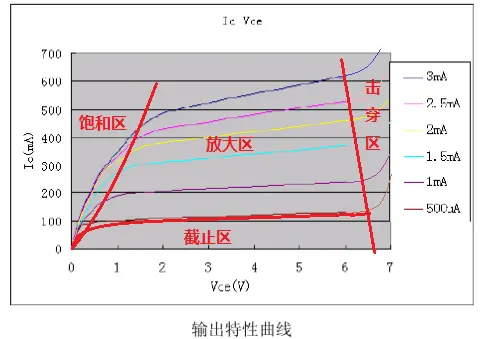

2.输出特性
以NPN举例，输出特性研究的是三极管Uce电压和Ic关系；
当Ib增加到某个值时，Ic不在增加了，此时三极管进入临界饱和状态，如果Ib在增加，此时三极管进入饱和状态。深度饱和Ib越大越好，Rc越大越好。
那么，输出特性三个状态：
截止状态：Ube<Uon，be结没导通时，相当于Ib无电流，管子就没导通，不管Uce如何增加，Ic因为没导通，C极电流是一个很小的漏电流；
放大状态：Uc>Ub，Ub-Ue>Uon，βIb=Ic；
饱和状态：Ub>Uc，Ub-Ue>Uon，Uce<0.3V，βIb>Ic，Ic不受Ib控制，而受Vce影响，Vce略增，Ic显著增加。
