Learning deep transmission network for efficient image dehazing

2020-04-18 357 阅读4分钟

Multimedia Tools and Applications 2018

Zhigang Ling, Guoliang Fan, Jianwei Gong, Siyu Guo

简介

文章设计了一个传输网络来估计传输图来进行去雾。文章的亮点在于考虑了不同的颜色受光波长的影响，在传输过程中的损耗不同。此外文章研究了其他网络和其他算法，以及对大气散射模型做了较为细致的分析。

Motivation

文章提出了几个问题：

过去提出的一些先验并不完全适应真实的场景。
一些端到端的网络未能利用投射图和大气光之间的物理模型。
过去的大多数算法都认为RGB三通道具有相同的传输值，而实际上三个通道仍然有一定的区别。

Background

文章介绍了来自Koschmieder[20]提出的大气散射模型，主要由直接衰减（direct attenuation）和遮蔽光（veiling light）组成：

I(x,\lambda)=\frac{E_{\infty}(\lambda)r(\lambda)}{{d(x)}^2}e^{-\beta(\lambda)d(x)}+E_{\infty}(\lambda)(1-e^{-\beta(\lambda)d(x)}) \tag{1}

d(x) is the depth of a scene point x from the observer and λ is the wavelength. 其中 $d(x)$ 表示传感器在点 $x$ 观察到的距离， $\lambda$ 为波长， $E_{\infty}(\lambda)$ 为horizon brightness(视野亮度)， $r(\lambda)$ 为物体固有的反射率。该公式的 $\frac{E_{\infty}(\lambda)r(\lambda)}{{d(x)}^2}e^{-\beta(\lambda)d(x)}$ 反映了场景辐射是如何衰减的， $E_{\infty}(\lambda)(1-e^{-\beta(\lambda)d(x)})$ 是造成色偏的核心因素。

如果用单色照相机拍摄的图像可以用如下公式表达[27]：

I(x,\lambda)=I_\infty \rho(x,\lambda)e^{-\beta(\lambda)d(x)}+I_\infty(1-e^{-\beta(\lambda)d(x)}) \tag{2}

其中 $I_\infty$ 为大气光， $\rho(x,\lambda)$ 为物体反射率， $t(x)=e^{-\beta(\lambda)d(x)}$ 为传输图。

而散射系数 $\beta(\lambda)$ 和大气波长有关。在可见光谱上，Rayleigh大气散射定律提供了散射系数与波长之间的关系，如下所示：

\beta(\lambda)=\frac{3.912}{V}(\frac{\lambda}{0.55})^s \tag{3}

其中 $V$ （km）为可视距离，波长 $\lambda$ 的单位是 $\mu m$ ，而 $s \in[-4,0]$ 取决于确切粒径和可视距离：

s=2[\tanh(p_1(w+p_4-1))]+p_2e^{-p_3(w+p_5)^2}

w=\log_{10}r_e

r_e=10\left(\frac{0.05}{V}\right)^{0.5}

对于无雾晴朗天气，空气中的颗粒，与光的波长相比非常小，因此散射系数与波长的相关性很强，即 $s=−4$ ，短（蓝色）波长占主导，因此天空呈现出蓝色。

对于雾颗粒，与光的波长相比，组成粒子（水滴）大，所有具有不同波长的光均被散射，因此会看到灰（或白色）雾，其中 $s=0$ 。

而气溶胶产生了大范围的大气条件，其粒径介于微小的空气分子（10−4μm）和大雾滴（1−10μm）之间。因此，此类气雾环境（如轻度雾霾）对波长高度敏感。

对于DCP算法，其暗通道可以表达为：

L^{dark}(x)=\min_{y\in \phi(x)}\min_{c\in\{r,g,b\}}\left(\frac{I^c(y)}{I^c_\infty}\right) \tag{4}

如果使用归一化以后的图像的暗通道可以表达为：

L_n^{dark}(x)=\min_{y\in\phi(x)}\min_{c\in \{r,g,b\}}\left(\frac{L^c}{I^c_\infty}\right)=\min_{y\in\phi(x)}\min_{c\in \{r,g,b\}}\left(\rho^c(y)\right) \tag{5}

会发现这和物体本身的反射率有关。

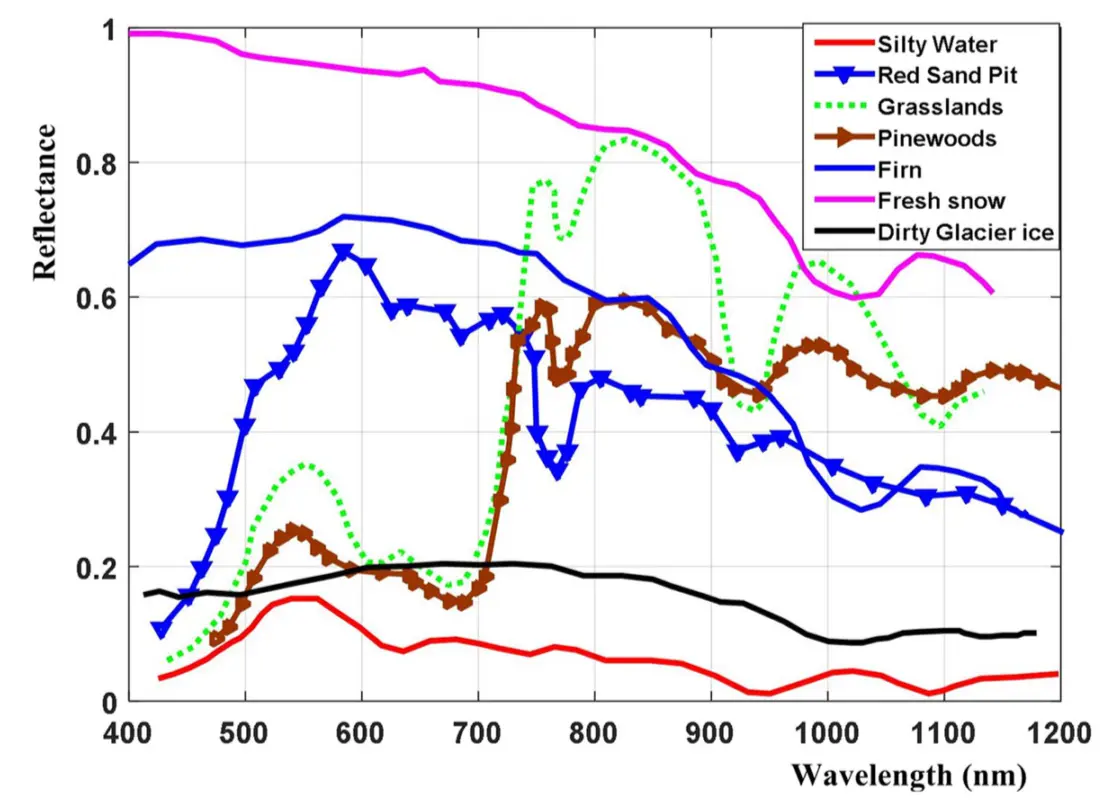

显然，根据上图所示的自然物体的反射率，雪，冷杉和天空区域的反射率没有在任何波长处接近零，因此DCP不适用于这些物体。

Model

给定一个模糊图像I，我们首先将该模糊图像标准化为A的深度网络输入对于给出的有雾图I，文章将其标准化为 $I_n(x)=1-\frac{I(x)}{I_\infty}$ ，和公式（2）联立可得：

I_n(x)=(1-\rho(x))t(x) \tag{6}

文章将 $I_n(x)$ 作为输入。其中 $I_\infty$ 为大气光，被设置为[255,255,255]

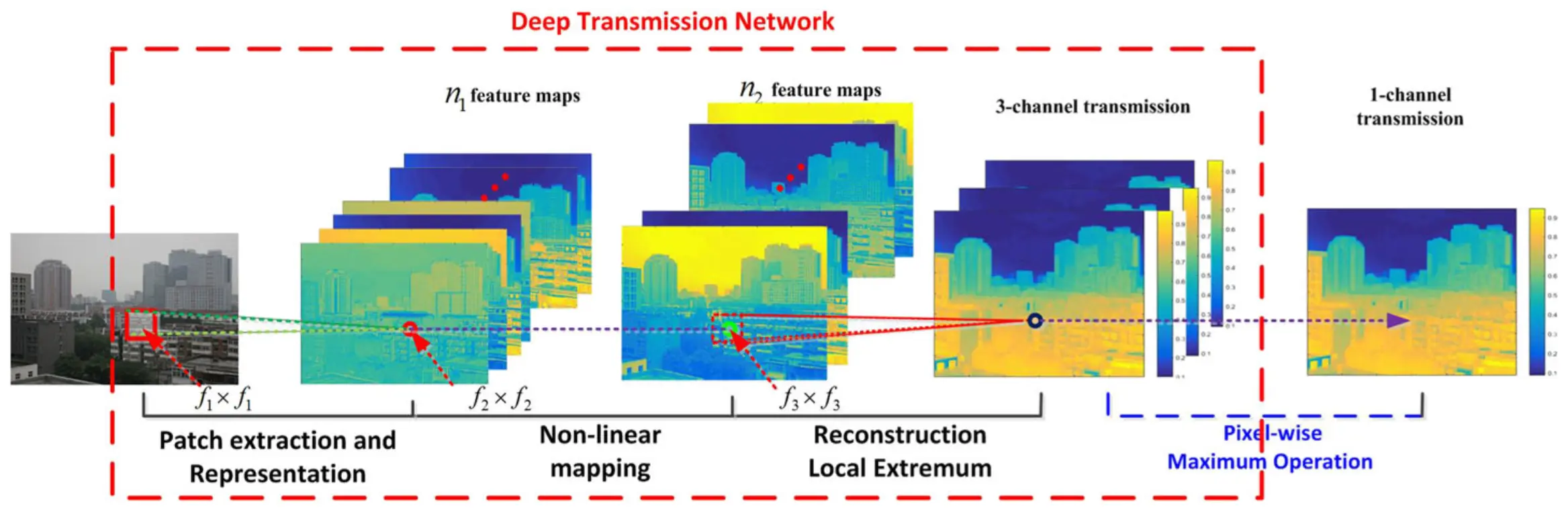

该网络由3个卷积层和一个max函数组成。其中 $f_2=1$ ，为1*1卷积。其中4个操作公式如下：

F_1(I_n)=\min(\max(0,W_1*I_n+B_1),1) \tag{7}

F_2(I_n)=\min(\max(0,W_2*F_1(I_n)+B_2),1) \tag{8}

F_3(I_n)=\min(\max(0,W_3*F_2(I_n)+B_3),1) \tag{9}

F_4(I_n(x))=\max_{y\in\Omega(x)}F_3^c(I_n(y)) \tag{10}

最后输出为3通道的传输图。该网络使用 $l_2$ 损失。使用和DCP同样的方法估计大气光，使用这个大气光将图像归一化以后再输入到网络中。此外，使用了一个增强曝光的算法提高去雾结果的亮度。

数据和训练

数据集

文章建立了一个具有波长敏感性的有雾数据集。首先，我们从给定的无雾图像中随机采样许多大小为r×r的小块，并假设同一块中的所有像素趋向于具有相同的深度值。然后，我们采用以下过程为图像补丁构建朦胧的副本。

文章从无雾图像中采样r×r的图像块，并假设同一块中所有像素具有相同的深度值。
随机产生 $[0.1,50]$ （km）范围内的可见距离V，并通过公式3构造RGB通道的散射系数 $\beta_c(c=r,g,b)$ ，其中红色，绿色和蓝色的波长分别设置为0.7μm，0.55μm和0.435μm。
随机产生一个在 $[0.01,V]$ 范围内的局部深度值d，然后建立透射图 $t_c$ 。
设置大气光 $I_\infty=[255,255,255]$ 。
根据大气散射模型合成即可。
测试集1：D-HAZY由Middelbury和NYU组成（合成数据集）
测试集2：FRIDA和FRIDA2（合成数据集）

训练设置

SGD优化器

对比和测试

测试指标

MSE
SSIM

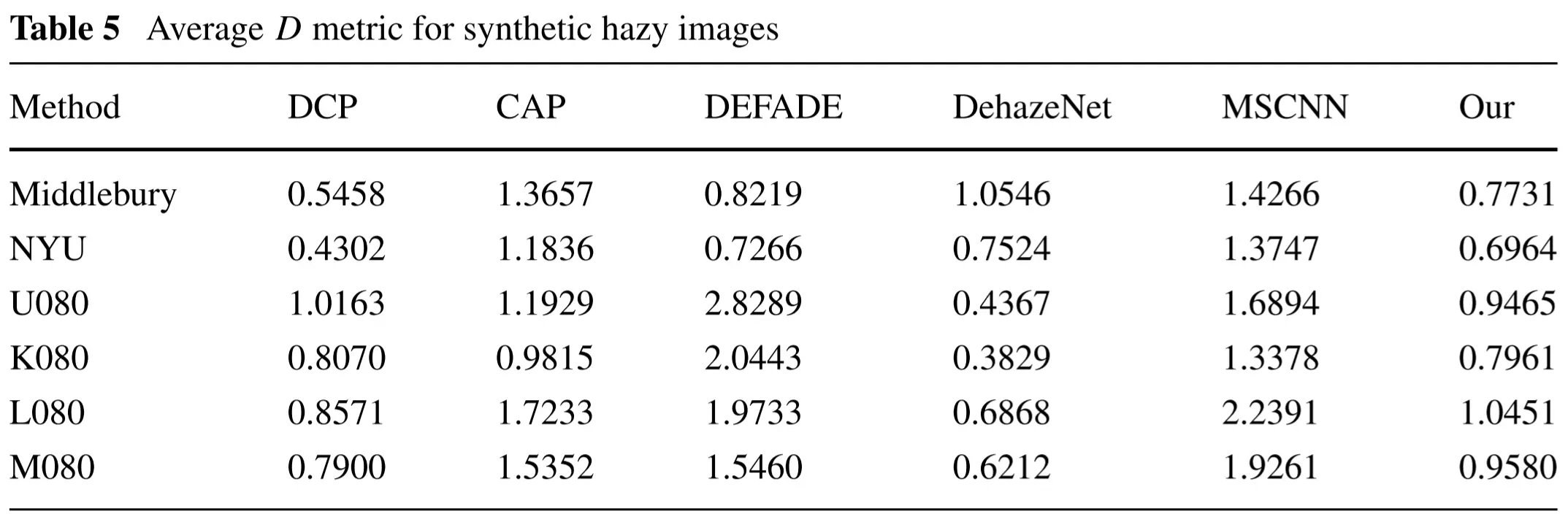

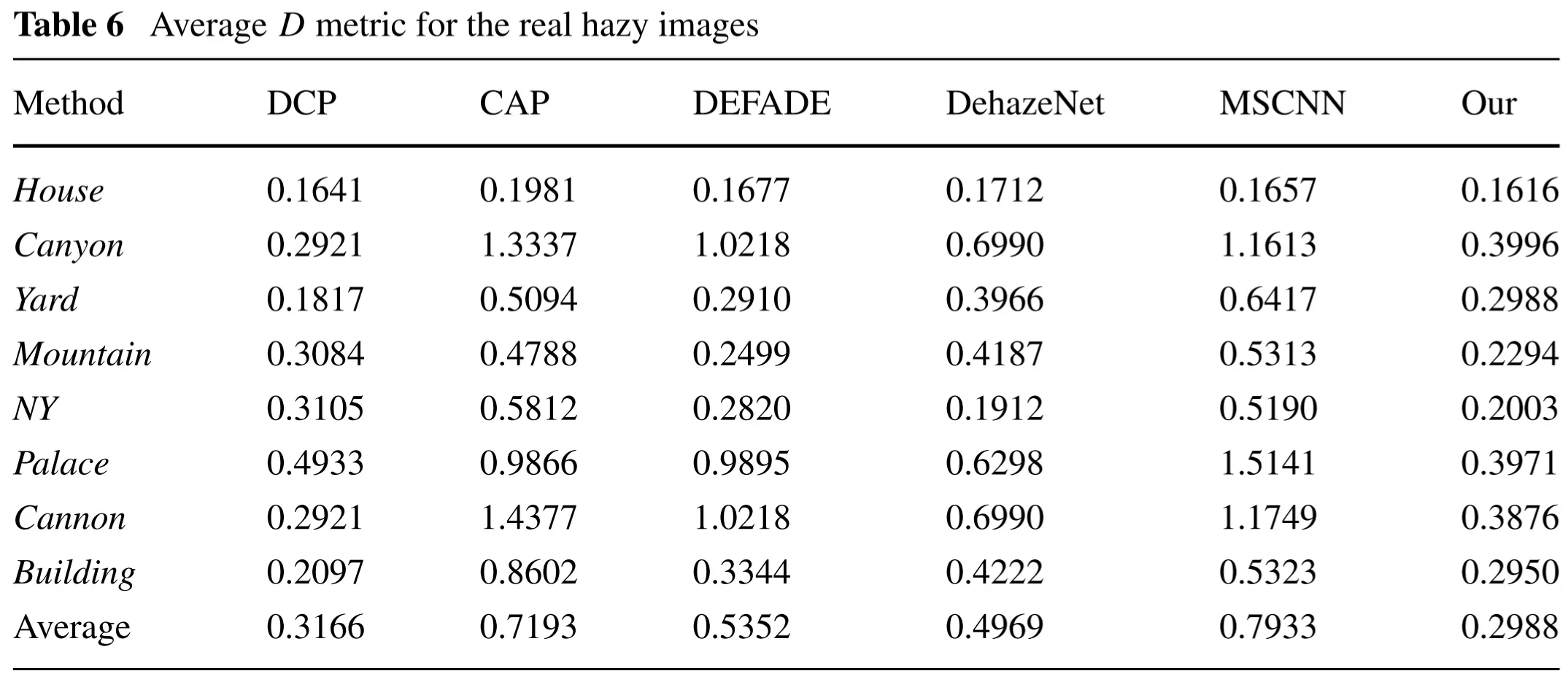

当没有Gth时，采用Choi等人提出的感知雾密度D。D值越小，表示图像除雾方法的除雾性能越好。但，当过度去雾是，也会使D值小。

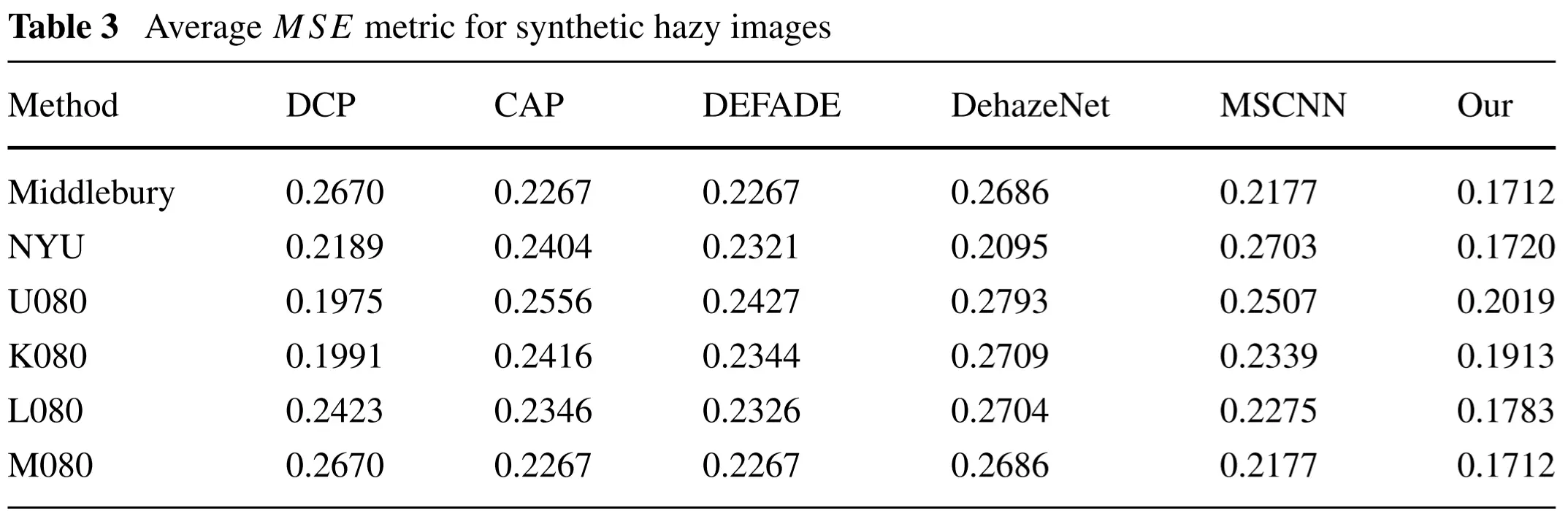

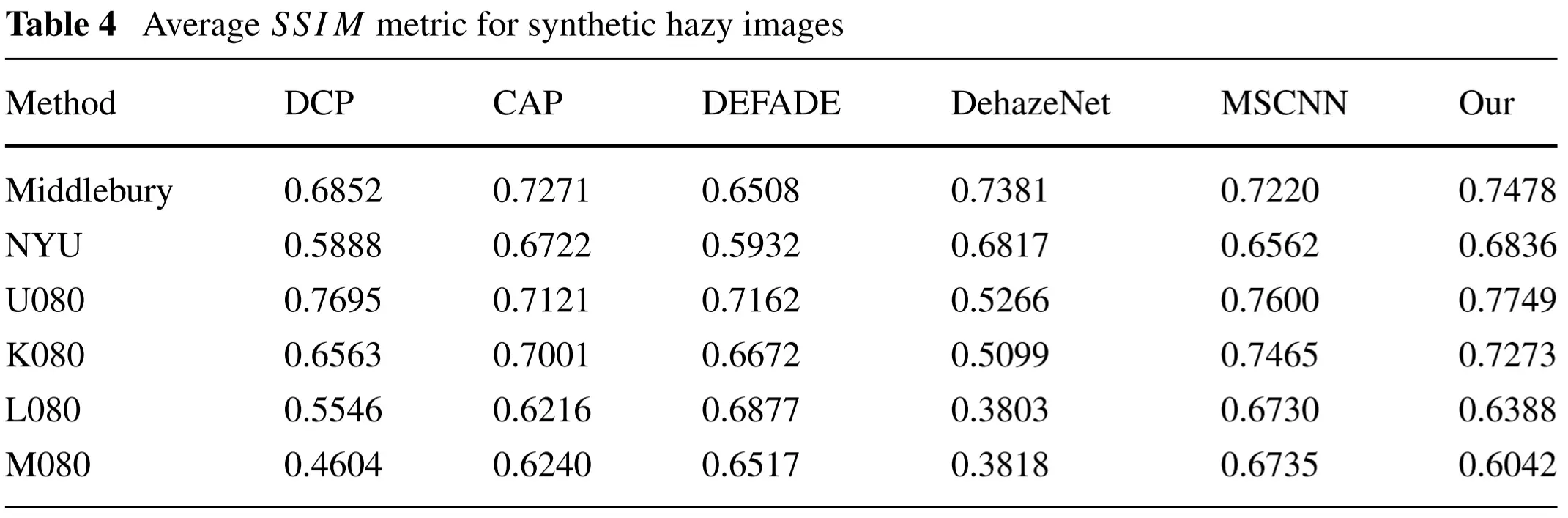

指标对比

文章对比了3通道输出深度传输网络（3CDTN），1通道输出深度传输网络（1CDTN）。此外，文章将像素最大操作应用于3CDTN的输出，以开发一个称为1CM3CDTN的1通道输出深度传输网络

这个数据表现出了三通道输出的结果较好。

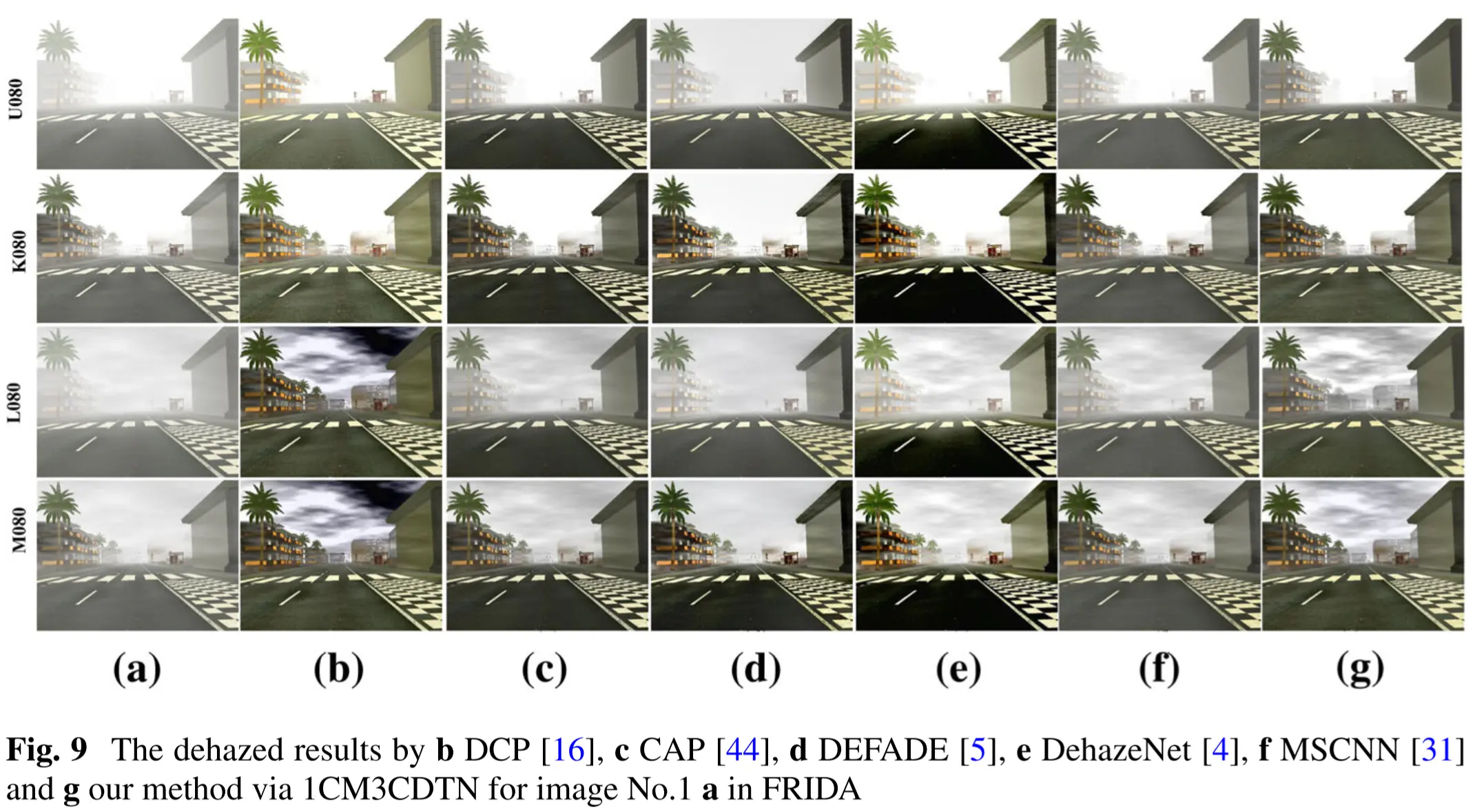

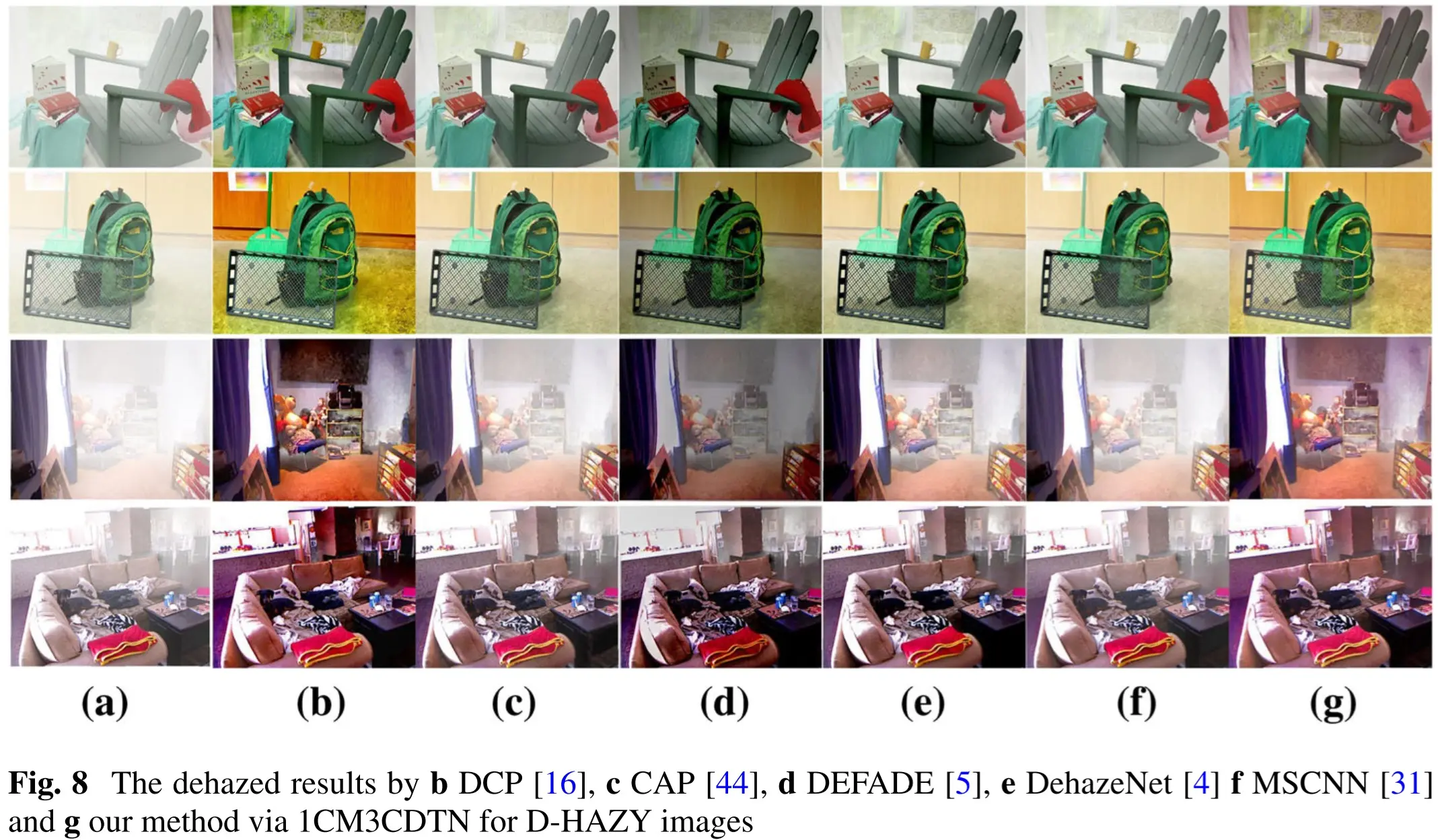

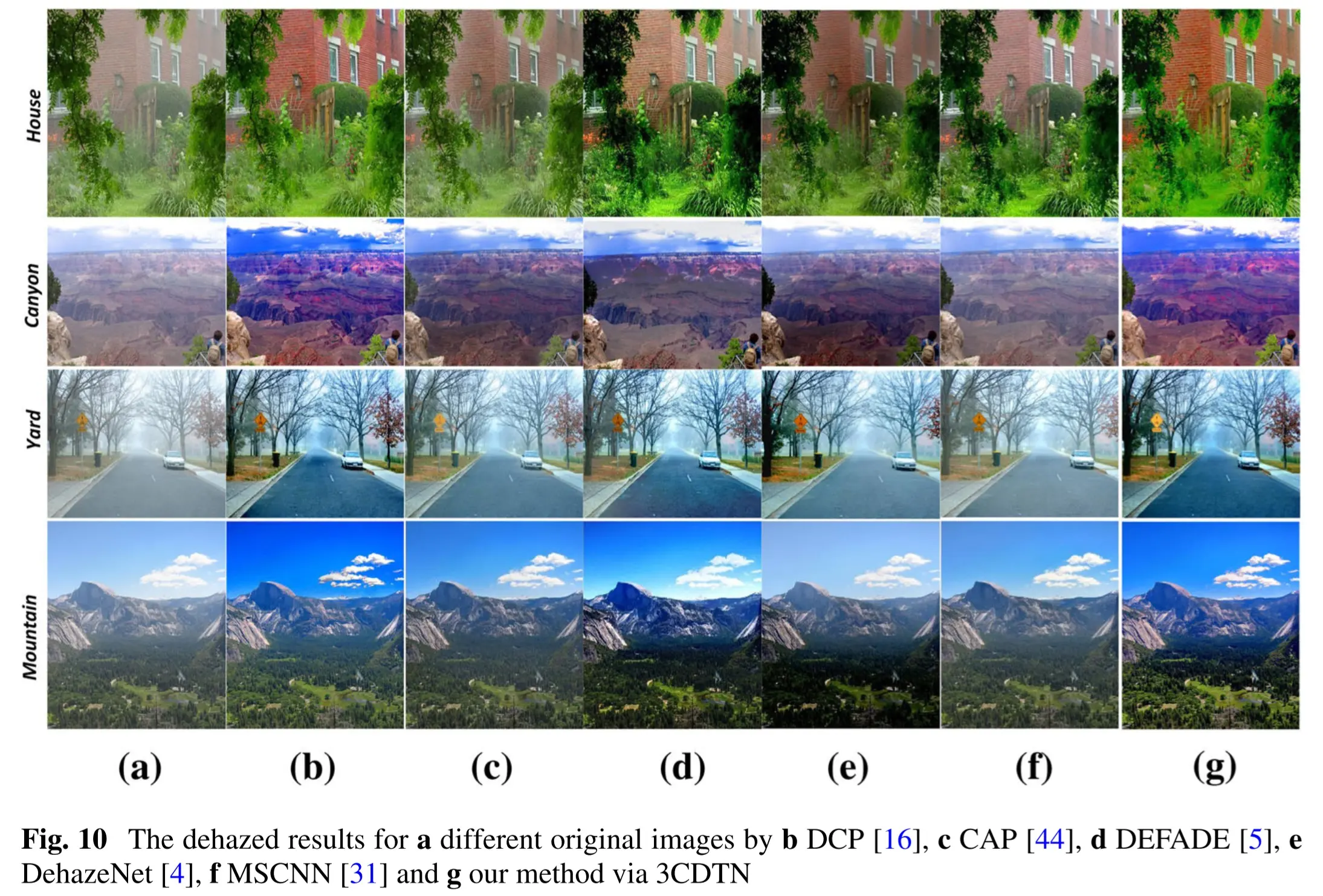

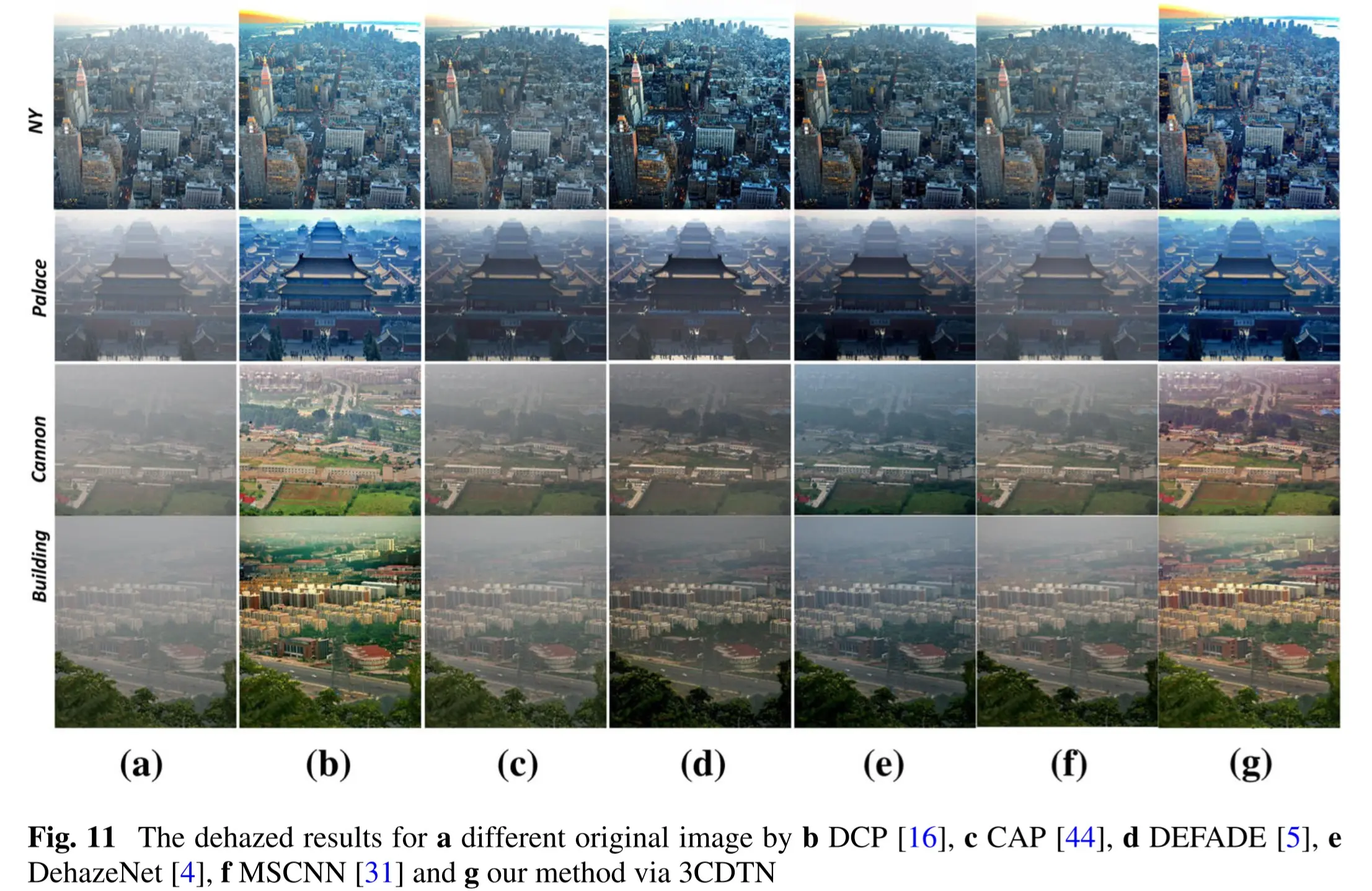

结果展示
