准备工作

可以先了解下OC的内存布局，在抽丝剥茧的来看block的底层代码，才会事半功倍，可参考我的另一篇文章从C语言看OC的内存布局。

什么是block

block的本质是一个封装了函数调用和函数调用其上下文的oc对象（有isa指针），是oc对于闭包的对象实现。
block执行的代码，是在编译的时候已经生成好的。
block是OC中可以捕获自动变量的匿名函数,一对{}包裹的内容是匿名函数的作用域

{
int temp = 5;
int(^Blcok)(int) = ^int(int num){
  return num*temp；
}
Block(2);
}

block的底层实现原理

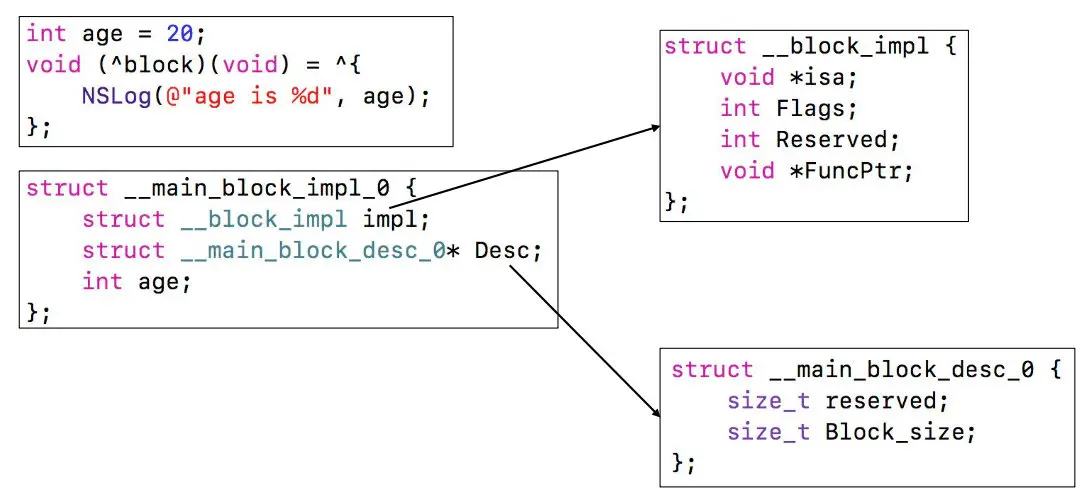

通过一个列子来看编译后的block在底层数据结构是如何的（放在main函数中）

编译后的结构体含义：

__main_block_impl_0：__main:代表block被定义在main函数中，_0代表main函数中的第一个block，如果你在方法名为method的函数中定义一个block，就会出现struct __method_block_impl_方法顺序这样的结构体，包含了自动变量的一个结构体。

__block_impl：它也是block的真实定义，只是为block服务的。

__main_block_desc_0：这个结构体中包涵了block的相关描述信息。

__main_block_func_0是FuncPtr对应的结构体。

结构中相关参数含义：

impl->isa：就是isa指针，可见它就是一个OC对象。

impl->FuncPtr：是一个函数指针，也就是底层将block中要执行的代码封装成了一个函数，然后用这个指针指向那个函数,具体是__main_block_func_0。

Desc->Block_size：block占用的内存大小。

age：捕获的外部变量age，可见block会捕获外部变量并将其存储在block的底层结构体中。

调用流程

调用block()时，通过函数指针FuncPtr找到封装的函数__main_block_func_0），并将block的地址作为参数传给这个函数进行执行。
把block传给函数是因为函数执行中需要用到的某些数据是存在block的结构体中的(比如捕获的外部变量)。如果定义的是带参数的block，调用block时是将block地址和block的参数一起传给封装好的函数

static void __main_block_func_0(struct __main_block_impl_0 *__cself) {

            printf("block\n");
}

block的内存管理

block变量补获机制

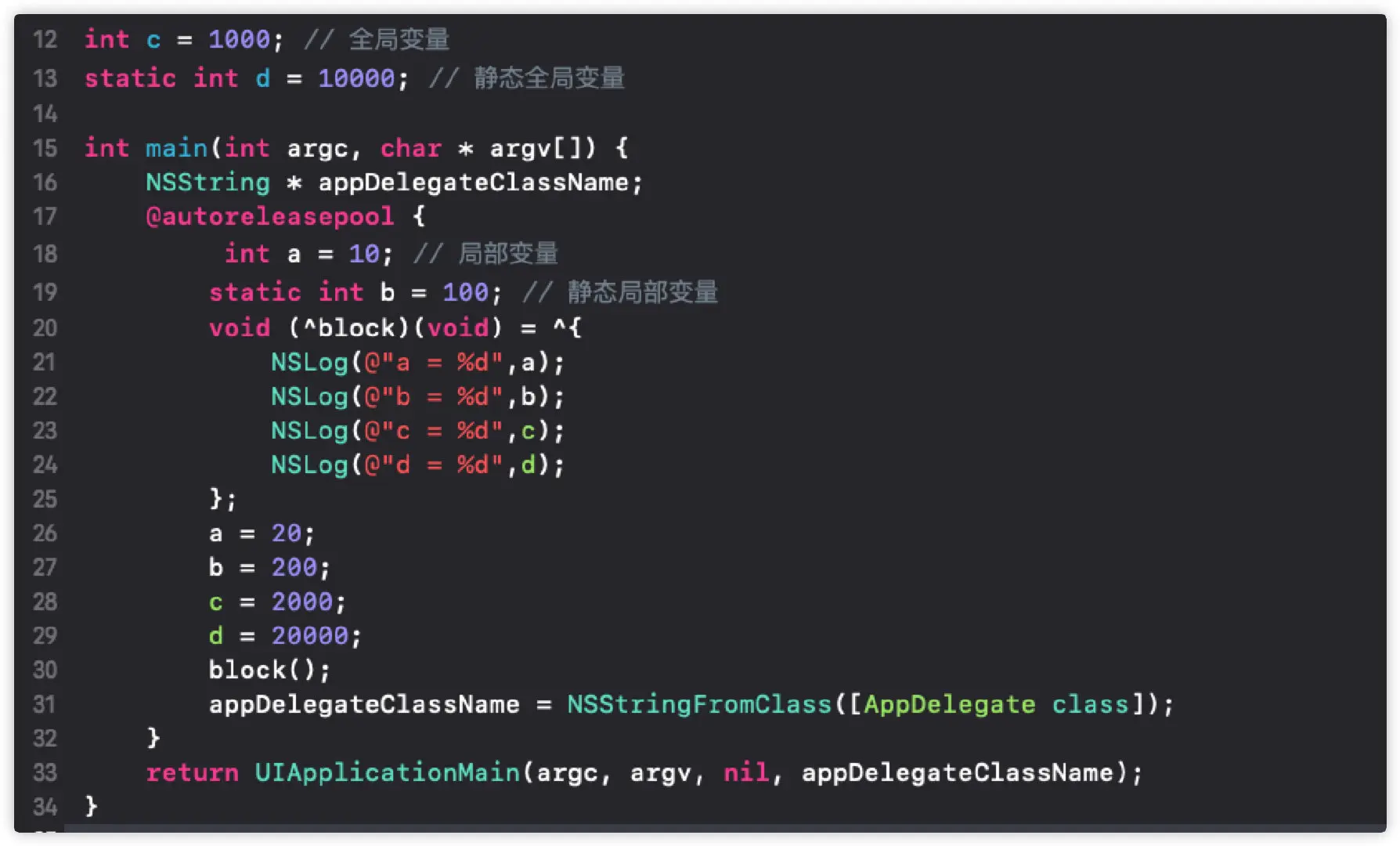

block外部的变量是可以被block捕获的，不同类型的变量的捕获机制是不一样的。先看一个示例

打印结果

2020-03-03 16:13:11.961928+0800 TESTTerminal[7330:255792] a = 10
2020-03-03 16:13:11.962546+0800 TESTTerminal[7330:255792] b = 200
2020-03-03 16:13:11.962612+0800 TESTTerminal[7330:255792] c = 2000
2020-03-03 16:13:11.962681+0800 TESTTerminal[7330:255792] d = 20000

先通过命令行运行xcrun -sdk iphoneos clang -arch arm64 -rewrite-objc main.m将这个main.m文件转成编译后的c/c++文件，看下block的在编译后底层存储结构是怎么样的：

struct __main_block_impl_0 {
  struct __block_impl impl;
  struct __main_block_desc_0* Desc;
  int a;
  int *b;
};

总结：只有2个局部变量被捕获了，而且2个局部变量的捕获方式还不一样，这就牵涉到block变量补获机制了

全局变量的捕获

不管是普通全局变量还是静态全局变量，block都不会捕获。因为全局变量在哪里都可以访问，所以block内部不捕获也是可以直接访问全局变量的，所以外部更改全局变量的值时，block内部打印的就是最新更改的值。

静态局部变量的捕获

我们发现定义的静态局部变量b被block捕获后，在block结构体里面是以int *b;的形式来存储的，也就是说block其实是捕获的变量b的地址，block内部是通过b的地址去获取或修改b的值，所以block外部更改b的值会影响block里面获取的b的值，block里面更改b的值也会影响block外面b的值。

普通局部变量的捕获

普通局部变量：就是在一个函数或代码块中定义的类似int a = 10;的变量，它其实是省略了auto关键字，等价于auto int a = 10，所以也叫自动变量（auto）
普通局部变量和静态局部变量的区别

普通局部变量被block捕获后再block底层结构体中是以int a;的形式存储,并且在block内部重新定义了一个变量来存储这个值
block外部和里面的a其实是2个不同的变量，所以外面更改a的值不会影响block里面的a。所以打印的结果是a = 10。

变量作用域和生命周期

以上面的列子来说明

全局变量：在一个文件内定义的全局变量，作用域是声明此变量所在的文件，但是在另一个文件中通过extern 全局变量名的声明，就可以使用全局变量。
静态全局变量：用static修饰的全局变量，作用域是声明此变量所在的文件，其他的文件即使用extern声明也不能使用
普通局部变量：作用域在函数作用域内，和函数生命周期一样
静态局部变量：生命周期和整个程序的生命周期是一样的，但是作用域只限制在这个函数大括号类，出了这个大括号，外面无法访问它

思考

为什么普通局部变量要捕获值，跟静态局部变量一样捕获地址不行吗？

答：因为普通局部变量a在出了大括号后就会被释放掉了，这个时候如果我们在大括号外面调用这个block，block内部通过a的指针去访问a的值就会抛出异常，因为a已经被释放了。而静态局部变量的生命周期是和整个程序的生命周期是一样的，也就是说在整个程序运行过程中都不会释放b.

既然静态局部变量一直都不会被释放，那block为什么还要捕获它？

静态局部变量作用域只限制在这个大括号类，出了这个大括号，虽然它还存在，但是外面无法访问它。block里面的代码在底层是被封装成了一个函数，那这个函数肯定是在b所在的大括号外面，所以这个函数是无法直接访问到b的，所以block必须将其捕获。

    答案正是因为变量作用域和生命周期不同

block中对象型的局部变量的捕获

block中对象类型和对基本数据类型变量的捕获是不一样的，对象类型的变量涉及到强引用和弱引用的问题。

如果block是在栈上，不管捕获的对象时强指针还是弱指针，block内部都不会对这个对象产生强引用。所以我们主要来看下block在堆上的情况

下面看下强引用的对象被block捕获后在底层结构体中是如何存储的-

// OC代码
int main(int argc, const char * argv[]) {
    @autoreleasepool {

        Person *person = [[Person alloc] init];
        person.age = 20;

        void (^block)(void) = ^{
            NSLog(@"age--- %ld",person.age);
         };
        block();

    }
    return 0;
}

// 底层结构体
struct __main_block_impl_0 {
  struct __block_impl impl;
  struct __main_block_desc_0* Desc;
  Person *__strong person;
};

可以看到和基本数据类型不同的是，person对象被block捕获后，在结构体中多了一个修饰关键字__strong。

同理，如果是弱引用，则底层结构体将是下面这样

struct __main_block_impl_0 {
  struct __block_impl impl;
  struct __main_block_desc_0* Desc;
  Person *__weak weakPerson;
};

block中weakPerson的关键字变成了__weak

捕获的对象类型变量的关键字

block中修饰被捕获的对象类型变量的关键字主要是__strong、__weak，另外外还有一个__unsafe_unretained。

copy函数的流程

当block被拷贝到堆上时是调用的copy函数，copy函数内部会调用_Block_object_assign函数，_Block_object_assign函数就会根据这3个关键字来进行操作

如果关键字是__strong，那block内部就会对这个对象进行一次retain操作，引用计数+1，也就是block会强引用这个对象。也正是这个原因，导致在使用block时很容易造成循环引用。

如果关键字是__weak或__unsafe_unretained，那block对这个对象是弱引用，不会造成循环引用。所以我们通常在block外面定义一个__weak或__unsafe_unretained修饰的弱指针指向对象，然后在block内部使用这个弱指针来解决循环引用的问题。

self变量的捕获

OC中一个对象调用方法，其实就是给这个这个对象发送消息。比如我调用[self test]，它转成C语言后就变成了objc_msgSend(self, @selector(test)),self这里就是一个局部变量。

 - (void)test{
    void (^block1)(void) = ^{
        NSLog(@"%p",self);
    };
}

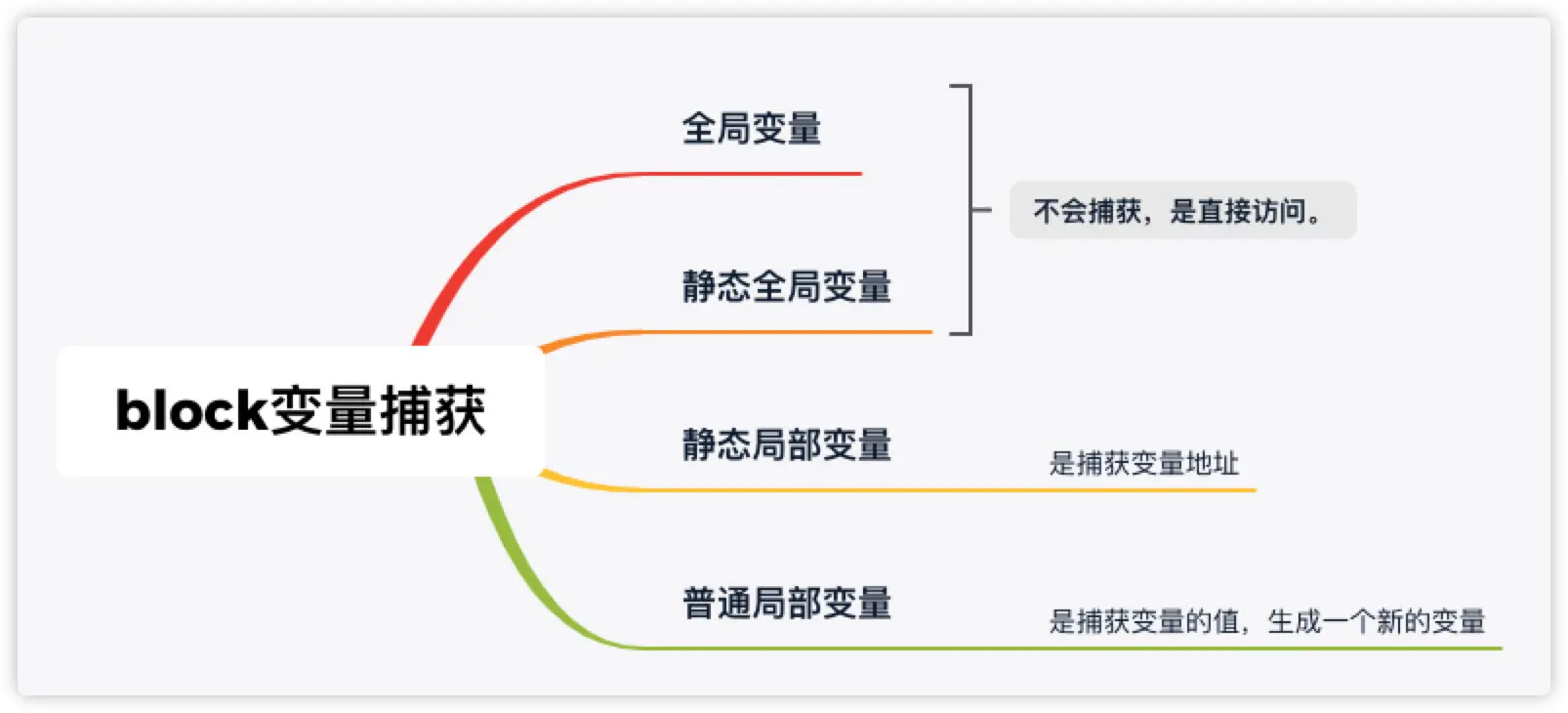

block变量捕获总结

所以我们判断一个变量是否会被block捕获关键就在于这个变量是局部变量还是全局变量

block类型（内存中的位置）

block既然是一个OC对象,那它就有类，那它的类时什么呢？我们可以通过调用block的class方法或object_getClass()函数来得到block的类

- (void)test{
    int age = 10;
    void (^block1)(void) = ^{
        NSLog(@"-----");
    };
    NSLog(@"block1的类：%@",[block1 class]);

    NSLog(@"block2的类：%@",[^{
        NSLog(@"----%d",age);
    } class]);

   NSLog(@"block3的类：%@",[[^{
       NSLog(@"----%d",age);
   } copy] class]);
}
打印结果：
2020-03-03 16:57:08.835770+0800 TESTTerminal[7707:279045] block1的类：__NSGlobalBlock__
2020-03-03 16:57:08.836103+0800 TESTTerminal[7707:279045] block2的类：__NSStackBlock__
2020-03-03 16:57:08.836713+0800 TESTTerminal[7707:279045] block3的类：__NSMallocBlock__

在ARC模式下，如果一个__NSStackBlock__类型的block被一个强指针指着，那系统会自动对这个block进行一次copy操作将这个block变成__NSMallocBlock__类型，所以打印第2和3这两个block时不能像block1那样先定义一个block1然后再打印block1。

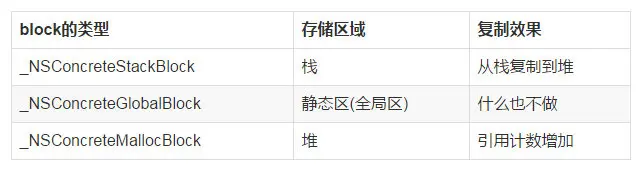

所以总的有三种类型的block：

全局Block

block里面没有访问普通局部变量则是全局block,如果访问的是静态局部变量、全局变量、静态全局变量则也是NSGlobalBlock

新的知识点：__NSGlobalBlock__的继承链：

- (void)test{
    void (^block)(void) = ^{
        NSLog(@"-----");
    };
    NSLog(@"--- %@",[block class]);
    NSLog(@"--- %@",[[block class] superclass]);
    NSLog(@"--- %@",[[[block class] superclass] superclass]);
    NSLog(@"--- %@",[[[[block class] superclass] superclass] superclass]);
}

// 打印结果
2020-03-03 17:15:57.196270+0800 TESTTerminal[7900:290870] --- __NSGlobalBlock__
2020-03-03 17:15:57.196484+0800 TESTTerminal[7900:290870] --- __NSGlobalBlock
2020-03-03 17:15:57.196570+0800 TESTTerminal[7900:290870] --- NSBlock
2020-03-03 17:15:57.196646+0800 TESTTerminal[7900:290870] --- NSObject

所以，从下往上继承链为：NSGlobalBlock 》 __NSGlobalBlock 》 NSBlock 》NSObject。

栈上Block

block里面访问了普通的局部变量，那它就是一个__NSStackBlock__。

__NSStackBlock__的继承链：

2020-03-03 17:19:09.653250+0800 TESTTerminal[7950:292962] --- __NSMallocBlock__
2020-03-03 17:19:09.653384+0800 TESTTerminal[7950:292962] --- __NSMallocBlock
2020-03-03 17:19:09.653475+0800 TESTTerminal[7950:292962] --- NSBlock
2020-03-03 17:19:09.653564+0800 TESTTerminal[7950:292962] --- NSObject

堆上Block

NSStackBlock__类型的block调用copy，那会将这个block从栈复制到堆上，堆上的这个block类型就是__NSMallocBlock 堆上的这个block类型就是__NSMallocBlock__的继承链：

2020-03-03 17:22:01.014922+0800 TESTTerminal[7991:295230] --- __NSMallocBlock__
2020-03-03 17:22:01.015191+0800 TESTTerminal[7991:295230] --- __NSMallocBlock
2020-03-03 17:22:01.015388+0800 TESTTerminal[7991:295230] --- NSBlock
2020-03-03 17:22:01.016270+0800 TESTTerminal[7991:295230] --- NSObject

总结在ARC环境下，定义block属性用copy或strong关键字都会将栈区block复制到堆上,除此外编译器会根据下面4种情况会将栈block复制到堆上：

block作为函数返回值时：

typedef void (^MyBlock)(void);

- (MyBlock)createBlock{
    int a = 10;
    return ^{
        NSLog(@"******%d",a);
    };
}

将block赋值给强指针时

- (void)test{
    int a = 10; // 局部变量

    void (^myBlock)(void) = ^{
        NSLog(@"a = %d",a);
    };
    myBlock();
}

当block作为参数传给Cocoa API时

[UIView animateWithDuration:1.0f animations:^{

}];

4 block作为GCD的API的参数时

dispatch_async(dispatch_get_main_queue(), ^{

});

__block修饰符

💣💣💣下面代码会报错

- (void)test{
    int age = 10;
    void (^block)(void) = ^{
        age = 20;
    };
}

普通变量，数值型或对象型，没有加__block时，Block捕获的是变量，不是变量的地址，所以编译器层面禁止对捕获的变量进行修改。

因为age是一个局部变量，它的作用域和生命周期就仅限在是test方法里面，而前面也介绍过了，block底层会将大括号中的代码封装成一个函数，也就相当于现在是要在另外一个函数中访问test方法中的局部变量，这样肯定是不行的，虽然可以使用【静态局部变量】，但是为静态局部变量在程序运行过程中是不会被释放的，所以还是要尽量少用。

解决方案，通过__block来处理

- (void)test{
    __block int age = 10;
    void (^block)(void) = ^{
        age = 20;
    };
    block();
    NSLog(@"%d",age);
}

用__block关键字修饰后,最终底层数据结构如下：

struct __main_block_impl_0 {
  struct __block_impl impl;
  struct __main_block_desc_0* Desc;
  __Block_byref_age_0 *age; // by ref
};

struct __Block_byref_age_0 {
  void *__isa; // isa指针
__Block_byref_age_0 *__forwarding;
 int __flags;
 int __size; // 结构体大小
 int age; // 真正捕获到的age
};

总结：

被__block修饰的变量最终会变成是一个结构体，类似__Block_byref_age_0（__Block_byref_变量名_变量顺序）
__Block_byref_age_0内部的age才是真正捕获到的外部变量age
block外部age的地址也是指向结构体里面的age
不管是block外面还是block内部修改age其实都是通过地址找到结构体中的真实变量来修改的

思考❓❓❓：为什么block内部可以访问局部变量，却不可以修改呢，先看下下面这段代码

-(void)test(){
    int a = 10;
    NSLog(@"block外部变量地址 = %p",&a);
    self.temp = ^{
    NSLog(@"block内部变量地址 = %p",&a);
    };
}
//打印结果
2020-03-04 09:41:05.989745+0800 TESTDemo[1077:30940] block外部变量地址 = 0x7ffee9a5219c
2020-03-04 09:41:05.989918+0800 TESTDemo[1077:30940] block内部变量地址 = 0x6000025a8020

可以发现两个的地址是不一样，前面也提到过:

普通局部变量被block捕获后再block底层结构体中是以int a;的形式存储,并且在block内部重新定义了一个变量来存储这个值.

个人理解：对于开发者而言，本意是想修改的block外部变量的值，但是如果不加__block修饰符去修改，就算编译器允许对捕获的变量进行修改，改变的也只是block内部变量的值而已，所以编译器层面禁止对捕获的变量进行修改。

block中的循环引用问题

//正确的操作：
__weak __typeof(self) weakSelf  = self;
self.block = ^{
    __strong __typeof(self) strongSelf = weakSelf;
    [strongSelf doSomeThing];
    [strongSelf doOtherThing];如果不用__strong,则可能self为空
};
//错误的代码，循环引用
self.block = ^{
    [self doSomeThing];
};

为什么需要使用weakSelf：
因为block截获self之后self属于block结构体中的一个由__strong修饰的属性会强引用self，所以需要使用__weak修饰的weakSelf防止循环引用。

Apple 官方的建议是，传进 Block 之前，把 ‘self’ 转换成 weak automatic 的变量，这样在 Block 中就不会出现对 self 的强引用。如果在 Block 执行完成之前，self 被释放了，weakSelf 也会变为 nil。
为什么需要使用strongSelf:
为了保证block执行完毕之前self不会被释放，执行完毕的时候再释放,多线程环境下有可能出现self被释放的情况。
为什么weak-strong不会引起循环引用
block持有weakself,但strongSelf实质是一个局部变量（在block这个“函数”里面的局部变量），当block执行完毕就会释放自动变量strongSelf，不会对self进行一直进行强引用

总结：

在 Block 内如果需要单次访问 self 的方法、属性、变量，建议使用 weakSelf。
如果在 Block 内需要多次访问 self，确保安全，则需要使用 strongSelf
