从源码看flutter（二）：Element篇

安卓小哥
4,039 阅读17分钟

从源码看flutter系列集合

开篇

上一篇 从源码看flutter（一）：Widget篇 我们了解到了关于 Widget 的相关知识， 知道了 Element 都是通过 Widget 的 createElement() 方法来创建的。

那么，是谁调用了 createElement() 方法？通过查找， 发现只有两处调用了这个方法。分别是：

  • Element 的 inflateWidget(...) 方法
  • RenderObjectToWidgetAdapter 的 attachToRenderTree(...) 方法

第一个方法在 Element 内部，并且不是 static 方法，显然 Element 不可能凭空调用自己的方法创建自己， 所以它是用来生成其他 Element 对象的。而第一个 Element 就是在第二个方法被创建出来的。

在我们介绍 Element 对象之前，我们可以先简单了解一下第一个 Element 的创建过程

RenderObjectToWidgetElement

我们知道，flutter的入口在 runApp(widget) 方法里，我们可以看一下:

runApp(app)

void runApp(Widget app) {
  WidgetsFlutterBinding.ensureInitialized()
    ..scheduleAttachRootWidget(app)
    ..scheduleWarmUpFrame();
}

在这里进行了所有的初始化操作，而我们通过 runApp(app) 传入的根 Widget 被第二个方法 scheduleAttachRootWidget(app) 所调用，从这个方法进入

scheduleAttachRootWidget(app)

mixin WidgetsBinding on BindingBase, ServicesBinding, SchedulerBinding, GestureBinding, RendererBinding, SemanticsBinding {
  ...
  @protected
  void scheduleAttachRootWidget(Widget rootWidget) {
    Timer.run(() {
      attachRootWidget(rootWidget);
    });
  }
  ...
  void attachRootWidget(Widget rootWidget) {
    _renderViewElement = RenderObjectToWidgetAdapter<RenderBox>(
      container: renderView,
      debugShortDescription: '[root]',
      child: rootWidget,
    ).attachToRenderTree(buildOwner, renderViewElement as RenderObjectToWidgetElement<RenderBox>);
  }
  ...
}

可以看到，最终通过创建 RenderObjectToWidgetAdapter 对象，并调用其 attachToRenderTree(...) 方法创建了 RenderObjectToWidgetElement，我们简单了解一下

attachToRenderTree(...)

class RenderObjectToWidgetAdapter<T extends RenderObject> extends RenderObjectWidget {
  ...
  RenderObjectToWidgetElement<T> attachToRenderTree(BuildOwner owner, [ RenderObjectToWidgetElement<T> element ]) {
    ...
        element = createElement();
    ...
    return element;
  }
  ...
}

这里的 createElement() 也就是我们之前提到过的，第二个调用的地方。之后所有的 Element 都是通过其 父Element 调用 inflateWidget(...) 方法所创建了

接下来，我们开始正式介绍 Element 对象

Element

我们常用的 StatefulWidget 、StatelessWidget 所对应的 Element 对象，继承关系如下:

xxxElement -> ComponentElement -> Element

许多其他的 Element 对象也都是直接或者间接继承于 ComponentElement ，不过 RenderObjectWidget 的 Element 继承关系如下：

RenderObjectElement -> Element

下面，我们从 Element 的构造函数开始

Element(widget)

  Element(Widget widget)
    : assert(widget != null),
      _widget = widget;

在构造函数里面，进行了 Element 所对应的 Widget 对象的赋值。接下来看一看 Element 的结构

abstract class Element extends DiagnosticableTree implements BuildContext {
    ...
}

DiagnosticableTree 在第一篇已经介绍过，这里不再赘述。可以看到这里有个我们熟悉的对象 BuildContext , 经常可以在 Widget 或 State 的 build(...) 方法中看到它，我们先来简单的了解一下它

BuildContext

abstract class BuildContext {

  Widget get widget;

  BuildOwner get owner;
  ...
  RenderObject findRenderObject();
  ...
  InheritedElement getElementForInheritedWidgetOfExactType<T extends InheritedWidget>();

  T findAncestorWidgetOfExactType<T extends Widget>();
  ...
  void visitChildElements(ElementVisitor visitor);
  ...
}

上面列出了比较典型的一些方法。BuildContext 是一个抽象类，因为 dart 中没有 Interface ，而这里的 BuildContext 本质上只提供各种调用方法，所以完全可以把它当成 java 中的接口

其中 BuildOwner 对象只在 WidgetsBinding 的 initInstances() 中初始化过一次，也就是说全局只有唯一的实例。他是 widget framework 的管理类，实际上的的作用有很多，比如在 Element 中，就负责管理它的生命周期

其他的一些方法：

  • findRenderObject(): 用于返回当前 Widget 对应的 RenderObject ，如果当前 Widget 不是 RenderObjectWidget 则从children中寻找
  • getElementForInheritedWidgetOfExactType(): 在维护的 Map<Type, InheritedElement> 中查找 InheritedElement，在我们熟知的 Provider 中的 Provider.of<T>(context) 就是通过这种方法获取数据类的
  • findAncestorWidgetOfExactType(): 通过遍历 Element 的 parent 来找到指定类型Widget
  • visitChildElements(): 用于遍历 子Element

BuildContext 大致就介绍这些，接下来我们来看 Element 中的一些成员变量

Element的成员变量

abstract class Element extends DiagnosticableTree implements BuildContext {
  ...
  Element _parent;
  ...
  dynamic _slot;
  ...
  int _depth;
  ...
  Widget _widget;
  ...
  BuildOwner _owner;
  ...
  bool _active = false;
  ...
  _ElementLifecycle _debugLifecycleState = _ElementLifecycle.initial;
  ...
  Map<Type, InheritedElement> _inheritedWidgets;
  ...
  bool _dirty = true;
  ...
  bool _inDirtyList = false;
}

上面列举出了主要的一些成员变量

Element 中默认持有 parent 对象，而 slot 用于表示它在 parent 中 child列表 的位置，如果 parent 只有一个 child ， slot 应该为 null ，再来看看剩下的一些变量

  • depth : 当前 Element 节点在树中的深度，深度是递增的，且必须大于0
  • _active: 默认为 false， 当 Element 被添加到树后，变为 true
  • _inheritedWidgets: 从 parent 一直传递下来，维护了所有 InheritedElement ，不过很好奇为什么这里不直接用 static 修饰，是为了方便垃圾回收吗？
  • dirty: 如果为 true 就表示需要 reBuild 了， 在 markNeedsBuild() 中会被设为 true
  • _inDirtyList: 当 Element 被标记为 dirty 后，随之会将 Element 放入 BuildOwner 中的 _dirtyElements ，并设置为 true ，等待 reBuild

还有一个 生命周期对象 _debugLifecycleState

enum _ElementLifecycle {
  initial,
  active,
  inactive,
  defunct,
}

它对外部是隐藏的，这个生命周期和 State 的有点类似，不过其中的 active 和 inactive 是可以来回切换的，这里就涉及到 Element 的复用了，后面会说

然后是 Element 的一些主要方法，我们简单的看一下

Element的方法

  RenderObject get renderObject { ... }

  void visitChildren(ElementVisitor visitor) { }

  @override
  void visitChildElements(ElementVisitor visitor) {
    ...
    visitChildren(visitor);
  }

  @protected
  Element updateChild(Element child, Widget newWidget, dynamic newSlot) { ... }

  @mustCallSuper
  void mount(Element parent, dynamic newSlot) { ... }

  @mustCallSuper
  void update(covariant Widget newWidget) {
    ...
    _widget = newWidget;
  }

  Element _retakeInactiveElement(GlobalKey key, Widget newWidget) { ... }

  @protected
  Element inflateWidget(Widget newWidget, dynamic newSlot) { ... }

  @protected
  void deactivateChild(Element child) { ... }

  @mustCallSuper
  void activate() { ... }

  @mustCallSuper
  void deactivate() { ... }

  @mustCallSuper
  void unmount() { ... }

  @mustCallSuper
  void didChangeDependencies() {
    ...
    markNeedsBuild();
  }

  void markNeedsBuild(){ ... }

  void rebuild() { ... }

  @protected
  void performRebuild();

上面的主要方法中，最核心的是 mount() 、unmount() 、inflateWidget(...) 、updateChild(...) 、rebuild() 这些

这里我们不去直接介绍这些方法的作用，因为脱离上下文单独看的话可能阅读体验不会太好，后面会走一遍 Element 的创建流程，在这个过程中去阐述各个方法的作用。

不过我们可以先看其中一个方法 renderObject 了解一下 Element 与 RenderObject 的对应关系

  RenderObject get renderObject {
    RenderObject result;
    void visit(Element element) {
      assert(result == null); // this verifies that there's only one child
      if (element is RenderObjectElement)
        result = element.renderObject;
      else
        element.visitChildren(visit);
    }
    visit(this);
    return result;
  }

解释一下就是，如果当前 element 是 RenderObjectElement 的话，直接返回它持有的 renderObject ，否则遍历 children 去获取最近的 renderObject 对象

从这里也可以知道 RenderObject 只与 RenderObjectElement 是一一对应的，与其他 Element 则是一对多的关系，也验证了我们上一篇中的判定

不过这里有一点需要吐槽的是，在方法里面直接定义方法，阅读体验不是特别好，而后面这样的情况还会很多

接下来，我们准备进入 Element 的创建流程入口

Element 创建流程入口

既然要走创建流程，自然是要找个起点的。在上一篇中，我们知道通过 createElement() 创建 Element 的方法只在两个地方被调用：

  • 其一是作为根节点 Element 的 RenderObjectToWidgetElement 在 RenderObjectToWidgetAdapter 的 attachToRenderTree(...) 中被创建
  • 另一个是其他所有 Element 在 inflateWidget(...) 方法中被创建

我们以第二个方法为入口，进入 Element 的创建流程，先简单的看一下第二个方法

abstract class Element extends DiagnosticableTree implements BuildContext {
  ...
  @protected
  Element inflateWidget(Widget newWidget, dynamic newSlot) {
    ...
    final Element newChild = newWidget.createElement();
    ...
    newChild.mount(this, newSlot);
    assert(newChild._debugLifecycleState == _ElementLifecycle.active);
    return newChild;
  }
  ...
}

可以看到，上面最后调用了 Element 的 mount(...) 方法，所以这个方法算是各个 Element 的入口了。

上一篇我们提到过，不同 Widget 对应 Element 的实现都不一样，其中最广泛的两种实现分别是 ComponentElement 和 RenderObjectElement。

我们可以从第一个开始了解

ComponentElement 的创建流程

进入它的 mount(...) 方法

mount(...)

  void mount(Element parent, dynamic newSlot) {
    super.mount(parent, newSlot);
    ...
    _firstBuild();
    ...
  }

调用了父类，也就是 Element 的 mount(...)

Element -> mount(...)

  @mustCallSuper
  void mount(Element parent, dynamic newSlot) {
    ...
    _parent = parent;
    _slot = newSlot;
    _depth = _parent != null ? _parent.depth + 1 : 1;
    _active = true;
    if (parent != null) // Only assign ownership if the parent is non-null
      _owner = parent.owner;
    final Key key = widget.key;
    if (key is GlobalKey) {
      key._register(this);
    }
    _updateInheritance();
    assert(() {
      _debugLifecycleState = _ElementLifecycle.active;
      return true;
    }());
  }

可以看到，在 mount(...) 中，进行了一些列的初始化操作。

其中如果传入的 key 是 GlobalKey ，会将当前 Element 存入 GlobalKey 中维护的 Map<GlobalKey, Element> 对象。

最后会将生命周期设置为 _ElementLifecycle.active

接下来，可以看一下 ComponentElement 的 _firstBuild()

_firstBuild()

  void _firstBuild() {
    rebuild();
  }

调用了 rebuild() ，它是在 Element 中实现的

Element -> rebuild()

  void rebuild() {
    ...
    performRebuild();
    ...
  }

  @protected
  void performRebuild();

最后调用到 performRebuild() 方法，Element 中这个方法什么都没做，就是交由子类去实现的，接下来回到 ComponentElement

performRebuild()

  @override
  void performRebuild() {
    if (!kReleaseMode && debugProfileBuildsEnabled)
      Timeline.startSync('${widget.runtimeType}',  arguments: timelineWhitelistArguments);

    ...
    Widget built;
    try {
      built = build();
      ...
    } catch (e, stack) {
      built = ErrorWidget.builder(...);
    } finally {
      ...
      _dirty = false;
      ...
    }
    try {
      _child = updateChild(_child, built, slot);
      assert(_child != null);
    } catch (e, stack) {
      built = ErrorWidget.builder(...);
      _child = updateChild(null, built, slot);
    }

    if (!kReleaseMode && debugProfileBuildsEnabled)
      Timeline.finishSync();
  }

可以看到，开头和结尾都做了debug模式的判断，并使用了 Timeline 这个对象，它的作用其实就是我们之前介绍过的，用于在 DevTool 中检测性能表现

可以看到，上面通过调用我们最熟悉的 build() 方法来创建 Widget ，如果发生异常的话，就会在 catch 语句中创建一个 ErrorWidget， 也就是我们常常遇见的那个红色的错误界面啦！

后面会通过 updateChild(...) 来给当前 Element 的 _child 赋值

而 updateChild(...) 位于 Element 中

Element -> updateChild(...)

  Element updateChild(Element child, Widget newWidget, dynamic newSlot) {
    ...
    if (newWidget == null) {
      if (child != null)
        deactivateChild(child);
      return null;
    }
    if (child != null) {
      if (child.widget == newWidget) {
        if (child.slot != newSlot)
          updateSlotForChild(child, newSlot);
        return child;
      }
      if (Widget.canUpdate(child.widget, newWidget)) {
        if (child.slot != newSlot)
          updateSlotForChild(child, newSlot);
        child.update(newWidget);
        assert(child.widget == newWidget);
        assert(() {
          child.owner._debugElementWasRebuilt(child);
          return true;
        }());
        return child;
      }
      deactivateChild(child);
      assert(child._parent == null);
    }
    return inflateWidget(newWidget, newSlot);
  }

updateChild(...) 是非常重要的一个方法，它接受三个参数，分别是 Element child 、Widget newWidget 以及 dynamic newSlot，传入的参数不同，这个方法的作用也不一样，主要分为下面几种情况：

newWidget为null newWidget不为null
child为null ①.返回null ②.返回新的Elment
child不为null ③.移除传入child,返回null ④.根据 canUpdate(...) 决定返回更新后的child或者新Element

其中的 deactivateChild(child) 就是将传入 Element 移除掉

而我们在 performRebuild() 中创来的值是: child为null 并且 newWidget不为null，属于第二种情况。直接进入 inflateWidget(...) 方法

Element -> inflateWidget(...)

又回到最初的起点

  @protected
  Element inflateWidget(Widget newWidget, dynamic newSlot) {
    assert(newWidget != null);
    final Key key = newWidget.key;
    if (key is GlobalKey) {
      final Element newChild = _retakeInactiveElement(key, newWidget);
      if (newChild != null) {
        assert(newChild._parent == null);
        assert(() {
          _debugCheckForCycles(newChild);
          return true;
        }());
        newChild._activateWithParent(this, newSlot);
        final Element updatedChild = updateChild(newChild, newWidget, newSlot);
        assert(newChild == updatedChild);
        return updatedChild;
      }
    }
    //创建新的Element，开始下一轮循环
    return newChild;
  }

方法后部分的逻辑之前已经说过，这里可以看一下前部分关于 GlobalKey 的部分。如果获取到 widget 的 key 是 GlobalKey， 并且之前 Widget 已经在 Element 的 mount(...) 中注册到了 GlobalKey的话，就会在这里取出并且复用。这部分是在 _retakeInactiveElement(...) 完成的，可以简单看一下：

  Element _retakeInactiveElement(GlobalKey key, Widget newWidget) {
    final Element element = key._currentElement;
    if (element == null)
      return null;
    if (!Widget.canUpdate(element.widget, newWidget))
      return null;
    ...
    return element;
  }

当Element不存在或者无法更新时，则不会进行复用，返回 null

如果结果不为null，后面再调用 updateChild(...) 方法，这里传入的参数都不为null，所以会进入之前所说的第四种情况：

  Element updateChild(Element child, Widget newWidget, dynamic newSlot) {
    ...
      //这里一定是true的
      if (Widget.canUpdate(child.widget, newWidget)) {
        if (child.slot != newSlot)
          updateSlotForChild(child, newSlot);
        child.update(newWidget);
        assert(child.widget == newWidget);
        assert(() {
          child.owner._debugElementWasRebuilt(child);
          return true;
        }());
        return child;
      }
    ...
    return inflateWidget(newWidget, newSlot);
  }

注意到上面的部分，调用 child 的 update(newWidget) 方法，这个方法除了更新当前 Element 持有的 Widget 外，剩下的逻辑都交给子类去实现了

那么 ComponentElement 的创建流程大致就讲到这里

下面，我们可以看一下 ComponentElement 的两个子类 StatelessElement 与 StatefulElement

StatelessElement

class StatelessElement extends ComponentElement {
  /// Creates an element that uses the given widget as its configuration.
  StatelessElement(StatelessWidget widget) : super(widget);

  @override
  StatelessWidget get widget => super.widget as StatelessWidget;

  @override
  Widget build() => widget.build(this);

  @override
  void update(StatelessWidget newWidget) {
    super.update(newWidget);
    assert(widget == newWidget);
    _dirty = true;
    rebuild();
  }
}

StatelessElement 非常简单，重写的 update(...) 也只是调用了 rebuild()，感觉没有什么可说的。

接下来看看 StatefulElement

StatefulElement

class StatefulElement extends ComponentElement {

  StatefulElement(StatefulWidget widget)
      : _state = widget.createState(),
        super(widget) {
    ...
    _state._element = this;
    ...
    _state._widget = widget;
    ...
   }


  @override
  void _firstBuild() { ... }

  @override
  void update(StatefulWidget newWidget) { ... }

  @override
  void unmount() { ... }
}

这里展示了 StatefulElement 一些主要的方法，可以看到在构造函数中把 Element 和 Widget 对象放入了 State 中

接下来看一下剩下三个方法都做了什么

_firstBuild()

  @override
  void _firstBuild() {
      ...
      final dynamic debugCheckForReturnedFuture = _state.initState() as dynamic;
      ...
      _state._debugLifecycleState = _StateLifecycle.initialized;
    ...
    _state.didChangeDependencies();
      ...
      _state._debugLifecycleState = _StateLifecycle.ready;
      ...
    super._firstBuild();
  }

ComponentElement 中是在 mount(...)里调用 _firstBuild() 的，这里重写了这个方法，并且在里面进行了一些初始化的操作，并且调用了 State 的 initState() 方法

update(...)

  @override
  void update(StatefulWidget newWidget) {
    super.update(newWidget);
    ...
    final StatefulWidget oldWidget = _state._widget;
    ...
    _dirty = true;
    _state._widget = widget as StatefulWidget;
      ...
      final dynamic debugCheckForReturnedFuture = _state.didUpdateWidget(oldWidget) as dynamic;
      ...
    rebuild();
  }

在这里主要是调用了 State 的 didUpdateWidget(...) 方法，其他内容和 StatelessElement 差不多

那么到了这里，关于 StatefulWidget中我们常用的 setState() 方法，它具体会走过 StatelessElement 的哪些过程呢，下面我们就来看一下

StatefulElement的刷新流程

我们知道 State 的 setState() 方法会调用 Element 的 markNeedsBuild()

Element -> markNeedsBuild()

  BuildOwner get owner => _owner;

  void markNeedsBuild() {
    ...
    if (dirty)
      return;
    _dirty = true;
    owner.scheduleBuildFor(this);
  }

下面进入 BuildOwner 看看 scheduleBuildFor(element) 做了些什么

BuildOwner -> scheduleBuildFor(element)

  final List<Element> _dirtyElements = <Element>[];

  void scheduleBuildFor(Element element) {
    ...
    if (element._inDirtyList) {
      ...
      _dirtyElementsNeedsResorting = true;
      return;
    }
    ...
    if (!_scheduledFlushDirtyElements && onBuildScheduled != null) {
      _scheduledFlushDirtyElements = true;
      onBuildScheduled();
    }
    _dirtyElements.add(element);
    element._inDirtyList = true;
    ...
  }

可以看到，scheduleBuildFor(element) 后面会将需要刷新的 Element 添加到 _dirtyElements 中，并将该 Element 的 _inDirtyList 标记为 true

但之后并没有做其他的操作，那刷新到底是如何进行的呢？这就要看前面调用的一个方法 onBuildScheduled() 了

BuildOwner -> onBuildScheduled()

这个方法是在 BuildOwner 被创建时设置的

mixin WidgetsBinding on BindingBase, ServicesBinding, SchedulerBinding, GestureBinding, RendererBinding, SemanticsBinding {
  ...
  @override
  void initInstances() {
    ...
    _buildOwner = BuildOwner();
    buildOwner.onBuildScheduled = _handleBuildScheduled;
    ...
  }
  ...
}

来看一下 _handleBuildScheduled

WidgetsBinding -> _handleBuildScheduled

  void _handleBuildScheduled() {
    ...
    ensureVisualUpdate();
  }

ensureVisualUpdate() 在 SchedulerBinding 中被定义

mixin SchedulerBinding on BindingBase, ServicesBinding {
  ...
  void ensureVisualUpdate() {
    switch (schedulerPhase) {
      ...
      case SchedulerPhase.postFrameCallbacks:
        scheduleFrame();
        return;
      ...
    }
  }
  ...
}

后面会进入 scheduleFrame() 方法

SchedulerBinding -> scheduleFrame()

  @protected
  void ensureFrameCallbacksRegistered() {
    window.onBeginFrame ??= _handleBeginFrame;
    window.onDrawFrame ??= _handleDrawFrame;
  }

  void scheduleFrame() {
    ...
    ensureFrameCallbacksRegistered();
    window.scheduleFrame();
    _hasScheduledFrame = true;
  }

这里会调用 window.scheduleFrame()

Window -> scheduleFrame()

class Window {
  ...
  /// Requests that, at the next appropriate opportunity, the [onBeginFrame]
  /// and [onDrawFrame] callbacks be invoked.
  ///
  /// See also:
  ///
  ///  * [SchedulerBinding], the Flutter framework class which manages the
  ///    scheduling of frames.
  void scheduleFrame() native 'Window_scheduleFrame';
}

到了这里，就是对 engine 的相关操作了。其中，经过各种各样的操作之后，会回调到 dart 层的 _drawFrame() 方法

sky_engine -> ui -> hooks.dart -> _drawFrame()

如果你对 engine 中的这一部分操作感兴趣的话，可以看一下这一篇文章 Flutter渲染机制—UI线程， 因为都是C++的内容，超越了我的能力范畴，所以这里直接去看大神的吧

_drawFrame() 方法内容如下：

void _drawFrame() {
  _invoke(window.onDrawFrame, window._onDrawFrameZone);
}

最后，会调用到之前在 SchedulerBinding 中 onDrawFrame 所注册的 _handleDrawFrame 方法, 它会调用 handleDrawFrame()

SchedulerBinding -> handleDrawFrame()

  void handleDrawFrame() {
    ...
    try {
      // PERSISTENT FRAME CALLBACKS
      _schedulerPhase = SchedulerPhase.persistentCallbacks;
      for (FrameCallback callback in _persistentCallbacks)
        _invokeFrameCallback(callback, _currentFrameTimeStamp);
      ...
    }
    ...
  }

在这里会遍历 _persistentCallbacks 来执行对应方法，它是通过 RendererBinding 的 addPersistentFrameCallback 添加，并且之后的每一次 frame 回调都会遍历执行一次

这里将要执行的方法，是在 RendererBinding 的 initInstances() 中添加的 _handlePersistentFrameCallback

  void _handlePersistentFrameCallback(Duration timeStamp) {
    drawFrame();
    _mouseTracker.schedulePostFrameCheck();
  }

最后，会调用到 WidgetBinding 的 drawFrame()

WidgetBinding -> drawFrame()

  @override
  void drawFrame() {
    ...
    try {
      if (renderViewElement != null)
        buildOwner.buildScope(renderViewElement);
      super.drawFrame();
      buildOwner.finalizeTree();
    }
    ...
  }

renderViewElement 就是我们之前看 runApp() 流程中所创建的 根Element

最后调又回到了 BuildOwner 对象，并调用它的 buildScope(...) 方法

BuildOwner -> buildScope(...)

buildScope(...) 用于对 Element Tree 进行局部更新

  void buildScope(Element context, [ VoidCallback callback ]) {
    ...
      _debugBuilding = true;
    ...
      _scheduledFlushDirtyElements = true;
    ...
      _dirtyElements.sort(Element._sort);
      _dirtyElementsNeedsResorting = false;
      int dirtyCount = _dirtyElements.length;
      int index = 0;
      while (index < dirtyCount) {
        ...
          _dirtyElements[index].rebuild();
        ...
        index += 1;
        ...
        //如果在局部更新的过程中，_dirtyElements发生了变化
        //比如可能有新的对象插入了_dirtyElements，就在这里进行处理
      }
    ...
      for (Element element in _dirtyElements) {
        assert(element._inDirtyList);
        element._inDirtyList = false;
      }
      _dirtyElements.clear();
      _scheduledFlushDirtyElements = false;
      _dirtyElementsNeedsResorting = null;
    ...
        _debugBuilding = false;
    ...
  }

所以其实从上面我们就能知道，局部更新的原理就是把需要更新的对象存入了 _dirtyElements 中，然后在需要更新的时候，遍历它们，进行 reBuild()

遍历之前，会调用 sort(...) 方法进行排序，判断条件是 Element 的深度，按照从小到大排列，也就是对于 Element 是从上往下更新的。

更新结束后，_dirtyElements 会被清空，各个标志位也会被重置

到这里，StatefulElement 的刷新流程我们已经了解到了，接下来我们了解一下它的销毁流程，同时顺便也可以知道 Element 的销毁流程

StatefulElement的销毁流程

其实在 drawFrame() 的 buildScope(...) 方法后紧跟着的 buildOwner.finalizeTree() 就是用于进行 Element 的销毁的

不过这里不将它作为入口，记得我们之前 Element 的 updateChild(...) 方法里面，有两处会对 Element 进行销毁，而调用销毁的方法就是 deactivateChild(child)

下面就从这里作为入口

Element -> deactivateChild(child)

  @protected
  void deactivateChild(Element child) {
    ...
    child._parent = null;
    child.detachRenderObject();
    owner._inactiveElements.add(child);
    ...
  }

在这里会清除掉 child 对于 parent 的引用，同时也调用 detachRenderObject() 去销毁 RenderObject，关于它的细节下一片蘸再说。

最主要的还是向 BuildOwner 的 _inactiveElements 中添加了当前要销毁的 child

我们可以先了解一下 _inactiveElements

_InactiveElements

class _InactiveElements {
  bool _locked = false;
  final Set<Element> _elements = HashSet<Element>();

  static void _deactivateRecursively(Element element) {
    ...
    element.deactivate();
    ...
    element.visitChildren(_deactivateRecursively);
    ...
  }

  void add(Element element) {
    ...
    if (element._active)
      _deactivateRecursively(element);
    _elements.add(element);
  }
}

可以看到，_InactiveElements 中使用 Set 存放了所有需要销毁的对象

在 add(element) 方法中，如果当前要销毁的对象还处于活跃状态，则通过递归的方式，遍历它的 children ，对每个 child Element 调用 deactivate() 来设为销毁状态，可以看一下 deactivate() 方法

  ///Element
  @mustCallSuper
  void deactivate() {
    ...
    _inheritedWidgets = null;
    _active = false;
    ...
      _debugLifecycleState = _ElementLifecycle.inactive;
    ...
  }

将要被销毁的 Element 生命周期会变为 inactive

这里我们收集完要销毁的 Element 之后呢，就会在WidgetsBinding 的 drawFrame() 被触发时调用 finalizeTree() 来进行真正的销毁了

BuildOwner -> finalizeTree()

  void finalizeTree() {
    ...
      lockState(() {
        _inactiveElements._unmountAll(); // this unregisters the GlobalKeys
      });
    ...
  }

这里调用了 _InactiveElements 的 _unmountAll() 来进行销毁

_InactiveElements -> _unmountAll()

  void _unmountAll() {
    _locked = true;
    final List<Element> elements = _elements.toList()..sort(Element._sort);
    _elements.clear();
    try {
      elements.reversed.forEach(_unmount);
    } finally {
      assert(_elements.isEmpty);
      _locked = false;
    }
  }

这里的销毁也是由上到下的，调用了 _unmount(element) 方法

  void _unmount(Element element) {
    ...
    element.visitChildren((Element child) {
      assert(child._parent == element);
      _unmount(child);
    });
    element.unmount();
    ...
  }

不得不说，dart 将方法作为参数传递，并且在某些情况下可以省略输入方法的参数真是好用，不过可能就牺牲了一点可读性

_unmount(element) 也是遍历 children ，然后调用 child Element 的 unmount() 来进行销毁

在 _InactiveElements 中还有一个 remove 方法，介绍 unmount() 前我们先把这个给看了

_InactiveElements -> remove()

  void remove(Element element) {
    ...
    _elements.remove(element);
    ...
  }

这里就是从 Set 中移除传入的 Element 对象，在之前的 _unmountAll() 中会通过 clear() 清楚 Set 内所有的元素，那为什么这里会有这样一种情况呢？之前我们在 Element 的 inflateWidget(...) 中提到过，GlobalKey 是可以用于复用 Element 的，被复用的 Element 对象无需重新创建。我们再来看一下

Element -> _retakeInactiveElement(...)

  @protected
  Element inflateWidget(Widget newWidget, dynamic newSlot) {
    ...
    final Key key = newWidget.key;
    if (key is GlobalKey) {
      final Element newChild = _retakeInactiveElement(key, newWidget);
      if (newChild != null) {
        ...
        newChild._activateWithParent(this, newSlot);
        final Element updatedChild = updateChild(newChild, newWidget, newSlot);
        assert(newChild == updatedChild);
        return updatedChild;
      }
    }
    ...
  }

  Element _retakeInactiveElement(GlobalKey key, Widget newWidget) {
    ...
    final Element element = key._currentElement;
    if (element == null)
      return null;
    if (!Widget.canUpdate(element.widget, newWidget))
      return null;
    ...
    final Element parent = element._parent;
    if (parent != null) {
      ...
      parent.forgetChild(element);
      parent.deactivateChild(element);
    }
    ...
    owner._inactiveElements.remove(element);
    return element;
  }

可以看到，在 _retakeInactiveElement(...) 末尾处，会将被复用了的 Element 从 _inactiveElements 中移除掉。获取到这个 Element 后，会调用 _activateWithParent(...) 方法再次将 Element 激活

Element -> _activateWithParent(...)

  void _activateWithParent(Element parent, dynamic newSlot) {
    ...
    _parent = parent;
    ...
    _updateDepth(_parent.depth);
    _activateRecursively(this);
    attachRenderObject(newSlot);
    ...
  }

  static void _activateRecursively(Element element) {
    ...
    element.activate();
    ...
    element.visitChildren(_activateRecursively);
  }

这里会通过递归调用，激活 Element 和它的 children ，来看一下 active() 方法

Element -> activate()

  @mustCallSuper
  void activate() {
    ...
    final bool hadDependencies = (_dependencies != null && _dependencies.isNotEmpty) || _hadUnsatisfiedDependencies;
    _active = true;
    ...
    _dependencies?.clear();
    _hadUnsatisfiedDependencies = false;
    _updateInheritance();
    ...
      _debugLifecycleState = _ElementLifecycle.active;
    ...
    if (_dirty)
      owner.scheduleBuildFor(this);
    if (hadDependencies)
      didChangeDependencies();
  }


  ///StatefulElement
  @override
  void activate() {
    super.activate();
    ...
    markNeedsBuild();
  }

在 activate() 中，Element 的生命周期再次变为了 active, 这也就是我们之前所说过的， Element 的四个生命周期中可能会出现 active 和 inactive 切换的情况。

那么在哪种情况下会触发这种复用呢？其实很简单：当处于不同深度的同一类型 Widget 使用了同一个 GlobalKey 就可以， 比如下面这样：

Center(
          child: changed
              ? Container(
                  child: Text('aaaa', key: globalKey),
                  padding: EdgeInsets.all(20))
              : Text('bbb', key: globalKey),
        )

当通过 setState 修改 changed 时，就可以触发复用

插曲就说到这里，我们继续之前的 unmount() 方法

Element -> unmount()

  @mustCallSuper
  void unmount() {
    ...
    final Key key = widget.key;
    if (key is GlobalKey) {
      key._unregister(this);
    }
    assert(() {
      _debugLifecycleState = _ElementLifecycle.defunct;
      return true;
    }());
  }

可以看到，unmount() 中，如果当前 Element 注册了 Globalkey 就会被清空掉，同时生命周期会被设置为 defunct，在 StatefulElement 中会重写这个方法

StatefulElement -> unmount()

  @override
  void unmount() {
    super.unmount();
    _state.dispose();
    ...
    _state._element = null;
    _state = null;
  }

在这里调用了 State 的 dispose() 方法，并且在之后清理了 State 中持有的 Element 引用，最后将 State 置空

到了这里，StatefulElement 的销毁流程也结束了，本篇文章也接近尾声

当然，还有 RenderObjectElement 都还没有做过分析，因为所有和 RenderObject 有关的内容都将放到第三篇来讲，这里就先跳过吧

总结

  • Element 是真正的数据持有者，而 State 也是在它的构造函数里被创建，它的生命周期比 State 略长。
  • 每次刷新时，Widget 都会被重新创建，而在 Element 的创建流程结束后， Element 只有在 canUpdate(...) 返回 false 时才会重新创建，不然一般都是调用它的 update(...) 进行更新。StatelessElement 也是这样的。
  • GlobalKey 除了可以跨 Widget 传递数据外，还可以对 Element 进行复用

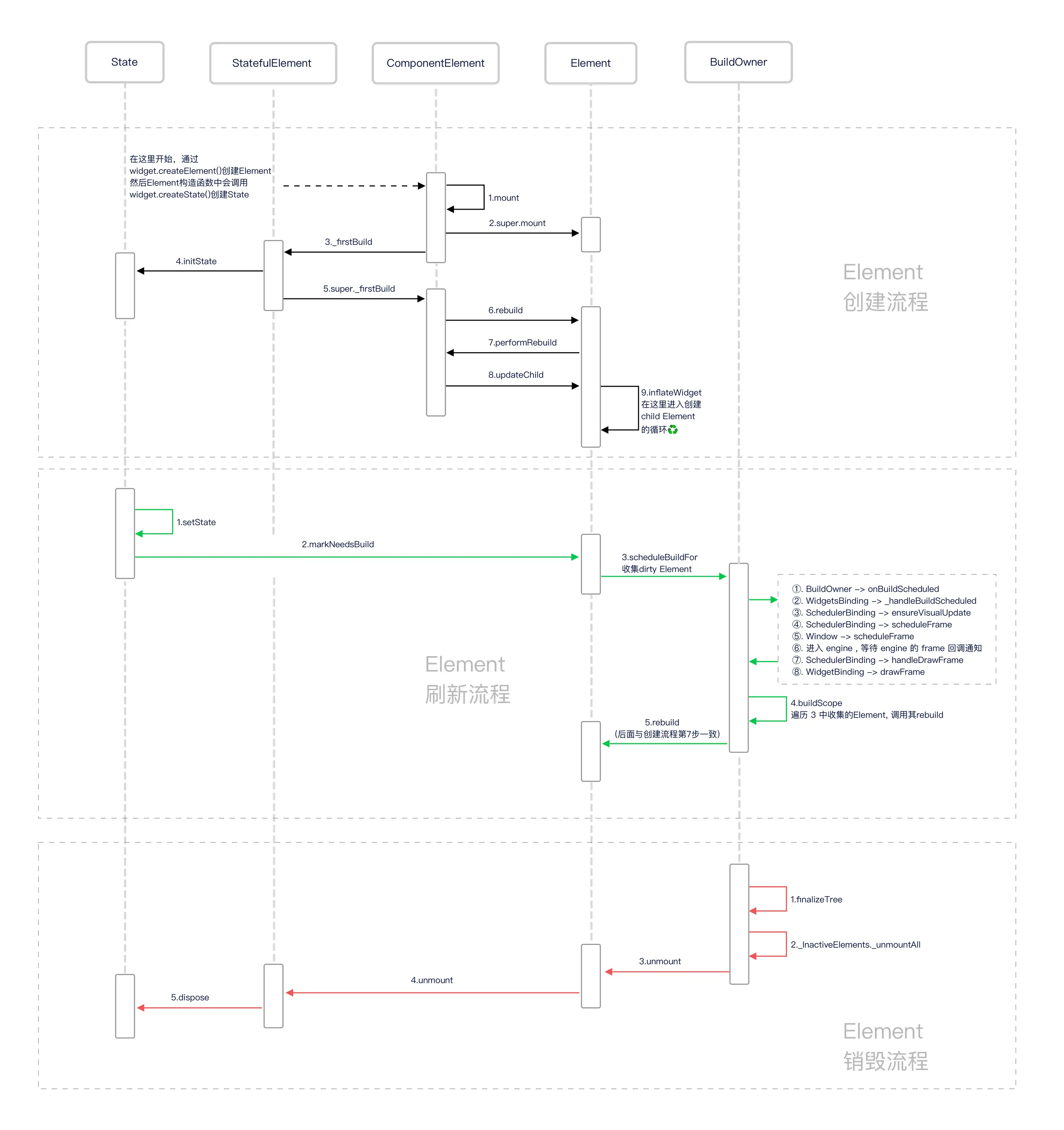

剩下的总结，就看图片吧

注:以上源码分析基于flutter stable 1.13.6
新的版本可能存在代码不一致的地方，比如updateChild(...)，但是逻辑都是一样的，可以放心食用

avatar
文章
阅读
粉丝
