LRU算法及其变种算法原理分析

zmysang
3,293 阅读13分钟

这一篇主要介绍缓存替换算法LRU及其变种算法的实现原理。

LRU（Least Recently Used）算法

最近最少使用算法，核心思想是：最近使用的数据很大概率将会再次被使用。而最近一段时间都没有使用的数据，很大概率不会再使用。做法：把最长时间未被访问的数据置换出去。这种算法是完全从最近使用的时间角度去考虑的。

在这里插入图片描述

执行过程理解:

  1. 在缓存中查找客户端需要访问的数据 如果缓存命中，则将访问的数据中队列中取出，重新加入到缓存队列的头部。
  2. 如果没有命中，表示缓存穿透，将需要访问的数据从磁盘中取出，加入到缓存队列的尾部；
  3. 如果此时缓存满了，则需要先置换出去一个数据，淘汰队列尾部的数据，然后再在队列头部加入新数据。

存在的问题：

缓存污染：如果某个客户端访问大量历史数据时，可能使缓存中的数据被这些历史数据替换，其他客户端访问数据的命中率大大降低。

   

LRU变种算法

LRU-K算法

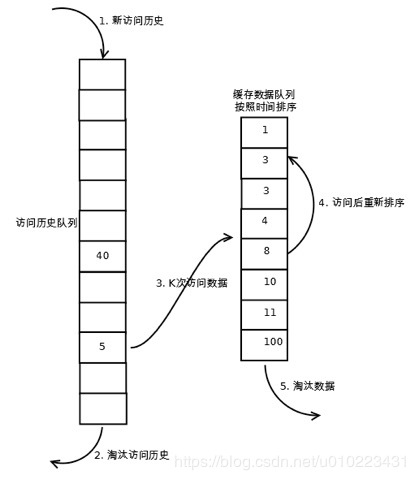

LRU-K算法相对于LRU算法来说多维护了一个队列用来存放访问历史数据，所有新加入缓存的数据都会加入到历史访问队列中，当历史访问队列中数据的访问次数达到K，才会将数据放置到LRU缓存队列中。 LRU算法可以理解为K为1的LRU-K算法，这个算法主要是解决缓存污染的问题，将数据访问一次就进入缓存队列的条件提高到访问K次才能进入缓存队列。

在这里插入图片描述
执行过程理解:

  1. 在LRU缓存队列中查找客户端需要访问的数据。 如果缓存命中，则将访问的数据中队列中取出，重新加入到缓存队列的头部。
  2. 如果没有命中，表示缓存穿透，从磁盘中获取访问数据，并且判断历史访问队列中是否存在该数据索引。
  3. 如果历史访问队列中存在该数据索引，则将索引的访问次数加1，否则加入该数据索引；
  4. 当历史访问队列中的数据访问次数达到K，将数据加入到LRU缓存队列的头部，并从历史访问队列中移除。
  5. 如果此时LRU缓存队列满了，则需要先置换出去一个数据，淘汰队列尾部的数据，即淘汰“倒数第K次访问离现在最久”的数据。然后再在队列头部加入新数据。

历史访问队列可以按照FIFO或者LRU的规则来管理数据。

存在的问题：

根据K的设置值越大，需要更多次访问才能清空历史访问队列中的数据，但是命中率会更高。相比LRU算法，需要占用的内存更大。

实际环境中，LRU-2为最优选择。

   

LRU-Two queues(2Q)算法

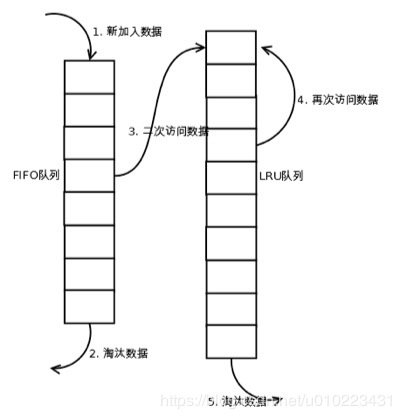

与LRU-2算法相似，只是历史缓存队列不只是保存数据索引，也是作为一个FIFO缓存队列，只有在FIFO缓存队列中存在的数据被再次访问时，才会加入到LRU缓存队列中。 实际应用：操作系统中的PageCache缓存。

在这里插入图片描述

执行过程理解:

  1. 在LRU缓存队列中查找客户端需要访问的数据。 如果LRU缓存队列中命中，则将访问的数据中队列中取出，重新加入到缓存队列的头部。
  2. 如果LRU缓存队列中没有命中，在FIFO缓存队列中查找访问数据。
  3. 如果FIFO缓存队列中命中，将数据加入到LRU缓存队列的头部，并从FIFO缓存队列中移除；
  4. 如果LRU缓存队列满了，则需要先置换出去一个数据，淘汰队列尾部的数据，然后再在队列头部加入新数据。
  5. 如果FIFO缓存队列中没有命中，表示缓存穿透，从磁盘中读取该数据，并将数据缓存到FIFO队列中。
  6. 如果FIFO缓存队列满了，则需要先置换出去一个数据，淘汰队列尾部的数据，即淘汰最先进入队列的数据。然后再在队列头部加入新数据。

存在的问题：

相比LRU算法，需要占用的内存更大。但是相比LRU-2算法，可以减少一次从磁盘读取数据的操作。

   

LRU-Multi queues(MQ)算法

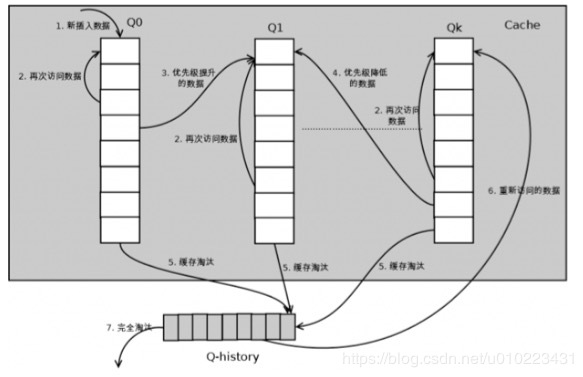

使用多个队列作为缓存队列，每个队列具有不同的优先级，优先级对应于数据的访问次数。 Q-N分别代表优先级为N的队列，N越大表示优先级越高。Q-history不是缓存队列，只用来保存淘汰数据的索引和访问次数。

在这里插入图片描述

执行过程理解:

  1. 在所有LRU缓存队列中查找客户端需要访问的数据（这里的查询顺序猜想是从高优先级开始）。
  2. 如果LRU缓存队列中命中，则将数据的访问次数加1，并判断是否能加入到更高一级的缓存队列中，如果可以，则从队列中取出访问数据，加入到高一级缓存队列的头部。
  3. 如果LRU缓存队列中没有命中，表示缓存穿透，从磁盘中读取该数据，并判断Q-history队列中是否存在该数据索引。
  4. 如果Q-history队列中存在该数据索引，则将数据的访问次数加1，并计算其优先级，加入到对应优先级缓存队列的头部，并从Q-history队列中移除；
  5. 如果Q-history队列中不存在该数据索引，则将数据加到Q0缓存队列的头部。
  6. 如果存在某个LRU缓存队列满了，无法加入新数据，需要先置换出去一个数据，此时从最低一级队列开始按照LRU淘汰；每个队列淘汰数据时，将数据从缓存队列中删除，将数据索引加入Q-history头部；？？？？然后再在队列头部加入新数据。
  7. 如果Q-history队列满了，无法加入新数据，则需要先置换出去一个数据，淘汰队列尾部的数据，即淘汰最先进入队列的数据。然后再在队列头部加入新数据。（Q-history按照FIFO的算法？？）
  8. 数据在指定的时间里访问没有被访问时，需要降低优先级，将数据从当前队列删除，加入到低一级的队列头部；

存在问题：

实现的复杂度相对比较高，维护了多个队列，始终需要记录每个数据的访问时间，访问次数，需要定时全局扫描数据的访问时间。

   

与其他算法（LFU）概念结合的其他的变种算法

Least Frequently Used（LFU）算法

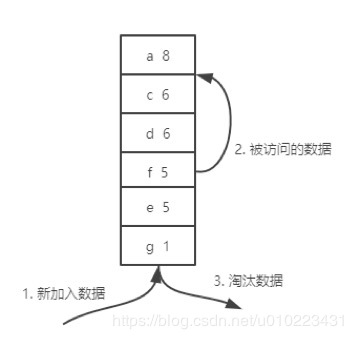

最近最不常用算法，核心思想是：最近使用频率高的数据很大概率将会再次被使用。而最近使用频率低的数据，很大概率不会再使用。做法：把使用频率最小的数据置换出去。这种算法是完全从使用频率的角度去考虑的。

在这里插入图片描述

执行过程理解:

  1. 在缓存中查找客户端需要访问的数据
  2. 如果缓存命中，则将访问的数据从队列中取出，并将数据对应的频率计数加1，然后将其放到频率相同的数据队列的头部，比如原来是A(10)->B(9)->C(9)->D(8),D被访问后，它的time变成了9，这时它被提到A和B之间，而不是继续在C后面。
  3. 如果没有命中，表示缓存穿透，将需要访问的数据从磁盘中取出，加入到缓存队列的尾部，记频率为1，这里也是加入到同为1的那一级的最前面；
  4. 如果此时缓存满了，则需要先置换出去一个数据，淘汰队列尾部频率最小的数据，然后再在队列尾部加入新数据。

存在的问题：

某些数据短时间内被重复引用，并且在很长一段时间内不再被访问。由于它的访问频率计数急剧增加，即使它在相当长的一段时间内不会被再次使用，也不会在短时间内被淘汰。这使得其他可能更频繁使用的块更容易被清除，此外，刚进入缓存的新项可能很快就会再次被删除，因为它们的计数器较低，即使之后可能会频繁使用。

这个问题导致会直接使用LFU算法的比较少，一般都是使用混合LFU算法概念的变种算法。

   

Least Recently/Frequently Used（LRFU）算法

LRFU： A spectrum of policies that subsumes the least recently used and least frequently used policies

   

Adaptive Replacement Cache（ARC）算法

ARC: adaptive replacement cache(IBM), adjusted replacement cache(ZFS) ARC（Adaptive Replacement Cache）是一种适应性Cache算法, 它结合了LRU与LFU。是Solaris ZFS 中实现的ARC(Adjustable Replacement Cache)读缓存淘汰算法。

包含的链表：

  • 最近最多使用的页面链表 （LRU list）
  • 最近最频繁使用的页面链表（LFU list）
  • 存储那些最近从最近最多使用链表中淘汰的页面信息（Ghost list for LRU）
  • 存储那些最近从最近最频繁使用链表中淘汰的页面信息（Ghost list for LFU）

ghost链表不储存数据（仅仅储存页面信息，比如offset，dev-id）

ARC算法执行过程:

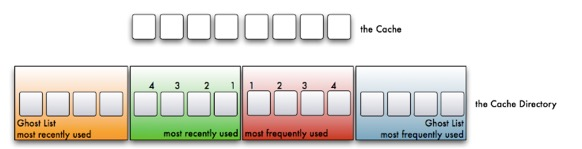

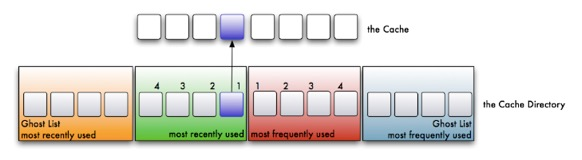

  1. 整个Cache分成两部分，起始LRU和LFU各占一半，后续会动态适应调整partion的位置（记为p）除此，LRU和LFU各自有一个ghost list(因此，一共4个list)
    在这里插入图片描述

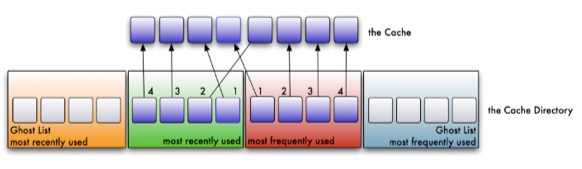

  2. 在缓存中查找客户端需要访问的数据， 如果没有命中，表示缓存穿透，将需要访问的数据从磁盘中取出，放到LRU链表的头部。
    在这里插入图片描述
    在这里插入图片描述

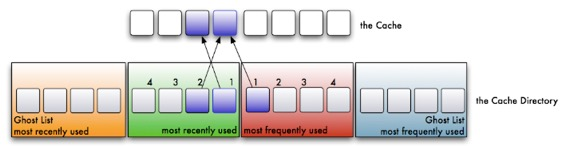

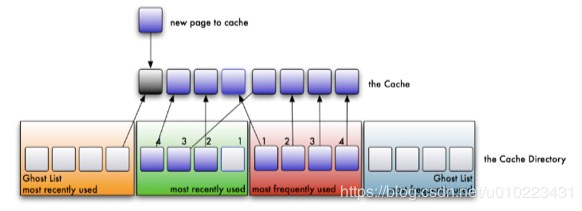

  3. 如果命中，且LFU链表中没有，则将数据放入LFU链表的头部，所有LRU链表中的数据都必须至少被访问两次才会进入LFU链表。如果命中，且LFU链表中存在，则将数据重新放到LFU链表的头部。这么做，那些真正被频繁访问的页面将永远呆在缓存中，不经常访问的页面会向链表尾部移动，最终被淘汰出去。
    在这里插入图片描述

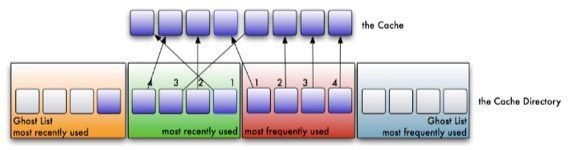

  4. 如果此时缓存满了，则从LRU链表中淘汰链表尾部的数据，将数据的key放入LRU链表对应的ghost list。然后再在链表头部加入新数据。如果ghost list中的元素满了，先按照先进先出的方式来淘汰ghost list中的一个元素，然后再加入新的元素。
    在这里插入图片描述

这里注意上面的the cache才是实际的LRU和LFU结合的链表，因此是删除了LRU链表的尾部元素，尾部元素对应下面的位置索引是1。

在这里插入图片描述
在这里插入图片描述

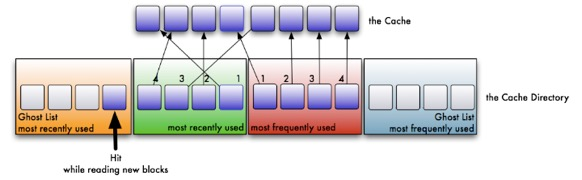

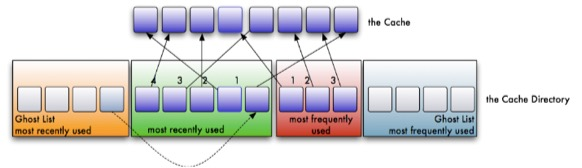

5. 如果没有命中的数据key处于ghost list中，则表示是一次幽灵（phantom）命中，系统知道，这是一个刚刚淘汰的页面，而不是第一次读取或者说很久之前读取的一个页面。ARC用这个信息来调整它自己，以适应当前的I/O模式（workload）。

这个迹象说明我们的LRU缓存太小了。在这种情况下，LRU链表的长度将会被增加1，并将命中的数据key从ghost list中移除，放入LRU链表的头部。显然，LFU链表的长度将会被减少1。

同样，如果一次命中发生在LFU ghost 链表中，它会将LRU链表的长度减一，以此在LFU 链表中加一个可用空间。

在这里插入图片描述
在这里插入图片描述

也就是说，利用这种适应机制，当系统趋向于访问最近的内容，会更多地命中LRU ghost list，这样会增大LRU的空间； 当系统趋向于访问最频繁的内容，会更多地命中LFU ghost list，这样会增加LFU的空间.

ARC算法参考： orientye.com/arc-cache/ blog.csdn.net/WSKINGS/art…

   

Mysql的变种LRU算法

Low Inter-reference Recency Set（LIRS）算法： LIRS： An efficient low inter-reference recency set replacement policy to improve buffer cache performance InnoDB中应用的LRU优化算法：使用链表来实现的。

在这里插入图片描述

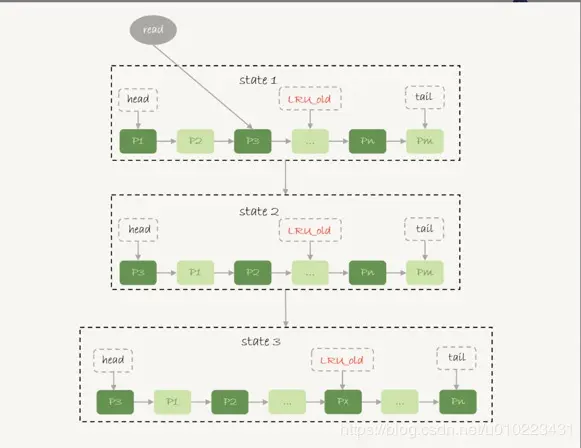

在 InnoDB 实现上，按照 5:3 的比例把整个 LRU 链表分成了 young 区域和 old 区域。图中 LRU_old 指向的就是 old 区域的第一个位置，是整个链表的 5/8 处。也就是说，靠近链表头部的 5/8 是 young 区域，靠近链表尾部的 3/8 是 old 区域。改进后的 LRU 算法执行流程如上图。

  1. 在缓存中查询数据。
  2. 如果命中，如State 1所示，要访问数据页 P3，由于 P3 在 young 区域，因此和优化前的 LRU算法一样，将其移到链表头部，变成状态 2；
  3. 如果命中，且P3在old区域，则判断数据页在 LRU 链表中存在的时间是否超过了 1秒，如果是就把它移动到链表头部，也就是移到young区域的头部；如果不是，位置保持不变。（ 1秒这个时间，是由参数innodb_old_blocks_time 控制的。其默认值是 1000，单位毫秒。）
  4. 如果没有命中，则淘汰数据页Pm，并将新数据页Px插入到LRU_old链表部分的头部。
  5. 如果LRU_old链表满了，则淘汰处于链表尾部的数据页。如果LRU_young链表满了，则淘汰处于young区域链表尾部的数据页。

这个策略，就是为了处理类似全表扫描的操作量身定制的。如果大量扫描历史数据表，扫描过程中，新插入的数据页都被放到 old 区域 ;一个数据页里面有多条记录，这个数据页会被多次访问到，但由于是顺序扫描，这个数据页第一次被访问和最后一次被访问的时间间隔不会超过 1 秒，因此还是会被保留在 old 区域；再继续扫描后续的数据，之前的这个数据页之后也不会再被访问到，于是始终没有机会移到链表头部（也就是 young 区域），很快就会被淘汰出去。

这个策略最大的收益，就是在扫描这个大表的过程中，虽然也用到了Buffer Pool，但是对 young 区域完全没有影响，从而保证了Buffer Pool响应正常业务的查询命中率。

参考资料

林晓斌-MySQL实战45讲（33 | 我查这么多数据，会不会把数据库内存打爆？）
