IM 客户端技术演进路线

谢什么
920 阅读13分钟

IM 技术演进阶段

IM v1.0 阶段（简单、可用）


实现功能

  • 用户/客服接入

  • 消息收发

  • 咨询列表管理

设计原理

  • 通过「消息转发模块」中消息轮询协程操作 Redis 缓存进行消息分发

  • 使用 Protobuf 解决数据传输问题

  • 使用 Java NIO 的开源框架 Netty 异步非阻塞、事件驱动、高性能、高可靠、高可定制性的网络应用程序

技术选型

  • （v1.0 选型）基于 Scoket 原生：代表框架 CocoaAsyncSocket

  • （v2.0 选型）基于 WebScoket ：代表框架 SocketRocket

  • 基于 MQTT：代表框架 MQTTKit

  • 基于 XMPP：代表框架 XMPPFramework

两种方案设计

  • 集中式：简单的单通、双通，延迟率要求不高的消息发送。

  • 分布式：实时的双通、多通，延迟率高要求的视频/语音通话。

问题

FAQ：TCP 选型，实现通讯信息的真正加密，复杂场景下更灵活的通信。

问题 1：分/黏包

  • 分包（IP分片传输导致）：指接受方没有接受到一个完整的包，只接受了部分。

  • 黏包（TCP协议本身合并机制）：指发送方发送的若干包数据到接收方接收时粘成一包，从接收缓冲区看，后一包数据的头紧接着前一包数据的尾。

解决：

  • 方案一：包头长度字段

  • 方案二：包尾分隔标识

应用：消息头长度为2个字节，所以消息包的最大长度需要小于65536个字节，netty会把消息内容长度存放消息头的字段里，接收方可以根据消息头的字段拿到此条消息总长度。

问题 2：数据丢失

  • 数据丢失，写 db 之前 App crash，虽然数据在网络层可靠抵达了，但没存进 db，下次用户打开 App 消息自然就丢失了，如果不在业务层再增加可靠性保障，网络层面不会重发，那么意味着这条消息对于 Receiver 永远丢失

解决：

  • 方案一：应用层 Ack 消息（消息回调机制）

  • 方案二：应用层 Seq ID（连续性编号）

IM v2.0 阶段


开发要求

  • 提升服务业务功能

  • 增加可选配置，例如自动回复、FAQ

发展历程

  • 第一阶段：短轮询 Polling（频繁的异步 JavaScript 和 XML (AJAX) 请求来实现轮循）
  • 第二阶段：长轮询 Long polling（由服务端决定回执的长轮询机制）
  • 第三阶段：基于 AJAX、Flash Socket 等流实现
  • 第四阶段：WebSocket HTTP 5.0 全双工

区别整理

  • WebSocket 是应用层的协议，Socket 是传输层的抽象
  • WebSocket 是全双工的 HTTP 通讯协议

设计原理

  • 建立一条可复用、可检索的消息线路（通过 HTTP 协议进行一个握手的动作，然后单独建立一条 TCP 的通信通道进行数据的传送）

  • 分配服务优化：平均、权重、排队、AI

  • 消息服务配置：风险检测、离线存储、消息队列、更新未读数、自动回复

保障性机制

  • 方案一：应用层 Ack (确认字符) 消息

  • 方案二：应用层 Seq ID（每个 Message 分配一个 Seq ID，这个 Seq ID 对于单个用户的接受消息队列来说是连续的）

心跳机制

定时心跳包

每隔若干时间发送一个固定信息给服务端，服务端收到后及时回复一个固定信息，如果服务端若干时间内没有收到客户端心跳信息则视客户端断开，同理如果客户端若干时间没有收到服务端心跳回值则视服务端断开。 ① 前台时，8秒发送一个心跳包； ② 切换到后台时，30秒发送一次，根据自己的实际情况修改一下即可。心跳包用于维持长连接以及检测长连接是否断开等。

智能心跳包

1）App 前台时：五次延迟测试确定网络情况良好，进入长心跳模式；在网络波动较大的情况，使用短心跳，保证收取消息相对及时。 2）App 后台时：先用几次最小心跳维持长链接，进入后台自适应心跳计算。（尽量选择用户不活跃的时间段，来减少心跳计算可能产生的消息不及时收取影响。）

重连流程

  • 重连被触发时，如果该次连接成功，退出重连

  • 反之重连失败后，会判断当前重连的次数是否超过预期值（这里设为6次），并对重连次数计数，如果超过就会退出重连

  • 休眠预设的时间后再次进行重连操作

重连触发条件分为三种：

  • 主动连接不成功（主动连接Socket，如果连接失败，会触发重连机制)

  • 网络被主动断开（正常建立连接，操作过程中，网络被断开，通过系统广播触发重连）

  • 服务器没响应，心跳没回值（服务端心跳预设时间内没回值，客户端认为服务端已经断开，触发重连）

发送消息类别

  • 一类是 IM 相关数据的请求（HTTP），例如：历史消息列表，会话列表等

  • 二类是 IM 消息的发送（Socket），主要是文字消息，包括上传到服务器的资源文件链接等

  • 三类是辅助通信类型（混合），一般封装进 SDK 内部，例如：心跳包、回执、鉴权等

对应后端 API 设计： 2.1 保活心跳包（C->S） HeartbeatPackage【13】 2.2 响应心跳包（S->C） XXX【？？】 2.3 探查客户端是否活跃（S->C） XXX【？？】 2.4 拉取离线消息（C->S） ClientRequestMessage【13】 2.5 响应离线消息（S->C） Protobuf【22】 2.6 发送聊天消息（C->S） ChatMessage【10】 2.7 响应发聊天消息（S->C） Protobuf【29】 2.8 接收聊天通知（S->C） ChatMessage【10】 2.9 接收代办通知（S->C） TodoMessage【17】 2.10 漫游和搜索聊天历史（C->S） ClientRequestMessage【13】 2.11 响应漫游和搜索聊天历史（S->C） Protobuf【30】 2.12 获取好友列表（C->S） ClientRequestMessage【13】 2.13 响应好友列表（S->C） Protobuf【18】 2.14 获取圈子列表（C->S） ClientRequestMessage【13】 2.15 响应圈子列表（S->C） Protobuf【20】 2.16 获取代办列表（C->S） ClientRequestMessage【13】 2.17 响应代办列表（S->C） Protobuf【23】

业务缓存策略

（先查数据库后展示，没有再请求再显示）

1）首次会话：先查数据库 -> 显示UI -> 网络请求 -> 算出未读数据存入数据库 -> 显示UI 2）拉取历史数据：先查本地数据 -> 根据字段 msgid 是否为 0 请求数据并存储 -> 显示UI 3）单条消息发送：发送信息 -> 标记为插入失败 -> 插入数据库 -> 发送信息（成功接收回执：变为成功状态存储，发送失败或没有接收到回执：进入重发流程）-> 显示UI

IM v3.0 阶段

实现功能（服务拆分）

  • 业务服务：客服群组/成员管理、搜索服务、质检服务、工单服务、优惠券、订单服务、自动回复、FAQ

  • 用户服务：用户状态、行为轨迹（画像）、评价服务

  • IM 服务：单聊、群聊、通知、私信、联系人、文件服务、风控服务、敏感词过滤

  • 数据服务：采集、分析、统计

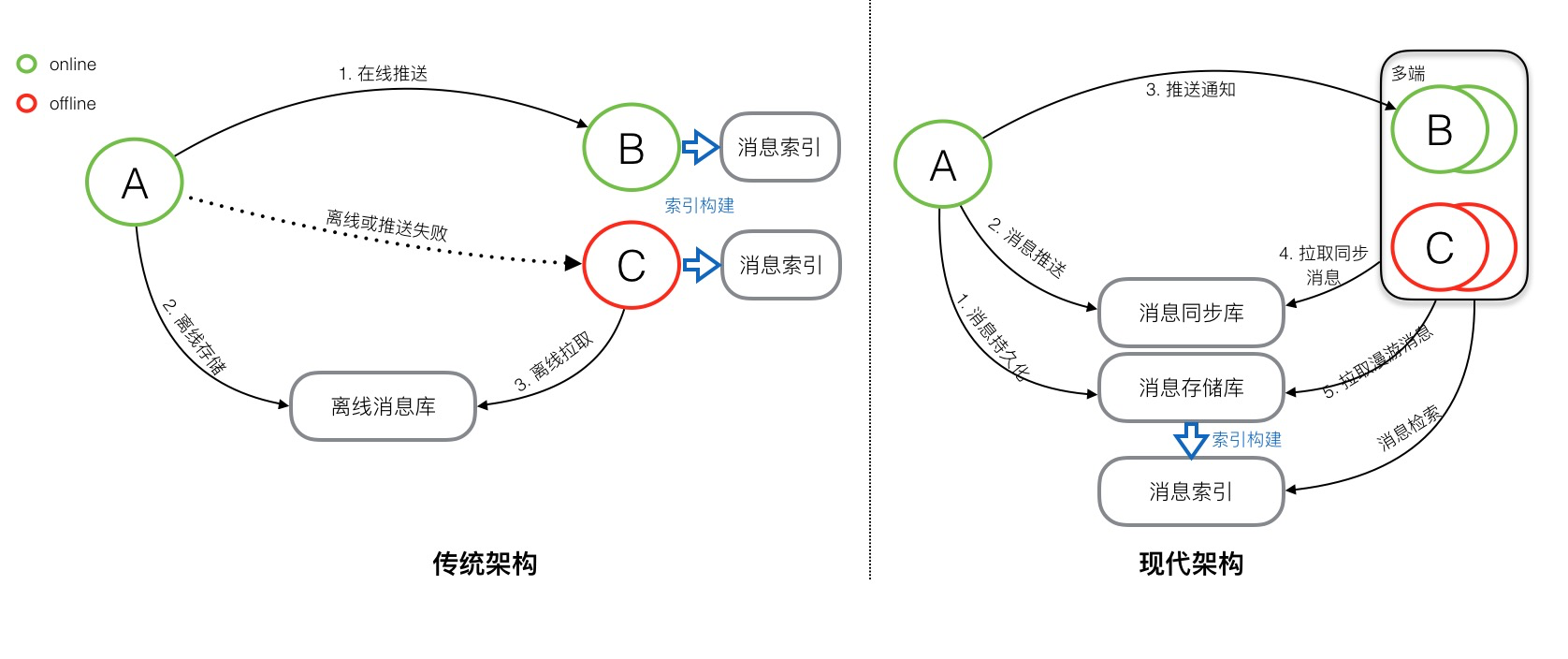

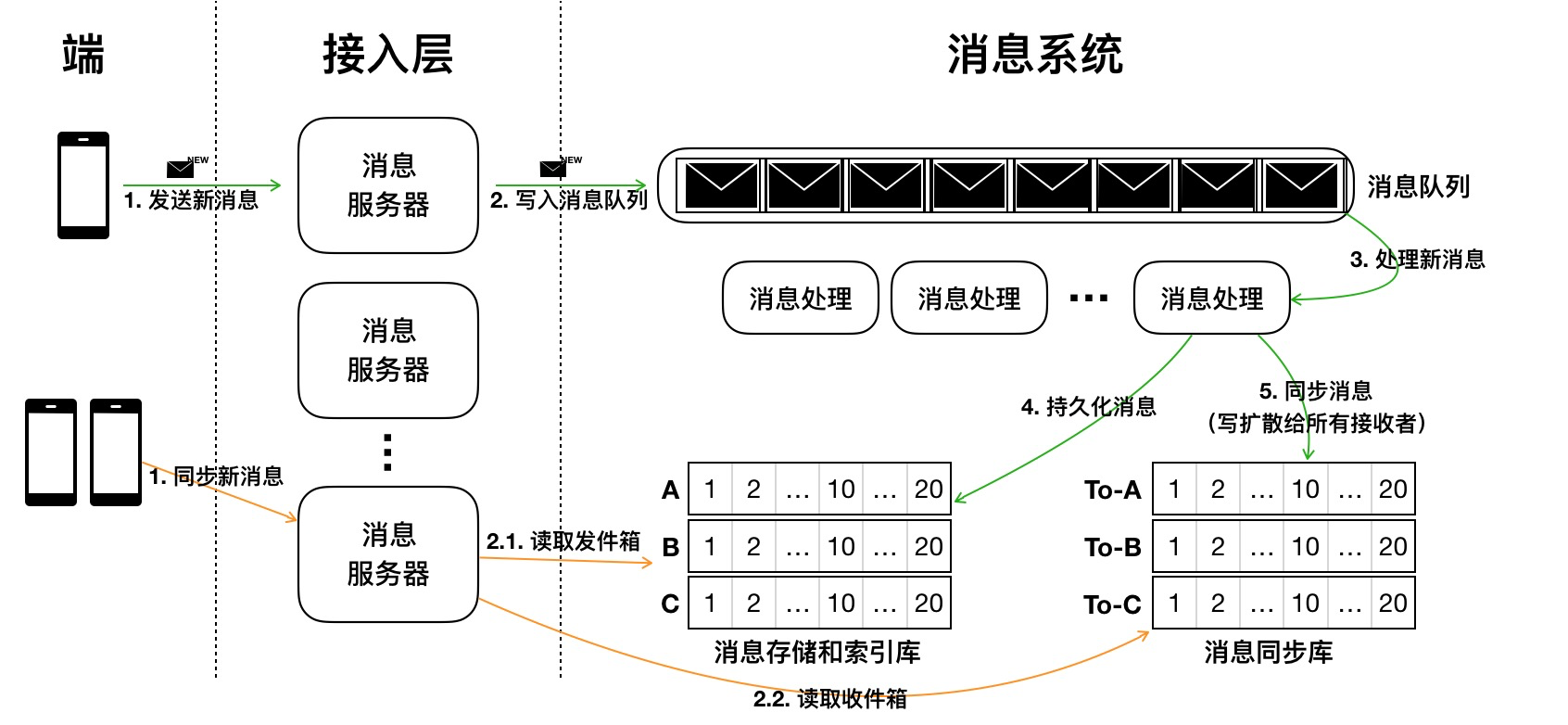

功能模块主要分为 （现代 IM 系统中的消息系统架构——实现篇：www.infoq.cn/article/N6s…）

  • 消息存储：读、写、持久化，单行写入，批量读取，多维检索、全文检索的模糊查询

  • 关系维护：人与人的关系、人与群的关系以及人与会话的关系

  • 即时感知：会话池方案，消息存储 > 第二类：同步库 > 新消息即时统计

  • 多端同步：会话的未读消息数需要在应用服务侧维护、对自己的信息不计数在最新消息摘要中需要做更新

分页设计

  • 规则：从数据库拉取

  • 首次：sequenceId 范围 + 倒序

  • 翻页：第一次请求的最小 sequencId 发起第二次请求

需求分析

  1. 可能在有些需求中，消息还会区分平台，比如ios/andoid/mac/windos等

  2. 关于信息的更新：某一个人的个人头像or昵称发生了变化，这时候，我们对应的消息页面的UI，朋友列表等需要更新。这种类型的通知，一般是通过tcp推送，后台通过查找该用户的uid然后查找到他的会话跟好友列表然后进行推送。

  3. 关于消息的设计：目前我所见是2种，一种是类型微信的常见，具有离线消息的概念，但是一旦客户端确认接收到，服务器将不会保存，也就是不能跨设备保存用户记录，一般用tcp实现。还有一种是类似钉钉那种，有一个同步消息的概念，这种情况下一般使用Tcp+Http实现。他们的逻辑相差还是比较大，会另外写一篇文章描述。

数据库改版

数据库设计

  • 会话表
  • 聊天详情表
  • 群组表
  • 群组信息表
  • 群成员
  • 联系人表

会话表

Id：自增长主键
Uid：该条消息所属消息，比如我登陆了，我发送/接收到消息入库的时候写入自己的uid，他的作用是多用户登陆的时候区分回话表
chatId：服务器生产回话 id当前的回话id，它作用是标识一个回话，比如我跟你聊天or 你跟我聊天，我们的回话id应该是一致的，对于群聊也是，在群中发送消息，每个人的回话id是一致的
c_id：他是标记一台设备上某个用户的唯一回话，用于更新避免插入多条数据的，可以用到sqlite的update or replace，他的值可以是hash(uid+chatid)或者其他，该字段可以只是客户端具有，客户端生成并且自己维护。
From：发送人id(自己发送就是自己的uid，不然就是别人的uid)
to：接收人id(uid/group_id)
last_msg：最后的一条消息内容
last_user_name：最后的发送者名称
last_time：最后消息发送时间
chat_type：回话类型(群组消息/个人聊天/系统消息)
msg_type：消息类型(文字/图片/文件/音乐等)
unread_count：改回话未读数目

聊天详情表

id：自增长主键
msg_id：消息唯一id，一般服务器生成，或者客户端本地使用UUID生成
uid：所属者uid
from：发送者uid
from_avatar：发送者头像
from_nam：发送者名称
to：接受者(uid/group_id)
chat_type：会话类型
msg_type：消息类型
msg：消息内容
file_info：文件信息json格式
send_time：发送时间
send_status：发送状态 发送中，发送完成，发送失败
extra：把人插入 一般可以为null，预留的额外字段，使用JOSN字符串存储

群组表

Id：自增长主键
group_id：群组唯一id
group_name：群组名称
group_name：群组头像
group_type：群组类型
group_num：群组数量
group_create_uid：群组创建者uid

群组信息表

Id：自增长主键
group_id：群组唯一id
group_name：群组名称
group_name：群组头像
group_type：群组类型
group_num：群组数量
group_create_uid：群组创建者uid
group_intrduce：群组简介
nick_name：个人的群昵称字段。
group_role：群组角色字段，比如你是管理员/群主/普通成员等（该字段的作用是可以用来做一个权限控制，比如在一些群里面，需要特定的人才可以拉人，需要群主才可以删除成员等，该字段是server下发的，根据不同的uid请求返回不同的role）
group_members：部分群成员的List的JSON数据，该字段看UI设计，可能有的UI在群信息页面默认显示几个群成员，然后点击进入通过另外的接口查看全部群成员。如果是这种情况下，可以在群信息接口下发该群的一些必要显示成员既可。当然，这个字段也可以不用，用一个或者群成员接口替换，查看群信息的时候也同时请求群信息和群成员接口也可以

群成员表

Id：自增长主键
group_id：群组唯一id
user_nam：用户名
user_avatar：varchar 头像
group_role：角色

联系人列表

Id：自增长主键
uid：所属者uid
sex：性别信息
birthday：生日信息
user_name：用户名
user_avatar：varchar 头像
Relation：关系（比如好友/陌生人）

数据库升级

  • 顺序型策略：不能跨版本升级。一个从版本1到3，需要先升级到2再到3
  • 阶梯型策略：能跨版本升级。设计嵌套数据库迁移功能，进行1-2-3自动检测，通过中间层进行升级

IM v3.5 重构


开发要求

  • 通用性

  • 可用性

  • 降级策略

设计原理

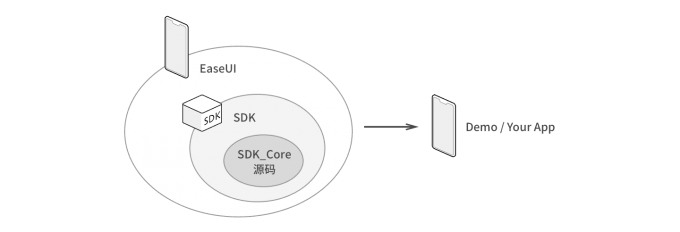

  • IM 服务抽取成独立的模块，对外提供统一的集成和调用方式

  • 监控管理提高线上质量

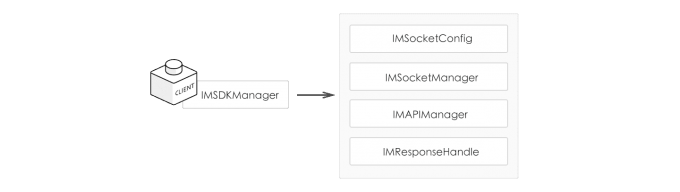

  • IMSocketConfig: 是 SDK 的配置入口，主要完成服务器配置及相关参数设置的入口。

  • IMSocketManager: 管理登录、退出、连接管理等功能。

  • IMAPIManager: 负责消息的收发，完成会话管理、好友的添加删除，黑名单的管理。

  • IMResponseHandle: 负责接收多种类型消息回调及 delegate 事件分发等功能。

问题：消息丢失和重复

FAQ：解决消息丢失和重复问题？

  • 长连接轮询方式：带上客户端已读消息的 ID，由服务端计算出差值消息然后返回

  • WebSocket 方式：服务端会在推送给客户端消息后，等待客户端的 ACK，如果客户端没有 ACK，服务端会尝试多次推送

前端 UIKit 实现

1）基于 UICollectionView 预加载和缓存气泡的大小计算 2）自动增长输入视图 3）多种包含的气泡类型

  • 文本

  • 大型表情符号

  • 图像

  • 视频

4）内置 SFSafariViewController 访问 Web 页面 5）内置一套基本的 iMessenges 风格示例主体 6）自定义主题系统，用于显示 UICollectionViewCells 的页眉，页脚和输入等视图

Protocol Buffer 数据结构

  • 利用 varint 原理压缩数据以后，二进制数据非常紧凑

  • 没有数据描述 .proto 文件是无法理解二进制数据流，加密性更好

  • 向后兼容，更新数据结构以后，老版本依旧可以兼容

IM v4.0 阶段

可插拔跨平台架构

  • Native 层：负责业务请求封装和数据解析，与原生进行交互

  • Chat 层：负责提供底层通信使用的 c 接口，包含连接、读写和关闭

  • WebSocket 层：实现 WebSocket 协议及维护心跳

  • TLS 层：基于 mbedTLS 实现 TLS 协议及数据加解密

  • TCP 层：基于 libuv 实现 TCP 连接和数据的读写

层级解耦，提高组件的灵活性，实现可插拔

C 语言调用方式

  • Android 采用 JNI 的方式

  • iOS 采用 runtime 的方式

插件化改造

  • 将插件行为抽象出一个结构体，利用双向链表将前后插件绑定在一起，使用函数指针调用具体插件的函数或回调

  • 通过修改插件的注册提高了灵活性，使得组件具有可插拔性（冷插拔）

存储库的数据建立多元索引：公开群的检索，需要对群 ID、消息发送人、消息类型、消息内容、以及时间建立索引，其中消息内容需要使用分词字符串类型，从而提供模糊查询的能力。做消息的权限管理需要扩展接收人 ID 数组。
