TiDB 介绍及布署

文章来源: 陶老师运维笔记- 微信公众号

Github github.com/pingcap/tid…

官网文档 pingcap.com/docs-cn/sta…

tiup布署tidb docs.pingcap.com/zh/tidb/sta…

1. TiDB介绍

1.1 简介

TiDB 是 PingCAP 公司设计的开源分布式 HTAP (Hybrid Transactional and Analytical Processing) 数据库，结合了传统的 RDBMS 和 NoSQL 的特性。TiDB 兼容 MySQL，支持无限的水平扩展，具备强一致性和高可用性。 TiDB 的目标是为 OLTP (Online Transactional Processing) 和 OLAP (Online Analytical Processing) 场景提供一站式的解决方案。

1.2 特性

高度兼容 MySQL : TiDB 支持 MySQL 绝大多数语法。兼容性对比
水平弹性扩展 : 简单地增加新节点即可实现 TiDB 的水平扩展。
分布式事务: TiDB 100% 支持标准的 ACID 事务。
金融级高可用: 基于 Raft 的多数派选举协议提供数据强一致性。
一站式 HTAP 解决方案：同时支持OLTP +OLAP，配合 TiSpark，可提供一站式 HTAP解决方案。
云原生 SQL 数据库 : TiDB 支持公有云、私有云和混合云布署。

2. TiDB架构

pingcap.com/docs-cn/sta…

2.1 架构

TiDB 集群主要包括三个核心组件：TiDB Server，PD Server 和 TiKV Server。 此外，还有用于解决用户复杂 OLAP 需求的 TiSpark 组件和简化云上部署管理的 TiDB Operator 组件。

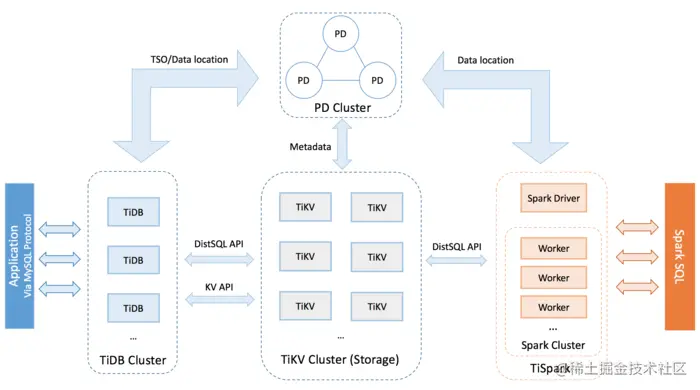

tidb-architecture

TiDB Server： TiDB Server 负责接收 SQL 请求，处理 SQL 相关的逻辑，并通过 PD 找到存储计算所需数据的 TiKV 地址，与 TiKV 交互获取数据，最终返回结果。TiDB Server 是无状态的，其本身并不存储数据，只负责计算，可以无限水平扩展，可以通过负载均衡组件（如LVS、HAProxy 或 F5）对外提供统一的接入地址。

PD Server： Placement Driver (简称 PD) 是整个集群的管理模块，其主要工作有三个：一是存储集群的元信息（某个 Key 存储在哪个 TiKV 节点）；二是对 TiKV 集群进行调度和负载均衡（如数据的迁移、Raft group leader 的迁移等）；三是分配全局唯一且递增的事务 ID。

PD 通过 Raft 协议保证数据的安全性。Raft 的 leader server 负责处理所有操作，其余的 PD server 仅用于保证高可用。建议部署奇数个 PD 节点。

TiKV Server： TiKV Server 负责存储数据，从外部看 TiKV 是一个分布式的提供事务的 Key-Value 存储引擎。存储数据的基本单位是 Region，每个 Region 负责存储一个 Key Range的数据，每个 TiKV 节点会负责多个 Region。TiKV 使用 Raft 协议做复制，保持数据的一致性和容灾。不同节点上的多个 Region 构成一个 Raft Group，互为副本。数据在多个 TiKV 之间的负载均衡由 PD 调度，这里也是以 Region 为单位进行调度。

TiSpark： TiSpark 作为 TiDB 中解决用户复杂 OLAP 需求的主要组件，将 Spark SQL 直接运行在 TiDB 存储层上。故TiDB 可以通过一套系统，同时支持 OLTP 与 OLAP，免除用户数据同步的烦恼。

TiDB Operator: TiDB Operator 提供在主流云基础设施（Kubernetes）上部署管理 TiDB 集群的能力。它结合云原生社区的容器编排最佳实践与 TiDB 的专业运维知识，集成一键部署、多集群混部、自动运维、故障自愈等能力，极大地降低了用户使用和管理 TiDB 的门槛与成本。

2.2 原理篇

三篇文章了解 TiDB 技术内幕：

3. 环境规划

配置建议 pingcap.com/docs-cn/sta…

部署目标机器若干：

建议 4 台及以上，TiKV 至少 3 实例，线上 TiDB、PD 模块不位于同一主机。
建议使用CentOS 7.3 及以上版本 Linux 操作系统。
机器之间内网互通。

部署中控机一台：

中控机可以是部署目标机器中的某一台。
推荐安装 CentOS 7.3 及以上版本 Linux 操作系统。
该机器需开放外网访问，用于下载 TiDB 及相关软件安装包。

服务器建议配置:

组件	CPU	内存	本地存储	实例数量(最低要求)
TiDB	8核+	16 GB+	无特殊要求	1（可与 PD 同机器）
PD	4核+	8 GB+	SAS, 200 GB+	1（可与 TiDB 同机器）
TiKV	8核+	32 GB+	SSD, 200 GB+	3

布署规划:

IP	机器	角色	备注
192.122.64.141	8core,8G	中控机,TiDB,PD	-
192.122.65.150	8core,8G	TiDB,PD	-
192.122.65.152	9core,8G	PD	-
192.122.64.143	8core,16G	TiKV	-
192.122.64.144	8core,16G	TiKV	-
192.122.64.145	8core,16G	TiKV	-

说明:

Tidb机器配置,系统环境请依官方建议，否则易遇到问题。

4. Tidb布署

Ansible布署 pingcap.com/docs-cn/sta…

Docker布署 pingcap.com/docs-cn/sta…

可以使用Ansible也可使用Docker布署TiDB测试环境，本文使用Ansible布署TiDB。

4.1 在中控机上安装依赖包

yum -y install epel-release git curl sshpass && \
yum -y install python2-pip

4.2 创建 tidb 用户

在中控机上创建 tidb 用户，并生成 SSH key。

useradd -m -d /home/tidb tidb
#设置 tidb 用户密码。
echo 'tidb123' | passwd --stdin tidb
#配置 tidb 用户 sudo 免密码，及sudo
echo 'tidb ALL=(ALL) NOPASSWD: ALL'>>/etc/sudoers
#用户切换到 tidb 用户,生成 SSH key。
su - tidb
ssh-keygen -t rsa -P '' -f ~/.ssh/id_rsa

4.3 中控机下载 TiDB Ansible

中控机器上下载 TiDB Ansible。以 tidb 用户登录中控机并进入 /home/tidb 目录。使用以下命令从 TiDB Ansible 项目上下载 TiDB Ansible 4.0 相应 TAG 版本

tag=v4.0.0-rc
git clone -b $tag https://github.com/pingcap/tidb-ansible.git

4.4 安装 TiDB Ansible

在中控机器上安装 TiDB Ansible 及其依赖。以 tidb 用户登录中控机，请务必按以下方式通过 pip 安装 TiDB Ansible 及其相关依赖的指定版本，否则会有兼容问题。

#1.在中控机器上安装 TiDB Ansible 及其依赖
cd /home/tidb/tidb-ansible
sudo pip install  -i https://pypi.tuna.tsinghua.edu.cn/simple  -r ./requirements.txt #用清华源或阿里源加速

# 2.查看 Ansible 的版本。
ansible --version

4.5 配置 SSH 互信及 sudo

在中控机上配置部署机器 SSH 互信及 sudo 规则。

1. 将你的部署目标机器 IP 添加到 hosts.ini 文件

cd /home/tidb/tidb-ansible
vi hosts.ini
[servers]
192.122.64.141
192.122.64.143
192.122.64.144
192.122.64.145
192.122.65.150
192.122.65.152
[all:vars]
username = tidb
ntp_server = pool.ntp.org

1. 执行以下命令，按提示输入部署目标机器的 root 用户密码部署目标机器上创建 tidb 用户，并配置 sudo 规则，配置中控机与部署目标机器之间的 SSH 互信。

$ansible-playbook -i hosts.ini create_users.yml -u root -k

create_users.yml:

cat create_users.yml
---

- hosts: all
  tasks:
    - name: create user
      user: name={{ username }} shell=/bin/bash createhome=yes

    - name: set authorized key
      authorized_key:
        user: "{{ username }}"
        key: "{{ lookup('file', lookup('env','HOME')+ '/.ssh/id_rsa.pub') }}"
        state: present

    - name: update sudoers file
      lineinfile:
        dest: /etc/sudoers
        insertafter: EOF
        line: '{{ username }} ALL=(ALL) NOPASSWD: ALL'
        regexp: '^{{ username }} .*'
        state: present

4.6 目标机安装 NTP 服务

如果你的部署目标机器时间、时区设置一致，已开启 NTP 服务且在正常同步时间，此步骤可忽略。可参考如何检测 NTP 服务是否正常。

以 tidb 用户登录中控机，执行以下命令。在部署目标机器上使用系统自带软件源联网安装并启动 NTP 服务，服务使用安装包默认的 NTP server 列表，见配置文件 /etc/ntp.conf 中 server 参数。

cd /home/tidb/tidb-ansible && \
ansible-playbook -i hosts.ini deploy_ntp.yml -u tidb -b

为了让 NTP 尽快开始同步，启动 NTP 服务前，系统会执行 ntpdate 命令，与用户在 hosts.ini 文件中指定的 ntp_server 同步日期与时间。默认的服务器为 pool.ntp.org，也可替换为你的 NTP server。

4.7 目标机配置 CPUfreq

为了让 CPU 发挥最大性能，请将 CPUfreq 调节器模式设置为 performance 模式。

# 用以下命令在部署目标机器上批量设置。
ansible -i hosts.ini all -m shell -a "cpupower frequency-set --governor performance" -u tidb -b

4.8 数据盘修改挂载参数

在部署目标机器上添加数据盘 ext4 文件系统挂载参数。使用 root 用户登录目标机器，将部署目标机器数据盘格式化成 ext4 文件系统，挂载时添加 nodelalloc 和 noatime 挂载参数。nodelalloc 是必选参数，否则 Ansible 安装时检测无法通过；noatime 是可选建议参数。

说明：若数据盘已ext4，只需要从step5开始,修改下mount参数,重新挂载。

1.  查看数据盘。
fdisk -l
2. 创建分区表。
parted -s -a optimal /dev/sdb mklabel gpt -- mkpart primary ext4 1 -1
3. 格式化文件系统。
mkfs.ext4 /dev/sdb
4. 查看数据盘分区 UUID。
lsblk -f
5. 编辑 /etc/fstab 文件，添加 nodelalloc 挂载参数
cat /etc/fstab
UUID=c51eb23b-195c-4061-92a9-3fad812cc12f /data1 ext4 defaults,nodelalloc,noatime 0 2
6. 挂载数据盘。
mkdir /data1
umout /dev/sdb && mount -a  # 根据实际情况修改/dev/sdb
7. 检查挂载情况
如果文件系统为 ext4，并且挂载参数中包含 nodelalloc，则表示已生效
mount -t ext4
/dev/sdb on /data1 type ext4 (rw,noatime,nodelalloc,data=ordered)

4.9 编辑 inventory.ini

以 tidb 用户登录中控机，编辑 /home/tidb/tidb-ansible/inventory.ini 文件为 TiDB 集群分配机器资源。

cat inventory.ini  |grep -v '#' |grep -v '^$'
[tidb_servers]
192.122.64.141
192.122.65.150
[tikv_servers]
192.122.64.143
192.122.64.144
192.122.64.145
[pd_servers]
192.122.64.141
192.122.65.150
192.122.65.152
[spark_master]
[spark_slaves]
[lightning_server]
[importer_server]
[monitoring_servers]
192.122.64.141
[grafana_servers]
192.122.64.141
[monitored_servers]
192.122.64.141
192.122.65.150
192.122.65.152
192.122.64.143
192.122.64.144
192.122.64.145

4.10 inventory.ini 变量说明

pingcap.com/docs-cn/sta…

默认全局变量已设置为 /home/tidb/deploy，可改为 /data1/tidb/deploy

## Global variables
[all:vars]
deploy_dir = /data1/tidb/deploy

## Connection
# ssh via normal user
ansible_user = tidb

4.11 部署 TiDB 集群

使用 tidb 用户作为服务运行用户：确认inventory.ini中 ansible_user = tidb。ansible_user 不要设置成 root 用户，tidb-ansible 限制了服务以普通用户运行。

检查SSH 互信

cat inventory.ini | grep ansible_user
ansible -i inventory.ini all -m shell -a 'whoami'
ansible -i inventory.ini all -m shell -a 'whoami' -b

执行 local_prepare.yml playbook

ansible-playbook local_prepare.yml

3.初始化系统环境，修改内核参数

ansible-playbook bootstrap.yml

部署 TiDB 集群软件。

--查看tidb配置要求。可以手动修改
cat  ./roles/check_system_optional/defaults/main.yml
-- 部署Tidb
ansible-playbook deploy.yml

启动 TiDB 集群

ansible-playbook start.yml

说明：

机器配置及安装步骤尽量依官方,以免遇到问题。

5. 测试TiDB

基本 SQL 操作 pingcap.com/docs-cn/sta…

兼容性对比 pingcap.com/docs-cn/sta…

5.1 测试TiDB

TiDB 兼容 MySQL，因此可使用 MySQL 客户端直接连接 TiDB。TiDB 服务的默认端口为 4000。

#安装MySQL Client, 本次安装的mariadb可略
yum install mariadb
#登录
mysql -u root -h 192.122.64.141 -P 4000
MySQL [(none)]> show grants;
+-------------------------------------------------------------+
| Grants for User                                             |
+-------------------------------------------------------------+
| GRANT ALL PRIVILEGES ON *.* TO 'root'@'%' WITH GRANT OPTION |
+-------------------------------------------------------------+

MySQL [(none)]> use test
Database changed

MySQL [test]> CREATE TABLE person (
    number INT(11),
    name VARCHAR(255),
    birthday DATE
    );

MySQL [test]> SHOW TABLES FROM test;
+----------------+
| Tables_in_test |
+----------------+
| person         |
+----------------+
1 row in set (0.00 sec)

MySQL [test]> desc person;
+----------+--------------+------+------+---------+-------+
| Field    | Type         | Null | Key  | Default | Extra |
+----------+--------------+------+------+---------+-------+
| number   | int(11)      | YES  |      | NULL    |       |
| name     | varchar(255) | YES  |      | NULL    |       |
| birthday | date         | YES  |      | NULL    |       |
+----------+--------------+------+------+---------+-------+
3 rows in set (0.00 sec)

MySQL [test]> ALTER TABLE person ADD INDEX person_num (number);
Query OK, 0 rows affected (3.03 sec)

MySQL [test]> SHOW INDEX from person;
+--------+------------+------------+--------------+-------------+-----------+-------------+----------+--------+------+------------+---------+---------------+---------+------------+
| Table  | Non_unique | Key_name   | Seq_in_index | Column_name | Collation | Cardinality | Sub_part | Packed | Null | Index_type | Comment | Index_comment | Visible | Expression |
+--------+------------+------------+--------------+-------------+-----------+-------------+----------+--------+------+------------+---------+---------------+---------+------------+
| person |          1 | person_num |            1 | number      | A         |           0 |     NULL | NULL   | YES  | BTREE      |         |               | YES     | NULL       |
+--------+------------+------------+--------------+-------------+-----------+-------------+----------+--------+------+------------+---------+---------------+---------+------------+
1 row in set (0.00 sec)


MySQL [test]> INSERT INTO person VALUES("1","tom","20170912");

-- 创建、授权和删除用户
CREATE USER 'tiuser'@'10.%' IDENTIFIED BY '123456';
GRANT SELECT ON test.* TO 'tiuser'@'localhost';

6. TiDB监控

TiDB 集群监控 pingcap.com/docs-cn/sta…

通过浏览器可访问监控平台。地址：http://192.122.64.141:3000 默认帐号与密码：admin；admin

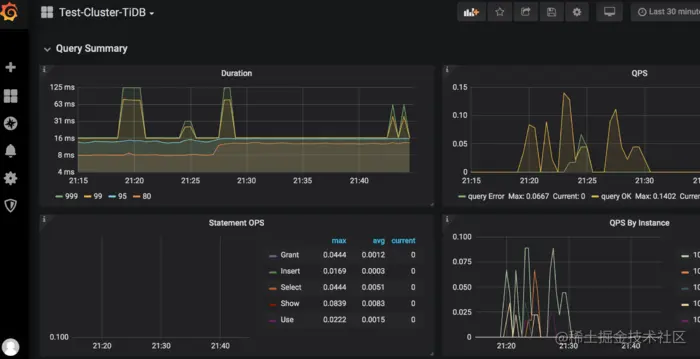

监控平台

7. 安装问题

安装Tidb遇到机器配置较低，及操作系统版本低的问题。解决方法如下。

7.1 内存不足

问题现象: ansible-playbook bootstrap.yml 步骤时，提示机器内存不足。可以修改系统中模板配置解决。

ansible-playbook bootstrap.yml
失败信息如下：
: Ansible Failed! ==>
  changed=false
  msg: This machine does not have sufficient RAM to run TiDB, at least 16000 MB.

解决: 修改check_system_optional/defaults/main.yml模板配置。

$cd tidb-ansible/roles/check_system_optional/defaults
$vim main.yml #将tidb_min_ram值改成小于16000 MB

7.1 操作系统版本低

问题现象: CentOS7.2安装tidb时 出错epollexclusive is not available。原因是操作系统版本问题，不支持EPOLLEXCLUSIVE,可如下升级CentOS版本。

操作系统升级步骤:

一、检查系统版本
$ cat /etc/redhat-release
CentOS Linux release 7.1.1503 (Core)

二、备份重要数据（例如/etc, /var,/opt）。

如果centos是安装在虚拟机上，那么可以使用快照进行备份。像VMware虚拟机可以快照备份，当然更奢侈一点是备份整个虚拟机。也可以针对重要程序数据进行备份，例如MySQL, Appache, Nginx, DNS等等。

三、运行yum命令升级
$ sudo yum clean all
$ sudo yum update

四、重启系统
$ sudo reboot

五、查看现在系统版本
$ cat /etc/redhat-release
CentOS Linux release 7.3.1611 (Core)
