概述

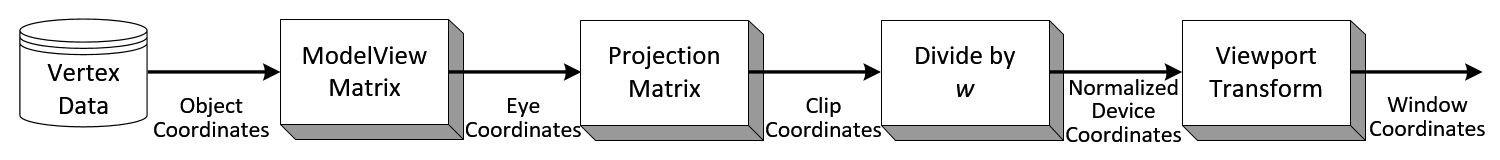

在图形学渲染管线中，一个顶点坐标，大概要经历局部坐标系、世界坐标系、相机坐标系、裁剪坐标系，最后到窗口坐标系，显示在屏幕上。

在这些过程中，从一个坐标系到另一个坐标系，都需要进行一定的变换。下面，将介绍每次变换的方式。

注意，本文是针对OpenGL的。

局部空间->世界空间

这一变换过程，主要是将模型放置在世界空间中，进行一定的缩放、旋转或平移。这一步比较简单，只要将相应的矩阵作用到模型的局部空间坐标即可。

比如，对模型缩放 $\left(S_{x},S_{y},S_{z} \right)$ ，然后绕Z轴旋转 $\theta$ 度，再进行 $\left(T_{x},T_{y},T_{z} \right)$ 的平移。注意，这里的变换顺序是不能变的，即要先进行缩放，再进行旋转，最后进行平移。据此，我们可以构建模型变换矩阵。

M_{model}=
\begin{bmatrix}
1 & 0 & 0 & T_{x} \\
0 & 1 & 0 & T_{y} \\
0 & 0 & 1 & T_{z} \\
0 & 0 & 0 & 1 \\
\end{bmatrix}
\begin{bmatrix}
\cos{\theta} & -\sin{\theta} & 0 & 0 \\
\sin{\theta} & \cos{\theta} & 0 & 0 \\
0 & 0 & 1 & 0 \\
0 & 0 & 0 & 1 \\
\end{bmatrix}
\begin{bmatrix}
S_{x} & 0 & 0 & 0 \\
0 & S_{y} & 0 & 0 \\
0 & 0 & S_{z} & 0 \\
0 & 0 & 0 & 1 \\
\end{bmatrix}

世界空间->相机空间

首先定义一下相机：

坐标为 $\vec{e}$
观察方向 $\vec{g}$
向上方向 $\vec{t}$

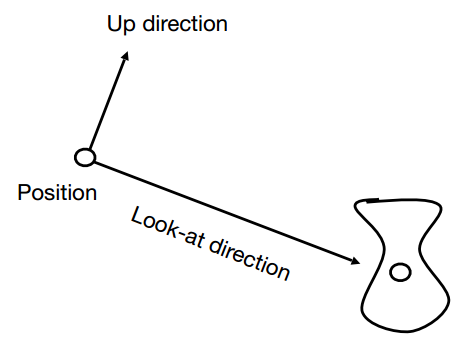

示意图如下所示：

有一个性质注意一下：**当相机和相机“看“到的物体一起变换时，相机”看“到的内容是不变的。**这样，可以将相机的坐标移动到世界坐标的原点，向上方向对齐世界坐标的Y轴，观察方向对齐世界坐标的-Z轴。然后，对物体进行相同的变换即可。

在数学上，这个过程大概这样：

将相机移动到坐标原点
旋转观察方向 $\vec{g}$ 到-Z轴
旋转向上方向 $\vec{t}$ 到Y轴
旋转( $\vec{g} \times \vec{t}$ )到X轴

大体分为两步：先位移，后旋转。即 $M_{view} = R_{view}T_{view}$ 。

平移部分：

T_{view} =
\begin{bmatrix}
1 & 0 & 0 & -x_{e} \\
0 & 1 & 0 & -y_{e} \\
0 & 0 & 1 & -z_{e} \\
0 & 0 & 0 & 1 \\
\end{bmatrix}

对于旋转部分，先补充一些知识点。对于二维空间来说：

R_{\theta} =
\begin{pmatrix}
\cos{\theta} & -\sin{\theta} \\
\sin{\theta} & \cos{\theta} \\
\end{pmatrix}

R_{-\theta} =
\begin{pmatrix}
\cos{\theta} & \sin{\theta} \\
-\sin{\theta} & \cos{\theta} \\
\end{pmatrix} =
R_{\theta}^\mathrm{T}

根据定义，旋转 $\theta$ 角度和旋转 $-\theta$ 角度是互逆的，即： $R_{-\theta} = R_{\theta}^{-1}$ 。

所以，对于旋转变换，可以得出旋转矩阵的逆等于它的转置，即：

回到上面的旋转部分，直接求相机的坐标轴旋转到世界坐标轴的矩阵不是很方便，但是反过来，求世界坐标轴旋转到相机的坐标轴很容易：

R_{view}^{-1} =
\begin{bmatrix}
x_{\vec{g} \times \vec{t}} & x_{\vec{t}} & x_{-\vec{g}} & 0 \\
y_{\vec{g} \times \vec{t}} & y_{\vec{t}} & y_{-\vec{g}} & 0 \\
z_{\vec{g} \times \vec{t}} & z_{\vec{t}} & z_{-\vec{g}} & 0 \\
0 & 0 & 0 & 1 \\
\end{bmatrix}

根据旋转矩阵的逆等于它的转置，得出：

R_{view} =
(R_{view}^{-1})^\mathrm{T} =
\begin{bmatrix}
x_{\vec{g} \times \vec{t}} & y_{\vec{g} \times \vec{t}} & z_{\vec{g} \times \vec{t}} & 0 \\
x_{\vec{t}} & y_{\vec{t}} & z_{\vec{t}} & 0 \\
x_{-\vec{g}} & y_{-\vec{g}} & z_{-\vec{g}} & 0 \\
0 & 0 & 0 & 1 \\
\end{bmatrix}

根据 $M_{view} = R_{view}T_{view}$ ，可以得出：

M_{view} =
R_{view}T_{view} =
\begin{bmatrix}
x_{\vec{g} \times \vec{t}} & y_{\vec{g} \times \vec{t}} & z_{\vec{g} \times \vec{t}} & 0 \\
x_{\vec{t}} & y_{\vec{t}} & z_{\vec{t}} & 0 \\
x_{-\vec{g}} & y_{-\vec{g}} & z_{-\vec{g}} & 0 \\
0 & 0 & 0 & 1 \\
\end{bmatrix}
\begin{bmatrix}
1 & 0 & 0 & -x_{e} \\
0 & 1 & 0 & -y_{e} \\
0 & 0 & 1 & -z_{e} \\
0 & 0 & 0 & 1 \\
\end{bmatrix}

相机空间->裁剪空间

在一个顶点着色器运行的最后，期望所有的坐标都能落在一个特定的范围内，且任何在这个范围之外的点都应该被裁剪掉(Clipped)。被裁剪掉的坐标就会被忽略，所以剩下的坐标就将变为屏幕上可见的片段。这也就是裁剪空间(Clip Space)名字的由来。

因为将所有可见的坐标都指定在-1.0到1.0的范围内不是很直观，所以我们会指定自己的坐标集(Coordinate Set)并将它变换回标准化设备坐标系。

由投影矩阵创建的观察箱(Viewing Box)被称为平截头体(Frustum)，每个出现在平截头体范围内的坐标都会最终出现在用户的屏幕上。将特定范围内的坐标转化到标准化设备坐标系的过程（而且它很容易被映射到2D观察空间坐标）被称之为投影(Projection)，因为使用投影矩阵能将3D坐标投影(Project)到很容易映射到2D的标准化设备坐标系中。

这里要注意一下，OpenGL是右手坐标系的，但是在NDC中，是左手坐标系的，这里要特别注意！！！

相机空间转换到裁剪空间，有需要用到投影变换。有两种投影变换：正交投影和透视投影。下面分别介绍一下。

正交投影

我们先定义一个正交投影的视锥体 $[l,r] \times [b,t] \times [f,n]$ （注意，n和f都是负数，f是远平面，所以f<n），它是一个长方体。我们需要做的，就是将正交投影的视锥体转换到标准立方体（即标准化设备坐标， $[-1,1]^{3}$ ）。注意，这里 $[f,n]$ 映射到NDC中的[1,-1]。

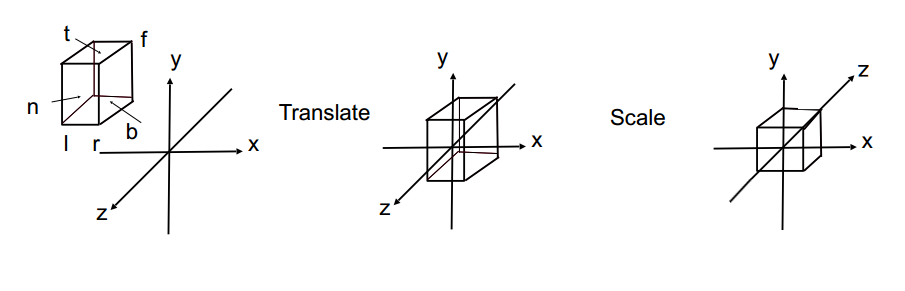

这里，分成两个步骤：平移和缩放。正交投影的矩阵如下：

M_{ortho} =
\begin{bmatrix}
\frac{2}{r-l} & 0 & 0 & 0 \\
0 & \frac{2}{t-b} & 0 & 0 \\
0 & 0 & \frac{2}{f-n} & 0 \\
0 & 0 & 0 & 1 \\
\end{bmatrix}
\begin{bmatrix}
1 & 0 & 0 & -\frac{r+l}{2} \\
0 & 1 & 0 & -\frac{t+b}{2} \\
0 & 0 & 1 & -\frac{n+f}{2} \\
0 & 0 & 0 & 1 \\
\end{bmatrix}=
\begin{bmatrix}
\frac{2}{r-l} & 0 & 0 & -\frac{r+l}{r-l} \\
0 & \frac{2}{t-b} & 0 & -\frac{t+b}{t-b} \\
0 & 0 & \frac{2}{f-n} & -\frac{f+n}{f-n} \\
0 & 0 & 0 & 1 \\
\end{bmatrix}

透视投影

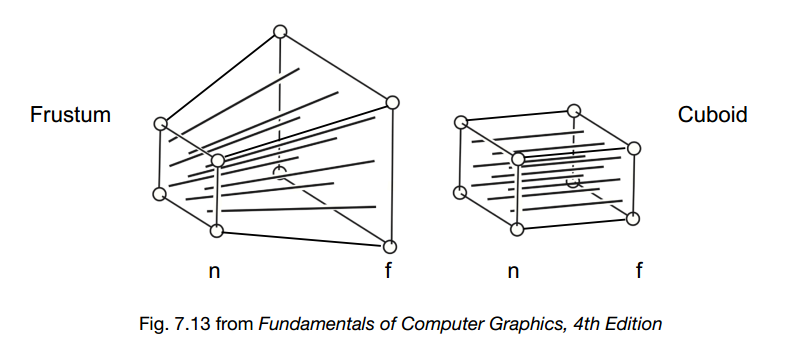

对于透视投影，分成两步操作：

首先，“压扁”视锥体成一个长方体（n->n,f->f）（ $M_{persp->ortho}$ ）；
然后，做正交投影操作（ $M_{ortho}$ ，即上面的正交投影）。

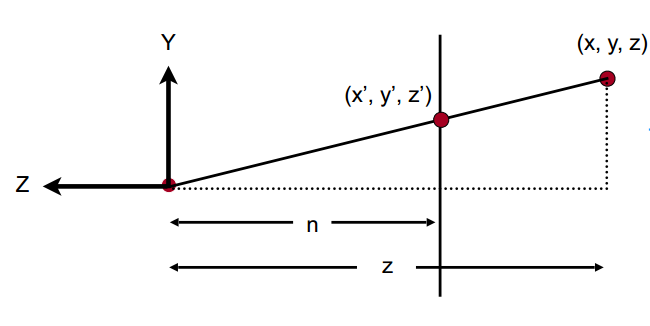

观察下图：

根据相似三角形的关系，可以得出：

类似的，可以得出：

由此，可以得出下面的关系：

M_{persp->ortho}^{(4 \times 4)}
\begin{pmatrix}
x\\
y\\
z\\
1\\
\end{pmatrix}=
\begin{pmatrix}
\frac{n}{z}x \\
\frac{n}{z}y \\
unknown \\
1 \\
\end{pmatrix}

下面，说一个齐次坐标的性质：在3D坐标系统中， $\left ( x,y,z,1 \right )$ ， $\left ( kx,ky,kz,k \neq 0 \right )$ ， $\left ( xz,yz,z^{2},z \neq 0 \right )$ 都表示相同的坐标--- $\left ( x,y,z \right )$ 。例如： $\left ( 1,0,0,1 \right )$ 和 $\left ( 2,0,0,2 \right )$ 都表示坐标 $\left ( 1,0,0 \right )$ 。

所以，有如下关系：

M_{persp->ortho}^{(4 \times 4)}
\begin{pmatrix}
x\\
y\\
z\\
1\\
\end{pmatrix}=
\begin{pmatrix}
\frac{n}{z}x \\
\frac{n}{z}y \\
unknown \\
1 \\
\end{pmatrix} =
\begin{pmatrix}
nx \\
ny \\
unknown \\
z \\
\end{pmatrix}

更进一步的，可以得到：

M_{persp->ortho} =
\begin{pmatrix}
n & 0 & 0 & 0 \\
0 & n & 0 & 0 \\
? & ? & ? & ? \\
0 & 0 & 1 & 0 \\
\end{pmatrix}

现在，还剩下第三列是未知的。

经过观察上面的透视投影视锥体，可以得出以下推论：

近平面上的点的坐标都不会改变；
远平面上的点，Z坐标不改变。

根据推论1，近平面上的点 $\left (x,y,n,1 \right )$ 经过变换后，不会改变。即：

M_{persp->ortho}
\begin{pmatrix}
x \\
y \\
n \\
1 \\
\end{pmatrix} =
\begin{pmatrix}
x \\
y \\
n \\
1 \\
\end{pmatrix} =
\begin{pmatrix}
nx \\
ny \\
n^{2} \\
n \\
\end{pmatrix}

根据：

M_{persp->ortho}
\begin{pmatrix}
x\\
y\\
z\\
1\\
\end{pmatrix}=
\begin{pmatrix}
nx \\
ny \\
unknown \\
z \\
\end{pmatrix}

因为 $n^{2}$ 与x和y都没有关系，所以可以得出 $M_{persp->ortho}$ 的第三列的形式是 $\left (0,0,A,B \right )$ 。

根据：

\left(0,0,A,B \right)
\begin{pmatrix}
x \\
y \\
n \\
1 \\
\end{pmatrix} = n^{2}

可以得出：

根据推论2，远平面的中心点 $\left (0,0,f,1 \right)$ ，经过变换后，还是本身。如下：

M_{persp->ortho}
\begin{pmatrix}
0 \\
0 \\
f \\
1 \\
\end{pmatrix} =
\begin{pmatrix}
0 \\
0 \\
f \\
1 \\
\end{pmatrix} =
\begin{pmatrix}
0 \\
0 \\
f^{2} \\
f \\
\end{pmatrix}

所以，可以得出：

\left(0,0,A,B \right)
\begin{pmatrix}
0 \\
0 \\
f \\
1 \\
\end{pmatrix} = f^{2}

即：

到这里，可以得出方程组：

\begin{cases}
An + B = n^{2} \\
Af + B = f^{2} \\
\end{cases} \Rightarrow
\begin{matrix}
A = n + f \\
B = -nf \\
\end{matrix}

到这里，可以得出 $M_{persp->ortho}$ :

M_{persp->ortho} =
\begin{bmatrix}
n & 0 & 0 & 0 \\
0 & n & 0 & 0 \\
0 & 0 & n+f & -nf \\
0 & 0 & 1 & 0 \\
\end{bmatrix}

最终，透视投影矩阵：

M_{persp} =
M_{ortho}M_{persp->ortho} =
\begin{bmatrix}
\frac{2n}{r-l} & 0 & \frac{l+r}{l-r} & 0 \\
0 & \frac{2n}{t-b} & \frac{b+t}{b-t} & 0 \\
0 & 0 & \frac{f+n}{f-n} & \frac{2nf}{n-f} \\
0 & 0 & 1 & 0 \\
\end{bmatrix}

裁剪空间->窗口空间

在裁剪空间的最后，所以的可见的点都在标准设备坐标系（NDC）中，即坐标坐落在范围 $[-1,1]^{3}$ 内。

先不考虑Z轴的变换。

从NDC到窗口空间，需要经过视口变换。定义一个屏幕空间： $\left (0,0,w,h \right)$ 。平面左下角的坐标位 $\left (0,0 \right)$ ，右上角的坐标为 $\left (w,h \right)$ 。对于X和Y坐标的变换，即从 $\left(-1,1\right) \times \left(-1,1\right)$ 到 $\left(0,w\right) \times \left(0,h\right)$ 。

这里，经过两步变换：

将NDC的中心平移到窗口的中心；

$T_{viewport} = \begin{pmatrix} 1 & 0 & 0 & \frac{w}{2} \\ 0 & 1 & 0 & \frac{h}{2} \\ 0 & 0 & 1 & 0 \\ 0 & 0 & 0 & 1 \\ \end{pmatrix}$
将NDC的大小缩放到屏幕的大小。
