流水线

流水线的基本概念

流水线的概念和术语

  • 流水线的级/段：子功能及其部件
  • 深度：有几段
  • 流水寄存器：每段后的缓冲寄存器（锁存器），松耦合，数据缓冲
  • 瓶颈：时间最长的段

流水线的分类

按规模分：

  • 部件级流水线（运算操作流水线）
  • 处理机级流水线（指令流水线）
  • 系统级流水线（宏流水线）

按功能分：

  • 单功能流水线：流水线只能完成一种功能
  • 多功能流水线：各段可以进行不同的连接，流水线实现不同的功能
    • 静态多功能流水线：同一时间内，各段通过某种连接方式实现一种功能，则空闲的段不能实现其他功能；功能切换时，所有段一起切换
    • 动态多功能流水线：同一时间内，各段可以按照不同方式连接，实现不同功能；只要实现某一功能所需要的段都空闲，就可以切换开始执行这一功能

按流入和流出的顺序是否相同分：

  • 顺序流水线：
    • 流入和流出顺序相同
    • 流水线内部各段的执行顺序也都相同
  • 乱序流水线（无序、错序、异步流水线）：
    • 流入与流出可以不同
    • 常见的情况是，内部各段乱序，进出有序

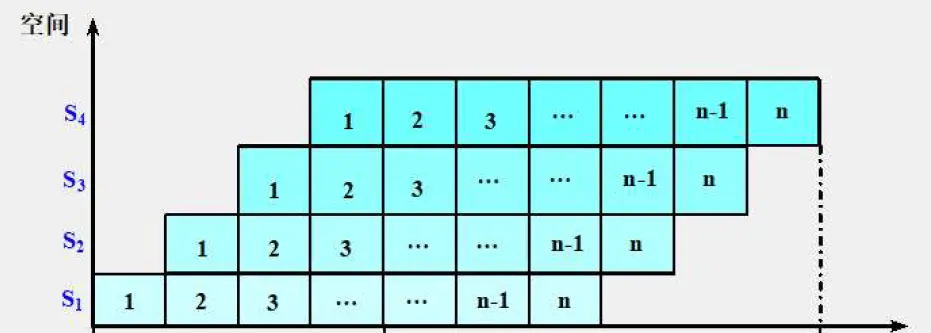

流水线的时空图描述方法

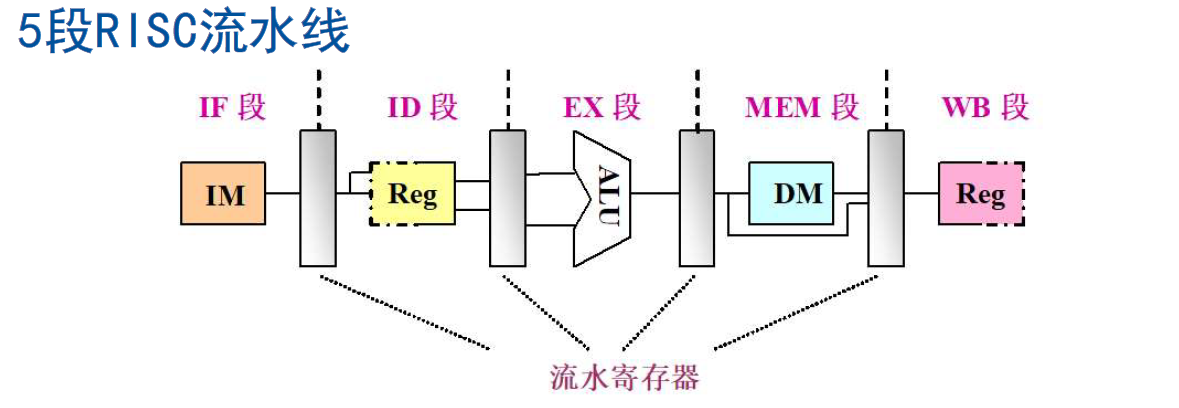

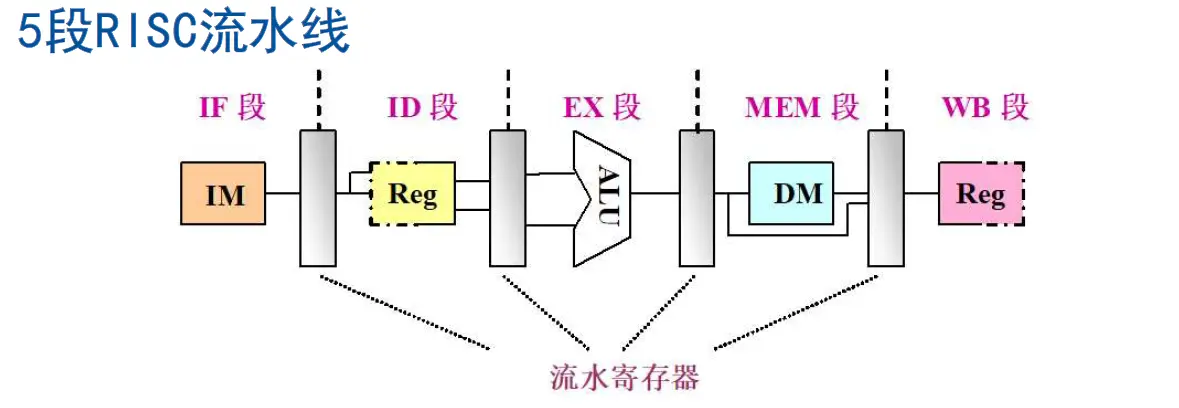

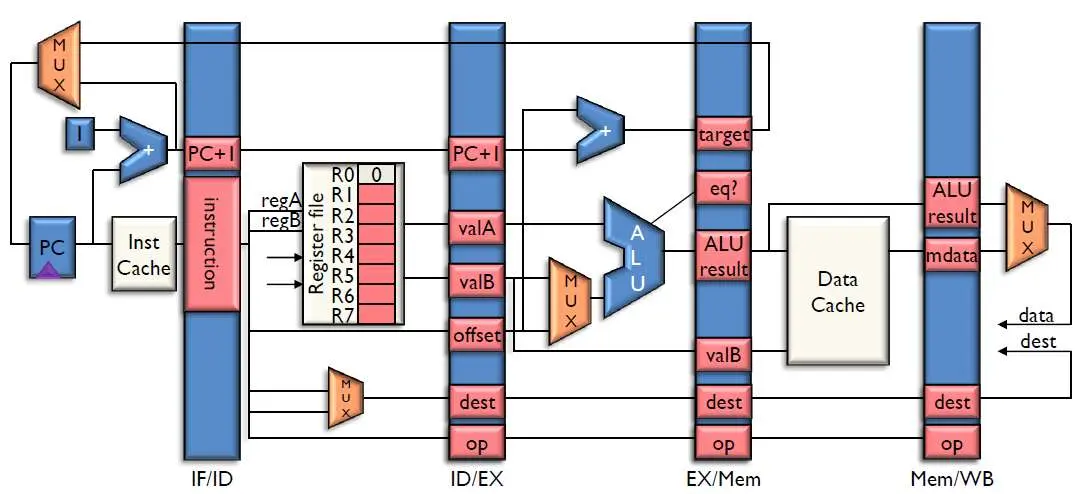

处理器的流水线——5段RISC流水线

  • IF: Instruction Fetch
  • ID: Instruction Decode
  • EX: EXcute
  • MEM: MEMory
  • WB: Write-Back

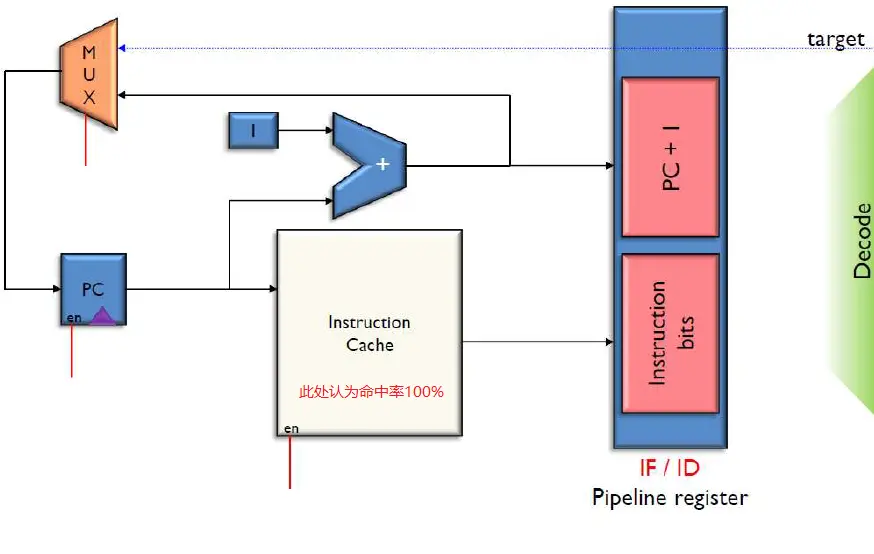

IF：取指令周期

  • 根据PC，从存储器取指令
  • PC + "1"（若假设每条指令占四个字节，则PC + 4）
  • 向流水寄存器（IF/ID）中写状态信息

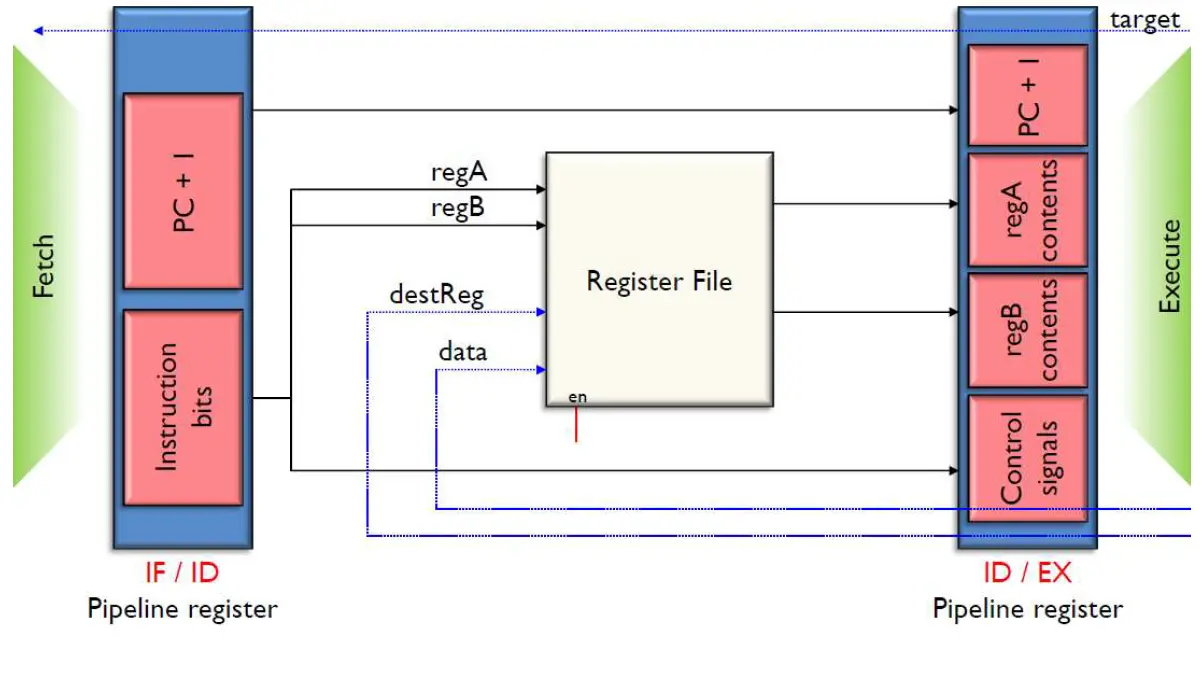

ID：指令译码、读寄存器周期

  • 译码，建立控制信号
  • 读寄存器（图中两个源寄存器regA和regB）
  • 向流水寄存器（ID/EX）写状态信息

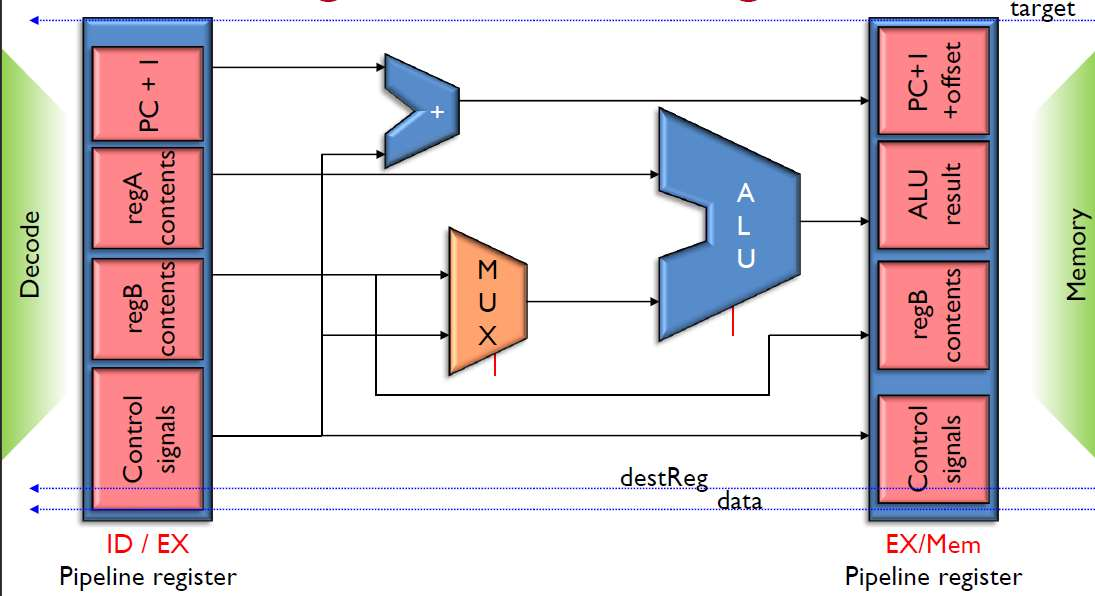

EX：执行/有效地址计算周期

  • 对于LOAD和STORE指令，要计算访存有效地址（MIPS指令集中只有LOAD和STORE指令可以访问内存）
  • 对于其它ALU指令，执行运算
  • 分支指令：计算转移目标地址（即图中PC + 1 + 偏移量）

图中MUX代表选择器，因为ALU操作也可能是立即数操作，直接从控制信号中获取参与运算的源操作数

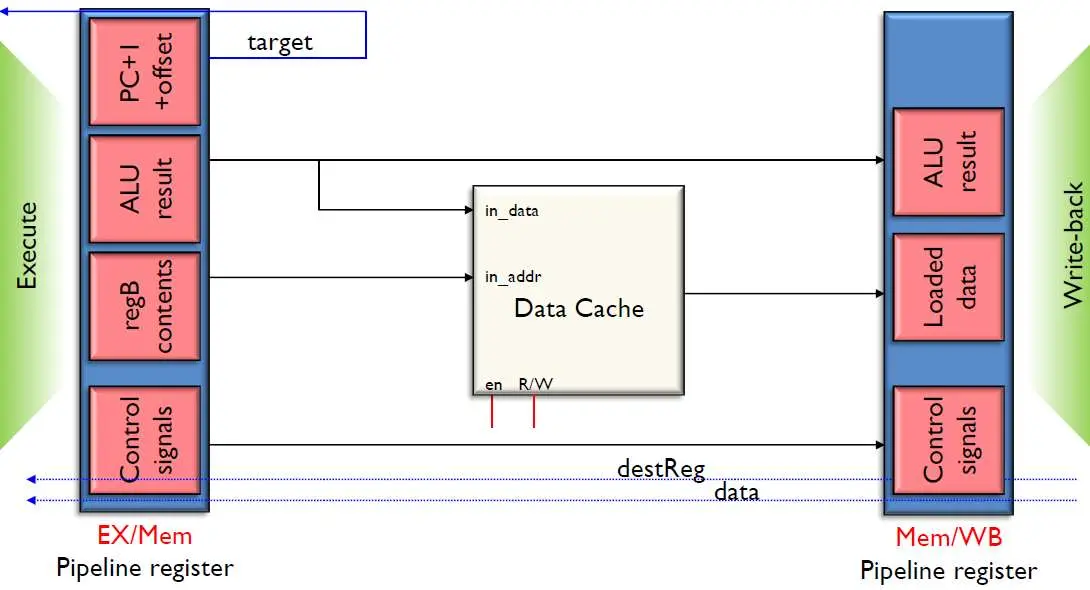

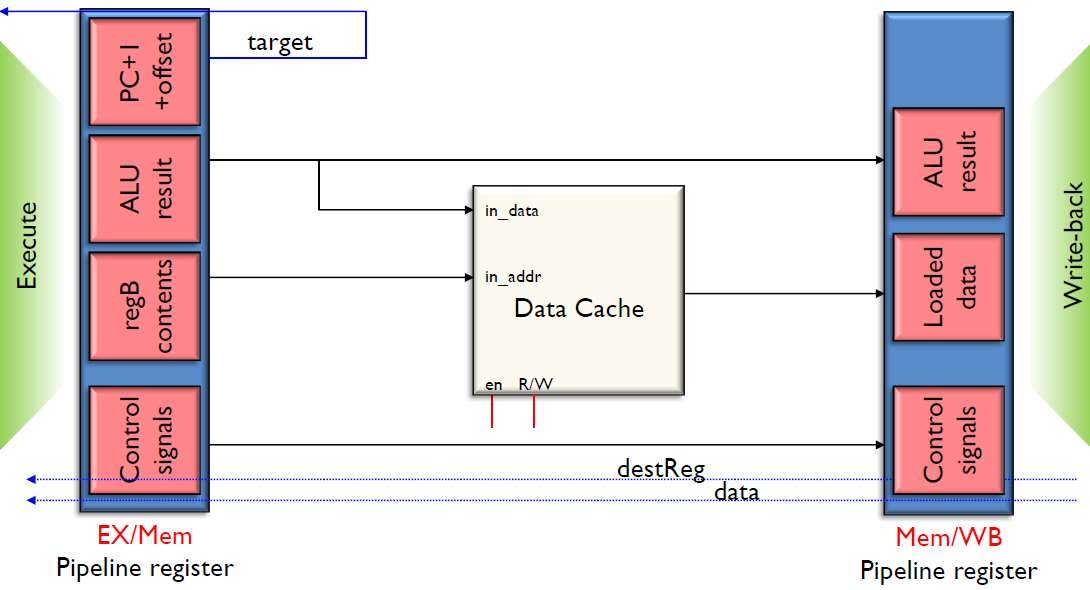

MEM：存储器访问/分支完成周期

  • 只有LOAD、STORE和分支指令涉及此周期，其它类型的指令在此周期不做任何操作
  • LOAD、STORE：完成存储器读写
  • 分支指令：分支成功，将上一周期有效地址计算结果写入PC；分支失败则不进行操作

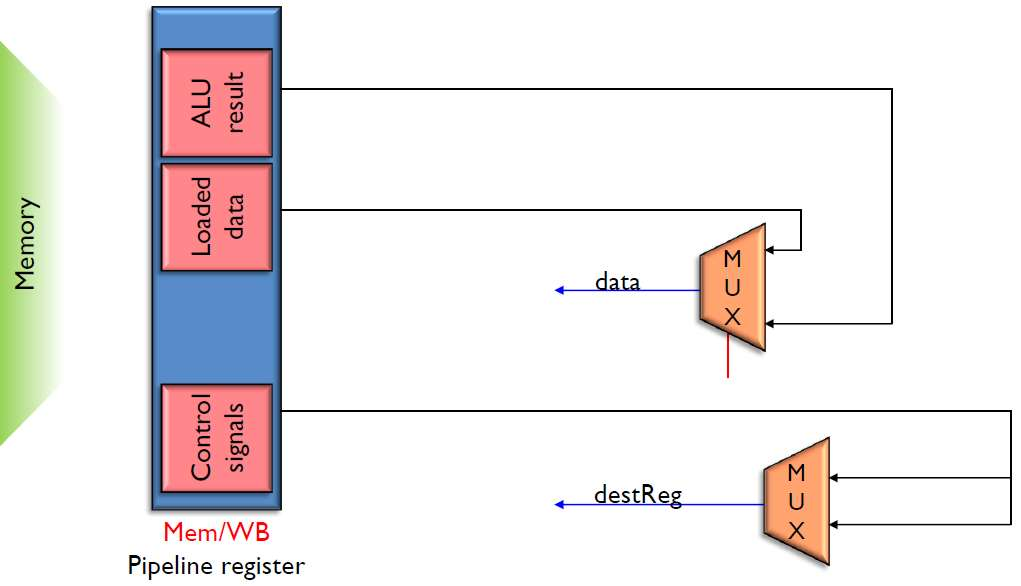

WB：写回周期

  • 将数据写回通用寄存器组：对于LOAD指令，数据来源于存储器，对于ALU运算，数据来源于ALU，即图中MUX选择器的作用
  • 图中data和destReg送回到ID周期图中的Register File中

流水线的性能指标

吞吐率

单位时间内完成任务数

TP=\frac{n}{T_k}
  • n: 任务数
  • T_k: 总时间

各段时间均相等的情况

设流水线共k段，每段耗时\Delta t，对于n个任务，总耗时

T_k = (n+k-1)\Delta t

吞吐率：

TP = \frac{n}{(n+k-1)\Delta t}

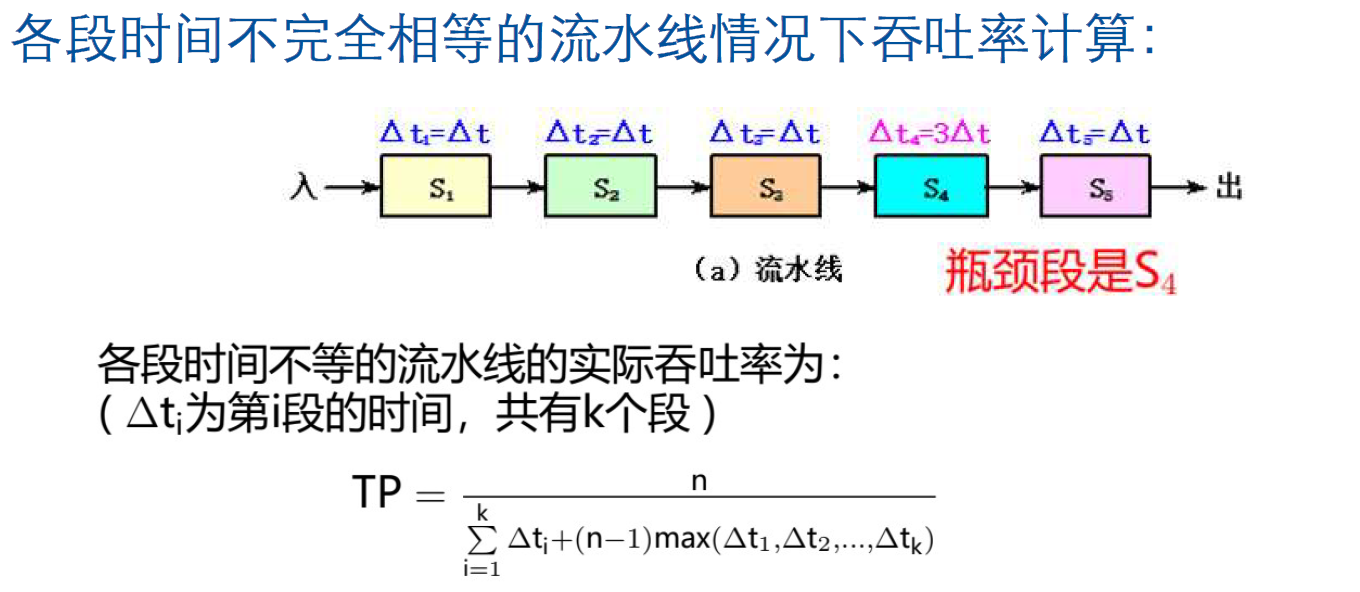

各段时间不完全相等的情况

由于各段时间不完全相等，故存在瓶颈段，解决方法：

  • 细分瓶颈段：拆分子段
  • 重复设置瓶颈段：设置多个瓶颈段，达到平行

加速比

S = \frac{T_{改进前}}{T_{改进后}}

效率

流水线中的设备实际使用时间与整个运行时间的比值，即流水线设备的利用率

从时空图中计算：

E=\frac{n个任务实际占用的时空区}{总时空区}

类似于阴影部分面积占矩形总面积的百分比

流水线的性能分析举例

例1

例2

流水线的相关与冲突

MIPS指令集介绍

待补充

相关

描述两条指令之间的关系。若两条指令之间存在某种依赖关系（某条指令只能在某条指令之前或之后），则称两条指令相关。分为：

  • 数据相关（真相关）
  • 名相关
  • 控制相关

数据相关（真相关）

对于两条数据相关指令i和j（i在前，j在后），满足以下二者之一：

  • j使用i的结果
  • j与k真相关，k与i真相关（传递性）

数据相关无法消除（反应了数据的流动）

名相关

分为两种情况：

  • 反相关：读后写
  • 输出相关：写后写

名相关可以消除：换名技术，可以用编译器静态实现，也可以用硬件动态完成

控制相关

由分支指令引起的相关，保证程序应有的执行顺序。有以下两个限制:

  • 分支内的指令不能移到分支之前
  • 分支外的指令不能移到分支之内

冲突

流水线冲突：对于具体流水线，由于某些原因（流水线硬件资源、相关的存在），指令流中的下一条指令不能在指定的时钟周期执行

三种类型：

  • 结构冲突
  • 数据冲突
  • 控制冲突

结构冲突

硬件资源满足不了指令重叠进行

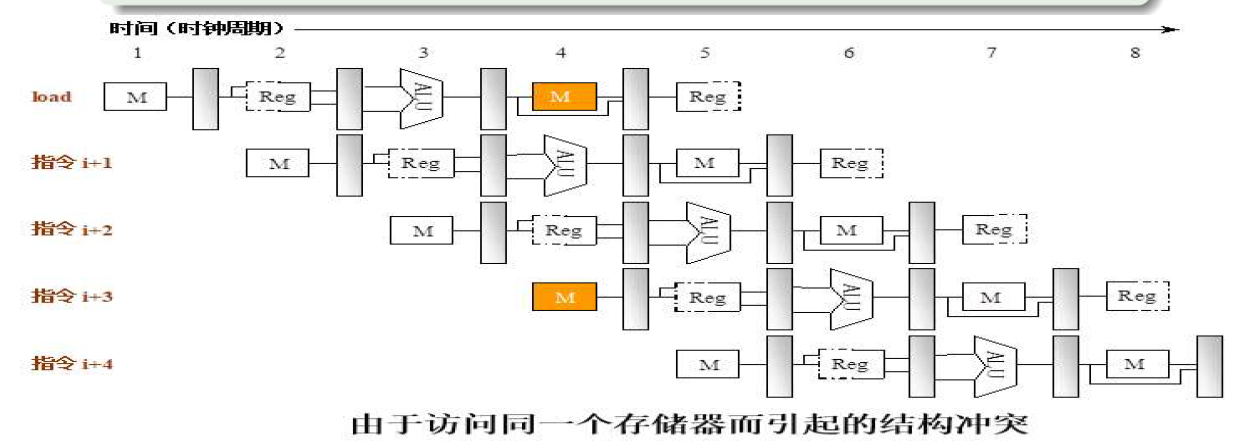

如经典五段流水线中IF和MEM周期中都需要访问存储器：

解决办法：

  • 插入气泡
  • 将指令存储和数据存储独立（哈佛架构）

数据冲突

相关的指令顺序改变，发生数据冲突

相关的几种情况都会引起数据冲突，分别对应：

  • RAW冲突：真相关
  • WAR冲突：名相关-反相关
  • WAW冲突：名相关-输出相关

数据冲突的硬件解决方法：定向技术（旁路技术、旁路直通）

并不是所有数据冲突都可以通过定向技术解决，有些需要插入气泡，或通过指令调度等解决

控制冲突

分支指令或其它会改变PC值的指令引起的冲突

流水线优化和指令调度

流水线冲突的解决途径：

  • 硬件方法
    • 硬件组成与实现：旁路直通、插入气泡、哈佛结构
    • 硬件系统结构的优化：指令动态调度
  • 软件方法：编译器静态优化

编译器方面的流水线优化

基本程序块

所谓基本块，是指程序—顺序执行的语句序列，其中只有一个入口和一个出口，入口就是其中的第—个语句，出口就是其中的最后一个语句。对一个基本块来说，执行时只从其入口进入，从其出口退出。

循环级并行

使循环中不同循环体并行执行。主要有以下两种方法：

  • 循环展开
  • 采用向量指令和向量数据表示

循环展开

  • 保证正确性
  • 使用不同寄存器，消除名相关（WAW、WAR）
  • 删除多余的测试指令和分支指令

静态的分支预测与处理

编译器层面通常采用三种方法：

  • 预测分支失败
  • 预测分支成功
  • 延迟分支

预测分支失败

  • 无论什么情况都预测分支失败。
  • 编译器进行编译时，继续取下一条指令。
  • 要保证分支结果出来之前不能改变处理机的状态，即预测失败时能退回到原先的状态

预测分支成功

  • 需要先知道分支目标地址
  • 流水线中仍然会有气泡周期（需要知道分支地址）

延迟分支

在分支指令之后设置延迟槽，放入不受分支指令影响的指令。

三种调度方法：

  • 从前调度
  • 从目标处调度
  • 从失败处调度

指令的硬件动态调度

主要考量：RAW、WAR、WAW、结构冲突

记分牌算法

基本思想：译码ID段需要做两件事情：译码、读寄存器，二者不相关，故可以将这一阶段拆分成两段，即：

  • 流出（Issue，IS）：指令译码、检查是否存在结构冲突
  • 读操作数（Read Operands，RO）：无数据冲突后，读操作数

流出阶段

  • 可以流出的条件：
    • 流出指令所需的功能部件空闲：不存在结构冲突
    • 所有其他正在执行的指令的目的寄存器与该指令不同：无写后写冲突
  • 记分牌向功能部件流出该指令，修改记分牌内部记录表 流出阶段保证了不会出现结构冲突和WAW冲突：通过阻止指令流出来实现

读操作数阶段：

  • 记分牌检测源操作数是否可用：不可用意味着需要等待其它指令写入，可用即不存在写后读冲突
  • 当数据可用时，通过之功能部件，从寄存器中读出源操作数并执行

执行阶段

  • 取到操作数后，功能部件开始执行
  • 产生结果后通知记分牌

写结果阶段

  • 不存在读后写冲突时才可以写入：没有反相关的指令依赖
  • 写入：记分牌通知功能部件把结果写入目的寄存器，并释放指令使用的所有资源



总结：冲突的消除

  • RAW：RO阶段
  • WAR：WB阶段
  • WAW：IS阶段
  • 结构冲突：IS阶段

实际上并没有采取行动去消除冲突，而是在特定的阶段等待某些冲突的消失。即记分牌算法保证了没有冲突，采用了一种容忍和等待的策略，但没有从根本上消除冲突。故其对于性能的提升有限。

托马苏格算法

待补充
