1.主要不同点
NPN：用B->E的电流(Ib)控制C->E的电流(Ic),E极电位最低，且正常放大时一般C极电位最高。即Vc≥Vb(Vce)≥Ve。
PNP：用E->B的电流(Ib)控制E->C的电流(Ic),E极电位最高，且正常放大时一般C极电位最低。即Vc≤Vb(Vce)≤Ve。
2.工作状态不同

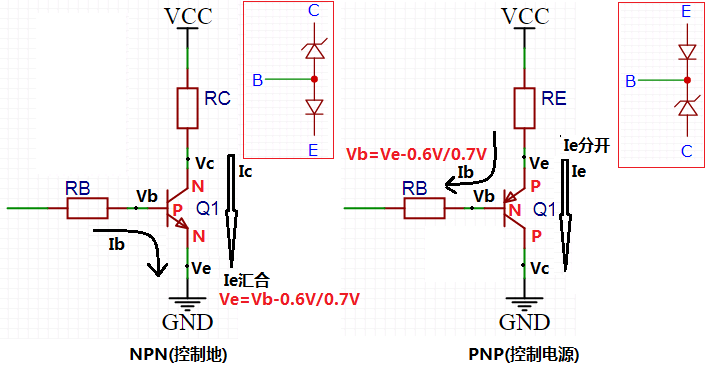

告诉您一个简单理解三极管状态的方法。根据上图红框，三极管可以等效成2个二极管，一个普通二极管，一个类似稳压二极管可以长时间稳定工作在反向击穿状态中。那么饱和就是bc，be都正偏，放大就是bc反偏，be正偏，截止就是be小于开启电压。比如锗管，对于NPN来说，Ub-Ue＞0.7V，对于PNP来说，Ue-Ub＞0.7V。

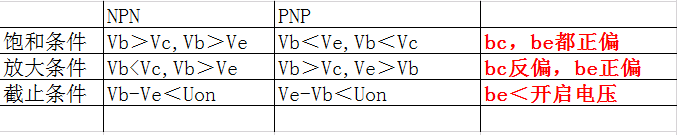

对以上加粗字体理解后，在看下表理解就更能深刻些。
三极管做电子开关时，工作在截止和饱和两种状态；
三极管做信号放大时，放大交流信号，放大电流信号，对能量进行放大。
1.如果输入一个高电平，输出需要一个低电平，首选NPN；
2.如果输入一个低电平，输出需要一个高电平，首选NPN；
3.如果输入一个高电平，输出需要一个高电平，首选PNP；
4.如果输入一个低电平，输出需要一个低电平，首先PNP。
3.NPN与PNP相同点
Ie=Ib+Ic;
Ib=BIc.
喜欢请点赞关注，跟着小编学三极管不走丢，谢谢！
转载请注明出处，谢谢！
