Dubbo底层架构原理（极简入门）

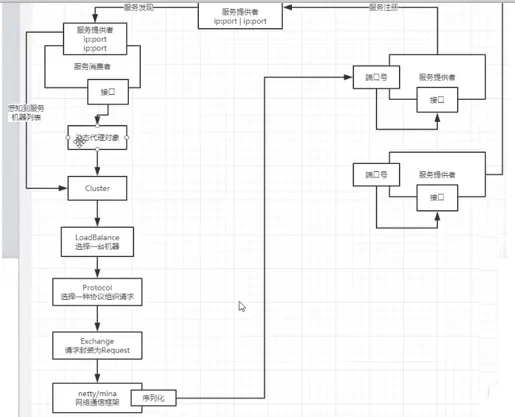

服务消费者

• 动态代理：Proxy--生成动态代理对象

• 负载均衡：Cluster，负载均衡，故障转移

• 通信协议：Protocol，filter机制，http、rmi、dubbo等协议

  • 不同的网络通信协议会以不同的请求格式，将请求发送出去

• 信息交换：Exchange，Request和Response

  • 对于你的协议的格式组织好的请求数据，需要进行一个封装，Request

• 网络通信框架：Transport，netty、mina

• 序列化：封装好的请求如何序列化成二进制数组，通过netty/mina发送出去

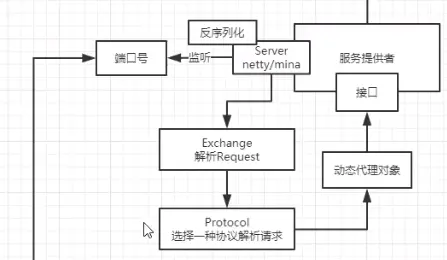

服务提供者

• 网络通信（内含反序列化）：Transport，基于netty/mina实现的Server进行请求监听

• 信息交换：Exchange，Response

  • 解析request请求

• 通信协议：Protocol，filter机制

  • 根据特定协议来解析请求提供服务

• 动态代理：Proxy

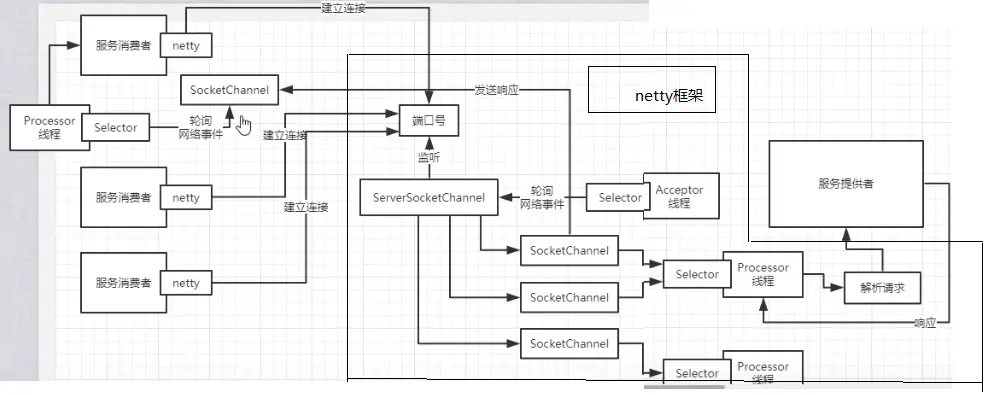

Dubbo底层通信原理（netty）

• 首先netty中会有一个Acceptor线程通过Selector组件对ServerSocketChannel进行网络事件的轮询，而ServerSocketChannel则会监听自己的端口号，感知连接和业务请求。

• 一旦和服务消费者建立连接之后，ServerSocketChannel就生成SocketChannel（每一个服务消费者对应一个SocketChannel）

• 这时会有几个processor线程（携带Selector组件）对SocketChannel进行业务请求的轮询（一个Selector可以对多个SocketChannel进行轮询）

• 然后服务提供者进行请求的解析，提供服务之后进行响应

• 响应通过Processor线程发送往SocketChannel，然后经由服务提供者的netty框架中的SocketChannel发送至服务消费者中的网络通信netty框架中的SocketChannel

• 在服务消费者中的netty框架中同样也有processor（携带Selector组件）线程对socketChannel进行网络事件的轮询，接收提供者给予的响应。
