名词解释：

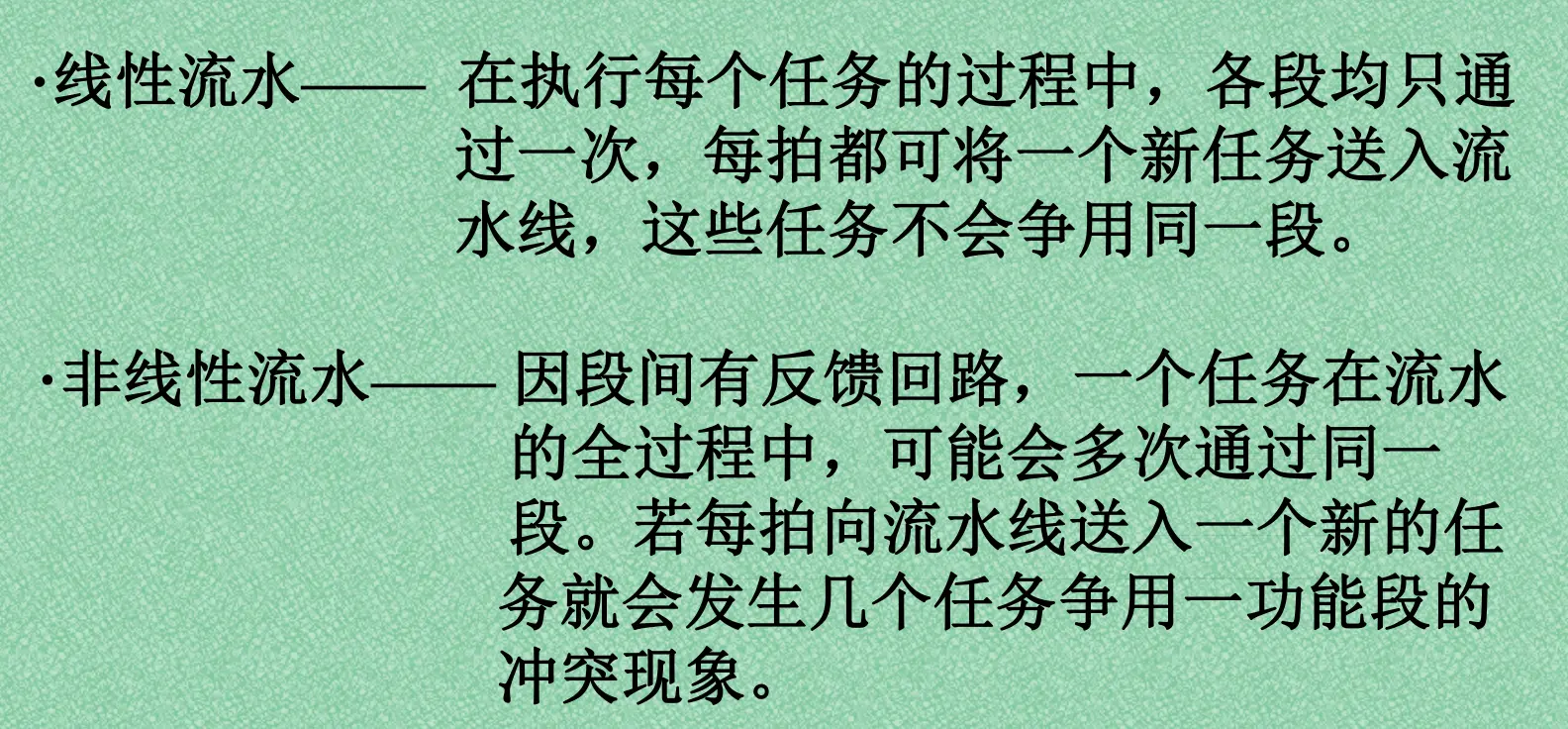

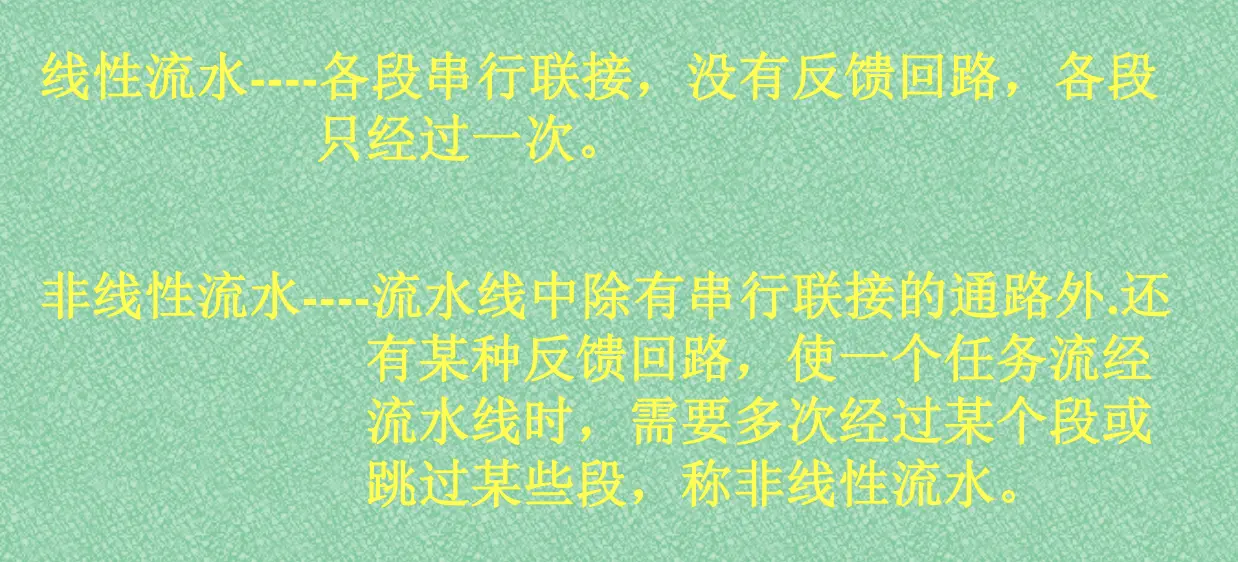

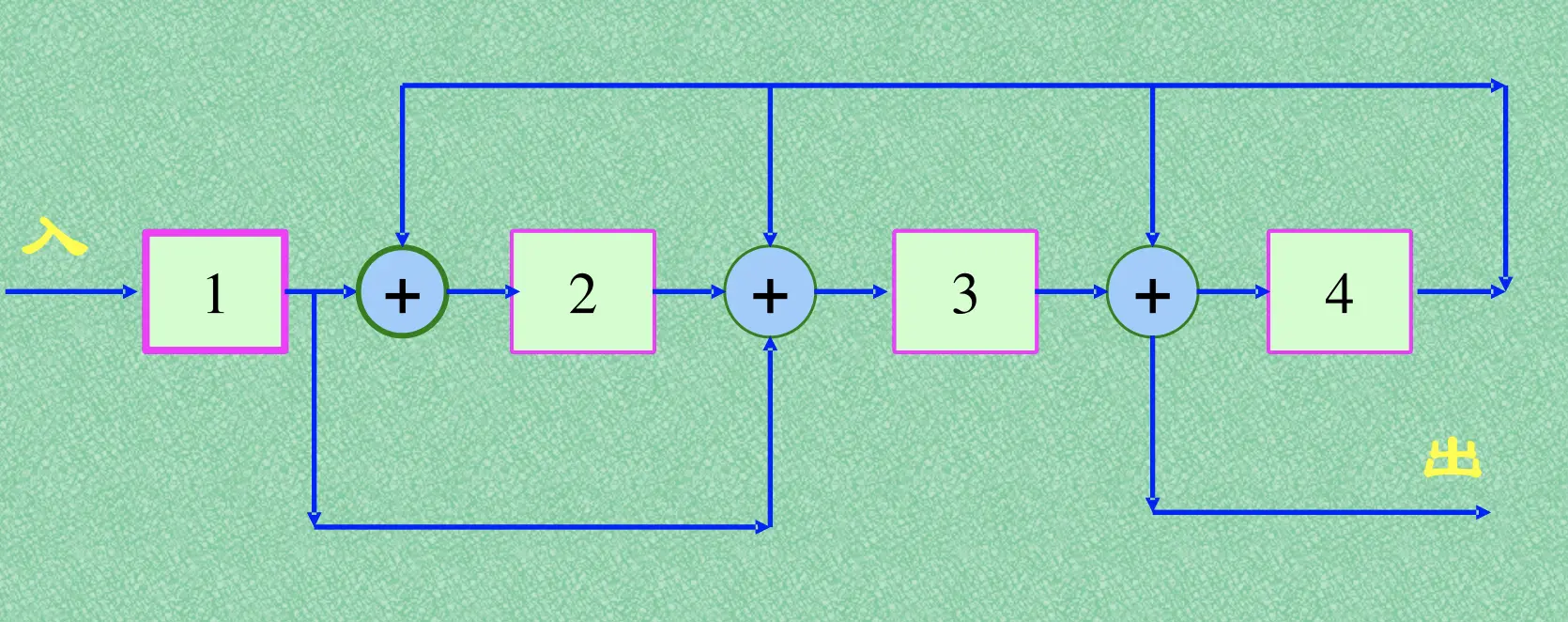

非线性流水示意图：
名词解释：

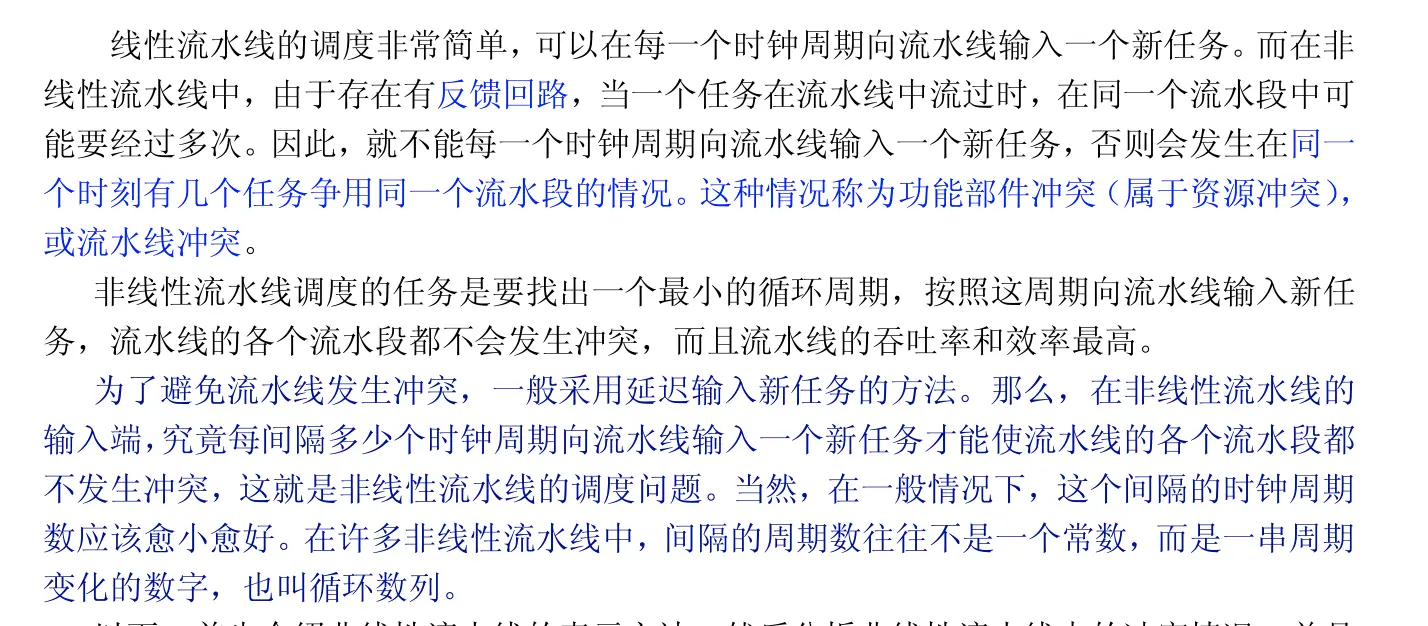

流水线调度：
栗子：
如图所示：
首先明确几个概念：

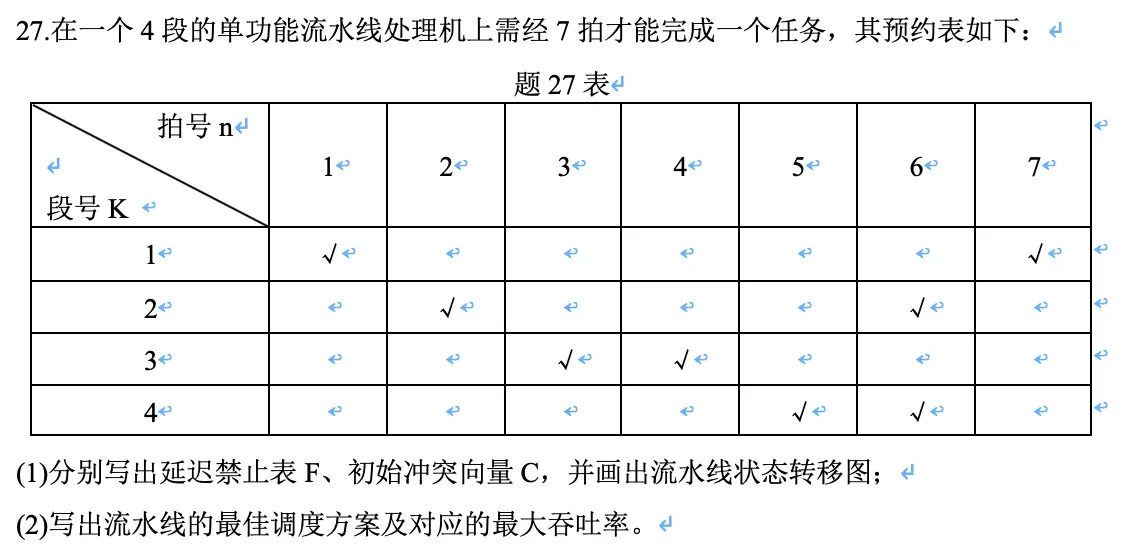

预约表：单任务各个段在每个节拍下的占用
延迟禁止表：在单任务下，同一段，后面每次占用距离第一次占用的间隔节拍
初始冲突向量：根据延迟禁止表推出
解：（1）1号段，同一任务下，节拍1和节拍7时被占用 ，会有冲突，7-1 = 6
2号段，同一任务下，节拍2和节拍6时会被占用，会有冲突 ，6-2 = 4
3号段，同一任务下，节拍3和节拍4时会被占用，会有冲突，4-3=1
4号段，同一任务下，节拍5和节拍6会被占用，会有冲突，6-5=1
所以延迟禁止表为(去重) F {1,4,6}
初始冲突向量C = 101001 （比如延迟禁止表中最大元素为6，2进制数长度6位，从 第0位开始，第0位对应禁止表中1，有冲突，故值为1，第4位对应禁止表中4，有冲 突，故为1，同理，第6位也为1，其他位因为无对应禁止表元素，无冲突，故为0）
流水线状态转移图：
先做以下结果求解：
初始冲突向量 c = 101001，所以后续可用时间间隔为2，3，5，看c的第几位不是1就说明没有冲突，就取那一位的位号，此处取位号从1开始数。
2: 001010 或运算 101001 = 101011 = C2 （001010由101001右移2位，左边高位补零得到，最前面的2代表时间间隔2）
3: 000101 或运算 101001 = 101101 = C3 （解释同上）
5: 000001 或运算 101001 = 101001 = C
再求 C2（因为，一轮求过后，求出来三个衍变，在这三个衍变的任一个接着执行的流 转衍变也需要求一次）：
C2 = 101011 ，所以后续可用时间间隔为3和5
3: 000101 或 101001 = 101101 = C3（注意：或运算的前一个是c2右移3位，左高位 补0，后一个个是初始冲突向量，不变）
5: 000001 或 101001 = 101001 = C
C3 = 101101 ，所以后续可用时间间隔为2，5
2: 001011 或 101001 = 101011 = C2
5: 000001 或 101001 = 101001 = C

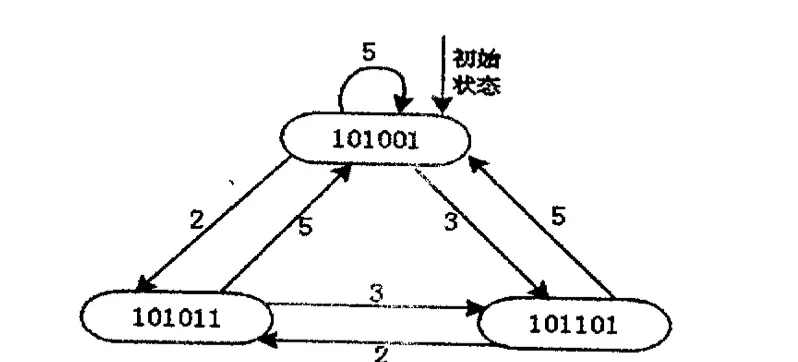

所以，流水线状态转移图为：
所以最短循环路径
（2，3） 最大吞吐率 = 任务/拍 = 1/2.5 （单位时间完成任务数，比如平均2.5拍完成一个任务，那每拍就完成1/2.5个任务，这就是它的最大吞吐率）
