1. 晶体管定义

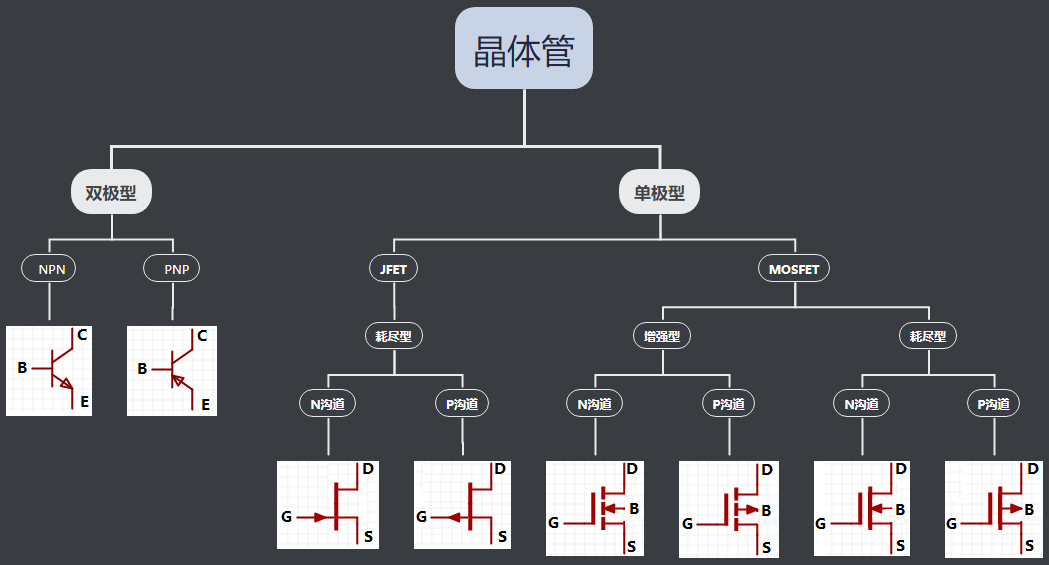

分类和标识如图所示，不言而喻了哈~
双极型：电流控制，输入电流控制输出电流；
单级型：电压控制，输入电压控制输出电流 。
2.晶体三极管定义
晶体三极管全称叫半导体三极管，早期做信号放大的是电子管，其辐射大，体积大，功耗大，不过抗干扰强。晶体三极管也叫双极型晶体管、是一种小电流(小能量)控制大电流(大能量)的半导体器件。因而通过阻容元件也就能把微弱小信号放大成幅度值较大的电信号，也能用作无触点开关。
3.晶体三极管微观世界
晶体管由硅或锗制造出来，以硅举例，每个硅原子都与4个其它硅原子相邻连接，硅的价电子层有4个电子，每个电子都要与相邻的硅原子共享。如果是纯硅导电，电子会吸收一些能养变为自由态。虽然纯硅导电率很低，但是有种技术叫DOPING，也就是掺杂技术。通过掺杂质来提升半导体的导电率，比如注入价电子为5的磷，此时多余电子在系统中自由移动，负电荷比较多，被称为N型DOPING，当另外注入价电子层为3的硼，此时系统中出现了可以多余放电子的空位，这被称为空穴，与之相邻的电子随时可以把它填上，这种电子运动称为空穴运动(对位运动)，这种掺杂被成为P型DOPING。若以掺杂的方式注入杂质，那么一个晶体三极管就诞生了。
在Ｎ部分与Ｐ部分的交界线，聚集了大量电子，将会在一个自然的趋势下迁移至Ｐ部分的空穴里，这会让Ｐ部分的边界轻微带负电，而Ｎ部分的则轻微带正电，导致电场阻止任何一个电子进一步迁移。会有个势垒电位≈0.7Ｖ。

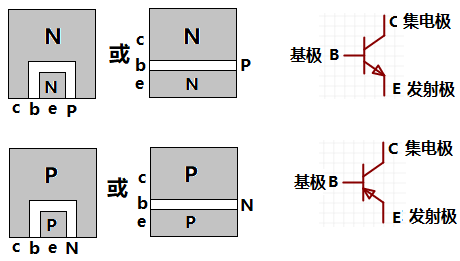

4.三极管结构示意图
晶体三极管原理就这么多，当然这只是第一步，喜欢请点赞关注，跟着小编学三极管不走丢，谢谢！
