音频

声波的三要素：频率、振幅和波形。频率代表音阶的高低，振幅代表响度，波形代表音色。

频率越高，波长就越短。低频声响的波长则较长，所以其可以更容易地绕过障碍物，因此能量衰减就小，声音就会传得远。人的听力有一个频率范围，大约是20Hz~20kHz。所以采样评率一般为44.1KHZ,这样就可以保证采样声音达到20kHz也能被数字化从而使得经过数字化处理之后，人耳听到的声音质量不会被降低。而所谓的44.1kHz就是代表1秒会采样44100次。

音频数据的承载方式最常用的是脉冲编码调制，即PCM。

数字信号

在自然界中，声音是连续不断的，是一种模拟信号，那怎样才能把声音保存下来呢？那就是把声音数字化，即转换为数字信号。

将模拟信号数字化，要经过采样、量化和编码三个步骤。

采样率

每一秒钟所采样的数目称为采样频率或采率，单位为HZ（赫兹）。采样频率越高所能描述的声波频率就越高。

根据奈奎斯特定理，按比声音最高频率高2倍以上的频率对声音进行采样，经过数字化处理之后，人耳听到的声音质量不会被降低。所以采样频率一般为44.1kHz。

8khz：电话等使用，对于记录人声已经足够使用。
22.05khz：广播使用频率。
44.1khz：音频CD。
48khz：DVD、数字电视中使用。
96khz-192khz：DVD-Audio、蓝光高清等使用。

量化格式

量化格式也叫采样大小或采样精度，指的是一个采样使用多少bit存放，一般是16bit，一个字节是8bit。

麦克风是如何采集声音的

麦克风里面有一层碳膜，非常薄而且十分敏感。声音其实是一种纵波，会压缩空气也会压缩这层碳膜，碳膜在受到挤压时也会发出振动，在碳膜的下方就是一个电极，碳膜在振动的时候会接触电极，接触时间的长短和频率与声波的振动幅度和频率有关，这样就完成了声音信号到电信号的转换。之后再经过放大电路处理，就可以实施后面的采样量化处理了。

编解码

描述一段PCM数据一般需要以下几个概念：量化格式(sampleFormat)、采样率(sampleRate)、声道数(channel)。声道数是指支持能不同发声的音响的个数。不难理解，立体声道的声道数默认为2个声道。
数据比特率，即1秒时间内的比特数目。

以CD的音质为例，量化格式（位深度）为16比特，样率为44100，声道数为2。

比特率 = 采样率 × 采样深度 × 通道数 44100 * 16 * 2 = 1378.123kbps 注意这里的k表示1024

一分钟音频数据的大小： 1378.125 * 60 / 8 / 1024 = 10.09MB

注意：1个字节等于8位，也就是8比特

这不对啊，我们平时听的阴影四五分钟也才四五兆，到了你这里怎么一秒钟就十多兆了呢？这就是编码的功劳了。我们先来看看比特率中的数字和字母到底是什么意思？

首先128k的全称“128kbps”，我们分解一下：128是数字，k是千位符，b是单位，s是秒，ps其实就是“/s”。这样来看，128kbps就是128kb/s。也就是每秒128kb。请注意，这里的b是小写的b，也就是位。知道了这个，我们就能算出来128kb的文件大概占用多少的存储空间： 1281000=128000b/s÷8=16000B/s÷1024=15.625KB/s
15.625KB/s60=937.5KB/分钟÷1024=0.9155MB/分钟
所以，128kb的音频文件，大概每分钟长度的大小都在0.92M或者916kb左右。

编码就是一个压缩的过程，而压缩又分为有损压缩和无损压缩：有损压缩就是去掉冗余信号，冗余信号是指不能被人耳感知到的信号，包含人耳听觉范围之外的音频信号以及被掩蔽掉的音频信号等

无损压缩就是通过优化排列方式来达到压缩目的。

常见的音频编码格式：

1.WAV(无损)
WAV编码就是在PCM数据格式的前面加上44字节，分别用来描述PCM的采样率、声道数、数据格式等信息。
特点：音质非常好，大量软件都支持。
缺点：因为没用经过压缩，所以文件占用的储存空间会特别大。
适用场合：多媒体开发的中间文件、保存音乐和音效素材。

2.MP3(有损)
MP3具有不错的压缩比，使用LAME编码（MP3编码格式的一种实现）的中高码率的MP3文件，听感上非常接近源WAV文件。现如今市面上的音乐大多是这种编码格式。
特点：音质在128Kbit/s以上表现还不错，压缩比比较高，大量软件和硬件都支持，兼容性好。
缺点：由于技术比较落后，同样码率下音质会比AAC、OGG差一些。

3.AAC(有损)
AAC是新一代的音频有损压缩技术，它通过一些附加的编码技术（比如PS、SBR等），衍生出了LC-AAC、HE-AAC、HE-AAC v2三种主要的编码格式。
特点：在小于128Kbit/s的码率下表现优异，并且多用于视频中的音频编码。
适用场合：128Kbit/s以下的音频编码，多用于视频中音频轨的编

4.Ogg(有损)
Ogg是一种非常有潜力的编码，在各种码率下都有比较优秀的表现，尤其是在中低码率场景下。Ogg除了音质好之外，还是完全免费的，这为Ogg获得更多的支持打好了基础。Ogg有着非常出色的算法，可以用更小的码率达到更好的音质，128Kbit/s的Ogg比192Kbit/s甚至更高码率的MP3还要出色。但目前因为还没有媒体服务软件的支持，因此基于Ogg的数字广播还无法实现。Ogg目前受支持的情况还不够好，无论是软件上的还是硬件上的支持，都无法和MP3相提并论。
特点：可以用比MP3更小的码率实现比MP3更好的音质，高中低码率下均有良好的表现。
缺点：兼容性不够好，流媒体特性不支持。
适用场合：语音聊天的音频消息场景

PCM的采集步骤分为以下步骤：

模拟信号->采样->量化->编码->数字信号

视频

所谓视频其实就是由很多的静态图片组成的。由于人类眼睛的特殊结构，画面快速切换时，画面会有残留，所以静态图片快速切换的时候感觉起来就是连贯的动作。这就是视频的原理。

视频帧：
既然视频是由许多静态图片组成的，那么视频的每一张静态图片就叫一帧。视频帧又分为I帧、B帧和P帧：

I帧：帧内编码帧，大多数情况下I帧就是关键帧，就是一个完整帧，无需任何辅助就能独立完整显示的画面

B帧：帧是双向预测帧。参考前后图像帧编码生成。需要前面的 I/P 帧或者后面的 P 帧来协助形成一个画面。

P帧：前向预测编码帧。是一个非完整帧，通过参考前面的I帧或P帧生成画面。

所以 I 帧是很关键的存在，压缩 I 帧就可以很容易压制掉空间的大小，而压缩P帧和B帧可以压缩掉时间上的冗余信息。所以在视频 seek 的时候，I 帧很关键，如果视频 seek 之后发生往前的跳动，有可能就是你要seek到的位置没用关键帧，这就需要处理。好像Android自带的播放器就会有这个问题，有时候无法精确地seek到某个位置。

还有一个叫 IDR 帧的概念，IDR都是I帧，可以防止一帧解码出错，导致后面所有帧解码出错的问题。

因为 H264 采用的是多帧预测，导致I帧不能作为独立的观察条件,所以多出一个叫 IDR 帧的特殊 I 帧用于参考，IDR 帧最关键的概念就是：

在解码器过程中一旦收到IDR帧，就会立即清空参考帧缓冲区，并将IDR帧作为被参考帧。这样，即便前面一帧解码出现重大错误，也不会蔓延到后面的数据中。

注：关键帧都是I帧，但是I帧不一定是关键帧

DTS全称：Decoding Time Stamp。标示读入内存中数据流在什么时候开始送入解码器中进行解码。也就是解码顺序的时间戳。

PTS全称：Presentation Time Stamp。用于标示解码后的视频帧什么时候被显示出来。

在没有B帧的情况下，DTS和PTS的输出顺序是一样的，一旦存在B帧，PTS和DTS则会不同。因为解码的顺序和播放的顺序可能是不一致的。

GOP（Group Of Picture）就是两个 I 帧之间的距离，一般 GOP 设置得越大，画面的效果就会越好，到那时需要解码的时间就会越长。所以如果码率固定而 GOP 值越大，P/B帧数量会越多，画面质量就会越高

帧率：即单位时间内帧的数量，单位为：帧/秒或fps（frames per second）。帧率越高，每秒切换的图片就越多，画面越顺滑，过渡越自然。

帧率的一般以下几个典型值：

24/25 fps：1秒 24/25 帧，一般的电影帧率。
30/60 fps：1秒 30/60 帧，游戏的帧率，30帧可以接受，60帧会感觉更加流畅逼真。 Android系统的高性能渲染就是以60帧为标准。
85 fps以上人眼基本无法察觉出来了，所以更高的帧率在视频里没有太大意义。

色彩空间

这里我们只讲常用到的两种色彩空间。

RGB
RGB的颜色模式应该是我们最熟悉的一种，在现在的电子设备中应用广泛。通过R G B三种基础色，可以混合出所有的颜色。
YUV
这里着重讲一下YUV，这种色彩空间并不是我们熟悉的。这是一种亮度与色度分离的色彩格式。早期的电视都是黑白的，即只有亮度值，即Y。有了彩色电视以后，加入了UV两种色度，形成现在的YUV，也叫YCbCr。

Y：亮度，就是灰度值。除了表示亮度信号外，还含有较多的绿色通道量。

U：蓝色通道与亮度的差值。

V：红色通道与亮度的差值。

采用YUV有什么优势呢？

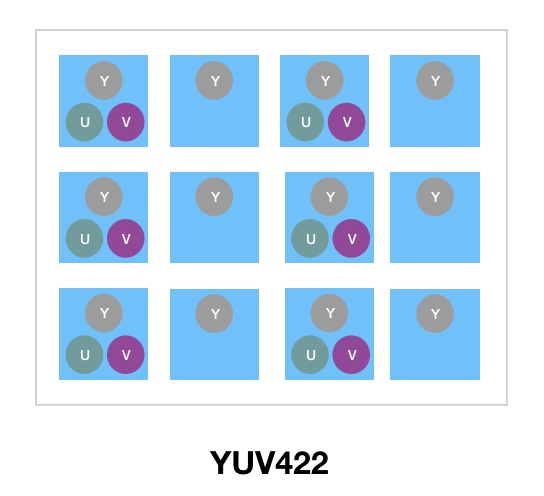

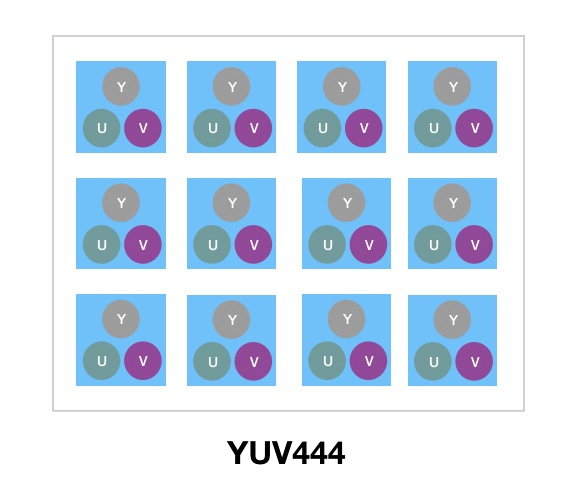

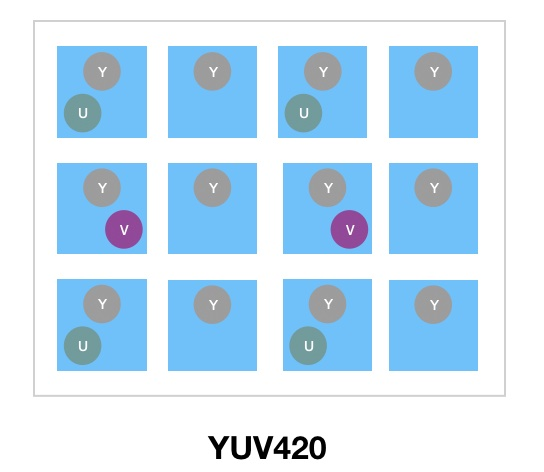

人眼对亮度敏感，对色度不敏感，因此减少部分UV的数据量，人眼却无法感知出来，这样可以通过压缩UV的分辨率，在不影响观感的前提下，减小视频的体积。

RGB和YUV的换算

Y = 0.299R ＋ 0.587G ＋ 0.114B
U = －0.147R － 0.289G ＋ 0.436B
V = 0.615R － 0.515G － 0.100B
——————————————————
R = Y ＋ 1.14V
G = Y － 0.39U － 0.58V
B = Y ＋ 2.03U

前面介绍了RGB和YUV两种图像色彩空间。H264采用的是YUV。

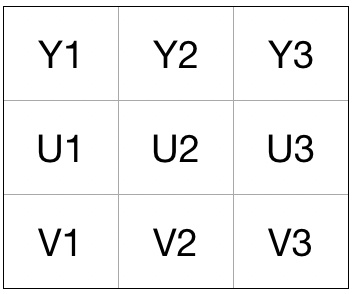

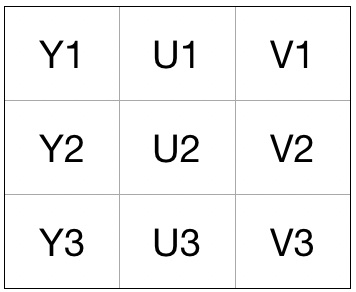

YUV存储方式分为两大类：planar 和 packed。
