3.LVS工作模式和相关命令
3.1 LVS集群的工作模式-重点
lvs的工作模型决定了用户发请求到lvs服务器，lvs到底如何来接收报文和响应请求报文
lvs-nat：修改请求报文的目标IP，多目标表IP的DNAT
lvs-dr：操纵封装新的MAC地址
lvs-tun：在原请求IP报文之外加一个IP首部
lvs-fullnat：修改请求报文的源和目标IP
3.1.1 LVS的NAT模式

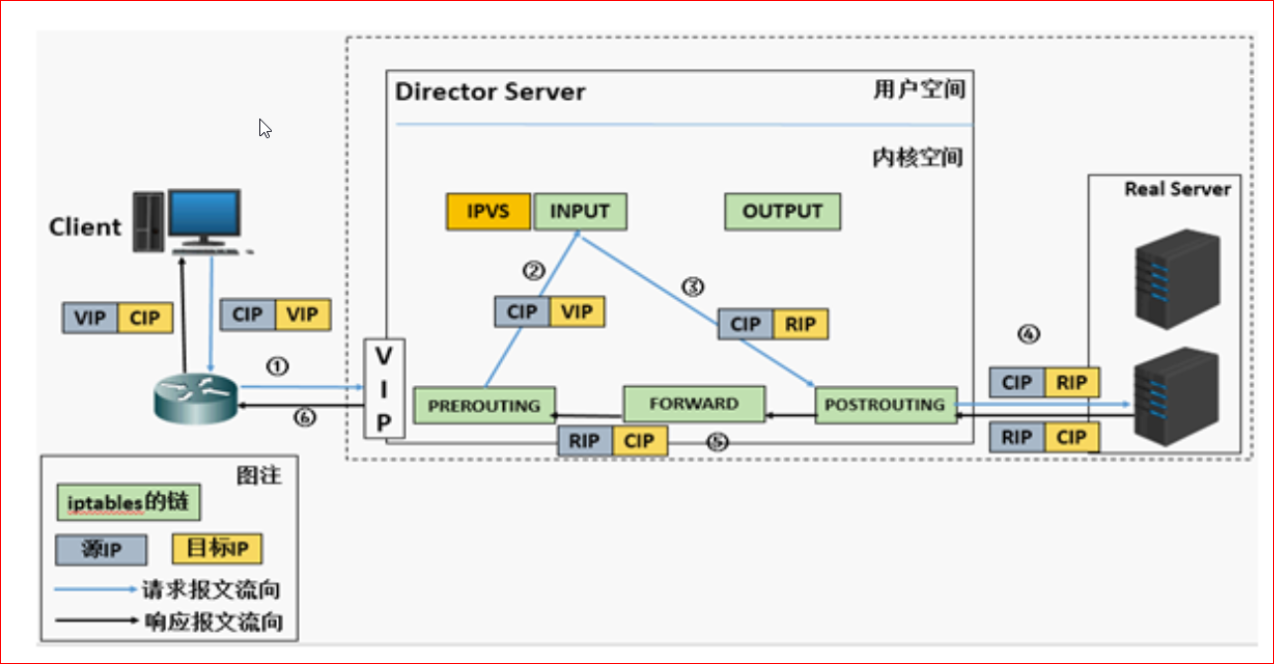

lvs-nat：本质是多目标ip的DNAT，通过将请求报文中的目标地址和目标端口修改为某挑出的RS的RIP和Port实现转发
1.RIP和DIP应该在一个网络，且应使用私网地址；RS的网关要指向DIP
2.请求报文和响应报文都必须经过Director转发，Director易于成为网络瓶颈
请求响应都走lvs，这种架构可以通过请求和响应分离优化
缺点：存在可用性和性能的单点
所以这种模式在生产中用在后端服务器不是特别多的情况下
3.支持端口映射，可修改请求报文的目标PORT
nat模型修改的是网络层和传输层
4.VS必须是linux系统，RS可以是任意OS系统
lvs属于内核的功能，windows没有这个功能
windows里有个web服务器IIS，只是服务器市场用的不太高，技术实例比较差的地方
用的就是这个IIS，比如中学等
通讯过程：
用户请求，到lvs服务器，lvs调度到后端多个服务器上
请求：
CIP访问VIP:80,LVS预先制定调度策略，按照一定调度算法，（算出来的）调度到后
端A服务器上
lvs将请求的目标地址变成a的IP
响应：
RS回应的时候，目标地址变成CIP，原地址变成a的IP,请求到达lvs后，lvs一看他又
回来了
lvs将a的IP替换成vip，再返回到目标
只是lvs支持多目标ip的DNAT
先路由表检查，之后经过input检查，lvs工作在input之前，因为经过input检查后，没有发现http服务，就要进入进程，但是lvs需要他转发，所以，要在input链之前处 理，相当于lvs潜伏在prerouting和input之间，访问我本地进程的80，但是本地80上 做了lvs的调度策略，本地没有http的服务，所以收到80请求应该往里面的服务器调度，所以lvs在preroutiing后截住了流量，不让进入input里，所以lvs截获了数据报文，修改了报文的目标地址，之后发出去，而早期的iptales是经过5个链，但是lvs相当于将流量截住了，所以lvs就是再input前将流量掰弯了，并且发了出去
因为LVS是工作再prerouting后的，所以不要在prerouting上做策略，避免干扰，因为还没到lvs处理链时，就在prerouting那被截住了
所以在定义LVS的服务器的时候，就不要启用netfileter的防火墙功能，会干扰调度功能，所以，lvs上的防火墙功能全部干掉
表:路由表
iptables有5个链，但是和lvs的5个链没关系
衍生：将交换机换成路由器是可以的，但是一般不加，中间网络就会更繁忙，路由器的性能不如交换机，如果用路由器，中间还需要路由交换，速度会降低，如果中间是路由器，网关指向路由器，如果是交换机，指向DIP
3.1.2 LVS的DR模式-重点也是默认的工作模式
LVS-DR：Direct Routing ，直接路由，LVS默认模式，应用最广泛，通过为请求报文重新封装一个MAC首部进行转发，源MAC是DIP所在接口的MAC，目标MAC是挑选出RS的RIP所在的接口的MAC地址；源IP/PORT，以及目标IP/PORT均保持不不变
DR模式特点：
1.Director和各RS都配置有VIP
2.确保前端路由器将目标IP为VIP的请求报文发往Director
-
在前端网关做静态绑定VIP和Director
-
在RS上实用iptable工具
arptables -A IN -d $VIP -j DROP arptables -A OUT -s $VIP -j mangle --mangle-ip-s $RIP -
在RS上修改内核参数以限制arp通告和应答级别
/proc/sys/net/ipv4/conf/all/arp_ignore /proc/sys/net/ipv4/conf/all/arp_announce
3.RS的RIP可以实用私网地址，也可以是公网地址；RIP和DIP在同一IP网络；RIP的网关不能指向DIP，指向路由器，以确保响应报文不会经由Director；VIP可以是和RIP不同
4.RS和Director要在同一物理网络
5.请求报文要经由Director，但响应报文不经由Director，而由RS直接发往Client
6.不支持端口映射（端口不能修改）
DR模型修改数据链路层，网络层及以上不变
7.RS可使用绝大多数OS系统
底层逻辑：

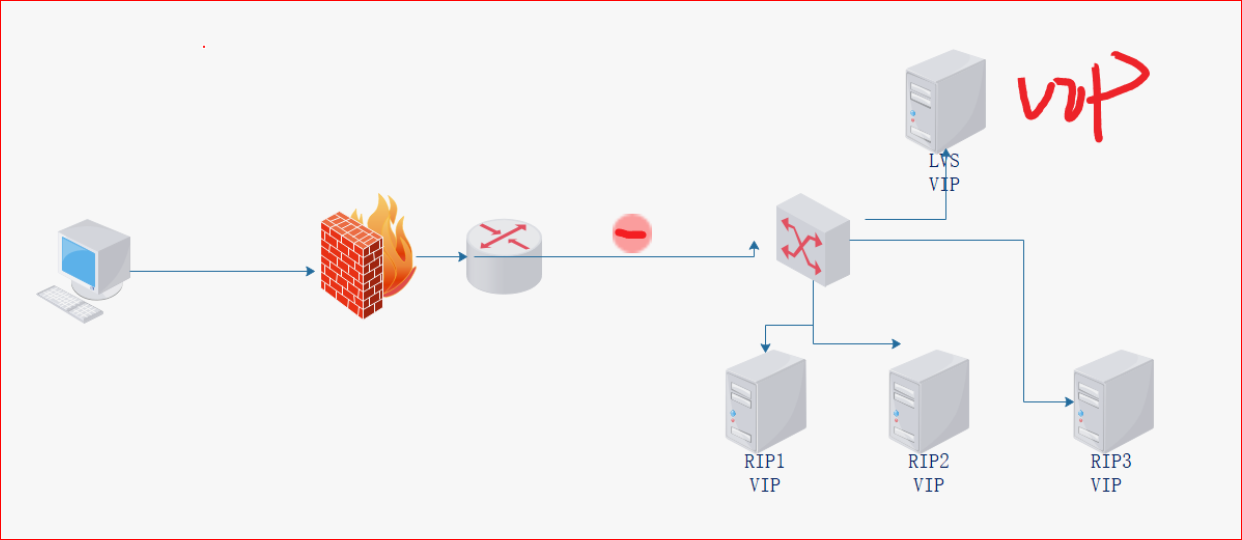

如果用上面的架构，客户端请求，发到VIP，但是VIP都有，为什么要发给LVS呢
请求报文必须要先给LVS，所以路由器收到请求后，第一步就要给LVS
方法1.在路由器上绑定mac的静态地址绑定，他的优先级最高
缺点：VIP和MAC地址绑死了，万一LVS挂了，新的就上不去，没办法实现容错
要静态绑定mac和IP，但是网络设备不归运维管，或者用的是第三方的机房
，让人家改防火墙的路由器谁改，不实用
方法2.arptables事先arp解析，只要是访问VIP就往LVS调度
不常用
方法3.虽然四个机器都有VIP，但是宣称的只有LVS的VIP，希望三个后台服务器配上
了VIP，但是不要对外说，那么路由器上就不知道你有VIP，那就把免费arp关掉即可
，虽然这样不主动说，但是如果路由器问谁有VIP，后台服务器应答了，也不行，所
以要把arp的应答也关闭，要配置ignore
这是两个内核参数，alone和ignore，既不主动说，也不回答，就默默拥有地址，但
是关的时候不是全关，因为LVS要调度的时候，也要问RIP1对应的mac是谁啊，如果把
应答全关了，LVS问的时候也不回答自己的mac了
两个参数是有网卡区分的，只是关闭宣称和应答的VIP，RIP不关比，因为要响应请求
# 免费vip:网卡启动的时候，会广播一下自己有的IP和mac
解决了nat模式的瓶颈问题了
衍生问题：不用交换机用路由器可不可以
不可以，因为LVS要调度的时候，需要找到RS1-3的IP，如果用路由器，arp广播发不
出去，是得不到mac地址的，中间一定不能是路由器，只能是交换机

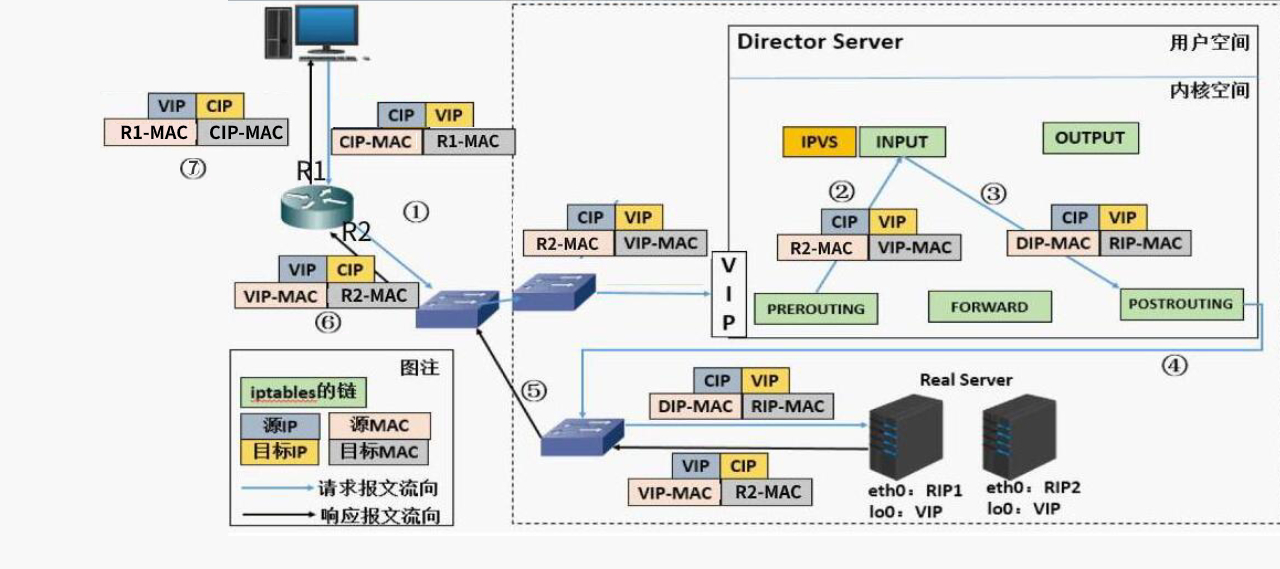

通讯过程-这个一定要看
CIP请求到www.xx.com,DNS出VIP，CIP请求到路由
CIP/MACc:xx|VIP/MAC1:80 # 这里的MAC1是下一个路由器的网卡的MAC
路由CIP/MAC2:xx|VIP/MACv:80
## 路由过程种IP地址不变，mac地址是不断变化的，目标mac是下一个网卡/节点的mac，直到找到目标
## 发送mac地址是发送网卡的mac地址
将后台服务器的关于arp的ignore和alonce关掉，不声明不响应自己有VIP
LVS通过十二种算法其中一种调度到后台服务器
CIP/MACd:xx|RIP1/MACr1:80
## 得到RS1的macr1，是LVS通过arp广播得到的，LVS和后端的服务器在同一网段
RS收到了VIP请求，我发现自己也有，说明自己有
之后RS响应
VIP/MACr1:80|CIP/MAC2:xx
## CIP收到请求只会识别是不是对应ip发的，不会识别mac
客户端所收到报文
VIP/MAC1:80|CIP/MACc:xx
问题：IP怎么配
如果后端服务器的两个IP，VIP和RIP都配置在一块物理网卡上，调节内核arp参数的
时候，是针对接口的，打开ignore和annonce的话，会导致RIP也取消了网卡的发布功能
VIP配在回环网卡（虚拟网卡）上，IP地址是内核级的，虽然配置在回环网卡上的，
但是不代表没有网络功能，只要路由配好了，一样可以通讯的，绑在哪个网卡并不是
最核心的，回环网卡是系统中虚拟网卡不会随着网络的状态发生变化，网线断了，网
口松了，地址就会丢失，配在回环网卡上，只要主机不宕机，就不会出问题的
