runloop原理探究

海浪宝宝
370 阅读6分钟

一、什么是runloop

runloop其实就是一个跑圈，也就是一个do--while循环，因为有了do - while循环系统才不会挂掉，这样就可以：

  • 保持程序的持续运行
  • 处理APP中的各种事件（触摸、定时器、performSelector）
  • 节省cpu资源、提供程序的性能：该做事的时候做事，该休息时候休息

我们找到runloop的源码CFRunLoop，搜一下CFRunLoopRun函数

void CFRunLoopRun(void) {    /* DOES CALLOUT */
    int32_t result;
    do {
        result = CFRunLoopRunSpecific(CFRunLoopGetCurrent(), kCFRunLoopDefaultMode, 1.0e10, false);
        CHECK_FOR_FORK();
    } while (kCFRunLoopRunStopped != result && kCFRunLoopRunFinished != result);
}

我们发现runloop确实是一个do-while循环，但是真正runloop是在该做事时候做事，该休息时候休息，我们来探究一下runloop是如何休息的，下面这个图大家肯定都见过

我们先做一个试验，用最常用的timer：

 [NSTimer scheduledTimerWithTimeInterval:1 repeats:YES block:^(NSTimer * _Nonnull timer) {
        NSLog(@"天王盖地虎");
    }];

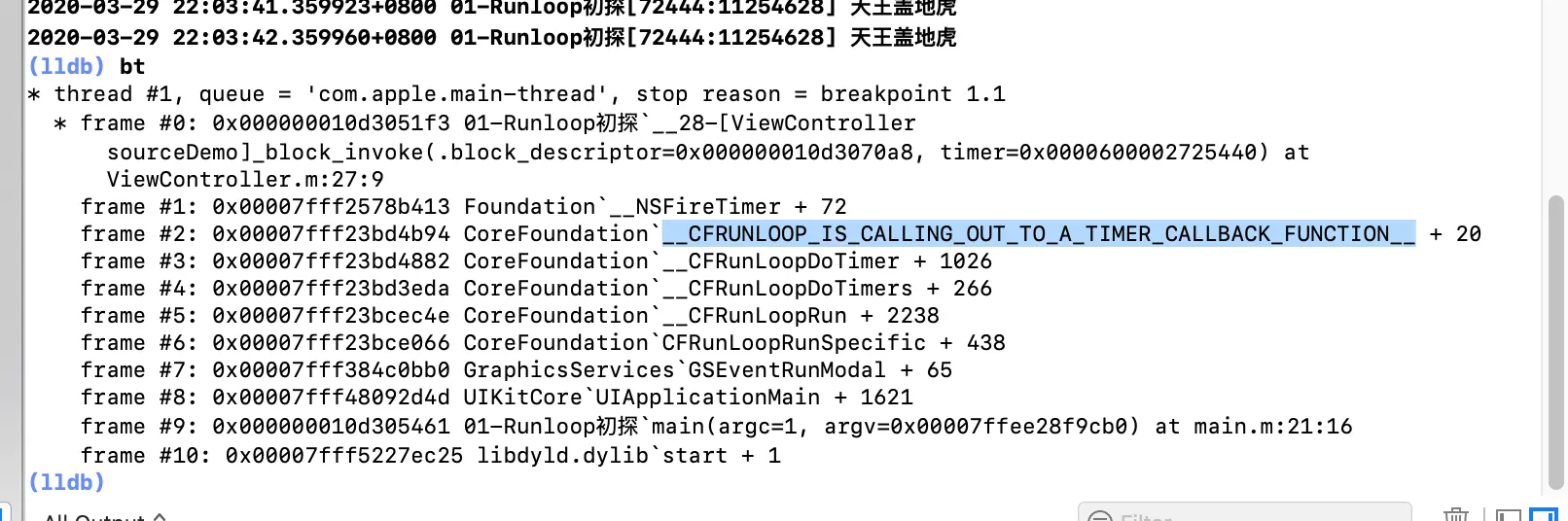

点击屏幕后发送通知，然后在通知的执行方法处加一个断点，在在lldb里面打印出当前的堆栈信息:

我们发现在调用block之前调用了__CFRUNLOOP_IS_CALLING_OUT_TO_A_TIMER_CALLBACK_FUNCTION__，我们在CFRunloop里面搜一下

![](https://p1-jj.byteimg.com/tos-cn-i-t2oaga2asx/gold-user-assets/2020/3/29/171269d2a22db68d~tplv-t2oaga2asx-image.image)

发现确实是调用了__CFRUNLOOP_IS_CALLING_OUT_TO_A_TIMER_CALLBACK_FUNCTION__时候才调用了对应的方法，其实runloop有六大类事件，均和此类似

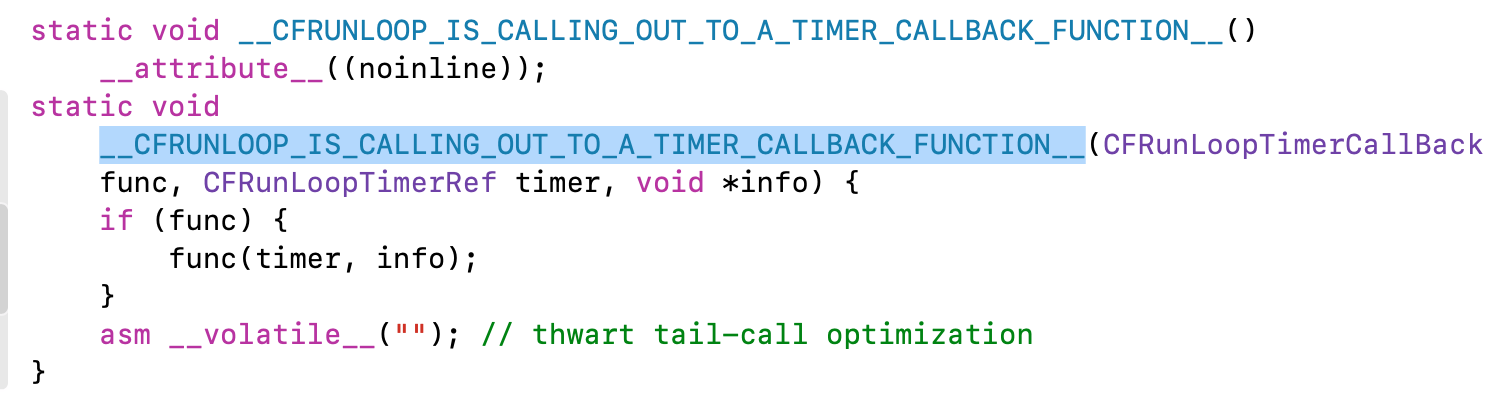

  • 调用timer：CFRUNLOOP_IS_CALLING_OUT_TO_A_TIMER_CALLBACK_FUNCTION
static void __CFRUNLOOP_IS_CALLING_OUT_TO_A_TIMER_CALLBACK_FUNCTION__() __attribute__((noinline));
static void __CFRUNLOOP_IS_CALLING_OUT_TO_A_TIMER_CALLBACK_FUNCTION__(CFRunLoopTimerCallBack func, CFRunLoopTimerRef timer, void *info) {
    if (func) {
        func(timer, info);
    }
    asm __volatile__(""); // thwart tail-call optimization
}
  • 调用block：CFRUNLOOP_IS_CALLING_OUT_TO_A_BLOCK
static void __CFRUNLOOP_IS_CALLING_OUT_TO_A_BLOCK__() __attribute__((noinline));
static void __CFRUNLOOP_IS_CALLING_OUT_TO_A_BLOCK__(void (^block)(void)) {
    if (block) {
        block();
    }
    asm __volatile__(""); // thwart tail-call optimization
}
  • 响应source0：
static void __CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE0_PERFORM_FUNCTION__() __attribute__((noinline));
static void __CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE0_PERFORM_FUNCTION__(void (*perform)(void *), void *info) {
    if (perform) {
        perform(info);
    }
    asm __volatile__(""); // thwart tail-call optimization
}
  • 响应source1： __CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE1_PERFORM_FUNCTION

主要针对系统端口事件

static void __CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE1_PERFORM_FUNCTION__() __attribute__((noinline));
static void __CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE1_PERFORM_FUNCTION__(
#if DEPLOYMENT_TARGET_MACOSX || DEPLOYMENT_TARGET_EMBEDDED || DEPLOYMENT_TARGET_EMBEDDED_MINI
        void *(*perform)(void *msg, CFIndex size, CFAllocatorRef allocator, void *info),
        mach_msg_header_t *msg, CFIndex size, mach_msg_header_t **reply,
#else
        void (*perform)(void *),
#endif
        void *info) {
    if (perform) {
#if DEPLOYMENT_TARGET_MACOSX || DEPLOYMENT_TARGET_EMBEDDED || DEPLOYMENT_TARGET_EMBEDDED_MINI
        *reply = perform(msg, size, kCFAllocatorSystemDefault, info);
#else
        perform(info);
#endif
    }
    asm __volatile__(""); // thwart tail-call optimization
}
  • GCD主队列：CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE
static void __CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE__() __attribute__((noinline));
static void __CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE__(void *msg) {
    _dispatch_main_queue_callback_4CF(msg);
    asm __volatile__(""); // thwart tail-call optimization
}
  • observer源：CFRUNLOOP_IS_CALLING_OUT_TO_AN_OBSERVER_CALLBACK_FUNCTION
static void __CFRUNLOOP_IS_CALLING_OUT_TO_AN_OBSERVER_CALLBACK_FUNCTION__() __attribute__((noinline));
static void __CFRUNLOOP_IS_CALLING_OUT_TO_AN_OBSERVER_CALLBACK_FUNCTION__(CFRunLoopObserverCallBack func, CFRunLoopObserverRef observer, CFRunLoopActivity activity, void *info) {
    if (func) {
        func(observer, activity, info);
    }
    asm __volatile__(""); // thwart tail-call optimization
}

我们一般获取runloop是这样获取的

    // 主运行循环
     CFRunLoopRef mainRunloop = CFRunLoopGetMain();
     // 当前运行循环
     CFRunLoopRef currentRunloop = CFRunLoopGetCurrent();

我们先看一下runloop的结构：

struct __CFRunLoop {
    CFRuntimeBase _base;
    pthread_mutex_t _lock;            /* locked for accessing mode list */
    __CFPort _wakeUpPort;            // used for CFRunLoopWakeUp
    Boolean _unused;
    volatile _per_run_data *_perRunData;              // reset for runs of the run loop
    pthread_t _pthread;
    uint32_t _winthread;
    CFMutableSetRef _commonModes;//里面有很多mode
    CFMutableSetRef _commonModeItems;//很多Items
    CFRunLoopModeRef _currentMode;//
    CFMutableSetRef _modes;
    struct _block_item *_blocks_head;
    struct _block_item *_blocks_tail;
    CFTypeRef _counterpart;
};

我们发现在__CFRunLoop是跟线程绑定的，并且里面有一个_commonModes，还有一个CFRunLoopModeRef，再看一下CFRunLoopModeRef结构：

typedef struct __CFRunLoopMode *CFRunLoopModeRef;

struct __CFRunLoopMode {
    CFRuntimeBase _base;
    pthread_mutex_t _lock;    /* must have the run loop locked before locking this */
    CFStringRef _name;
    Boolean _stopped;
    char _padding[3];
    CFMutableSetRef _sources0;
    CFMutableSetRef _sources1;
    CFMutableArrayRef _observers;
    CFMutableArrayRef _timers;
    CFMutableDictionaryRef _portToV1SourceMap;
    __CFPortSet _portSet;
    CFIndex _observerMask;
#if USE_DISPATCH_SOURCE_FOR_TIMERS
    dispatch_source_t _timerSource;
    dispatch_queue_t _queue;
    Boolean _timerFired; // set to true by the source when a timer has fired
    Boolean _dispatchTimerArmed;
#endif
#if USE_MK_TIMER_TOO
    mach_port_t _timerPort;
    Boolean _mkTimerArmed;
#endif
#if DEPLOYMENT_TARGET_WINDOWS
    DWORD _msgQMask;
    void (*_msgPump)(void);
#endif
    uint64_t _timerSoftDeadline; /* TSR */
    uint64_t _timerHardDeadline; /* TSR */
};

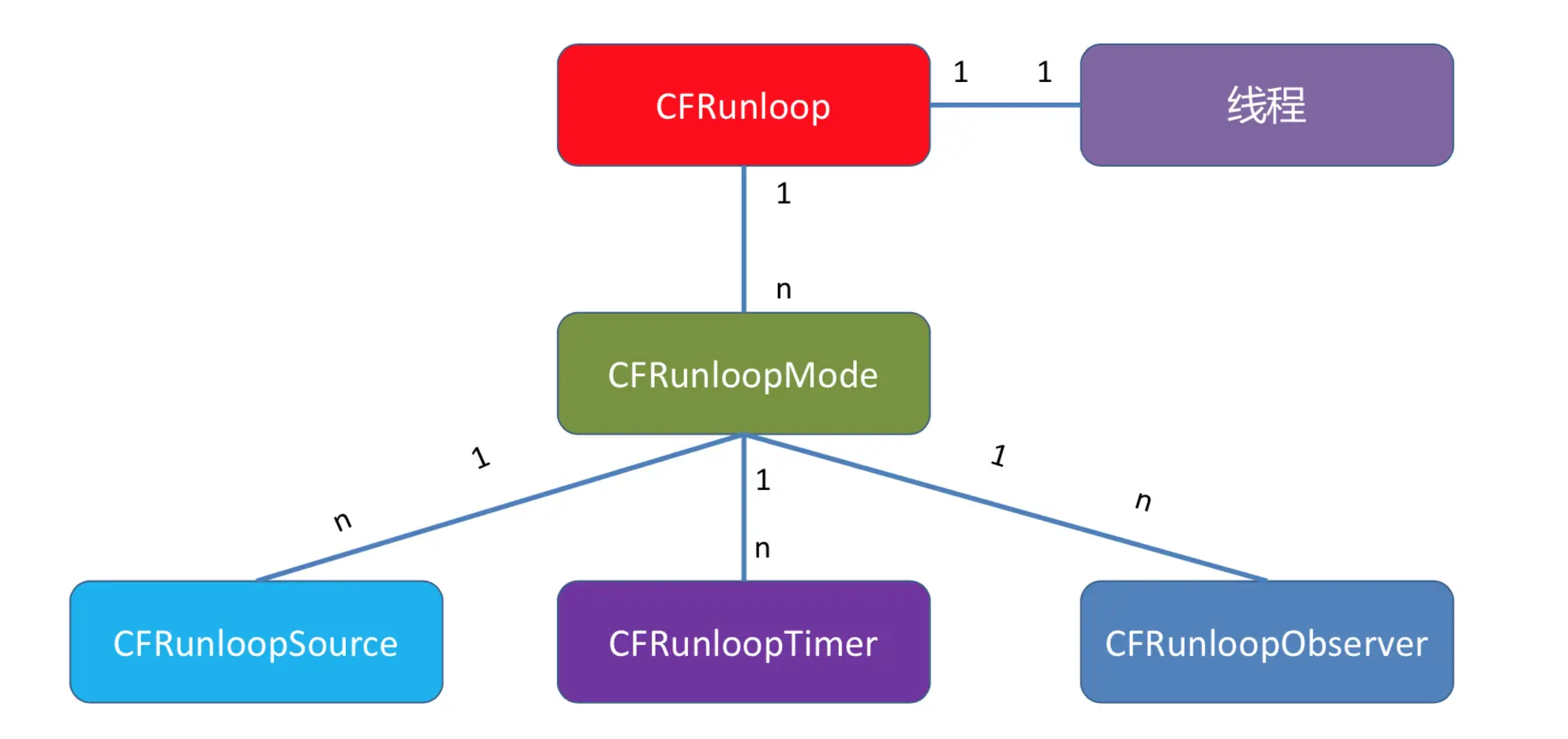

在mode里面可以有多个observer和多个timer，说明一个mode对应多个observer或者多个timer，如下图

我们看一下CFRunLoopGetMain源码：

CFRunLoopRef CFRunLoopGetMain(void) {
    CHECK_FOR_FORK();
    static CFRunLoopRef __main = NULL; // no retain needed
    if (!__main) __main = _CFRunLoopGet0(pthread_main_thread_np()); // no CAS needed
    return __main;e
}

再看一下_CFRunLoopGet0：

CF_EXPORT CFRunLoopRef _CFRunLoopGet0(pthread_t t) {
    //如果是空线程那就默认是主线程
    if (pthread_equal(t, kNilPthreadT)) {

        t = pthread_main_thread_np();
    }

    __CFSpinLock(&loopsLock);

    if (!__CFRunLoops) {

        __CFSpinUnlock(&loopsLock);
        //创建runloop缓存池
        CFMutableDictionaryRef dict = CFDictionaryCreateMutable(kCFAllocatorSystemDefault, 0, NULL, &kCFTypeDictionaryValueCallBacks);
        //根据主线程得到一个mainloop
        CFRunLoopRef mainLoop = __CFRunLoopCreate(pthread_main_thread_np());
        //将mainloop和mainthread关联起来
        CFDictionarySetValue(dict, pthreadPointer(pthread_main_thread_np()), mainLoop);
        //将dict赋值给__CFRunLoops
        if (!OSAtomicCompareAndSwapPtrBarrier(NULL, dict, (void * volatile *)&__CFRunLoops)) {
            CFRelease(dict);
        }
        CFRelease(mainLoop);
        __CFSpinLock(&loopsLock);
    }
    //从缓存池里面根据thread取出runloop
    CFRunLoopRef loop = (CFRunLoopRef)CFDictionaryGetValue(__CFRunLoops, pthreadPointer(t));

    __CFSpinUnlock(&loopsLock);
    if (!loop) {
        //如果线程没有loop就创建一个
        CFRunLoopRef newLoop = __CFRunLoopCreate(t);
        __CFSpinLock(&loopsLock);
        loop = (CFRunLoopRef)CFDictionaryGetValue(__CFRunLoops, pthreadPointer(t));
        if (!loop) {
            //r如果线缓存池里面i没有线程对应的loopx就将新创建的runloop和线程关联起来
            CFDictionarySetValue(__CFRunLoops, pthreadPointer(t), newLoop);
            loop = newLoop;
        }
        // don't release run loops inside the loopsLock, because CFRunLoopDeallocate may end up taking it
        __CFSpinUnlock(&loopsLock);
        CFRelease(newLoop);
    }
    if (pthread_equal(t, pthread_self())) {
        _CFSetTSD(__CFTSDKeyRunLoop, (void *)loop, NULL);
        if (0 == _CFGetTSD(__CFTSDKeyRunLoopCntr)) {
            _CFSetTSD(__CFTSDKeyRunLoopCntr, (void *)(PTHREAD_DESTRUCTOR_ITERATIONS-1), (void (*)(void *))__CFFinalizeRunLoop);
        }
    }
    return loop;
}

从上面我们看出，在创建出runloop缓存池时候会先将主线程的runloop创建出来，二子线程的runloop是通过懒加载时候创建的

可以通过下面例子来证明：

self.isStopping = NO;
    LGThread *thread = [[LGThread alloc] initWithBlock:^{

        // thread.name = nil 因为这个变量只是捕捉
        // LGThread *thread = nil
        // thread = 初始化 捕捉一个nil进来
        NSLog(@"%@---%@",[NSThread currentThread],[[NSThread currentThread] name]);
        [NSTimer scheduledTimerWithTimeInterval:1 repeats:YES block:^(NSTimer * _Nonnull timer) {
            NSLog(@"hello word");            // 退出线程--结果runloop也停止了
            if (self.isStopping) {
                [NSThread exit];
            }
        }];
        [[NSRunLoop currentRunLoop] run];
    }];

    thread.name = @"lgcode.com";
    [thread start];

我们发现当没有 [[NSRunLoop currentRunLoop] run]; 代码时候定时器不会启动，只有当子线程开启了runloop，timer才会启动，因为timer的运行依赖线程的runloop

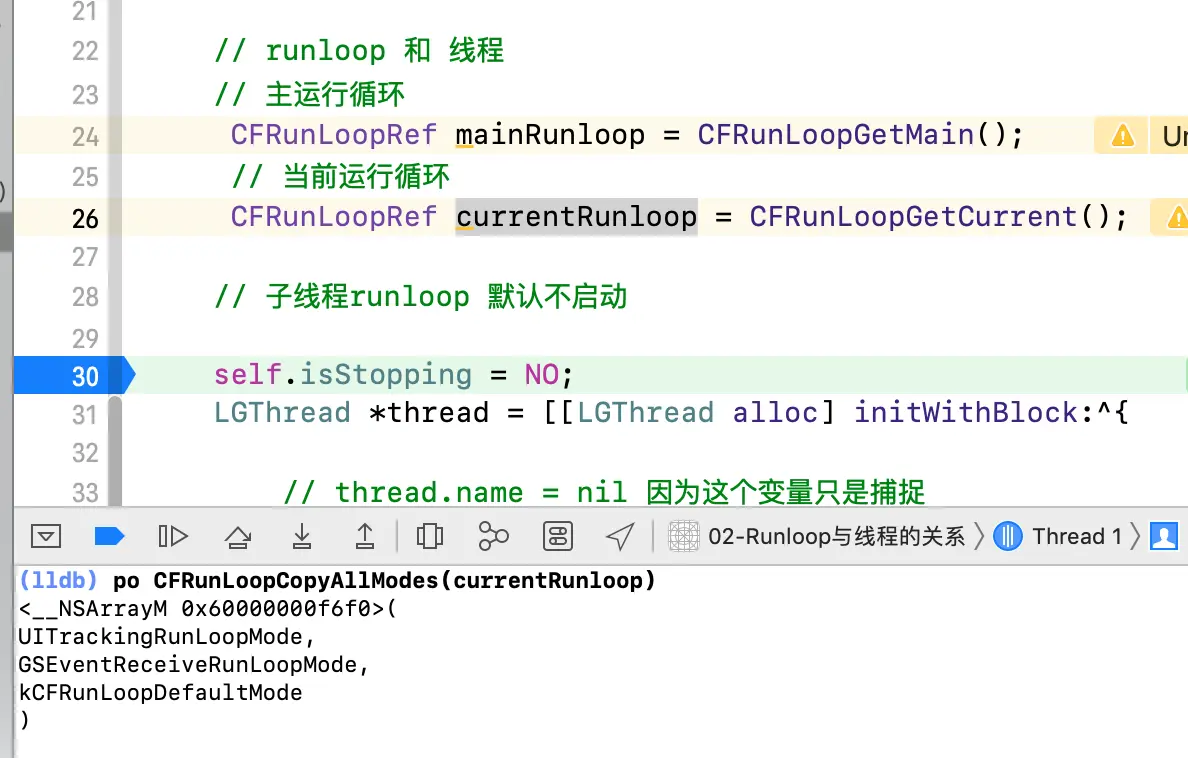

我们知道runloop运行时候需要依赖一些mode，我们来看一下

我们发现正常一个runloop除了一个UITrackingRunLoopMode，还有一个kCFRunLoopDefaultMode，其中GSEventReceiveRunLoopMode是启动时候就有的一个，我们暂时不用管，因为runloop同时只能执行一个mode，所以在我们滚动UI的时候timer是无法进行计时的，所以我们需要将mode进行切换一下，下面我们做一个例子：

- (void)timerDemo{

    // CFRunLoopMode 研究
    CFRunLoopRef lp     = CFRunLoopGetCurrent();
    CFRunLoopMode mode  = CFRunLoopCopyCurrentMode(lp);
    NSLog(@"mode == %@",mode);
    CFArrayRef modeArray= CFRunLoopCopyAllModes(lp);
    NSLog(@"modeArray == %@",modeArray);

    NSTimer *timer = [NSTimer timerWithTimeInterval:1 repeats:YES block:^(NSTimer * _Nonnull timer) {
        NSLog(@"fire in home -- %@",[[NSRunLoop currentRunLoop] currentMode]);
    }];
    [[NSRunLoop currentRunLoop] addTimer:timer forMode:NSRunLoopCommonModes];
}

我们看一下[[NSRunLoop currentRunLoop] addTimer:timer forMode:NSRunLoopCommonModes];做了什么事情，

static void __CFRunLoopAddItemsToCommonMode(const void *value, void *ctx) {
    CFTypeRef item = (CFTypeRef)value;
    CFRunLoopRef rl = (CFRunLoopRef)(((CFTypeRef *)ctx)[0]);
    CFStringRef modeName = (CFStringRef)(((CFTypeRef *)ctx)[1]);
    if (CFGetTypeID(item) == __kCFRunLoopSourceTypeID) {
        CFRunLoopAddSource(rl, (CFRunLoopSourceRef)item, modeName);
    } else if (CFGetTypeID(item) == __kCFRunLoopObserverTypeID) {
        CFRunLoopAddObserver(rl, (CFRunLoopObserverRef)item, modeName);
    } else if (CFGetTypeID(item) == __kCFRunLoopTimerTypeID) {
        CFRunLoopAddTimer(rl, (CFRunLoopTimerRef)item, modeName);
    }
}

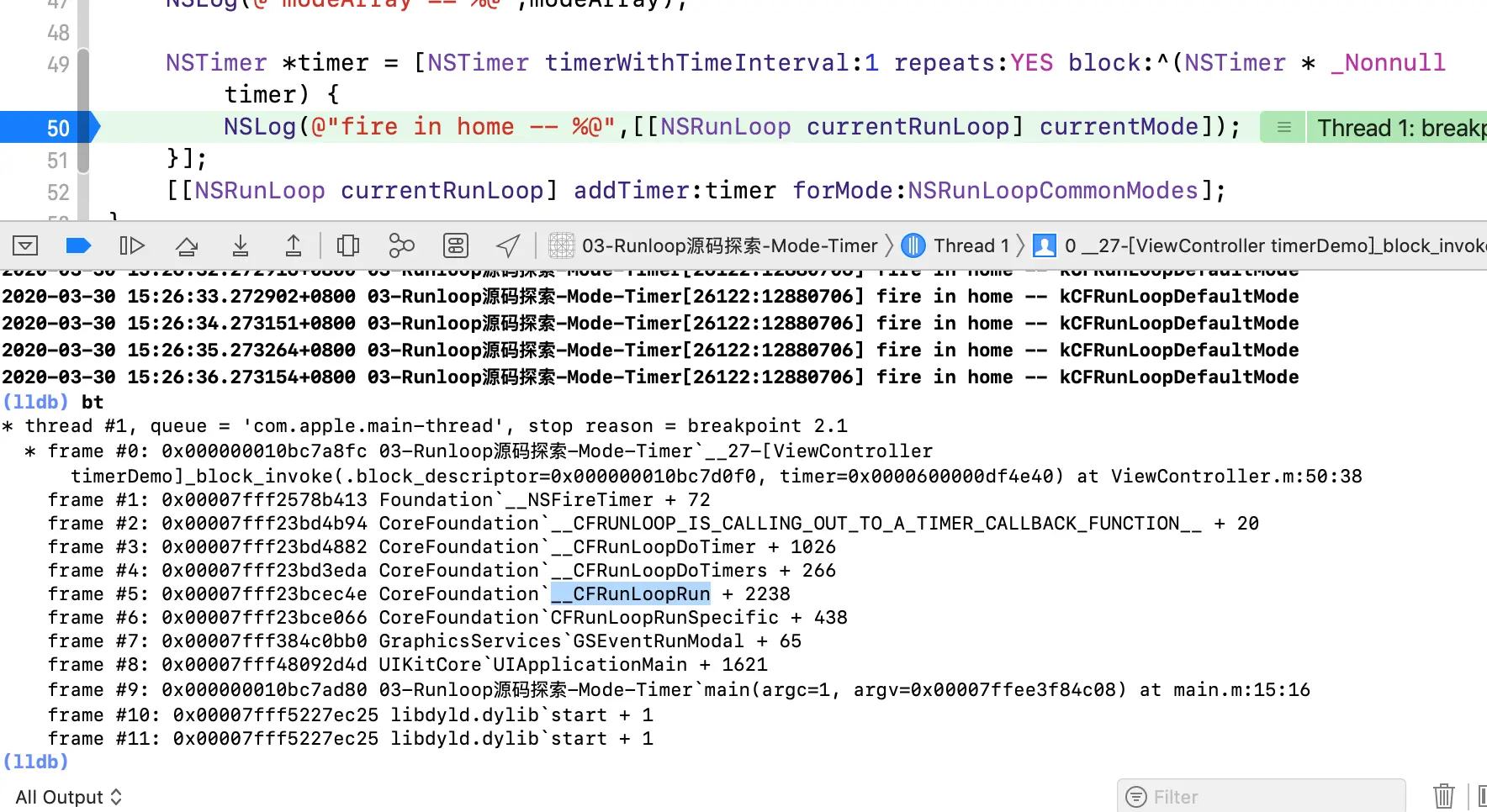

我们发现在addTimer时候如果没有设置mode类型，就会给一个defaultMode，我们再看一下timer是如何运行的，我们在timer的block里面加一个断点，然后看一下当前的堆栈信息

从堆栈信息里面我们看到调用了__CFRunLoopRun-->__CFRunLoopDoTimers-->__CFRunLoopDoTimer，__CFRunLoopRun是唤醒runloop。我们再看一下__CFRunLoopDoTimers

static Boolean __CFRunLoopDoTimers(CFRunLoopRef rl, CFRunLoopModeRef rlm, uint64_t limitTSR) {    /* DOES CALLOUT */
    Boolean timerHandled = false;
    CFMutableArrayRef timers = NULL;
    //遍历取出mode里面的所有mode
    for (CFIndex idx = 0, cnt = rlm->_timers ? CFArrayGetCount(rlm->_timers) : 0; idx < cnt; idx++) {
        CFRunLoopTimerRef rlt = (CFRunLoopTimerRef)CFArrayGetValueAtIndex(rlm->_timers, idx);

        if (__CFIsValid(rlt) && !__CFRunLoopTimerIsFiring(rlt)) {
            if (rlt->_fireTSR <= limitTSR) {
                if (!timers) timers = CFArrayCreateMutable(kCFAllocatorSystemDefault, 0, &kCFTypeArrayCallBacks);
                CFArrayAppendValue(timers, rlt);
            }
        }
    }
    //运行mode里面的所有timer
    for (CFIndex idx = 0, cnt = timers ? CFArrayGetCount(timers) : 0; idx < cnt; idx++) {
        CFRunLoopTimerRef rlt = (CFRunLoopTimerRef)CFArrayGetValueAtIndex(timers, idx);
        Boolean did = __CFRunLoopDoTimer(rl, rlm, rlt);
        timerHandled = timerHandled || did;
    }
    //运行完了再对timer进行释放
    if (timers) CFRelease(timers);
    return timerHandled;
}

上面是timers的运行方式，还有__CFRunLoopDoBlocks、__CFRunLoopDoSource1、__CFRunLoopDoObservers、__CFRunLoopDoSources0均类似。

所以runloop运行是依赖items：timer、source、observer、block

而item依赖mode

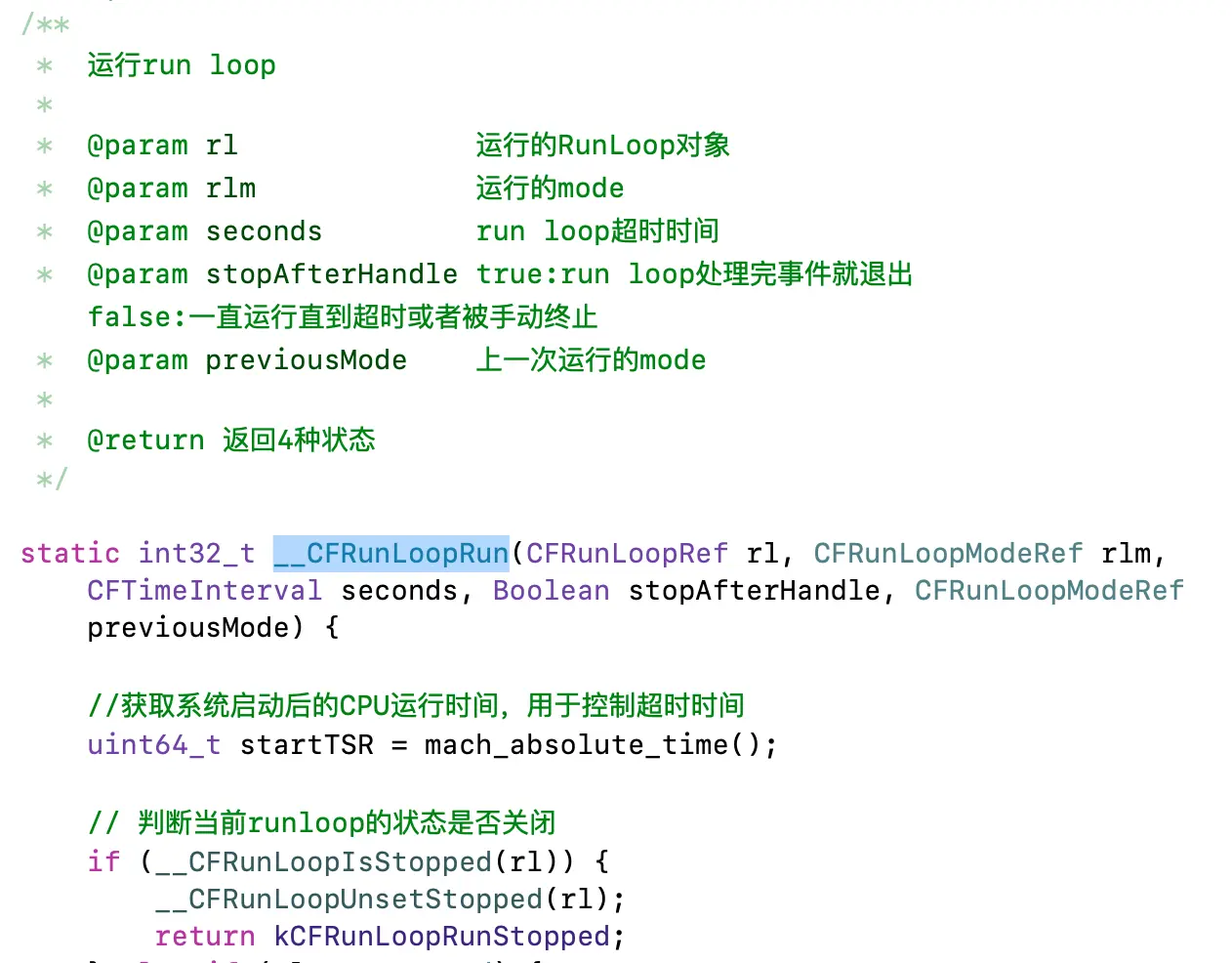

我们来探究下runloop是如何运行的，首先找到CFRunLoopRun，

void CFRunLoopRun(void) {    /* DOES CALLOUT */
    int32_t result;
    do {
        result = CFRunLoopRunSpecific(CFRunLoopGetCurrent(), kCFRunLoopDefaultMode, 1.0e10, false);
        CHECK_FOR_FORK();
    } while (kCFRunLoopRunStopped != result && kCFRunLoopRunFinished != result);
}

SInt32 CFRunLoopRunSpecific(CFRunLoopRef rl, CFStringRef modeName, CFTimeInterval seconds, Boolean returnAfterSourceHandled) {     /* DOES CALLOUT */
    CHECK_FOR_FORK();
    if (__CFRunLoopIsDeallocating(rl)) return kCFRunLoopRunFinished;
    __CFRunLoopLock(rl);
    //根据modeName找到本次运行的mode
    CFRunLoopModeRef currentMode = __CFRunLoopFindMode(rl, modeName, false);
    //如果没找到 || mode中没有注册任何事件，则就此停止，不进入循环
    if (NULL == currentMode || __CFRunLoopModeIsEmpty(rl, currentMode, rl->_currentMode)) {
        Boolean did = false;
        if (currentMode) __CFRunLoopModeUnlock(currentMode);
        __CFRunLoopUnlock(rl);
        return did ? kCFRunLoopRunHandledSource : kCFRunLoopRunFinished;
    }
    volatile _per_run_data *previousPerRun = __CFRunLoopPushPerRunData(rl);
    //取上一次运行的mode
    CFRunLoopModeRef previousMode = rl->_currentMode;
    //如果本次mode和上次的mode一致
    rl->_currentMode = currentMode;
    //初始化一个result为kCFRunLoopRunFinished
    int32_t result = kCFRunLoopRunFinished;

    if (currentMode->_observerMask & kCFRunLoopEntry )
        /// 1. 通知 Observers: RunLoop 即将进入 loop。
        __CFRunLoopDoObservers(rl, currentMode, kCFRunLoopEntry);
    result = __CFRunLoopRun(rl, currentMode, seconds, returnAfterSourceHandled, previousMode);
    if (currentMode->_observerMask & kCFRunLoopExit )
        /// 10. 通知 Observers: RunLoop 即将退出。
        __CFRunLoopDoObservers(rl, currentMode, kCFRunLoopExit);

    __CFRunLoopModeUnlock(currentMode);
    __CFRunLoopPopPerRunData(rl, previousPerRun);
    rl->_currentMode = previousMode;
    __CFRunLoopUnlock(rl);
    return result;
}
  • 我们发现当启动runloop时候会先判断传进来的mode是否存在，如果不存在的话就直接休眠
  • 然后缓存上次运行的mode，再取出本次执行的mode赋值给当前runloop的currentMode属性上。
  • 如果本次执行的mode的_observerMask&kCFRunLoopEntry就通过__CFRunLoopDoObservers来通知 Observers: RunLoop 即将进入 loop，然后用__CFRunLoopRun函数调用任务
  • 假如mode的_observerMask&kCFRunLoopExit就通知 Observers: RunLoop 即将退出。

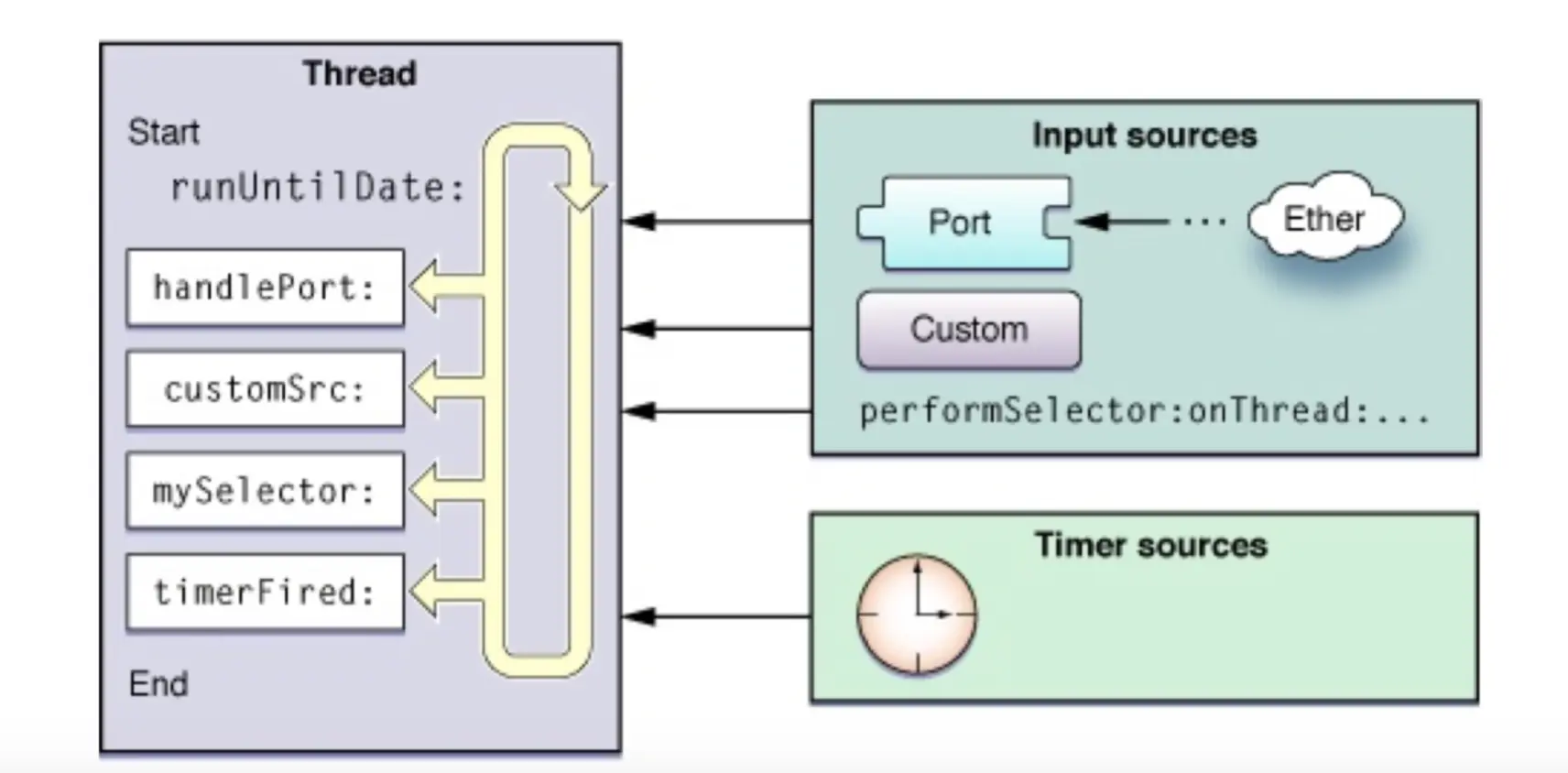

我们看一下runloop运行任务的方式__CFRunLoopRun

源码就不上了，，梳理下逻辑

  • 先获取系统时间用来控制超时的时间
avatar
文章
阅读
粉丝
