现在很多项目对可视化数据要求越来越高了，涉及到地点的地方几乎都要能给地图展示，最近在项目中遇到了地图展示以及数据打点问题，特此总结一下。
附所参考百度地图api：
开发平台：lbsyun.baidu.com/
地图示例：lbsyun.baidu.com/jsdemo.htm#…
基础类：lbsyun.baidu.com/cms/jsapi/r…
BMapLib：api.map.baidu.com/library/Geo…

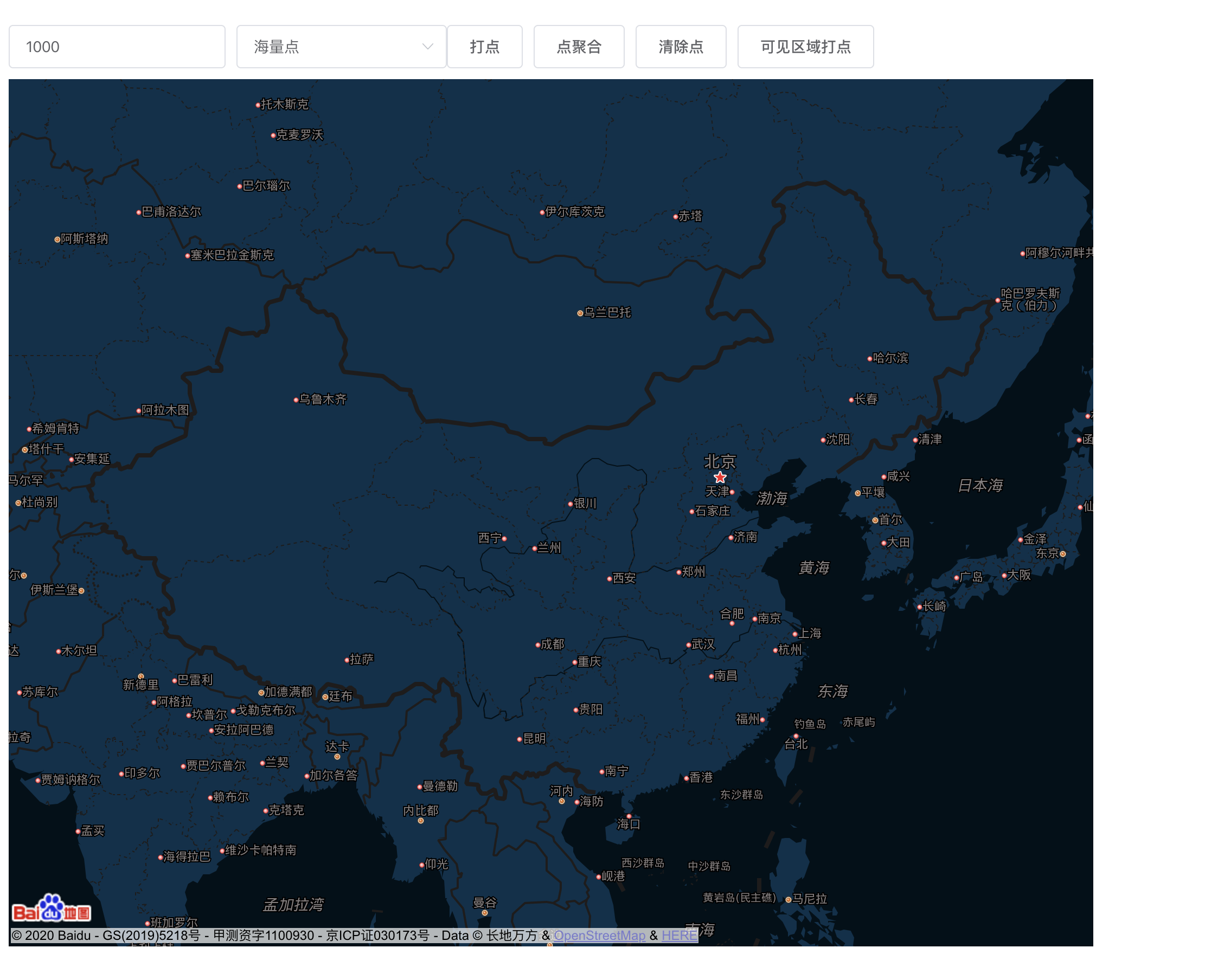

demo效果如下图：
引入百度地图
项目中引入百度地图，首先要注册成为百度地图开发者，然后获取ak密钥，直接按官网步骤就可以了，然后引入项目中
<script type="text/javascript" src="http://api.map.baidu.com/api?v=2.0&ak="></script> 这种方法的原理，就是直接给全局widow对象添加一个BMap对象，从而可以使我们在已经加载api的页面的任何地方，使用百度地图的api。
百度地图初始化
百度地图初始化要注意，一定要给地图div一定的宽高，要在mounted函数中进行。
<script>
mounted(){
this.mapInit(this.point);
},
methods:{
mapInit(point) {
let vue = this;
vue.map = new BMap.Map(vue.$refs.myMap);
let marker = new BMap.Point(vue.point.longitude, vue.point.latitude);
// 设置中心点以及缩放级别
vue.map.centerAndZoom(marker, this.zoom?this.zoom:11);
if(this.controlShow){
vue.map.addControl(new BMap.NavigationControl());
//添加缩放控件
}
//滚轮控制缩放
vue.map.enableScrollWheelZoom(true);
//双击缩放控制
vue.map.enableDoubleClickZoom(false);
//自定义点标注样式 Icon()中有3个参数：
String类型的图片地址url；Size类型的图片大小；
和可选参数IconOptions
if (this.addOverlay) {
let myIcon = new BMap.Icon(img, new BMap.Size(202, 120), {
anchor: new BMap.Size(110, 65),
})
let marker = new BMap.Marker(point, {icon: myIcon});
vue.map.addOverlay(marker);//打点
}
// 事件监听 获取点击点坐标 地图点击事件
vue.map.addEventListener("click", (e) => {
var center = vue.map.getCenter();
if (vue.clickadd) {
this.addOneOverlay(e.point);
}
vue.$emit("mapClick", center);
});
// 设置地图风格样式 可自定义
vue.map.setMapStyle(this.mapStyle);
/** tilesloaded 地图加载完成事件 */
vue.map.addEventListener("tilesloaded", ()=>{
let area = vue.map.getBounds();
this.$emit("visibleArea",area);
if(this.vevisibleFalg){
this.visibleAreaPonit();
}
});
//对地图级别变化、移动结束后 监听获取可视区域
vue.map.addEventListener("zoomend", ()=>{
let area = vue.map.getBounds();
let zoomSize = vue.map.getZoom();
console.log(zoomSize);
this.$emit("visibleArea",area);
if(this.vevisibleFalg){
this.visibleAreaPonit();
}
});
vue.map.addEventListener("moveend", ()=>{
let area = vue.map.getBounds();
this.$emit("visibleArea",area);
if(this.vevisibleFalg){
this.visibleAreaPonit();
}
});
},
}
</script>百度地图打点
百度地图打点三种：正常打点、海量点、点聚合。正常打点可以设置点坐标的样式，如图片，大小等，但是适合数量较少的打点需求，500到一千以内还不算太卡。对于大量点的渲染，可以用海量点完成，海量点不能自定义点icon，百度地图给了几种固定的样式供选择。百度地图还提供了点聚合功能，可以使一定区域内的点汇聚，显示更加直观。
需要注意的的是海量点、点聚合并没有在百度地图的默认包中，需要另外引入MarkerClusterer_min.js TextIconOverlay.js'
三种打点，代码如下：
// 创建点
createPoint(){
this.points = [];
let i = 0;
for (; i < this.pointLength; i++) {
let pt = new BMap.Point(Math.random() * 40 + 85, Math.random() * 30 + 21);
pt.id = i+1;
this.points.push(pt);
}
},
// 正常打点
addPoint(points){
points.forEach(point => {
let vue = this;
let myIcon = new BMap.Icon(img, new BMap.Size(202, 120), {
anchor: new BMap.Size(110, 65),
})
let marker = new BMap.Marker(point,{icon: myIcon});
// 创建标注
marker.addEventListener('click', function(){
console.log(point,'click');
vue.$emit('pointClick',point);
});
this.map.addOverlay(marker);
});
},
// 海量点
addMassivePoint(points,color){
let vue = this;
// 判断当前浏览器是否支持绘制海量点
if (document.createElement('canvas').getContext) {
let options = {
size: BMAP_POINT_SIZE_SMALL,
shape: BMAP_POINT_SHAPE_CIRCLE,
color: color?color:'red',
}
let pointCollection = new BMap.PointCollection(points, options);
// 初始化PointCollection
pointCollection.addEventListener('click', function (e) {
// console.log(e)
// alert('单击点的坐标为：' + e.point.lng + ',' + e.point.lat);
// 监听点击事件
let element = ''
for (var i = 0; i < points.length; i++) {
if (points[i].lng == e.point.lng && points[i].lat == e.point.lat)
{
element = points[i];
break;
}
}
vue.$emit('pointClick',element);
});
this.map.addOverlay(pointCollection); // 添加Overlay
} else {
alert('请在chrome、safari、IE8+以上浏览器查看本示例');
}
},
// 点聚合
addAggreGationPoint(){
console.log(BMapLib)
this.createPoint();
this.clearPonit();
let markers = [];
this.points.forEach(point => {
let marker = new BMap.Marker(point);
// 创建标注
markers.push(marker)
});
this.markerClusterer = new BMapLib.MarkerClusterer(this.map, {markers:markers});
},
// 清除点标记
clearPonit(){
this.map.clearOverlays();// 清除原标记
if(this.markerClusterer){
this.markerClusterer.clearMarkers()
}
},
大数据打点优化方案
1.分批请求，分批打点
我们项目打点数据目前有二十多万，需求要二十万点位全部显示在地图中，需要解决两个问题，一个是二十万数据点前后端传输问题，二是二十万点位打点地图卡顿问题，经研究采用ajax轮询，分批请求，分批带点的方案，每次请求五千数据，五千数据打点，依次完成二十万数据的打点，除此之外，后端给的数据还需要精简，经纬度用x、y代替，这样二十万数据可以控制到10m左右。
2.只显示可视区域内的点位
如果项目没有需求要显示所有点的话，可以每次只显示可视区域内的点，百度有相关的函数，核心代码如下：
需要注意的是：计算可视区域的点位方法并不在百度地图默认包中，需要另外引入：importBMapLib_GeoUtils.js
/** tilesloaded 地图加载完成事件 */
vue.map.addEventListener("tilesloaded", ()=>{
let area = vue.map.getBounds();
this.$emit("visibleArea",area);
if(this.vevisibleFalg){
this.visibleAreaPonit();
}
});
//对地图级别变化、移动结束后 监听获取可视区域
vue.map.addEventListener("zoomend", ()=>{
let area = vue.map.getBounds();
let zoomSize = vue.map.getZoom();
console.log(zoomSize);
this.$emit("visibleArea",area);
if(this.vevisibleFalg){
this.visibleAreaPonit();
}
});
vue.map.addEventListener("moveend", ()=>{
let area = vue.map.getBounds();
this.$emit("visibleArea",area);
if(this.vevisibleFalg){
this.visibleAreaPonit();
}
});
// 设置地图缩放级别
setZoom(zoom){
this.map.setZoom(zoom);
},
visibleAreaPonit(first){
if(first)this.setZoom(11);
this.createPoint();
this.clearPonit();
this.vevisibleFalg = true;
let j = 0;
for(let i=0;i<this.points.length;i++){
let point = this.points[i];
let marker = new BMap.Marker(point);
let result = BMapLib.GeoUtils.isPointInRect(point, this.map.getBounds());
// if(result == true && j<10)
if(result == true)
{
this.map.addOverlay(marker);
++j;
}
// else if(result == true && j>=10)
// {
// ++j;
// this.map.removeOverlay(marker);
// }
else this.map.removeOverlay(marker);
}
}当数据达到一定量级以后，个人认为一次性显示所有点其实没什么意义，用户看到的也只是密密麻麻的一片，没有任何价值。具体项目如何打点，这取决于具体项目需求。
demo完整代码如下：
<template>
<div class="map-point">
<div class="button">
<el-input class="input-number" v-model="pointLength"
placeholder="请输入生成点数量" type="number">
</el-input>
<el-select v-model="select_data.value"
:placeholder="select_data.placeholder">
<el-option
v-for="item in select_data.options"
:key="item.value"
:label="item.label"
:value="item.value">
</el-option>
</el-select>
<el-button @click="addOneOverlayBatch">打点</el-button>
<el-button @click="addAggreGationPoint">点聚合</el-button>
<el-button @click="clearPonit">清除点</el-button>
<el-button @click="visibleAreaPonit(true)">可见区域打点</el-button>
</div>
<div ref="myMap" :style="mapStyle" id="myMap" class="myMap"></div>
</div>
</template>
<script>
import '../assets/js/mapJs/MarkerClusterer_min.js'
import '../assets/js/mapJs/TextIconOverlay.js'
import '../assets/js/mapJs/BMapLib_GeoUtils.js'
import img from "../assets/imgs/marker.png";
export default {
name:'mapPoint',
props:{
controlShow:{// 是否显示缩放控件
type:Boolean,
default:false,
},
point:{ // 中心点
type:Object,
default(){
return {
longitude: '105.000',
latitude: '38.000'
}
}
},
clickadd:{ // 点击打点
type:Boolean,
default:false,
},
zoom:{ // 缩放级别
type:Number,
default:5
}
},
data(){
return {
map: '',
mapStyle: {style: "midnight"},
pointLength:1000,
points:[],
select_data:{
placeholder:'请选择打点模式',
options:[
{value:'1',label:'正常点'},
{value:'2',label:'海量点'},
],
value:'2',
},
vevisibleFalg:false,
}
},
mounted(){
this.mapInit(this.point);
},
methods:{
mapInit(point) {
let vue = this;
vue.map = new BMap.Map(vue.$refs.myMap);
let marker = new BMap.Point(vue.point.longitude, vue.point.latitude);
// 设置中心点以及缩放级别
vue.map.centerAndZoom(marker, this.zoom?this.zoom:11);
if(this.controlShow){
vue.map.addControl(new BMap.NavigationControl()); //添加缩放控件
}
vue.map.enableScrollWheelZoom(true); //滚轮控制缩放
vue.map.enableDoubleClickZoom(false); //双击缩放控制
//自定义点标注样式 Icon()中有3个参数：String类型的图片地址url；
//Size类型的图片大小；和可选参数IconOptions
if (this.addOverlay) {
let myIcon = new BMap.Icon(img, new BMap.Size(202, 120), {
anchor: new BMap.Size(110, 65),
})
let marker = new BMap.Marker(point, {icon: myIcon});
vue.map.addOverlay(marker); //打点
}
// 事件监听 获取点击点坐标 地图点击事件
vue.map.addEventListener("click", (e) => {
var center = vue.map.getCenter();
if (vue.clickadd) {
this.addOneOverlay(e.point);
}
vue.$emit("mapClick", center);
});
// 设置地图风格样式 可自定义
vue.map.setMapStyle(this.mapStyle);
/** tilesloaded 地图加载完成事件 */
vue.map.addEventListener("tilesloaded", ()=>{
let area = vue.map.getBounds();
this.$emit("visibleArea",area);
if(this.vevisibleFalg){
this.visibleAreaPonit();
}
});
//对地图级别变化、移动结束后 监听获取可视区域
vue.map.addEventListener("zoomend", ()=>{
let area = vue.map.getBounds();
let zoomSize = vue.map.getZoom();
console.log(zoomSize);
this.$emit("visibleArea",area);
if(this.vevisibleFalg){
this.visibleAreaPonit();
}
});
vue.map.addEventListener("moveend", ()=>{
let area = vue.map.getBounds();
this.$emit("visibleArea",area);
if(this.vevisibleFalg){
this.visibleAreaPonit();
}
});
// 坐标是否在可视区域范围内
// let result = BMapLib.GeoUtils.isPointInRect(markers[i].point, map.getBounds());
},
// 创建点
createPoint(){
this.points = [];
let i = 0;
for (; i < this.pointLength; i++) {
let pt = new BMap.Point(Math.random() * 40 + 85, Math.random() * 30 + 21);
pt.id = i+1;
this.points.push(pt);
}
},
// 批量打点
addOneOverlayBatch(){
this.createPoint();
this.clearPonit();
if(this.select_data.value === '1') // 正常打点
{
this.addPoint(this.points)
}else if(this.select_data.value === '2') // 海量点
{
this.addMassivePoint(this.points)
}
},
// 正常打点
addPoint(points){
points.forEach(point => {
let vue = this;
let myIcon = new BMap.Icon(img, new BMap.Size(202, 120), {
anchor: new BMap.Size(110, 65),
})
let marker = new BMap.Marker(point,{icon: myIcon}); // 创建标注
marker.addEventListener('click', function(){
console.log(point,'click');
vue.$emit('pointClick',point);
});
this.map.addOverlay(marker);
});
},
// 海量点
addMassivePoint(points,color){
let vue = this;
if (document.createElement('canvas').getContext) { // 判断当前浏览器是否支持绘制海量点
let options = {
size: BMAP_POINT_SIZE_SMALL,
shape: BMAP_POINT_SHAPE_CIRCLE,
color: color?color:'red',
}
let pointCollection = new BMap.PointCollection(points, options); // 初始化PointCollection
pointCollection.addEventListener('click', function (e) {
// console.log(e)
// alert('单击点的坐标为：' + e.point.lng + ',' + e.point.lat);
// 监听点击事件
let element = ''
for (var i = 0; i < points.length; i++) {
if (points[i].lng == e.point.lng && points[i].lat == e.point.lat) {
element = points[i];
break;
}
}
vue.$emit('pointClick',element);
});
this.map.addOverlay(pointCollection); // 添加Overlay
} else {
alert('请在chrome、safari、IE8+以上浏览器查看本示例');
}
},
// 点聚合
addAggreGationPoint(){
console.log(BMapLib)
this.createPoint();
this.clearPonit();
let markers = [];
this.points.forEach(point => {
let marker = new BMap.Marker(point); // 创建标注
markers.push(marker)
});
this.markerClusterer = new BMapLib.MarkerClusterer(this.map, {markers:markers});
},
// 清楚点标记
clearPonit(){
this.map.clearOverlays();// 清除原标记
if(this.markerClusterer){
this.markerClusterer.clearMarkers()
}
},
// 设置地图缩放级别
setZoom(zoom){
this.map.setZoom(zoom);
},
visibleAreaPonit(first){
if(first)this.setZoom(11);
this.createPoint();
this.clearPonit();
this.vevisibleFalg = true;
let j = 0;
for(let i=0;i<this.points.length;i++){
let point = this.points[i];
let marker = new BMap.Marker(point);
let result = BMapLib.GeoUtils.isPointInRect(point, this.map.getBounds());
// if(result == true && j<10)
if(result == true)
{
this.map.addOverlay(marker);
++j;
}
else this.map.removeOverlay(marker);
}
}
},
}
</script>
<style lang="less" scoped>
.map-point{
.button{
text-align: left;
margin-bottom: 10px;
.input-number{
width: 200px;
margin-right: 10px;
}
}
.myMap{
width: 1000px;
height: 800px;
}
}
</style>--------------------------------------------------------------------------------
git地址：https://github.com/aicai0/test_components.git
如有问题，欢迎探讨，如果满意，请手动点赞，谢谢！🙏
及时获取更多姿势，请您关注！！！
