Blob的中文意思是二进制大对象，Flink中提供了一种Blob服务，用来进行包的管理。在Flink云化的工作中涉及到这个组件，本文就来解析一下Blob server的实现。

Blob使用

k8s模式下，没有NodeManager来提供jar包管理的服务，例如用户的jar，引擎的jar，在Yarn的模式下是由NodeManager的LOCALIZED阶段download到本地的。k8s模式下container启动是去镜像仓库拉一个镜像启动。如果只是用户自己的应用程序管理，可以把用户jar打入镜像中，但是这个方式并不通用。比较通用的场景是镜像提供Flink引擎的框架包，如果用户有自己的依赖jar包，如datastream程序包，或者sql的udf包，单独上传到pod中进行分发。Blob Server在这里就承担这样的功能，下面我们就来看下在k8s中如何使用这个功能

在k8s模式中是使用RestClusterClient进行任务的提交，提交时会通过Rest api像jm启动的RestServer发起任务提交请求.

final CompletableFuture<JobSubmitResponseBody> submissionFuture = requestFuture.thenCompose(
    requestAndFileUploads -> sendRetriableRequest(
        JobSubmitHeaders.getInstance(),
        EmptyMessageParameters.getInstance(),
        requestAndFileUploads.f0,
        requestAndFileUploads.f1,
        isConnectionProblemOrServiceUnavailable())
);

对应服务端的处理Handler为JobSubmitHandler，收到请求后，会将jar包上传到BlobServer中

log.info("Uploading jarFiles {} and userArtifacts {} to blob server", jarFiles.toString(), artifacts.toString());
ClientUtils.uploadJobGraphFiles(jobGraph, jarFiles, artifacts, () -> new BlobClient(address, configuration));

最终会将jar包传到BlobServer中，并将BlobKey（可以trace到相应的文件），记录在JobInformation中

/** Blob keys for the required jar files */
private final Collection<PermanentBlobKey> requiredJarFileBlobKeys;

等到TM启动之后，会收到submitTask请求，这时候就会尝试去blob中load必要的数据

tdd.loadBigData(blobCacheService.getPermanentBlobService());

tdd中存储了jobInformation,这里的information有两种状态

/**
* Serialized job information or <tt>null</tt> if offloaded.
*/
private MaybeOffloaded<JobInformation> serializedJobInformation;


if (jobInformationOrBlobKey.isLeft()) {
    serializedJobInformation = new TaskDeploymentDescriptor.NonOffloaded<>(jobInformationOrBlobKey.left());
} else {
    serializedJobInformation = new TaskDeploymentDescriptor.Offloaded<>(jobInformationOrBlobKey.right());
}

在ExecutionGraph创建时，尝试序列化jobInformation并存储，存储时会判断序列化后的大小是否超过1M，超过1MB就会将其OffLoad到BlobServer中，也就造成了上面在提交Task时需要判断这里的序列化后的数据是处于OffLoad还是处于NonOffLoad状态

/** Serialized job information or a blob key pointing to the offloaded job information. */
private final Either<SerializedValue<JobInformation>, PermanentBlobKey> jobInformationOrBlobKey;

this.jobInformationOrBlobKey = BlobWriter.serializeAndTryOffload(jobInformation, jobInformation.getJobId(), blobWriter);

loadBigData做的事情，就是将可能被持久化到blob中的jobInformation和taskInformation都反序列到对象中，但是这里并不会将jar包存储到内存中，jar包只是jobInformation中的BlobKey的列表，指向真实的jar包数据。

随后开始创建Task,创建Task时，会从blob服务开始download所需要的jar包

this.requiredJarFiles = jobInformation.getRequiredJarFileBlobKeys();

// triggers the download of all missing jar files from the job manager
libraryCache.registerTask(jobId, executionId, requiredJarFiles, requiredClasspaths);

这里的BlobLibraryCacheManager就提供了一种能力，从blob server中下载jar包，并创建一个classloader，能够从这些jar路径中解析使用的用户类。

Blob 实现

其实可以看出Blob的代码设计很好，以上的分析都是在使用端的视图，对于内部的存储，缓存逻辑都做了很好的封装，如果只是看使用部分，基本都不会看到相应的实现。

BlobView提供了对存储在BlobStore中的数据的访问视图，FileSystemBlobStore是基于文件系统实现的BlobStore，basepath是由 high-availability.storageDir 指定的HA path，ha模式下构建的都是FileSystemBlobStore

BlobServer负责接收请求，启动线程处理，并负责创建目录存储Blob和临时文件。主要方法是处理文件的存入和读取，文件类型分为永久和临时，永久类型的文件会存入BlobStore（文件系统），而临时文件只会存入本地的临时目录。继承Thread的run方法处理客户端请求

try {
    while (!this.shutdownRequested.get()) {
        BlobServerConnection conn = new BlobServerConnection(serverSocket.accept(), this);
        try {
            synchronized (activeConnections) {
                while (activeConnections.size() >= maxConnections) {
                    activeConnections.wait(2000);
                }
                activeConnections.add(conn);
            }

            conn.start();
            conn = null;
        }
        finally {
            if (conn != null) {
                conn.close();
                synchronized (activeConnections) {
                    activeConnections.remove(conn);
                }
            }
        }
    }
}

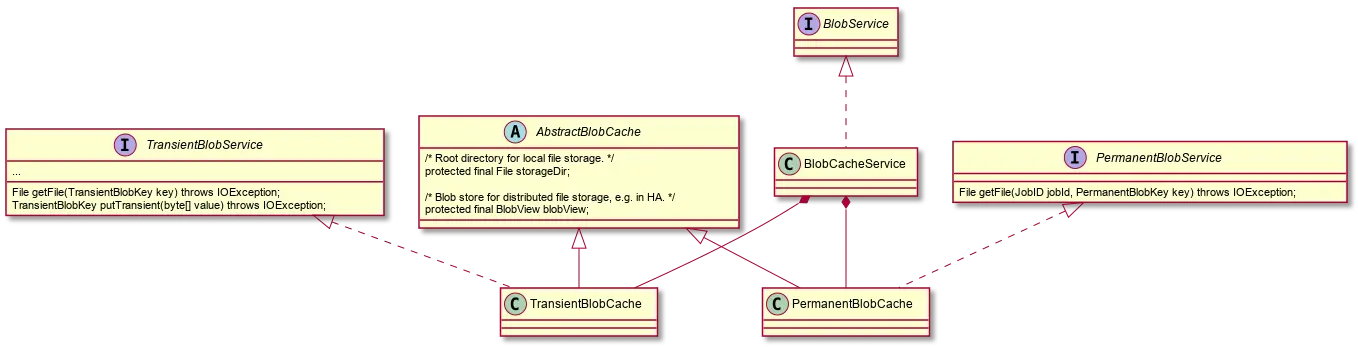

最后一部分实现是BlobCache，是用于在TaskExecutor中维护Blob的缓存，以免多次请求下载，整个代码的分层设计非常清晰，值得学习

Blob与classloader协作

在Blob jar被download到本地，task需要使用相应的类还需要通过classloader加载相应的类才能使用，这里是通过BlobLibraryCacheManager来实现了相应逻辑。

看下类的注释就知道这个类的大致用途

/**
 * Provides facilities to download a set of libraries (typically JAR files) for a job from a
 * {@link PermanentBlobService} and create a class loader with references to them.
 */
public class BlobLibraryCacheManager implements LibraryCacheManager

注册

org.apache.flink.runtime.execution.librarycache.LibraryCacheManager#registerTask

synchronized (lockObject) {
    LibraryCacheEntry entry = cacheEntries.get(jobId);

    if (entry == null) {
        URL[] urls = new URL[requiredJarFiles.size() + requiredClasspaths.size()];
        int count = 0;
        try {
            // add URLs to locally cached JAR files
            for (PermanentBlobKey key : requiredJarFiles) {
                urls[count] = blobService.getFile(jobId, key).toURI().toURL();
                ++count;
            }

            // add classpaths
            for (URL url : requiredClasspaths) {
                urls[count] = url;
                ++count;
            }

            cacheEntries.put(jobId, new LibraryCacheEntry(
                requiredJarFiles, requiredClasspaths, urls, task, classLoaderResolveOrder, alwaysParentFirstPatterns));
        } catch (Throwable t) {
            // rethrow or wrap
            ExceptionUtils.tryRethrowIOException(t);
            throw new IOException(
                "Library cache could not register the user code libraries.", t);
        }
    } else {
        entry.register(task, requiredJarFiles, requiredClasspaths);
    }
}

LibraryCacheEntry记录了每个job所需要的library jar，并创建一个classloader来加载，如果没有Execution指向他的时候就会释放classloader以及相应的class了

这里意思上是每次任务发生fo，都会在这里重新注册一次LibraryEntry（reference + 1）

/**
* An entry in the per-job library cache. Tracks which execution attempts
* still reference the libraries. Once none reference it any more, the
* class loaders can be cleaned up.
*/

classloader

创建classloader来加载相应的blob jar

this.classLoader =
    FlinkUserCodeClassLoaders.create(
        classLoaderResolveOrder,
        libraryURLs,
        FlinkUserCodeClassLoaders.class.getClassLoader(),
        alwaysParentFirstPatterns);

自定义顺序加载class文件

@Override
protected synchronized Class<?> loadClass(
    String name, boolean resolve) throws ClassNotFoundException {

    // First, check if the class has already been loaded
    Class<?> c = findLoadedClass(name);

    if (c == null) {
        // check whether the class should go parent-first
        for (String alwaysParentFirstPattern : alwaysParentFirstPatterns) {
            if (name.startsWith(alwaysParentFirstPattern)) {
                return super.loadClass(name, resolve);
            }
        }

        try {
            // check the URLs 先自己加载，再由parent classloader加载
            c = findClass(name);
        } catch (ClassNotFoundException e) {
            // let URLClassLoader do it, which will eventually call the parent
            c = super.loadClass(name, resolve);
        }
    }

    if (resolve) {
        resolveClass(c);
    }

    return c;
}

释放

在task执行结束或者fo时会从libraryCacheManager中unregisterTask

public void unregisterTask(JobID jobId, ExecutionAttemptID task) {
    checkNotNull(jobId, "The JobId must not be null.");
    checkNotNull(task, "The task execution id must not be null.");

    synchronized (lockObject) {
        LibraryCacheEntry entry = cacheEntries.get(jobId);

        if (entry != null) {
            if (entry.unregister(task)) {
                cacheEntries.remove(jobId);

                entry.releaseClassLoader();
            }
        }
        // else has already been unregistered
    }
}

如果LibraryEntry引用计数为0，就会执行classLoader.close()来释放Metaspace中的类文件

void releaseClassLoader() {
    try {
        classLoader.close();
    } catch (IOException e) {
        LOG.warn("Failed to release user code class loader for " + Arrays.toString(libraries.toArray()));
    }
}

但是从观察到的现象看这里的classloader对象和class文件不会立马被gc掉，而是等待fullgc的时候才会触发old去的classloader对象清理，并将Metaspace的class文件清理掉，线上也能观察到多次fo之后会存在很多的classloader对象。

这里可能会导致一个问题，在没有设置MaxMetaSpaceSize的情况下，可能会导致内存随着fo飙涨，而因为没有设置MaxMetaSpaceSize，不触发fgc，导致在k8s模式下很容易被cgroup杀死
