事情是这样的 👀
- 早些时候,我接到了一个需求,说要将项目里程碑用甘特图展示,一脸懵逼的我先是搜一下什么是“甘特图” 🧐:
From 百度百科:甘特图(Gantt chart)又称为横道图、条状图(Bar chart)。其通过条状图来显示项目,进度,和其他时间相关的系统进展的内在关系随着时间进展的情况。

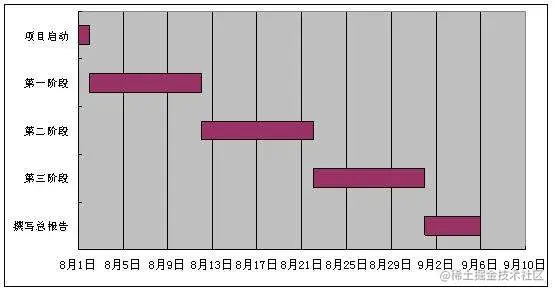

- 配合图片感受 😰:
- 心想,刚好最近用 echarts 画过许多图表,这货应该也能用
echarts

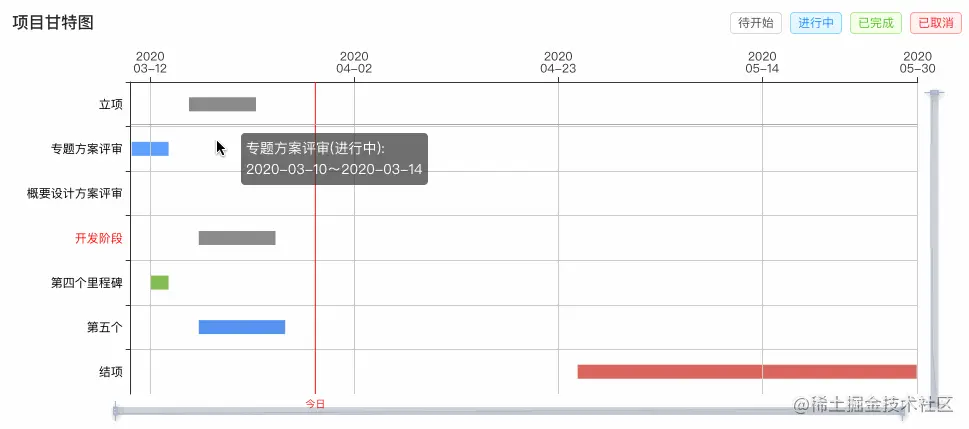

来实现,历尽千辛和万苦,于是有了👇:
- 产品一看,说:“这不是我要的甘特图,重做!”,缓缓地打出一个“好的”,实际上心情如👇图:
- 在
github
上一搜,甘特图组件不算多,由于时间紧急,当时还没发现只有413个 🌟的真命天子(dhtmlxGantt
)😭,仅试用了前面4款 🌟比较多的: - 结果均是以失败告终(不符合业务需求,改造难度大)。
- 调整一下心情,重新踏上甘特图组件调研之路 🤕,终于,被我发现了 Top 5 : Best free jQuery and JavaScript Dynamic Gantt Charts for web applications 这个网站,真命天子
dhtmlxGantt

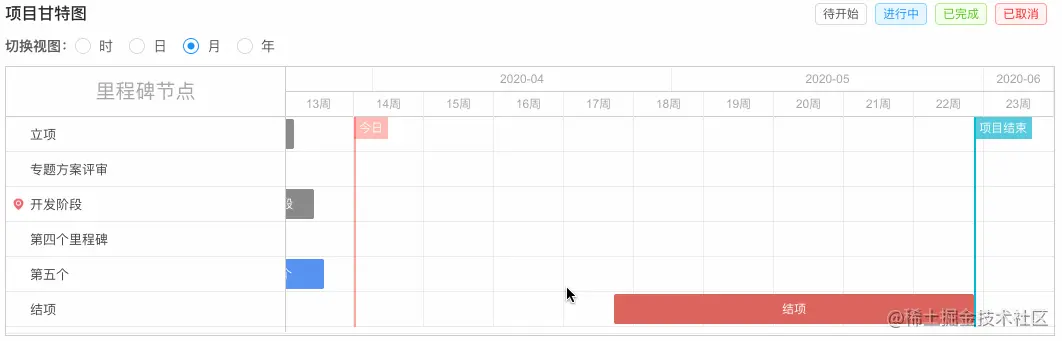

排名TOP1,于是我开始对其进行了试用及研究。 - 经过一番折腾,终于做出了符合业务方需求的甘特图 👇:
- 有一说一,与
echarts
模拟的甘特图一比,dhtmlxGantt
确实功能强大了许多,除了能实现对重要日期(如今日/项目开始时间/项目结束时间等)进行标示、tooltip、里程碑状态区分等功能之外,最重要的是可以实现按时/日/月/年的切换。 - 由于
dhtmlxGantt
有免费版和付费版,一开始试用也不知道成不成功,所以我下载了免费版的源码进行了一番研究,幸好最后的结果也是可以通过一些配置来实现需求,下面将介绍怎么实现。
通过配置 dhtmlxGantt 实现的功能
在 react 项目中使用
dhtmlxGantt
在 github 提供了在Vue.js/Angular/React
项目中的使用方法入口,本文将对如何在 react 项目中使用进行介绍(经实践)。- 下载命令:
yarn add dhtmlx-gantt
- 在组件中使用:
import 'dhtmlx-gantt';
import 'dhtmlx-gantt/codebase/dhtmlxgantt.css';
import 'dhtmlx-gantt/codebase/ext/dhtmlxgantt_marker.js';
import 'dhtmlx-gantt/codebase/ext/dhtmlxgantt_tooltip.js';
import 'dhtmlx-gantt/codebase/locale/locale_cn.js';
import * as React from 'react';
import { getGanttConfigByZoomValue } from '../../utils/milestone.lib';
import Toolbar from './components/Toolbar';
import * as styles from './index.module.less';
export default class Gantt extends React.Component<any> {
state = {
currentZoom: 'Days', // 默认按日维度展示
isMount: false,
};
private ganttContainer: any;
componentWillReceiveProps (nextProps: any) {
this.generateGantt();
this.setState({ isMount: true });
}
handleZoomChange = (zoom: string) => {
this.setState({ currentZoom: zoom }, () => {
this.generateGantt();
});
}
async generateGantt () {
const { ganttData } = this.props;
if (this.state.isMount) { // 若不加判断,首次使用会报错
gantt.clearAll(); // 移除所有任务,否则更新时任务会叠加
}
this.setConfig(); // 添加配置
gantt.init(this.ganttContainer); // 初始化 dhtmlxGantt 到 ganttContainer 容器中
gantt.parse(ganttData); // 将数据注入到甘特图
}
setConfig () {
...
}
setZoom (value: string) {
gantt.config = {
...gantt.config,
...getGanttConfigByZoomValue(value), // 根据维度展示不同的日期格式
};
}
renderContent () {
const { currentZoom } = this.state;
return (
<React.Fragment>
<div className={styles.zoomBar}>
<Toolbar zoom={currentZoom} onZoomChange={this.handleZoomChange} />
</div>
<div className={styles.gantt}}>
<div
ref={input => {
this.ganttContainer = input;
}}
style={{ width: '100%', height: '100%' }}
/>
</div>
</React.Fragment>
);
}
render () {
return (
<div className={styles.ganttWrapper}>
{this.renderContent()}
</div>
);
}
}
- 根据
setConfig
和setZoom
方法可以看到,我们可以通过对gantt
实例进行操作来实现不同的功能。
只读模式
- 在初始化
dhtmlxGantt
之前,通过将gantt.config.readonly
设置为true
来限制甘特图为只读模式:
gantt.config.readonly = true;
gantt.init(this.ganttContainer);

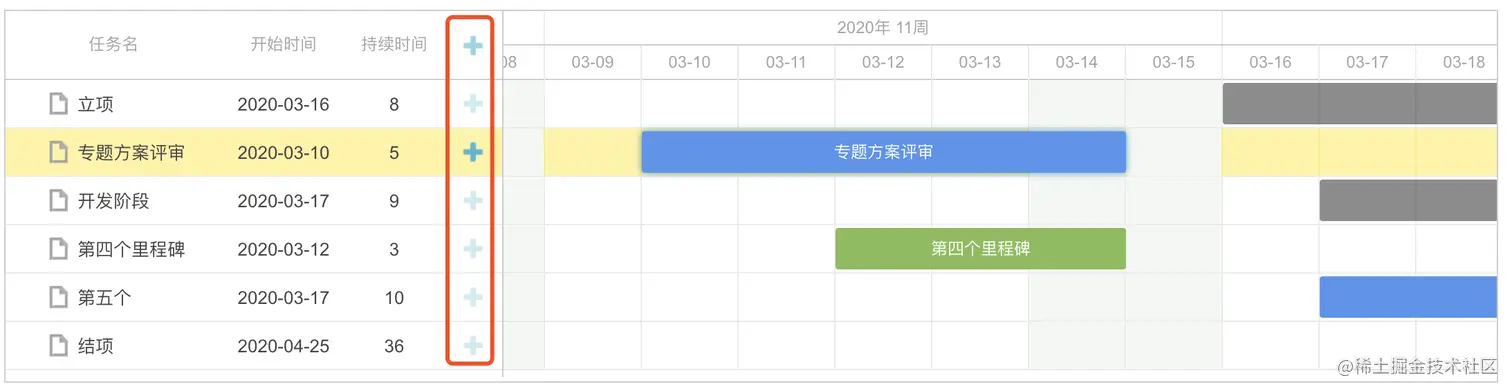

- 可以看到,尽管设置了只读模式,表格行被选中后无法取消选中,同时,表格列最右边仍有➕号按钮,虽然点了没有反应:
- 解决表格行被选中后无法取消选中的问题,可以通过以下设置即可解决:
gantt.config.readonly = true; // 开启只读模式
select_task: false, // 禁止任务被选中,
gantt.init(this.ganttContainer);
- 至于表格列最右边仍有➕号按钮的问题,可以通过自定义表格列来解决 👇。
自定义表格列
- 表格列设置如下:
gantt.config.columns = [
{
name: 'text',
label: '里程碑节点',
width: 280,
template: function (obj: any) {
return `节点:${obj.text}`; // 通过 template 回调可以指定返回内容值
},
},
];
gantt.init(this.ganttContainer);

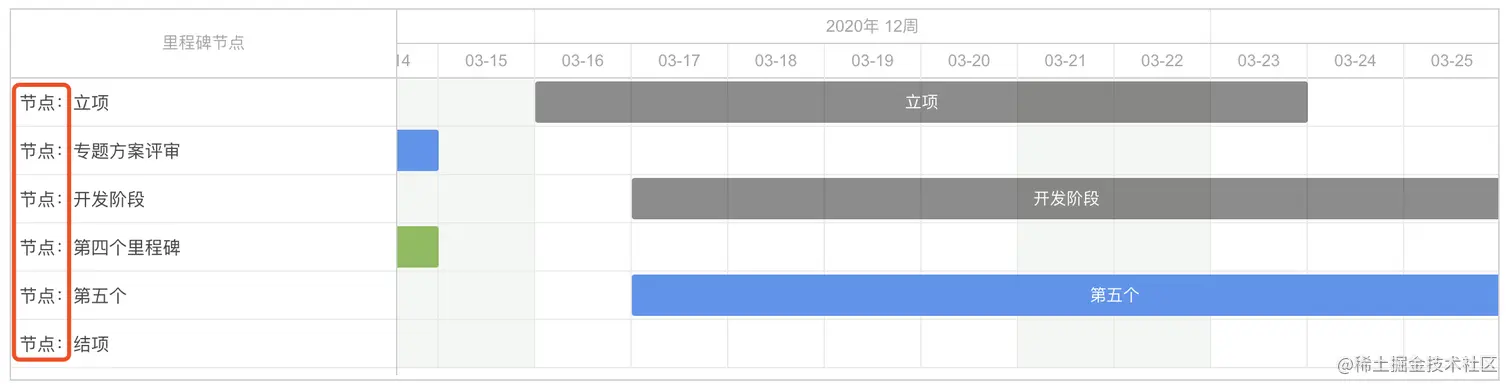

- 结果如下:
自定义tooltip
- 如果我们要自定义鼠标移动到任务上的 tooltip 提示,非常重要的一点是需要引入
dhtmlxgantt_tooltip.js
,才可以使用通过gantt.attachEvent
方法添加 tooltip,然后可以开始进行自定义:
// 自定义tooltip内容
gantt.templates.tooltip_text = function (start: Date, end: Date, task: any) {
const t = gantt;
const output = `<b>里程碑:</b>${task.text}<br/><b>状态:</b>${
MILESTONE_STATE_MAP[task.state]
}<br/><b>计划开始时间:</b>${t.templates.tooltip_date_format(
start,
)}<br/><b>计划结束时间:</b>${t.templates.tooltip_date_format(end)}`;
return output;
},
// 添加tooltip
gantt.attachEvent('onGanttReady', function () {
var tooltips = gantt.ext.tooltips;
tooltips.tooltip.setViewport((gantt as any).$task_data);
});
- 当鼠标移动到项目上时,可以看到我们自定义的 tooltip 内容:
展示今日、项目开始和结束标示线
- 与 tooltip 功能类似,如果需要使用标示线的功能,需要引入
dhtmlxgantt_marker.js
,这样才能通过gantt.addMarker
方法为一些重要日期的增加标示:
const { online_date, offline_date } = this.props;
// 今日红线
let today = new Date(`${getEndOfDate()}`); // getEndOfDate 为获取今天结束时间的方法
gantt.addMarker({
start_date: today,
css: 'today',
text: '今日',
});
// 项目开始时间
if (online_date) {
gantt.addMarker({
start_date: online_date,
css: 'projectStartDate',
text: '项目开始',
});
}
// 项目结束时间
if (offline_date) {
gantt.addMarker({
start_date: offline_date,
css: 'projectEndDate',
text: '项目结束',
});
}
- 需要注意 ⚠️:除了今日标示线已经有默认样式以外,新增加的标示线需要指定css类名来增加样式:
.projectStartDate, .projectEndDate {
background: #00bcd4;
}

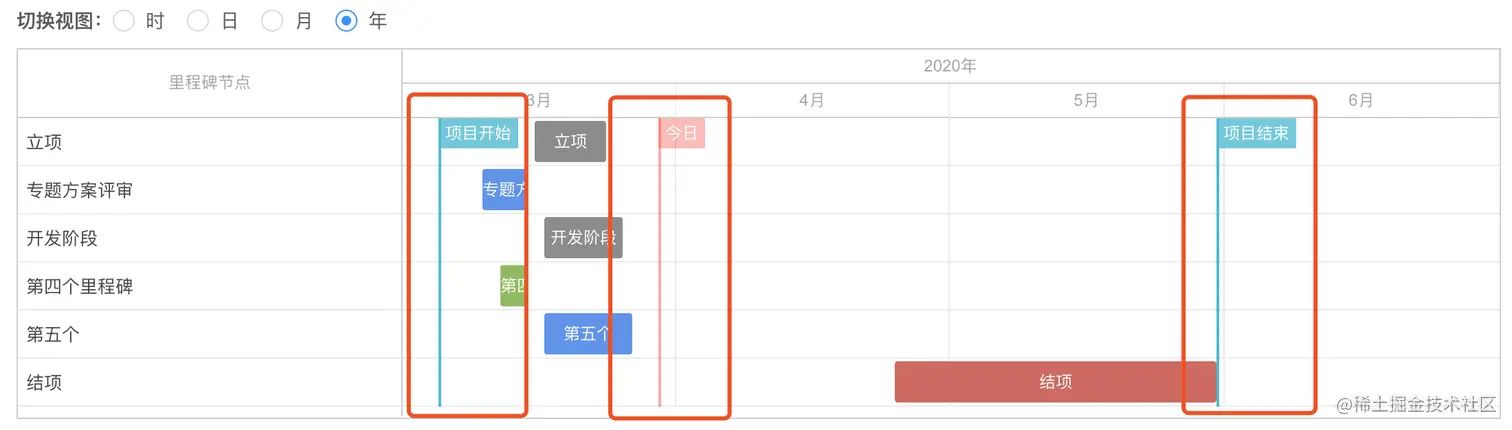

- 结果:
自定义任务颜色
- 可以通过设置
gantt.templates.task_class
实现任务颜色自定义:
task_class: function (start: Date, end: Date, task: any) {
return `milestone-${task.state}`; // task.state值为default/unfinished/finished/canceled其中一种
},
- css:
.milestone-default {
border: none;
background: rgba(0, 0, 0, 0.45);
}
.milestone-unfinished {
border: none;
background: #5692f0;
}
.milestone-finished {
border: none;
background: #84bd54;
}
.milestone-canceled {
border: none;
background: #da645d;
}
高亮周末日期颜色
- 由于公司周末不上班 😄,可以将周末日期颜色进行高亮:
// 突出周末颜色
(gantt.templates as any).timeline_cell_class = function (item: any, date: Date): string {
if (date.getDay() === 0 || date.getDay() === 6) {
return 'weekend';
}
return '';
};
- 结果:

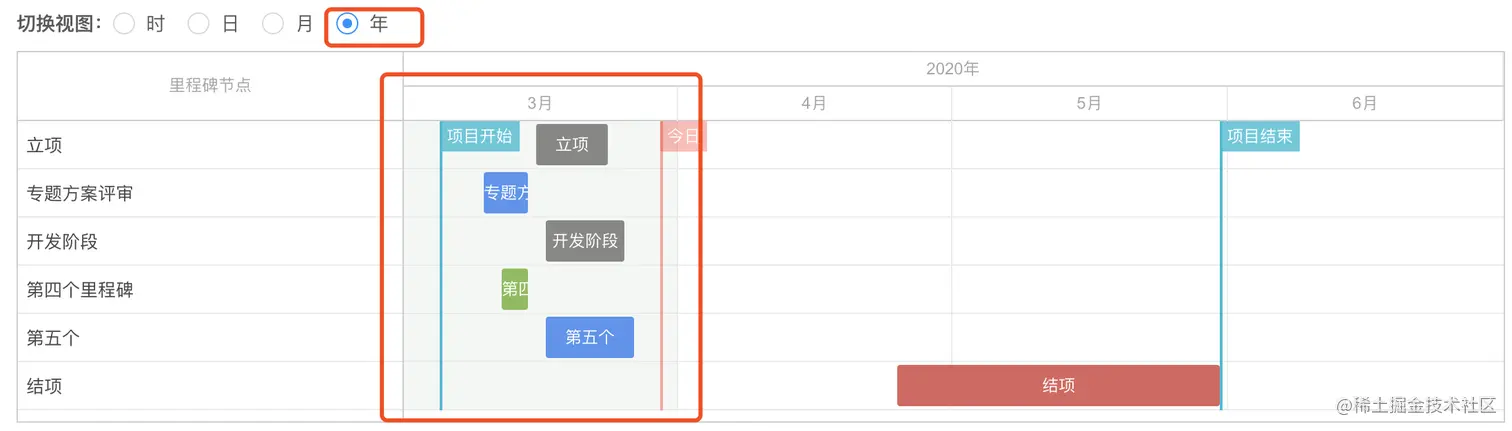

- 可以看到,由于按月和按年视图展示,会用当前列的时间去做计算,这样会导致整周/整月都被高亮,这明显不是我们想要的结果,那就改造一下吧:
// 突出周末颜色
const disableHighlight =
this.state.currentZoom === 'Years' || this.state.currentZoom === 'Months';
(gantt.templates as any).timeline_cell_class = function (item: any, date: Date): string {
if (!disableHighlight && (date.getDay() === 0 || date.getDay() === 6)) {
return 'weekend';
}
return '';
};

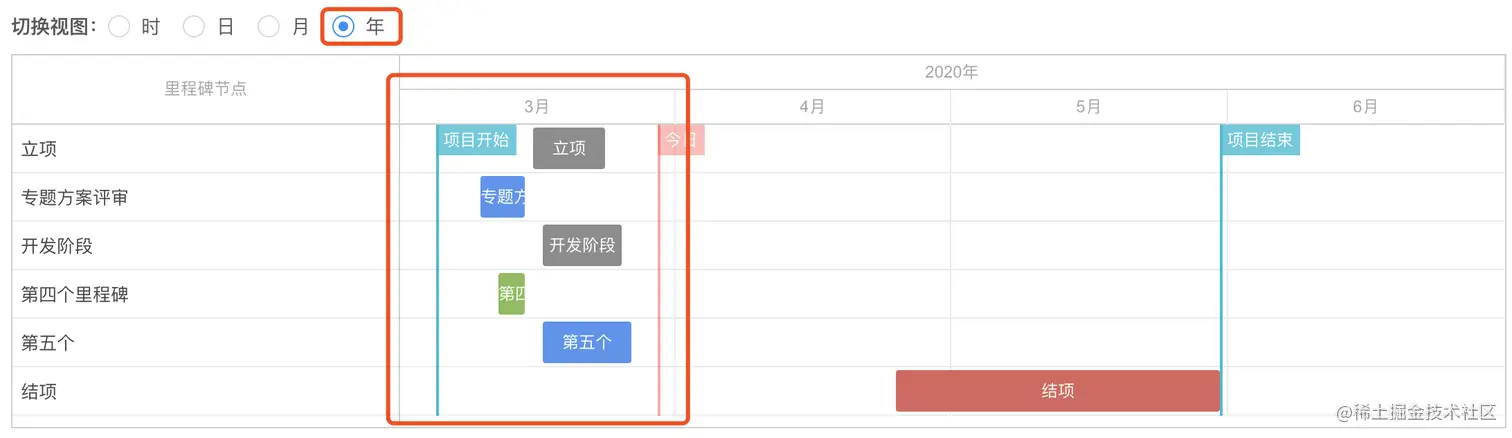

- 可以看到,三月这一列变正常了:
切换视图
- 切换视图的
Toolbar
组件在文档中有详细介绍,这里就不进行复述了,核心是getGanttConfigByZoomValue
方法,用于设置不同视图的具体时间格式,代码如下:
export function getGanttConfigByZoomValue (value: string) {
switch (value) {
case 'Hours':
return {
scale_unit: 'day',
scale_height: 50,
min_column_width: 30,
date_scale: '%Y-%m-%d',
subscales: [
{
unit: 'hour',
step: 1,
date: '%H',
},
],
};
case 'Days':
return {
scale_unit: 'week',
scale_height: 50,
min_column_width: 70,
date_scale: '%Y年 %W周',
subscales: [
{
unit: 'day',
step: 1,
date: '%m-%d',
},
],
};
case 'Months':
return {
scale_unit: 'month',
scale_height: 50,
min_column_width: 70,
date_scale: '%Y-%m',
subscales: [
{
unit: 'week',
step: 1,
date: '%W周',
},
],
};
case 'Years':
return {
scale_unit: 'year',
scale_height: 50,
min_column_width: 70,
date_scale: '%Y年',
subscales: [
{
unit: 'month',
step: 1,
date: '%M',
},
],
};
default:
return {};
}
}
- 通过上面介绍的配置,即可实现符合业务方需求的甘特图 👇:
总结
- 本文记录了我是为何弃用
echarts
,转而改用dhtmlxGantt
完成甘特图的过程,对一些功能的具体配置进行了详细的介绍。 - 通过这次的需求我学到了很多,有时候应该转换思路,先找找有没有现成的开源库,看看在原来已有的功能基础上,能如何进行改造使其满足需求,这样能避免走很多弯路。正如牛顿所说:“如果说我看得比别人更远些,那是因为我站在巨人的肩膀上。”
以上内容如有遗漏错误,欢迎留言 ✍️指出,一起进步💪💪💪
如果觉得本文对你有帮助,🏀🏀留下你宝贵的 👍
