首先安装StarUML(百度就可以找到了很多)

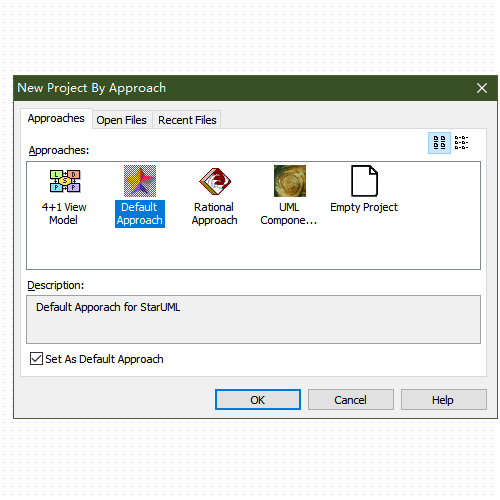

打开软件,选择默认的Default Approach就可以了
1.画领域模型(业务领域/业务身体的静态结构)

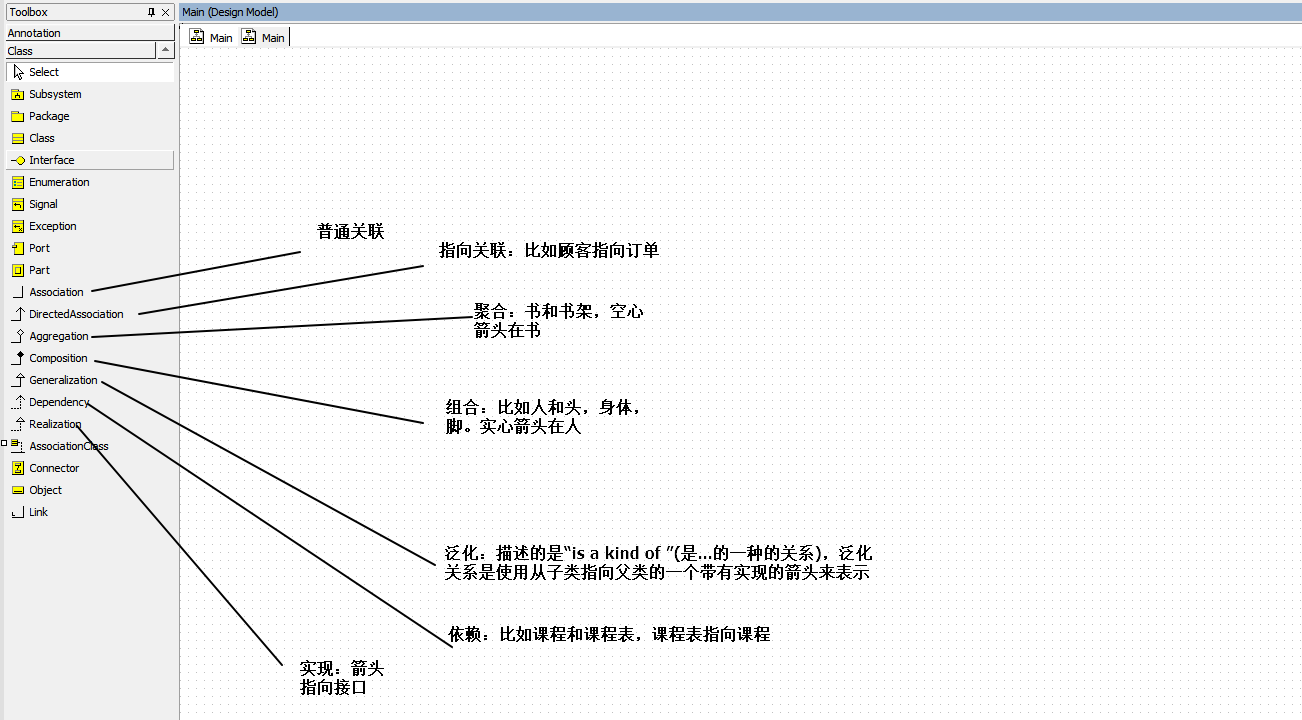

主要的几种关系
主要流程
- 添加类
- 给类增加属性(右键类->add->Attribute)
- 标出题目之间的关系
- 点关系线

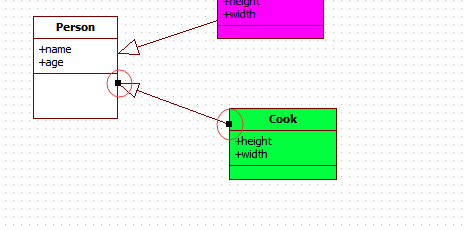

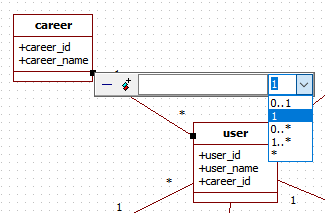

- 点两个实心方块,就可选择多重性(有的关系是不会这个选项)
多重性使用“..”来表示, 0..n表示0个到无穷多个,0..1表示0个或1个,3表示3个,0..5表示0~5个

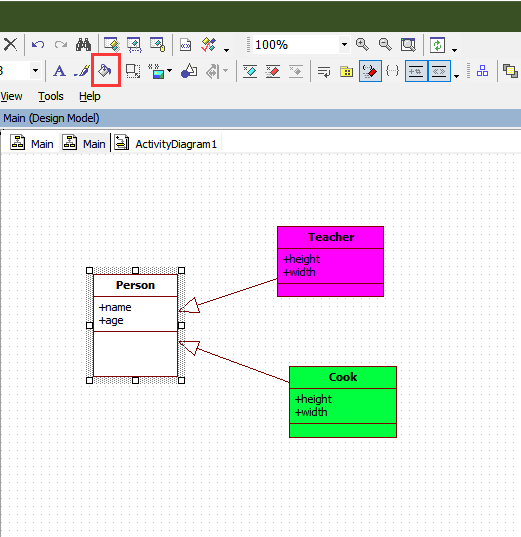

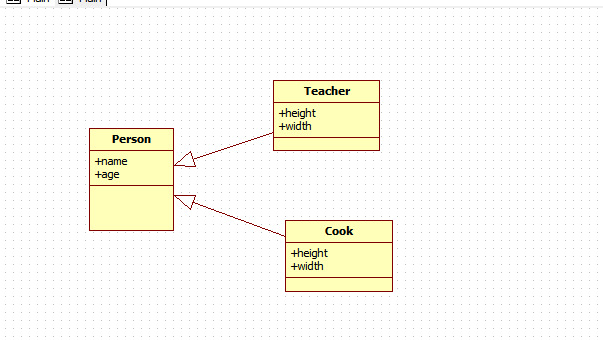

注意:所有的黄色背景是可以直接修改为白色的(方便打印文档的时候更清晰)
直接全选(Ctrl+A),复制(Ctrl+C),就可以以图片的形式粘贴(Ctrl+V)到Word上
2.业务流程图
-

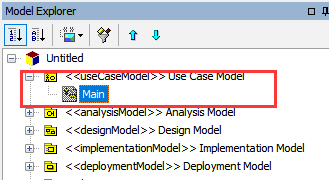

右键untitled添加Package
-

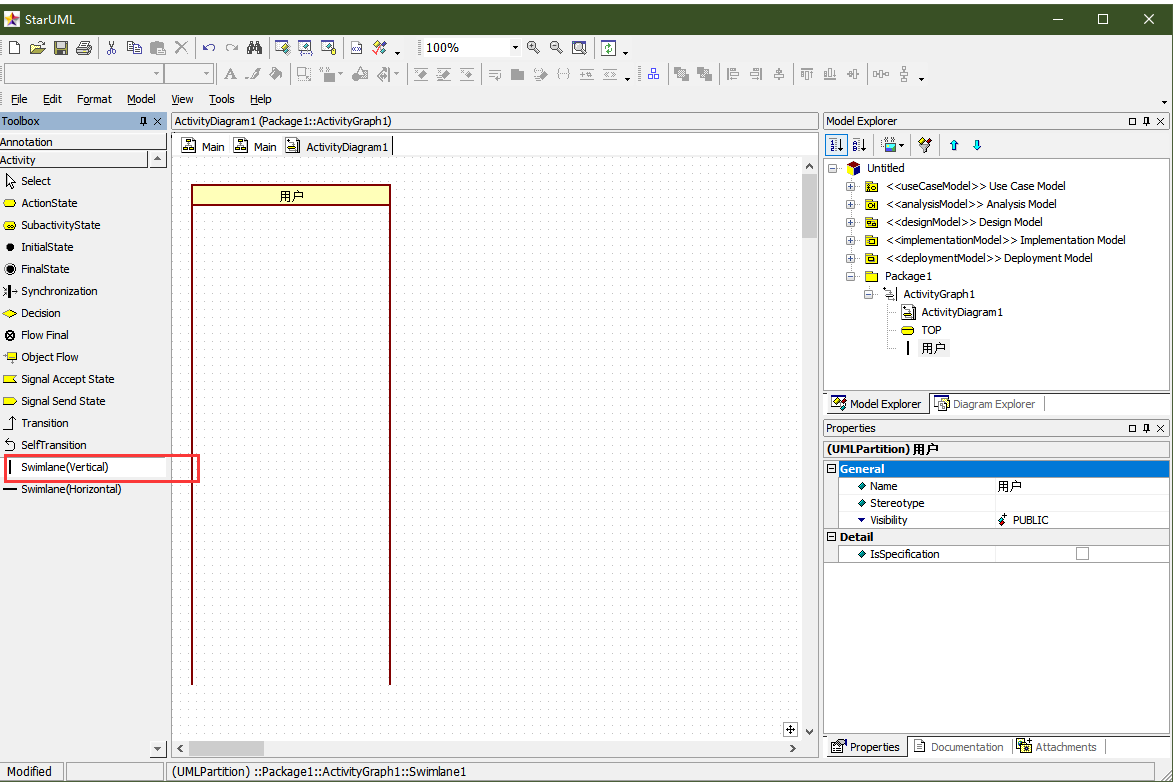

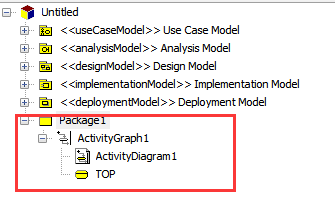

右键Package1->Add Diagram -> Add Activity Diagram
界面不是很难,就不介绍了
注意:活动图一定要包含起始点(InintalState)和 终点(FinalState)
3.活动图

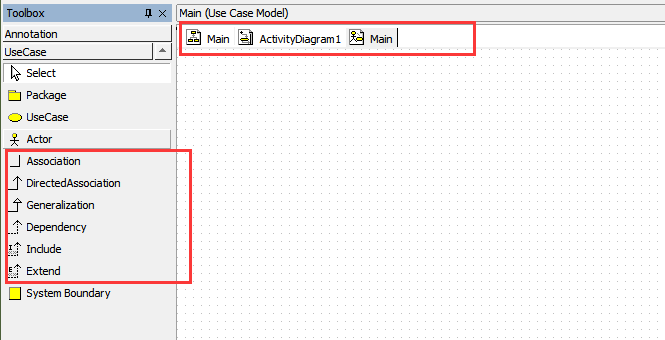

一个项目是可以装多张图的,工具栏关键的内容跟领域模型的差不多
简单案例:
