Single Image Dehazing Using Ranking Convolutional Neural Network

IEEE Transactions on Multimedia 2018

Yafei Song, Jia Li, Xiaogang Wang and Xiaowu Chen

简介

文章对于去雾任务，提出了Ranking-CNN，其中包含一个Ranking卷积层，即对输入到Ranking层中的特征图按每个点的像素值进行从左上到右下的重新排列（通道之间不混合）。添加Ranking层的目的在于同时获得有雾图像的统计和结构信息。在此之外，文章还运用了随机森林参与了网络的估计任务，它通过神经网络提取的特征来估计传输图。随机森林可以衡量特征的重要性并避免过拟合。

Motivation

文章分析现有的去雾方法的机制发现，统计属性（如DCP）和结构属性（如边界）会影响传输图估计的表现。在往常的CNN中，网络具有强大的学习结构属性的功能，而缺乏学习统计属性的功能。文章认为可以引入Ranking层来使网络学习统计属性的能力。

而随机森林仅仅是文章认为普通网络不容易估计传输图，因此提出使用随机森林来代替网络的最后一层来估计传输图。在下面详细说明。

Model

上图为整体流程。左下方的Hazy image作为输入，输入到Ranking-CNN中，经过网络提取特征后，输入到随机森林中，得到估算结果，并使用引导滤波优化得到最终的Refined tranmission。另外Hazy image使用DCP估算了大气光值。最终结合传输图和大气光值，使用大气散射模型进行了去雾操作，得到了最终的无雾图。该文章的重点在于Ranking-CNN。

Ranking-CNN

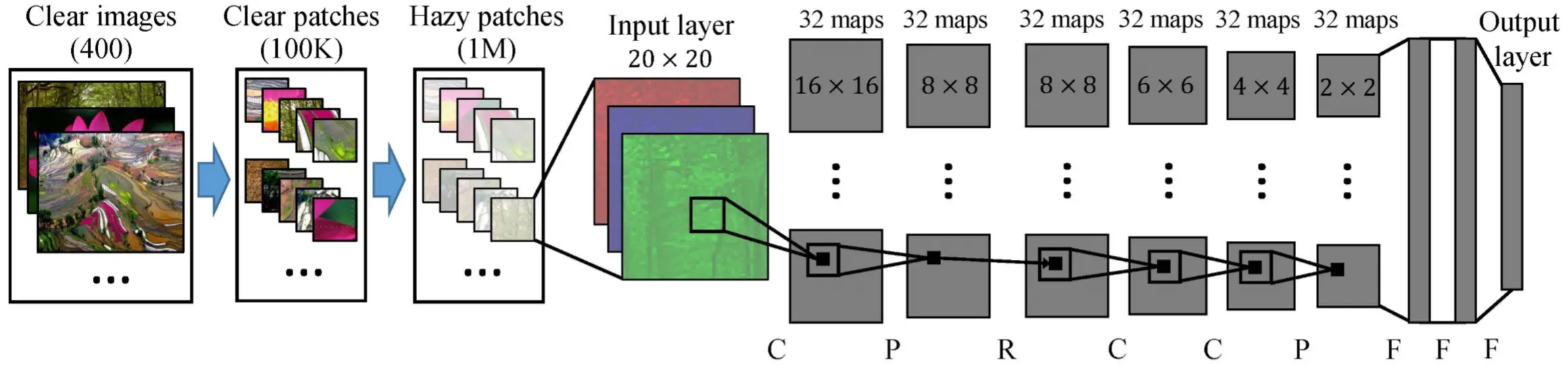

如图所示，将Clear images切块后（成为Clear patches），添加全局统一的传输值的雾后（成为Hazy patches），放入Ranking-CNN中，最终得到Output layer，是Hazy patches对应的传输图（全局统一值，即为单个值）。其中32 maps指通道数量， $16\times 16$ 指特征图大小，C、P、R、F分别指卷积层，最大池化层，ranking层，全连接层。其中值得说明的是Output layer是一个onehot编码的十分类结果。对于这个十分类结果，其在分类结果中详细描述。

ranking层

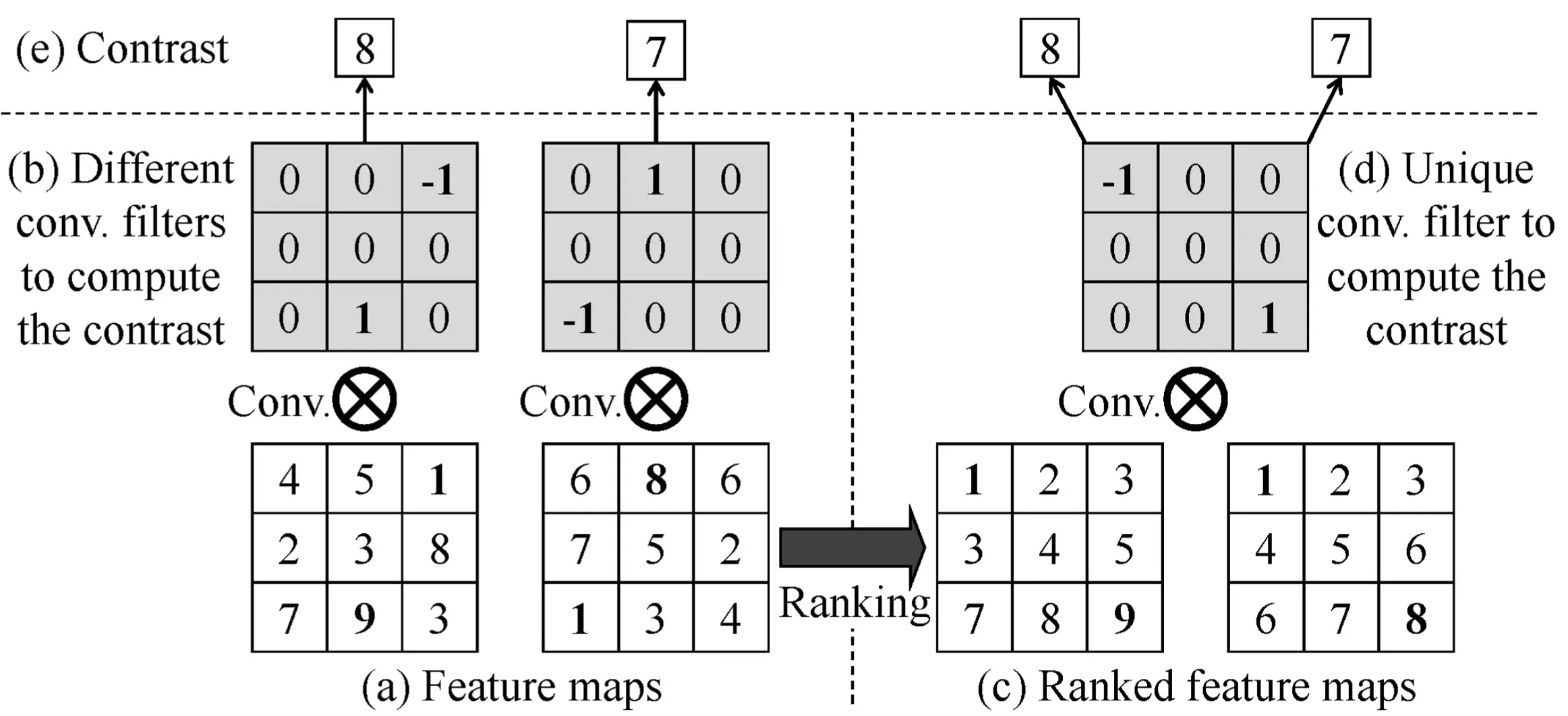

从图（a）到图（c）的过程即为Ranking。可以看到其操作过程十分清晰，将特征图的某一层拿出，按照该层的所有值从小到大，从左上角排序到右下角。重新组合以后的层即为Ranking层的输出。值得注意的是，Ranking层是没有参数的。对于Ranking层的解释，如上图所示：为了计算对比度，图（b）需要两个卷积核才可以计算得到，而图（d）仅仅需要一个卷积核。

分类结果

前文提到CNN的输出为一个十分类的结果。文章认为，对于传输图的估计，其值处于 $[0,1]$ 的范围内,而对于这样的值的估计，不容易训练。文章希望将其转化为一个10分类的问题，将估计的传输图的值固定在 $(i/10-0.1,i/10]$ 的区间内。对于每个输入的有雾图像块 $B$ ,输出是 $Y_B$ ,而标签向量为 $N_B=(n^1_B,n^2_B,...,n^10_B)^T$ ,其中 $n^i_B \in \{0,1\}$ 可以被计算为：

n^i_B=\begin{cases}
1， & if\quad t_B \in(i/10-0.1,i/10] \\
0, & otherwise
\end{cases}
\tag{1}

即为上文提到的，十分类的onehot编码结果。其使用交叉熵损失来训练。

随机森林

容易看出，即使是得到了准确的10分类结果，也只能估算得到当前图像块的传输图值范围，范围大小为0.1。这个结果是不能够准确去雾的。因此，文章舍弃了Ranking-CNN的最后一层，将其倒数第二层的特征值输入到随机森林中，来估计传输图的值。文章的随机森林模型具有200颗树，每棵树随机选择1/3的特征，仅选择1/100的数据参与训练随机森林是一种机器学习的算法，它综合了多颗决策树的决策结果来计算最后的值。具体算法请另外自行查询。

tricks

虽然在训练中认为图像块中的传输图是局部一致的，但是在测试中，文章为每个像素点在其周围取20*20的块后，以此图像块估算当前像素点的传输值。
为了防止传输图值过小而导致的分母过小而限定了 $t(x)$ 的最小值0.05，如下：

J(x)=\frac{I(x)-A(x)}{\max(t(x),0.05)}+A(x) \tag{2}

由于去雾后，图像的普遍亮度都不高，于是文章给出了以下公式：

\lambda=log\left( \frac{\sum_xI^l(x)}{\sum_xJ^l(x)}\right)+1 \tag{4}

即去雾结果乘以 $\lambda$ 为增强后的去雾结果。

数据和训练

数据集

训练集取自网络中400张无雾图像，将其裁剪为10W张 $20\times 20$ 的图像块，其中随机取 $t\in (0,1]$ (图像块内恒定)，大气光 $A=[1,1,1]$
测试集1为Dataset-Syn，其中 $t(x)=0.8\times d(x)$ , $d(x)$ 为场景深度。
测试集2为Dataset-Cap，文章使用显示器显示Dataset-Syn的清晰图像，并使用相机拍摄。然后使用造雾机造雾后再度拍摄。

训练设置

随机梯度下降发
初始学习率为0.01
动量为0.9
mini-batch为64
学习率下降公式为 $r_l=r_{l_0}\times(1+0.0001\times iter)^{-0.75}$
一共训练100个epoch
倒数第二层全连接层的输出为64维

对比和测试

测试指标

$l_1$

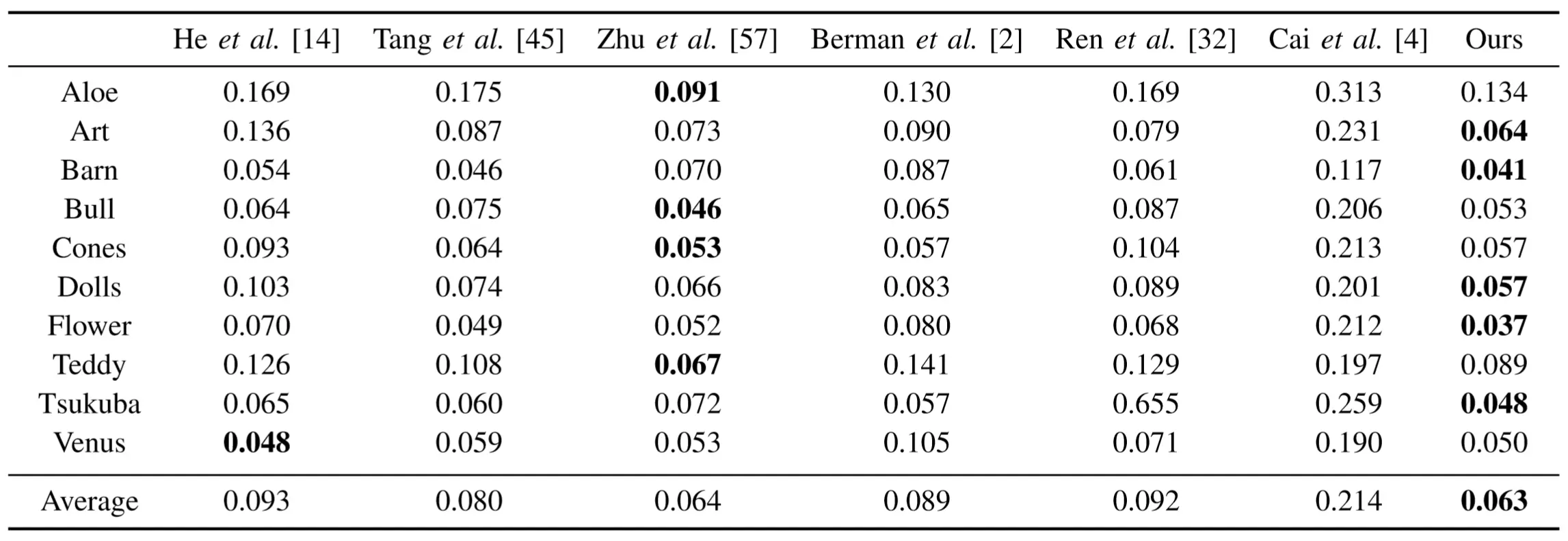

Dataset-Syn指标对比

Dataset-Syn结果展示

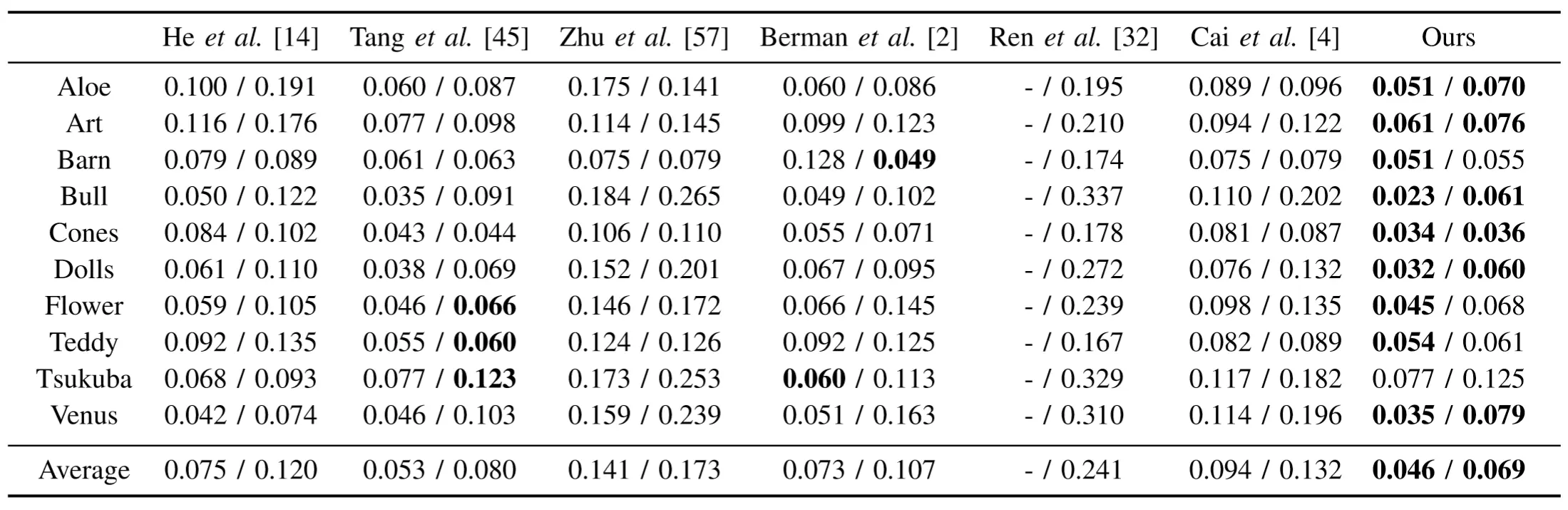

Dataset-Cap指标对比

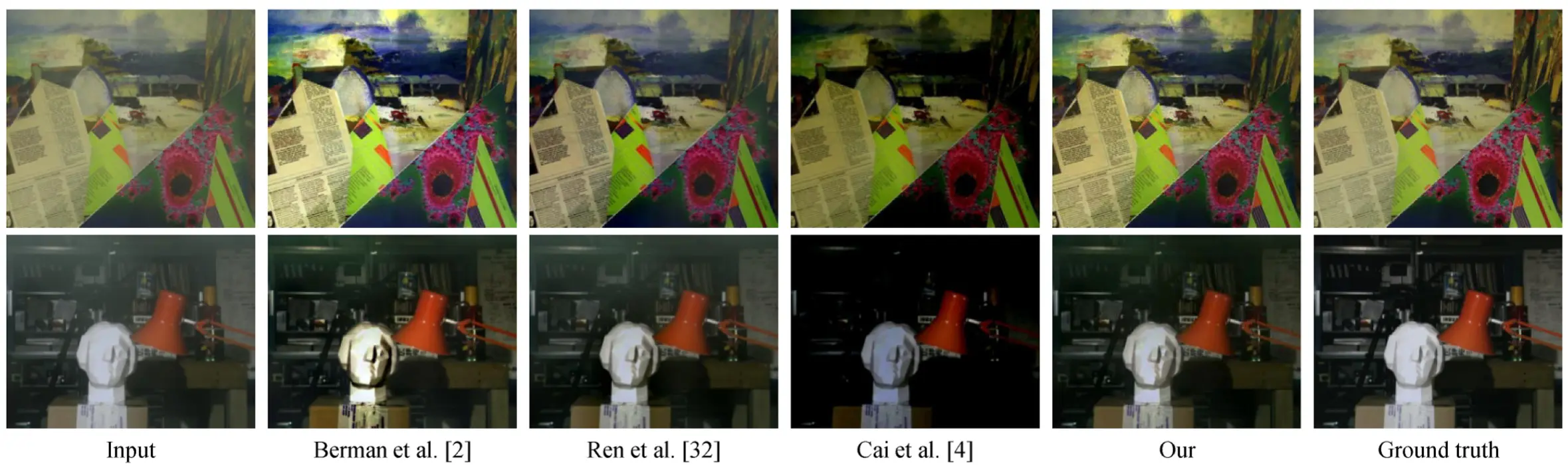

Dataset-Cap结果展示

Ranking层分析

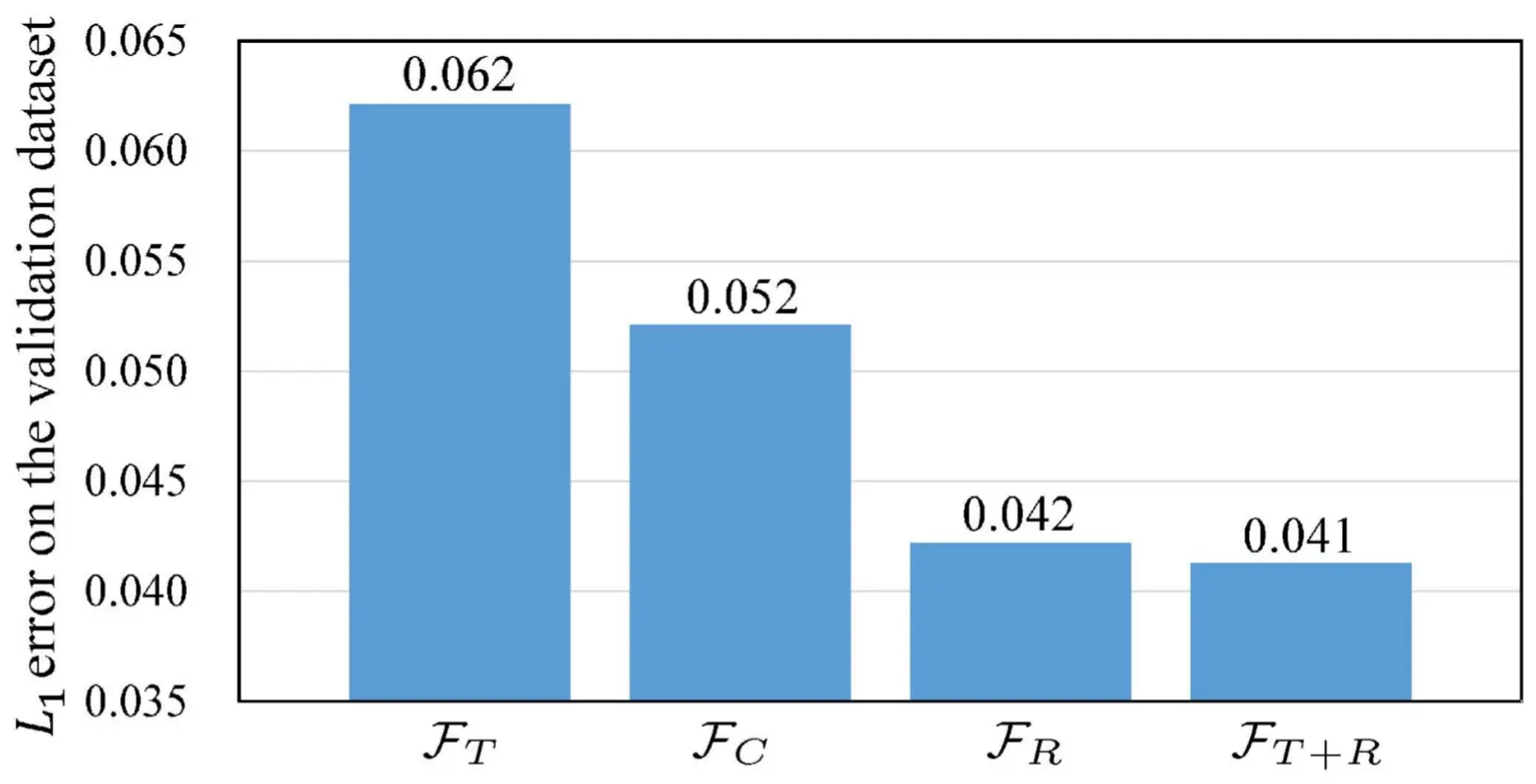

其中 $\mathcal{F}_T$ 、 $\mathcal{F}_C$ 、 $\mathcal{F}_R$ 、 $\mathcal{F}_{T+R}$ 分别表示倒数第二层全连接层为325维的普通CNN、倒数第二层全连接层为64维的普通CNN、倒数第二层全连接层为64维的Ranking-CNN，倒数第二层全连接层为325维的Ranking-CNN。可以看到 $\mathcal{F}_{T+R}$ 有最佳表现，而 $\mathcal{F}_R$ 略差于 $\mathcal{F}_{T+R}$ ，而提高了运算量，因此文章选择 $\mathcal{F}_R$ 。

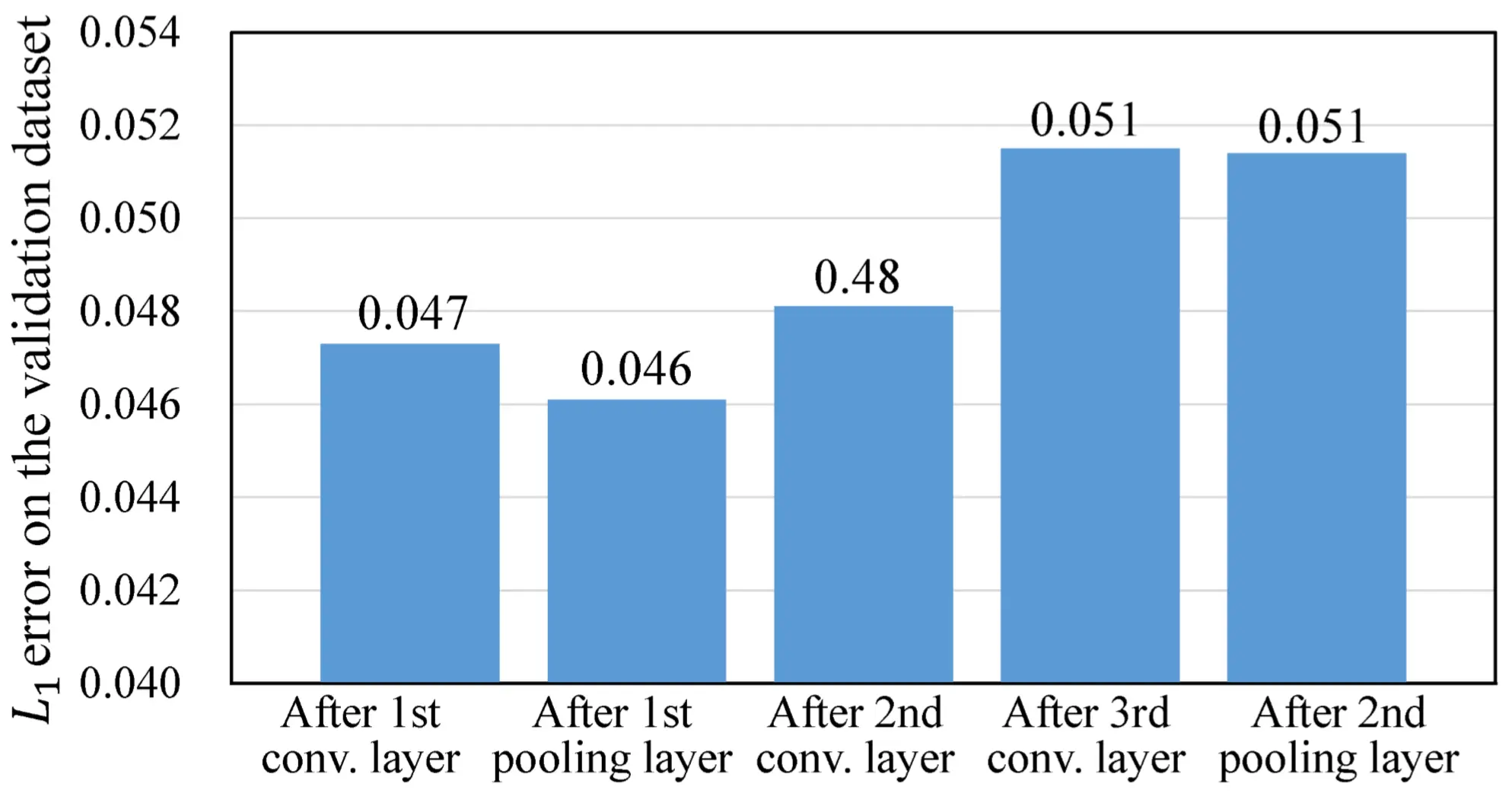

经典CNN的浅层提取诸如边界和对比度之类的低层特征，而深层提取诸如图案和对象之类的高层特征。而边界和对比度这类信息是去雾任务的关键信息，故在偏前的位置能达到更好的效果。实验选择了最佳位置即第一层pooling层后。
