SpringBoot灵魂拷问之内嵌Servlet启动

坐标杭州,平时打打游戏、看看书、为公司写写bug,但有幸为公司招聘新鲜血液,在筛查简历的时候,发现大家必填的一项SpringBoot,包括(掌握SpringBoot了,熟悉SpringBoot了,熟悉使用了,精通等等)什么~~还有精通的吗,看来这小伙子必须得面一面。

所以作为一个老实、沉稳的面试官,SpringBoot的这种面试深海还是需要跟求职人深入探讨一下的,基本上的讨论包括了自动装配原理,什么是内嵌server容器,有哪些方式生成bean呀等等,今天的主题就是一期探讨下内嵌的servlet是如何启动、配置的

• $为何使用java-jar就能启动web项目$
• $项目里怎么没有web.xml文件$
• $有哪些方式修改绑定端口$
• $内嵌Server如何启动$

为何使用java -jar就能启动web项目

引用Spring Boot编程思想第2.2运行SpringBoot应用

我们的项目启动类被$JarLauncher$装载并执行,$META-INF/MANIFEST.MF$资源中的Start-Class属性(也即我们的启动类)被JarLauncher管理项目引导类

私下想要尝试的小伙伴,可以在maven文件添加如下插件,并打包和解压文件查看项目里的MANIFEST.MF文件

 1<plugin>
 2   <groupId>org.apache.maven.plugins</groupId>
 3   <artifactId>maven-jar-plugin</artifactId>
 4   <version>3.0.2</version>
 5   <configuration>
 6      <archive>
 7         <manifest>
 8            <addClasspath>true</addClasspath>
 9            <classpathPrefix>lib/</classpathPrefix>
10            <mainClass>com.wang.springboottest.SpringBootTestApplication</mainClass>
11         </manifest>
12      </archive>
13   </configuration>
14</plugin>

项目里怎么没有web.xml文件

还记得我们Servlet 3.0以前的版本都是含有web.xml 配置上下文信息,过滤器、监听器啥的信息是吧,但是当我们接触springBoot后,神奇的发现项目内并没有此文件,那么springboot是如何启动servlet并且如何配置过滤器、监听器呢

• $spring.factories添加listener、filter、servlet的动态配置bean$
• $Java代码RegistrationBean动态添加servletfilterlistener$
• $ServletContextInitializer$

经过以上三个新特性,我们就可以抛弃web.xml文件了,具体在SpringBoot如何使用,在这里卖个关子,稍后源码一见分晓

有哪些方式修改绑定的端口号

大家都知道SpringBoot项目创建的时候有个配置文件,里面可以配置各种属性,包括绑定端口号,那么除了配置文件还知道其他方式吗。并且为何在配置文件写内容,数据就会被同步到内嵌Server的中呢
先如下举例下绑定方式

• $配置文件(最直白的)$
• $启动参数(java-jar-Dserver.port=8081)$
• $环境变量$(-. = 但是本人测试失败无法使用server.port的环境变量)

内嵌Servlet如何启动

• $首先什么是内嵌servlet$
• $如何查看默认的servlet$
• $该servlet是如何启动的$

什么是内嵌servlet

先举例正常项目启动的操作流程
1、$项目打包成war包$
2、$war包复制到tomcat目录下的webapps$
3、$启动tomcat$
4、$项目启动$
但SpringBoot不需要我们自己下载tomcat,Spring已经在我们项目中的导入必要的第三方jar包,如下

1  <dependency>
2            <groupId>org.springframework.boot</groupId>
3            <artifactId>spring-boot-starter-web</artifactId>
4        </dependency>

包含

1        <dependency>
2      <groupId>org.springframework.boot</groupId>
3      <artifactId>spring-boot-starter-tomcat</artifactId>
4      <version>2.2.5.RELEASE</version>
5      <scope>compile</scope>
6    </dependency>

此jar包包含各种tomcat核心jar包

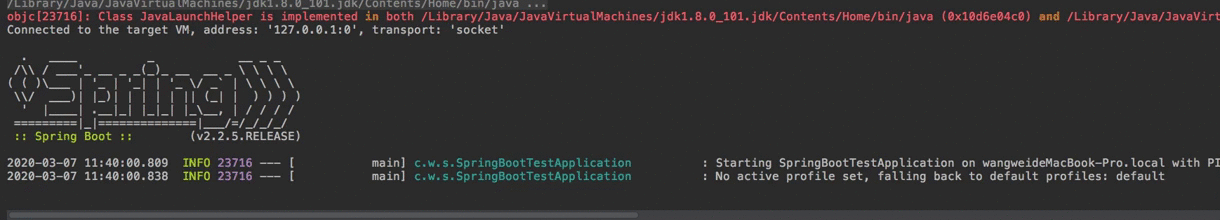

启动图我们可以清晰看到tomcat的打印日志

当然springBoot并非只支持Tomcat内嵌,我们可以替换pom文件替换内嵌servlet
查看官方文档 我们可以看到

1Spring Boot includes support for embedded Tomcat, Jetty, and Undertow servers. Most developers use the appropriate “Starter” to obtain a fully configured instance. By default, the embedded server listens for HTTP requests on port 8080.

当然替换很简单
如下

 1  <dependency>
 2            <groupId>org.springframework.boot</groupId>
 3            <artifactId>spring-boot-starter-web</artifactId>
 4            <exclusions>
 5                <exclusion>
 6                    <groupId>org.springframework.boot</groupId>
 7                    <artifactId>spring-boot-starter-tomcat</artifactId>
 8                </exclusion>
 9            </exclusions>
10        </dependency>
11
12        <dependency>
13            <groupId>org.springframework.boot</groupId>
14            <artifactId>spring-boot-starter-jetty</artifactId>
15        </dependency>

相当于Spring在启动main文件后,会直接启动内嵌的jetty,以供服务于servlet容器

照例、直接上图:

可以清晰的看到$jettyWebServer$

接下来就是详细而无聊的源码讲解,到底springBoot是如何启动内嵌的容器(一下栗子采取的都是内嵌Tomcat服务器)

• 首先我们查看启动类的$SpringApplication$的run方法,会先创建应用上下文

 1  context = createApplicationContext();
 2
 3  Class<?> contextClass = this.applicationContextClass;
 4        if (contextClass == null) {
 5            try {
 6                switch (this.webApplicationType) {
 7                // 我们项目包含了webjar包,属于servlet项目,并生成了AnnotationConfigServletWebServerApplicationContext对象
 8                case SERVLET:
 9                    contextClass = Class.forName(DEFAULT_SERVLET_WEB_CONTEXT_CLASS);
10                    break;
11                case REACTIVE:
12                    contextClass = Class.forName(DEFAULT_REACTIVE_WEB_CONTEXT_CLASS);
13                    break;
14                default:
15                    contextClass = Class.forName(DEFAULT_CONTEXT_CLASS);
16                }
17            }
18            catch (ClassNotFoundException ex) {
19                throw new IllegalStateException(
20                        "Unable create a default ApplicationContext, please specify an ApplicationContextClass", ex);
21            }
22        }
23        return (ConfigurableApplicationContext) BeanUtils.instantiateClass(contextClass);

• 接下来$AnnotationConfigServletWebServerApplicationContext$就是我们的重头戏,他会在刷新上下文的时候创建server,如下

 1  @Override
 2    protected void onRefresh() {
 3        super.onRefresh();
 4        try {
 5          // 创建tomcat服务器 初始化servlet
 6            createWebServer();
 7        }
 8        catch (Throwable ex) {
 9            throw new ApplicationContextException("Unable to start web server", ex);
10        }
11    }

• 进入createWebServer

 1  private void createWebServer() {
 2    // 还未初始化Server 所以以下2项都为空
 3        WebServer webServer = this.webServer;
 4        ServletContext servletContext = getServletContext();
 5        if (webServer == null && servletContext == null) {
 6      // 不是重点,稍微介绍下
 7      // 获取当前项目的web服务工厂,比如web默认的TomcatWeb服务 或者替换的jetty、undertow
 8      // 并且注册为Spring的bean
 9            ServletWebServerFactory factory = getWebServerFactory();
10      // 继续深入分析,这里是我们的重点,也是内嵌Tomcat的重点
11            this.webServer = factory.getWebServer(getSelfInitializer());
12        }
13        else if (servletContext != null) {
14            try {
15                getSelfInitializer().onStartup(servletContext);
16            }
17            catch (ServletException ex) {
18                throw new ApplicationContextException("Cannot initialize servlet context", ex);
19            }
20        }
21        initPropertySources();
22    }

• 继续深入getWebServer

 1    @Override
 2    public WebServer getWebServer(ServletContextInitializer... initializers) {
 3        if (this.disableMBeanRegistry) {
 4            Registry.disableRegistry();
 5        }
 6        Tomcat tomcat = new Tomcat();
 7        File baseDir = (this.baseDirectory != null) ? this.baseDirectory : createTempDir("tomcat");
 8        tomcat.setBaseDir(baseDir.getAbsolutePath());
 9        Connector connector = new Connector(this.protocol);
10        connector.setThrowOnFailure(true);
11        tomcat.getService().addConnector(connector);
12        customizeConnector(connector);
13        tomcat.setConnector(connector);
14        tomcat.getHost().setAutoDeploy(false);
15        configureEngine(tomcat.getEngine());
16        for (Connector additionalConnector : this.additionalTomcatConnectors) {
17            tomcat.getService().addConnector(additionalConnector);
18        }
19        prepareContext(tomcat.getHost(), initializers);
20        return getTomcatWebServer(tomcat);
21    }

此处因与本文联系不大,后续章节会出一版<<深入了解SpringBoot的Tomcat详解>>

现粗略讲下大致流程$初始化tomcat对象->初始化连接器->初始化Service组件->初始化Host组件->初始化engine组件->初始化context组件->初始化servlet容器$

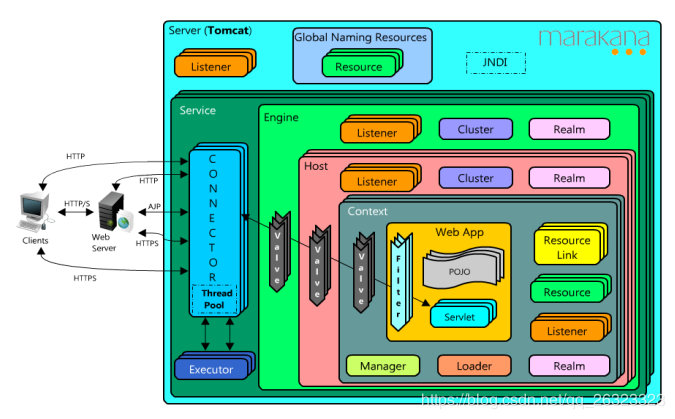

相信大家都熟悉了这张图,在此再贴一次 毕竟Tomcat就像咱的女朋友不仅每天使用,百看不厌嘛

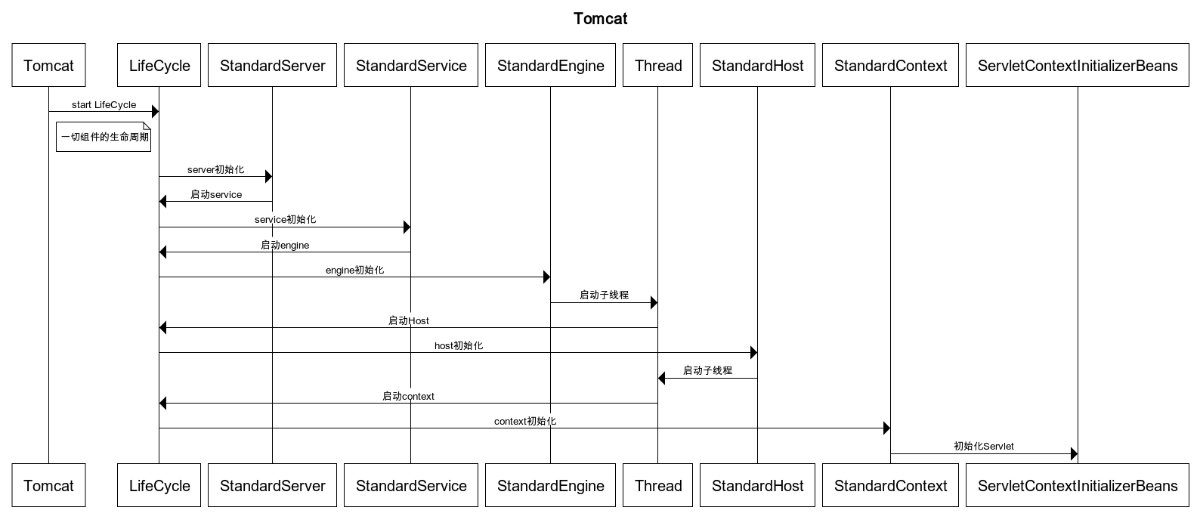

• 可能大家对Tomcat不太熟悉的人对这种跳跃性难以接受(其实是我自己也看不下去了,但作为第一次写博,希望大家稍微谅解下哈),在此给大家画个时序图&贴栈信息的情况供大家粗略了解下

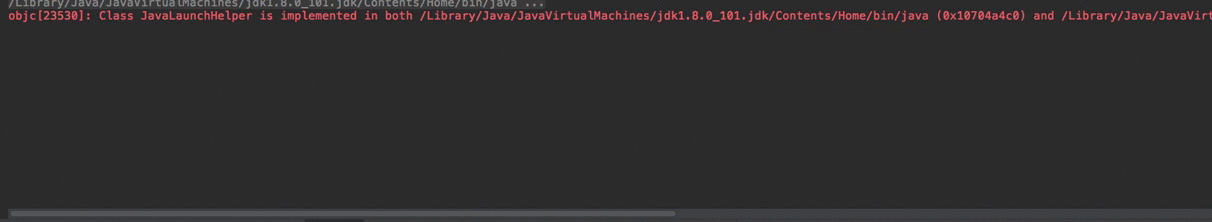

• 栈信息如下：

  •

• 配合时序图观看效果更佳哦

  •

• 咱继续深入初始化Servlet容器初始化

 1private void selfInitialize(ServletContext servletContext) throws ServletException {
 2   // spring 上下文 设置 servletContext
 3   prepareWebApplicationContext(servletContext);
 4   // 注册应用上下文属性的servlet包装类
 5   registerApplicationScope(servletContext);
 6   // 注册servlet各属性到Spring容器的单例bean(包括:servletContext,servletConfig,contextAttributes ...)
 7   WebApplicationContextUtils.registerEnvironmentBeans(getBeanFactory(), servletContext);
 8  // 重点来咯，getServletContextInitializerBeans的时候会初始化ServletContextInitializerBeans对象
 9  // 这个对象做了许多bean初始化的操作，待我后续慢慢讲来
10   for (ServletContextInitializer beans : getServletContextInitializerBeans()) {
11             // 调用start方法     配置具体的servlet filter listener等
12      beans.onStartup(servletContext);
13   }
14}

• - 初始化Servlet上下文Bean对象

   1@SafeVarargs
   2  public ServletContextInitializerBeans(ListableBeanFactory beanFactory,
   3          Class<? extends ServletContextInitializer>... initializerTypes) {
   4      // 初始化数组
   5      this.initializers = new LinkedMultiValueMap<>();
   6      // a
   7      this.initializerTypes = (initializerTypes.length != 0) ? Arrays.asList(initializerTypes)
   8              : Collections.singletonList(ServletContextInitializer.class);
   9      // b
  10      addServletContextInitializerBeans(beanFactory);
  11      // c
  12      addAdaptableBeans(beanFactory);
  13      List<ServletContextInitializer> sortedInitializers = this.initializers.values().stream()
  14              .flatMap((value) -> value.stream().sorted(AnnotationAwareOrderComparator.INSTANCE))
  15              .collect(Collectors.toList());
  16      this.sortedList = Collections.unmodifiableList(sortedInitializers);
  17      logMappings(this.initializers);
  18  }


1. a: 因参数initializerTypes传过来为null,所以会新增ServletContextInitializer,大家还记得上面讲过的消失的web.xml吗,是的,我们开始收尾呼应了有木有,（老铁们,双击666,点个关注不迷路）



2. b:重点 初始化dispatcherServlet到spring上下文的容器内

   1. 1private void addServletContextInitializerBeans(ListableBeanFactory beanFactory) {
      2        for (Class<? extends ServletContextInitializer> initializerType : this.initializerTypes) {
      3            for (Entry<String, ? extends ServletContextInitializer> initializerBean : getOrderedBeansOfType(beanFactory,
      4                    initializerType)) {
      5                addServletContextInitializerBean(initializerBean.getKey(), initializerBean.getValue(), beanFactory);
      6            }
      7        }
      8    }


   2. $重点代码getOrderedBeansOfType(beanFactory,initializerType)),生成dispatcherServlet的Bean$

   3. 这时候就会有同学提问了,为什么这里加载的就是dispatcherServlet呢,ServletContextInitializer有很多的子类呀,不知大家是否还记得自动配置原理（这里先不讲述,如果懂的人不是很多,可以下一期讲解下）我们在spring-boot-autoconfigure的jar包下的spring.factories看到org.springframework.boot.autoconfigure.web.servlet.DispatcherServletAutoConfiguration这行代码,点进发现这是一个自动配置类,并且我们的项目已经符合了他的condition(如下),所以在项目启动初期的时候该类下的Bean,包括（DispatcherServlet、MultipartResolver、DispatcherServletRegistrationBean）会被beanFactory扫描到,加载class到bean工厂内

   4. 1@AutoConfigureOrder(Ordered.HIGHEST_PRECEDENCE)
      2@Configuration(proxyBeanMethods = false)
      3@ConditionalOnWebApplication(type = Type.SERVLET)
      4@ConditionalOnClass(DispatcherServlet.class)
      5@AutoConfigureAfter(ServletWebServerFactoryAutoConfiguration.class)
      6public class DispatcherServletAutoConfiguration
      7


   5. 至此,我们的servlet已经初始化成功

3. c:重点,注册上传文件配置、servlet注册器、filter注册器、listener注册器到spring容器

   1.  1protected void addAdaptableBeans(ListableBeanFactory beanFactory) {
       2    // A
       3        MultipartConfigElement multipartConfig = getMultipartConfig(beanFactory);
       4      // B
       5        addAsRegistrationBean(beanFactory, Servlet.class, new ServletRegistrationBeanAdapter(multipartConfig));
       6    // C
       7        addAsRegistrationBean(beanFactory, Filter.class, new FilterRegistrationBeanAdapter());
       8        for (Class<?> listenerType : ServletListenerRegistrationBean.getSupportedTypes()) {
       9      // D
      10            addAsRegistrationBean(beanFactory, EventListener.class, (Class<EventListener>) listenerType,
      11                    new ServletListenerRegistrationBeanAdapter());
      12        }
      13    }


   2. A:上传文件配置bean的注册

   3. B:注册spring.factories包含的servlet(除dispatcherServlet)

   4. C:注册spring.factories包含的Filter到spring的容器内

   5. D:注册spring.factories包含的listener到spring容器内

总结

SpringBoot的内嵌容器展现了其灵活的可扩展性、并且灵活运用了其自动装配和IOC容器等,我们可以在其项目启动期间做一些我们个人的操作等。

当然文章中还有很多的遗漏点,其实那些大家抽空的时间稍晚看下源码也能猜到大概的意思,期间还是离不开我们老生常谈的了Spring的ApplicationContext和BeanFactory

唠叨

工作三年有余,思来想去,在工作之时并没有记录那些映象深刻的问题、以及Bug,但多在平时工作中经常遇到,致遗忘的比较快,特此以写文的方式,与大家一起探讨、检索工作中遇到的难解的问题。

如遇文章有错误的点,请您动动小手,帮忙指点一二,让我们一同成长,一起成为面试中的霸者。offer拿到堆不下,数钱数到手抽筋

参考资料：https://www.cnkirito.moe/servlet-explore/ (寻找遗失的web.xml)

​ 小马哥的Spring Boot编程思想
