漫游JVM(三)：JVM垃圾回收

经过了上两篇的文章对JVM的内存有了一定的了解，那么这次，我们就来看看Java虚拟机是如果进行垃圾回收的。 想温故的同学可以点这里：

漫游JVM(一)：JVM内存结构
漫游JVM(二)：JVM内存模型

1 概述

垃圾收集 Garbage Collection 通常被称为“GC”，它诞生于1960年 MIT 的 Lisp 语言，经过半个多世纪，目前已经十分成熟了。

jvm 中，程序计数器、虚拟机栈、本地方法栈都是随线程而生随线程而灭，栈帧随着方法的进入和退出做入栈和出栈操作，实现了自动的内存清理，因此，我们的内存垃圾回收主要集中于 java 堆和方法区中，在程序运行期间，这部分内存的分配和使用都是动态的。

2 对象的存活判断

大家都知道GC是清理“垃圾”的对象，那么虚拟机是通过什么方式来确认一个对象是否属于“垃圾”的呢？主要有两个方式：

2.1 引用计数

每个对象有一个引用计数属性，新增一个引用时计数加1，引用释放时计数减1，计数为0时可以回收。此方法虽然简单，但无法解决对象相互循环引用的问题。目前已经淘汰了。

2.2 可达性分析

从【GC Roots】开始向下搜索，搜索所走过的路径称为引用链。当一个对象到GC Roots没有任何引用链相连时，则证明此对象是不可用的。不可达对象。

哦，就是说如果从【GC Roots】开始，一直往下找，找得出的对象就记录起来，
经过对所有【GC Root】的向下搜索之后，没被记录起来的对象，证明此对象已经不可达了，就可以认为是垃圾了。
那么，应该如何选择GC Root呢？

常见的【GC Roots】有以下几种:

1. 【虚拟机栈】中引用的对象。（在虚拟机栈中的对象，表示正在使用的对象，不应该为垃圾）
2. 【方法区】中类静态属性实体引用的对象。（静态类本身是常驻内存的）
3. 【方法区】中常量引用的对象。
4. 【本地方法栈】中JNI引用的对象。（JNI：java Native Interface）

经过了可达性分析之后，我们已经知道了有哪些垃圾了，接下来就要看看对于这些垃圾，要如何进行回收了！

3 垃圾回收算法

垃圾的回收是一个动作，实现这个动作，下面三个算法都可以实现：

3.1 标记-清除算法（Mark-Sweep）

该算法分为“标记”和“清除”两个阶段：首先标记出所有需要回收的对象，在标记完成后统一回收掉所有被标记的对象。

优点：算法简单
缺点：容易产生大量空间碎片

3.2 复制算法（Copying）

将可用内存按容量划分为大小相等的两块，每次只使用其中的一块。当这一块的内存用完了，就将还存活着的对象复制到另外一块上面，然后再把已使用过的内存空间一次清理掉。

优点：完全没有空间碎片（清除完之后，在另一块内存重新组织对象的内存）
缺点：代价是将内存缩小为原来的一半，持续复制【长生存期】的对象则导致效率降低。

3.3 标记-压缩算法（Mark-Compact）

标记过程仍然与“标记-清除”算法一样，但后续步骤不是直接对可回收对象进行清理，而是让所有存活的对象都向一端移动，然后直接清理掉端边界以外的内存

优点：空间碎片少
缺点：增加了性能开销，以及内存压缩过程的引用锁占用的空间

三种算法并不一定谁不谁好，还记得内存结构吗？其实不同的内存可以采用的回收算法并不一样，算法只是回收的方法，具体要如何组合使用这些方法，则是垃圾收集器要关注的事情了！

4 垃圾收集器

恭喜看到这里的同学们，经过上面两章的阅读，你已经拥有了学习垃圾收集器的基本知识了！垃圾收集器有很多种，但除了后面说的高级收集器，大部分的收集器，其实都是对收集算法的改造升级，有取有舍。

参考: Jvm垃圾回收器（终结篇）

总览

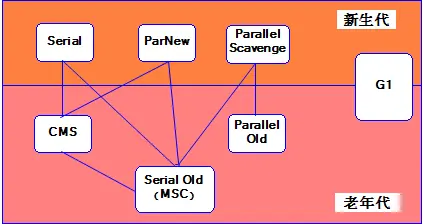

正式进入前先看下图HotSpot虚拟机所包含的收集器：

图中展示了7种作用于不同分代的收集器，如果两个收集器之间存在连线，则说明它们可以搭配使用。虚拟机所处的区域则表示它是属于新生代还是老年代收集器。

• 新生代收集器：Serial、ParNew、Parallel Scavenge
• 老年代收集器：CMS、Serial Old、Parallel Old
• 整堆收集器： G1

几个相关概念：

• 并行收集：指多条垃圾收集线程并行工作，但此时用户线程仍处于等待状态。
• 并发收集：指用户线程与垃圾收集线程同时工作（不一定是并行的可能会交替执行）。用户程序在继续运行，而垃圾收集程序运行在另一个CPU上。
• 吞吐量：即CPU用于运行用户代码的时间与CPU总消耗时间的比值（吞吐量 = 运行用户代码时间 / ( 运行用户代码时间 + 垃圾收集时间 )）。例如：虚拟机共运行100分钟，垃圾收集器花掉1分钟，那么吞吐量就是99%

4.1 Serial 收集器

Serial收集器是最基本的、发展历史最悠久的收集器。

特点：单线程、简单高效（与其他收集器的单线程相比），对于限定单个CPU的环境来说，Serial收集器由于没有线程交互的开销，专心做垃圾收集自然可以获得最高的单线程手机效率。收集器进行垃圾回收时，必须暂停其他所有的工作线程，直到它结束（Stop The World）。

应用场景：适用于Client模式下的虚拟机。

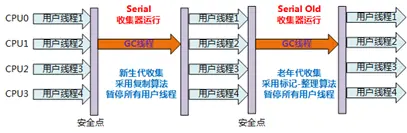

Serial / Serial Old收集器运行示意图(左边部分)

4.2 ParNew 收集器

ParNew收集器其实就是Serial收集器的多线程版本。 除了使用多线程外其余行为均和Serial收集器一模一样（参数控制、收集算法、Stop The World、对象分配规则、回收策略等）。

特点：多线程、ParNew收集器默认开启的收集线程数与CPU的数量相同，在CPU非常多的环境中，可以使用-XX:ParallelGCThreads参数来限制垃圾收集的线程数。和Serial收集器一样存在Stop The World问题

应用场景：ParNew收集器是许多运行在Server模式下的虚拟机中首选的新生代收集器，因为它是除了Serial收集器外，唯一一个能与CMS收集器配合工作的。

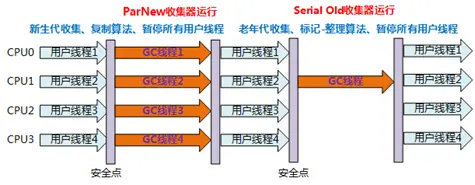

ParNew/Serial Old组合收集器运行示意图如下(左边部分)

4.3 Parallel Scavenge 收集器

与吞吐量关系密切，故也称为吞吐量优先收集器。

特点：属于新生代收集器也是采用复制算法的收集器，又是并行的多线程收集器（与ParNew收集器类似）。

该收集器的目标是达到一个可控制的吞吐量。还有一个值得关注的点是：GC自适应调节策略（与ParNew收集器最重要的一个区别）

GC自适应调节策略：Parallel Scavenge收集器可设置-XX:+UseAdptiveSizePolicy参数。当开关打开时不需要手动指定新生代的大小（-Xmn）、Eden与Survivor区的比例（-XX:SurvivorRation）、晋升老年代的对象年龄（-XX:PretenureSizeThreshold）等，虚拟机会根据系统的运行状况收集性能监控信息，动态设置这些参数以提供最优的停顿时间和最高的吞吐量，这种调节方式称为GC的自适应调节策略。

Parallel Scavenge收集器使用两个参数控制吞吐量：

• XX:MaxGCPauseMillis 控制最大的垃圾收集停顿时间
• XX:GCRatio 直接设置吞吐量的大小。

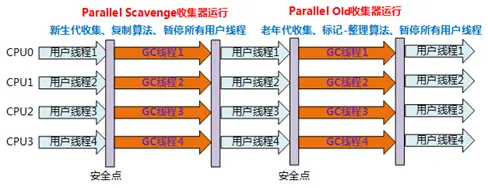

Parallel Scavenge/Parallel Old收集器工作过程图（左边部分）

4.4 Serial Old 收集器

Serial Old是Serial收集器的老年代版本。

特点：同样是单线程收集器，采用标记-整理算法。

应用场景：主要也是使用在Client模式下的虚拟机中。也可在Server模式下使用。 Server模式下主要的两大用途（在后续中详细讲解···）： 1 在JDK1.5以及以前的版本中与Parallel Scavenge收集器搭配使用。 2 作为CMS收集器的后备方案，在并发收集Concurent Mode Failure时使用。

Serial / Serial Old收集器工作过程图（Serial收集器图示相同,右边部分）

4.5 Parallel Old 收集器

是Parallel Scavenge收集器的老年代版本。 特点：多线程，采用标记-整理算法。

应用场景：注重高吞吐量以及CPU资源敏感的场合，都可以优先考虑Parallel Scavenge+Parallel Old 收集器。

Parallel Scavenge/Parallel Old收集器工作过程图（右边部分）

4.6 CMS 收集器

一种以获取最短回收停顿时间为目标的收集器。

特点：基于标记-清除算法实现。并发收集、低停顿。

应用场景：适用于注重服务的响应速度，希望系统停顿时间最短，给用户带来更好的体验等场景下。如web程序、b/s服务。

CMS收集器的运行过程分为下列4步：

1. 初始标记：标记GC Roots能直接到的对象。速度很快但是仍存在Stop The World问题。
2. 并发标记：进行GC Roots Tracing 的过程，找出存活对象且用户线程可并发执行。
3. 重新标记：为了修正并发标记期间因用户程序继续运行而导致标记产生变动的那一部分对象的标记记录。仍然存在Stop The World问题。
4. 并发清除：对标记的对象进行清除回收。

CMS收集器的内存回收过程是与用户线程一起并发执行的。

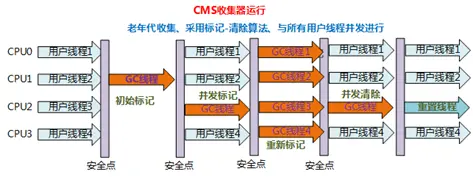

CMS收集器的工作过程图：

CMS收集器的缺点：

1. 对CPU资源非常敏感。
2. 无法处理浮动垃圾，可能出现Concurrent Model Failure失败而导致另一次Full GC的产生。
3. 因为采用标记-清除算法所以会存在空间碎片的问题，导致大对象无法分配空间，不得不提前触发一次Full GC。

4.7 G1 收集器

一款面向服务端应用的垃圾收集器。

特点如下：

• 并行与并发：G1能充分利用多CPU、多核环境下的硬件优势，使用多个CPU来缩短Stop-The-World停顿时间。部分收集器原本需要停顿Java线程来执行GC动作，G1收集器仍然可以通过并发的方式让Java程序继续运行。
• 分代收集：G1能够独自管理整个Java堆，并且采用不同的方式去处理新创建的对象和已经存活了一段时间、熬过多次GC的旧对象以获取更好的收集效果。
• 空间整合：G1运作期间不会产生空间碎片，收集后能提供规整的可用内存。
• 可预测的停顿：G1除了追求低停顿外，还能建立可预测的停顿时间模型。能让使用者明确指定在一个长度为M毫秒的时间段内，消耗在垃圾收集上的时间不得超过N毫秒。

G1为什么能建立可预测的停顿时间模型？

因为它有计划的避免在整个Java堆中进行全区域的垃圾收集。G1跟踪各个Region里面的垃圾堆积的大小，在后台维护一个优先列表，每次根据允许的收集时间，优先回收价值最大的Region。这样就保证了在有限的时间内可以获取尽可能高的收集效率。

G1与其他收集器的区别： 其他收集器的工作范围是整个新生代或者老年代、G1收集器的工作范围是整个Java堆。在使用G1收集器时，它将整个Java堆划分为多个大小相等的独立区域（Region）。虽然也保留了新生代、老年代的概念，但新生代和老年代不再是相互隔离的，他们都是一部分Region（不需要连续）的集合。

G1收集器存在的问题： Region不可能是孤立的，分配在Region中的对象可以与Java堆中的任意对象发生引用关系。在采用可达性分析算法来判断对象是否存活时，得扫描整个Java堆才能保证准确性。其他收集器也存在这种问题（G1更加突出而已）。会导致Minor GC效率下降。

G1收集器是如何解决上述问题的？ 采用Remembered Set来避免整堆扫描。G1中每个Region都有一个与之对应的Remembered Set，虚拟机发现程序在对Reference类型进行写操作时，会产生一个Write Barrier暂时中断写操作，检查Reference引用对象是否处于多个Region中（即检查老年代中是否引用了新生代中的对象），如果是，便通过CardTable把相关引用信息记录到被引用对象所属的Region的Remembered Set中。当进行内存回收时，在GC根节点的枚举范围中加入Remembered Set即可保证不对全堆进行扫描也不会有遗漏。

如果不计算维护 Remembered Set 的操作，G1收集器大致可分为如下步骤：

1. 初始标记：仅标记GC Roots能直接到的对象，并且修改TAMS（Next Top at Mark Start）的值，让下一阶段用户程序并发运行时，能在正确可用的Region中创建新对象。（需要线程停顿，但耗时很短。）
2. 并发标记：从GC Roots开始对堆中对象进行可达性分析，找出存活对象。（耗时较长，但可与用户程序并发执行）
3. 最终标记：为了修正在并发标记期间因用户程序执行而导致标记产生变化的那一部分标记记录。且对象的变化记录在线程Remembered Set Logs里面，把Remembered Set Logs里面的数据合并到Remembered Set中。（需要线程停顿，但可并行执行。）
4. 筛选回收：对各个Region的回收价值和成本进行排序，根据用户所期望的GC停顿时间来制定回收计划。（可并发执行）

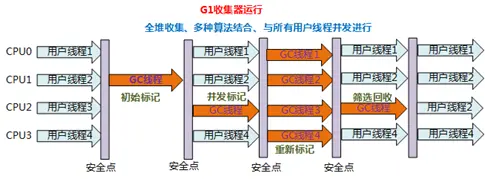

G1收集器运行示意图：

小结

本节的主要内容是围绕JVM的垃圾回收展开的

• 对象存活判断
  • 引用计数
  • 可达性分析
• 垃圾回收算法
  • 标记-清除算法（Mark-Sweep）
  • 复制算法（Copying）
  • 标记-压缩算法（Mark-Compact）
• 垃圾收集器
  • 新生代收集器：Serial、ParNew、Parallel Scavenge
  • 老年代收集器：CMS、Serial Old、Parallel Old
  • 整堆收集器： G1
