概念
Mach-O,是Mach object文件格式缩写，是一种用于记录可执行文件、对象代码、共享库、动态加载代码和内存转储的文件格式，是macOS/iOS上程序以及库的标准格式。
作为 a.out 格式的替代品,Mach-O 提供了更好的扩展性,并提升了符号表中信息的访问速度。
mach-o文件类型分为:
- Executable:应用的主要二进制
- Dylib Library:动态链接库(DSO或DLL)
- Static Library:静态链接库
- Bundle:不能被链接的Dylib,只能在运行时使用dlopen()加载，可当作MacOS插件
- Relocatable Object File:可重定向文件类型

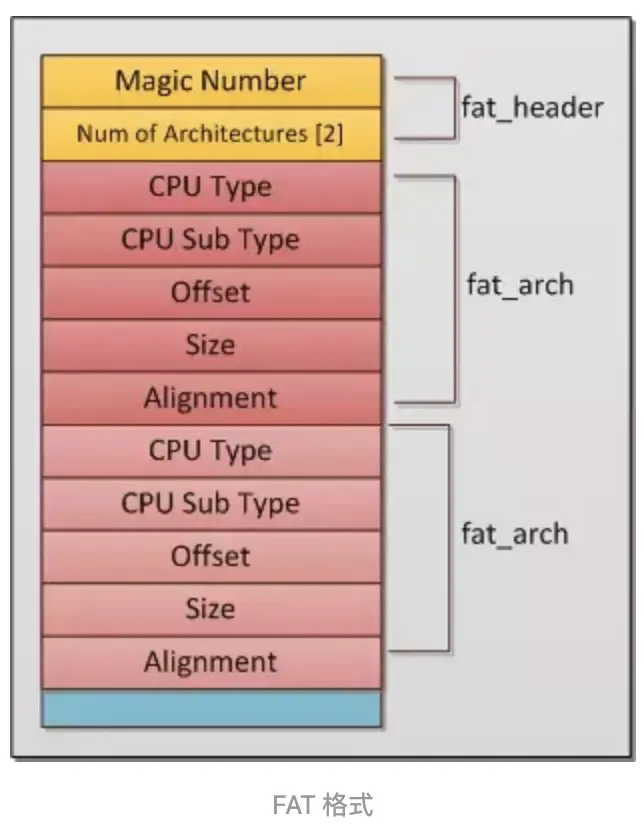

FatFile/FatBinary:是一个由不同的编译架构的Mach-O产物所合成的集合体。==一个架构的mach-O只能在相同架构的机器或者模拟器上用，为了支持不同架构需要一个集合体==。
非FAT格式(一般Mach-O格式)
Mach-O执行步骤
可执行文件执行的主要步骤
- 操作系统读取可执行文件头部检验可执行文件的有效性，比如模数等
- 通过LCL_LOAD_DYLINKER结构，设置动态链接器的路径
- 根据 segment 结构开始对 Mach-o 进行映射
- 初始化 Mach-o 进程环境
- 将系统调用的返回地址设置为动态链接器的入口地址
- 加载LC_LOAD_DYLIB中的动态库，进行转载时重定位
- 跳转到程序的入口地址开始执行
Mach-O文件
相关源码:opensource.apple.com/tarballs/xn… 文件:EXTERNAL_HEADERS/mach-o/fat.h loader.h
#define MH_OBJECT 0x1 /* 目标文件*/
#define MH_EXECUTE 0x2 /* 可执行文件 */
#define MH_FVMLIB 0x3 /* fixed VM shared library file */
#define MH_CORE 0x4 /*核心转储文件 */
#define MH_PRELOAD 0x5 /* preloaded executable file */
#define MH_DYLIB 0x6 /* dynamically bound shared library */
#define MH_DYLINKER 0x7 /* dynamic link editor */
#define MH_BUNDLE 0x8 /* dynamically bound bundle file */
#define MH_DYLIB_STUB 0x9 /* shared library stub for static */
/* linking only, no section contents */
#define MH_DSYM 0xa /* companion file with only debug */
/* sections */
#define MH_KEXT_BUNDLE 0xb /* x86_64 kexts */

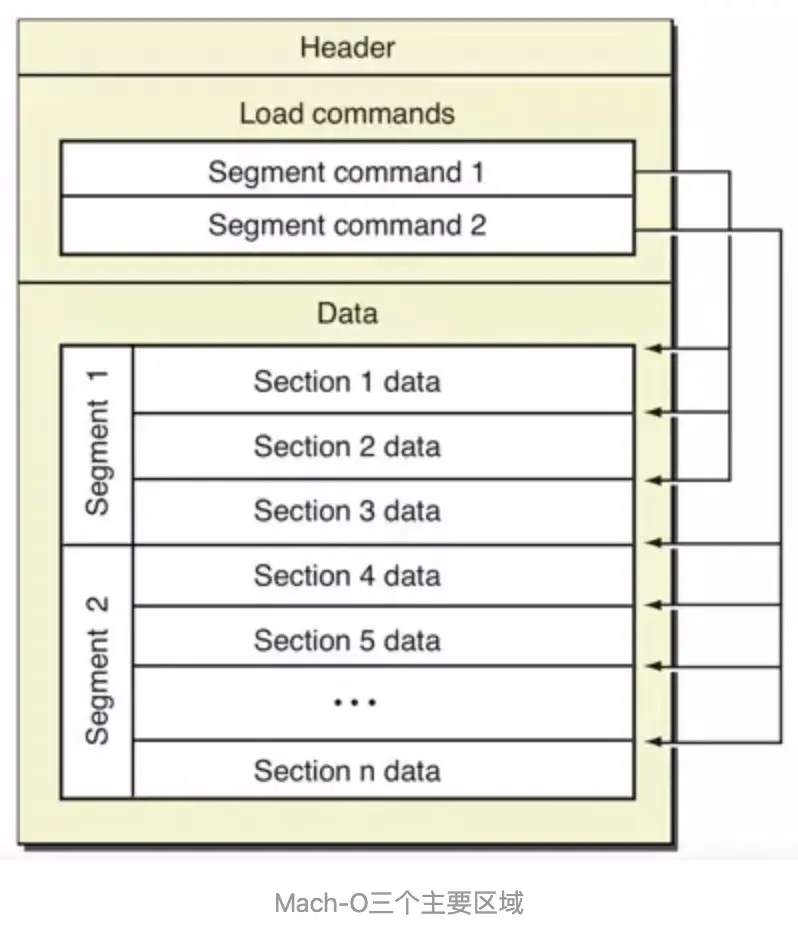

Mach-O包含三个主要区域
- Header:文件类型，目标架构
- Load command:描述文件在虚拟内存中的逻辑和布局
- Raw segment data:原始数据

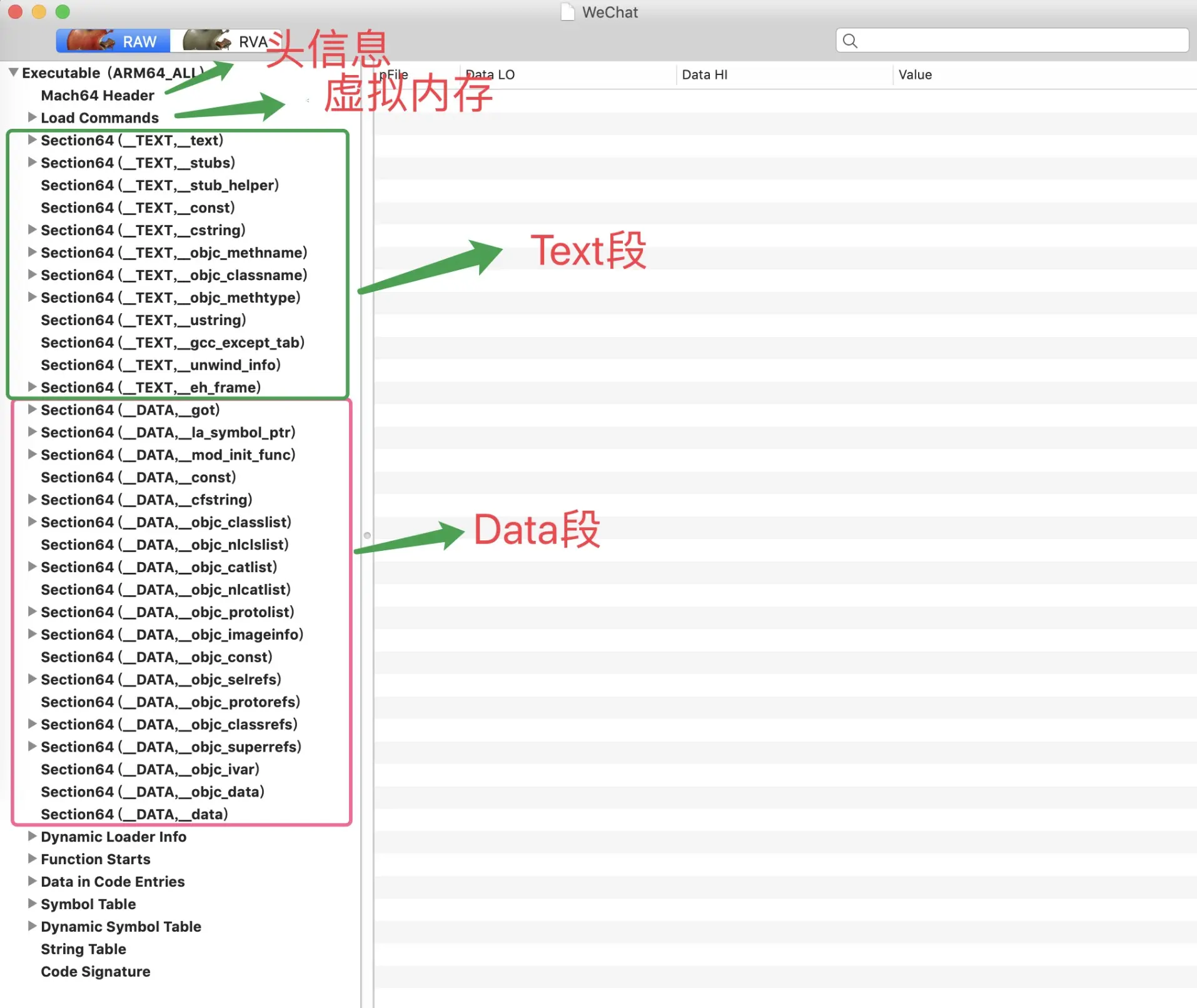

利用MachOView查看可执行文件
- 文件头 mach64 Header
- 加载命令 Load Commands
- 文本段 __TEXT
- 数据段 __DATA
- 动态库加载信息 Dynamic Loader Info
- 入口函数 Function Starts
- 符号表 Symbol Table
- 动态库符号表 Dynamic Symbol Table
- 字符串表 String Table
Mach64 Header
struct mach_header_64 {
uint32_t magic; /* mach magic number identifier */
cpu_type_t cputype; /* cpu specifier */
cpu_subtype_t cpusubtype; /* machine specifier */
uint32_t filetype; /* type of file */
uint32_t ncmds; /* number of load commands */
uint32_t sizeofcmds; /* the size of all the load commands */
uint32_t flags; /* flags */
uint32_t reserved; /* reserved */
};
- magic：魔数，用来标识 Mach-o 的平台属性的，确认文件的类型。操作系统在加载时会，确定魔数是否正确，不正确会被拒绝加载
- cpusubtype：给出 cpu 类型
- filetype：该文件的类型，比如MH_EXECUTE，代表可执行文件，MH_DYLINKER，表明该文件是动态链接器程序文件。等
- ncmds：load commands 的个数
- flag：标记该文件目前的状态信息，比如MH_NOUNDEFS：表明该文件里没有未定义的符号引用，MH_DYLDLINK：表明该文件，已经完成了静态链接，不能再次被静态链接。
Load Commands
struct load_command {
uint32_t cmd; /* type of load command */
uint32_t cmdsize; /* total size of command in bytes */
};
- cmd:具体的加载类型，比如： LC_SEGMENT：表明下面加载 segment 部分，该部分是可以被加载到内存中，被页表项映射的内容。 LC_SYMSEG：符号表信息，符号表中详细说明了代码中所用符号的信息等
- cmdsize：具体的load_command结构所占内存的大小。
The segment load command
Mach-O可执行文件，把一个或者多个属性相似的 section 合并成一个 segment，在装载的时候就可以把他们看成整体进行映射（分页），这样可以减少页内碎片。操作系统是按 segment 进行行映射的。另外，segment 的对其属性取决于section 中最大的对其属性值。
struct segment_command { /* for 32-bit architectures */
uint32_t cmd; /* LC_SEGMENT */
uint32_t cmdsize; /* includes sizeof section structs */
char segname[16]; /* segment name */
uint32_t vmaddr; /* memory address of this segment */
uint32_t vmsize; /* memory size of this segment */
uint32_t fileoff; /* file offset of this segment */
uint32_t filesize; /* amount to map from the file */
vm_prot_t maxprot; /* maximum VM protection */
vm_prot_t initprot; /* initial VM protection */
uint32_t nsects; /* number of sections in segment */
uint32_t flags; /* flags */
};
- vmaddr：映射到的虚拟地址，确定该 segment 的启始的也目录项和页表项。
- vmsize：最大想虚拟内存大小
- fileoff：该 segment 的内容在文件内的偏移位置
- filesize：该 segment 的大小
- maxprot：所有可选的保护属性（可读、可写、可执行）
- initprot：至少应该有的保护属性
- flag：虚拟内存相关的标识
section
struct section_64 { /* for 64-bit architectures */
char sectname[16]; /* name of this section */
char segname[16]; /* segment this section goes in */
uint64_t addr; /* memory address of this section */
uint64_t size; /* size in bytes of this section */
uint32_t offset; /* file offset of this section */
uint32_t align; /* section alignment (power of 2) */
uint32_t reloff; /* file offset of relocation entries */
uint32_t nreloc; /* number of relocation entries */
uint32_t flags; /* flags (section type and attributes)*/
uint32_t reserved1; /* reserved (for offset or index) */
uint32_t reserved2; /* reserved (for count or sizeof) */
uint32_t reserved3; /* reserved */
};
- addr：虚拟内存地址
- offset：该内容在文件内的偏移
- align：对其属性,为2^align。当操作系统处理缺页相关的中断时，可以方便的查找出所缺内容，在文件的偏移。
- reloc和 nreloc目前都是0，相应的信息放在了struct dysymtab_command中
- reserved1：如果该 section 含有symbol pointers和routine stubs，这里存放Dynamic Symbols Table中相应的下标
- reserved2：对于S_SYMBOL_STUBS类型的 section，这里存放桩（stub）大小。
桩(stub):由于要实现动态链接延迟加载，因此需要一个结构，在引用延迟加载的符号的时候，调用动态链接器中相应的接口，去找到该符号的地址。非延迟加载的时候，直接会去取数据段里动态链接符号的地址。通过这种方式，程序模块中共享模块中的指令，不会随着共享模块装载的地址改变而改变。做到了共享模块指令部分在多个进程间的共享，做到了真正的地址无关。
模块（moudle）：在静态链接下，整个程序最终只有一个可执行文件。是一个不可分割的部分。而在动态链接下，一个程序被分成若干个文件，有可执行文件部分，和程序所依赖的共享对象，把这些部分叫做模块。
LC_DYLD_INFO
struct dyld_info_command {
uint32_t cmd; /* LC_DYLD_INFO or LC_DYLD_INFO_ONLY */
uint32_t cmdsize; /* sizeof(struct dyld_info_command)
uint32_t rebase_off; /* file offset to rebase info */
uint32_t rebase_size; /* size of rebase info */
uint32_t bind_off; /* file offset to binding info */
uint32_t bind_size; /* size of binding info */
uint32_t weak_bind_off; /* file offset to weak binding info */
uint32_t weak_bind_size; /* size of weak binding info */
uint32_t export_off; /* file offset to lazy binding info */
uint32_t export_size; /* size of lazy binding infs */
};
- rebase_off:基址重定位表在文件的偏移。其为了解决共享模块绝对地址引用问题。比如共享模块有如下代码： static int a; static int *p = &a; 因为共享模块的数据部分，会在可执行文件里有个副本，加入 a 在可执行文件模块的基址为 A，那么 p 的值也必须加 A。 表中数据项（seg-index, seg-offset, type）
- bind_off：动态绑定信息表偏移。这个表里的符号要求，在动态绑定阶段，动态链接器，确切的找到符号的地址。表中数据项（seg-index, seg-offset, type, symbol-library-ordinal, symbol-name, addend）
- weak_bind_off：弱绑定表，该表中的符号，如果和动态库中的符号冲突时，用弱绑定表的符号。
- lazy_bind_off:延迟加载表。延迟加载，对于一些符号，我们不必在装载时进行重定位，这样会加快程序的启动速度.
- export_off:暴露给外界的符号表偏移。
LC_SYMTAB
struct symtab_command {
uint32_t cmd; /* LC_SYMTAB */
uint32_t cmdsize; /* sizeof(struct symtab_command) */
uint32_t symoff; /* symbol table offset */
uint32_t nsyms; /* number of symbol table entries */
uint32_t stroff; /* string table offset */
uint32_t strsize; /* string table size in bytes */
};
- symoff:符号表偏移
- stroff：字符串表偏移，记录了所有符号的名字
LC_DYSYMTAB
struct dysymtab_command {
uint32_t cmd; /* LC_DYSYMTAB */
uint32_t cmdsize; /* sizeof(struct dysymtab_command) */
uint32_t ilocalsym; /* index to local symbols */
uint32_t nlocalsym; /* number of local symbols */
uint32_t iextdefsym;/* index to externally defined symbols *
int32_t nextdefsym;/* number of externally defined symbols *
uint32_t iundefsym; /* index to undefined symbols */
uint32_t nundefsym; /* number of undefined symbols */
uint32_t tocoff; /* file offset to table of contents */
uint32_t ntoc; /* number of entries in table of contents */
uint32_t modtaboff; /* file offset to module table */
uint32_t nmodtab; /* number of module table entries */
uint32_t extrefsymoff; /* offset to referenced symbol table
uint32_t nextrefsyms; /* number of referenced symbol table entries */
uint32_t indirectsymoff; /* file offset to the indirect symbol table */
uint32_t nindirectsyms; /* number of indirect symbol table entries */
uint32_t extreloff; /* offset to external relocation entries
uint32_t nextrel; /* number of external relocation entries
uint32_t locreloff; /* offset to local relocation entries */
uint32_t nlocrel; /* number of local relocation entries */
};
- ilocalsym、iextdefsym、iundefsym把符号表分为三个区域，ilocalsym 本地符号仅用于调试，iextdefsym可执行文件定义的符号，iundefsym可执行文件里没有定义的
- tocoff,目录偏移，该内容只有在动态分享库中存在。主要作用是把符号和定义它的模块对应起来。
- modtaboff:为了支持“模块”（整个对象文件）的动态绑定，符号表必须知道文件创建的模块。该内容只有在动态分享库中存在。
- extrefsymoff：为了支持动态绑定模块，每个模块都有一个引用符号表，符号表里存放着每个模块所引用的符号（定义的和没有定义的）。该表指针动态库中存在。
- indirectsymoff：如果 section 中有符号指针或者桩（stub）,section中的reserved1存放该表的下标。间接符号表，只是存放一些32位小标，这些下标执行符号表。
- extreloff：每个模块都有一个重定义外部符号表。仅在动态库中存在
- locreloff：重定义本地符号表，由于只是在调试中用，所以不必更加模块分组。
LC_LOAD_DYLIB
struct dylib {
union lc_str name; /* library's path name */
uint32_t timestamp; /* library's build time stamp */
uint32_t current_version; /* library's current version number */
uint32_t compatibility_version; /* library's compatibility vers number*/
};
struct dylib_command {
uint32_t cmd; /* LC_ID_DYLIB, LC_LOAD_{,WEAK_}DYLIB,
LC_REEXPORT_DYLIB */
uint32_t cmdsize; /* includes pathname string */
struct dylib dylib; /* the library identification */
};
dylib:说明了动态链接器的地址，创建的时间，版本号
LC_UUID
struct uuid_command {
uint32_t cmd; /* LC_UUID */
uint32_t cmdsize; /* sizeof(struct uuid_command) */
uint8_t uuid[16]; /* the 128-bit uuid */
};
LC_VERSION_MIN_MACOSX
struct entry_point_command {
uint32_t cmd; /* LC_MAIN only used in MH_EXECUTE filetypes */
uint32_t cmdsize; /* 24 */
uint64_t entryoff; /* file (__TEXT) offset of main() */
uint64_t stacksize;/* if not zero, initial stack size */
};
- entryoff:main 函数的位置
- stacksize初始化栈的大小，通过-stack_size设置，默认为0
LC_LOAD_DYLIB
struct dylib_command {
uint32_t cmd; /* LC_ID_DYLIB, LC_LOAD_{,WEAK_}DYLIB,
LC_REEXPORT_DYLIB */
uint32_t cmdsize; /* includes pathname string */
struct dylib dylib; /* the library identification */
};
dylib：指出需要加载的动态库的路径，版本号
LC_FUNCTION_STARTS
struct linkedit_data_command {
uint32_t cmd; /* LC_CODE_SIGNATURE, LC_SEGMENT_SPLIT_INFO,
LC_FUNCTION_STARTS, LC_DATA_IN_CODE,
LC_DYLIB_CODE_SIGN_DRS or
LC_LINKER_OPTIMIZATION_HINT. */
uint32_t cmdsize; /* sizeof(struct linkedit_data_command) */
uint32_t dataoff; /* file offset of data in __LINKEDIT segment */
uint32_t datasize; /* file size of data in __LINKEDIT segment */
};
dataoff:记录入口函数地址数据在文件的偏移
符号表
struct nlist_64 {
union {
uint32_t n_strx; /* index into the string table */
} n_un;
uint8_t n_type; /* type flag, see below */
uint8_t n_sect; /* section number or NO_SECT */
uint16_t n_desc; /* see <mach-o/stab.h> */
uint64_t n_value; /* value of this symbol (or stab offset) */
};
- n_un:在字符串标中的下标
- n_type：分为三个部分 #define N_EXT 0x01 代表该符号是否对外部可见 #define N_TYPE 0x0e 0x0代表未定义，0x2代表了绝对引用，（静态库里的符号），0xe，该符号已经被定义了，此时 n_value 为 section 的下标。0xc，该符号被定义在动态库里。0xa，间接的符号引用
- n_desc:标识该符号是否延迟加载，是否为弱引用等
- n_value：符号的装载地址
字符串表StringTable
其就是一个字符数组，用来存放所有变量的名字。
