概述

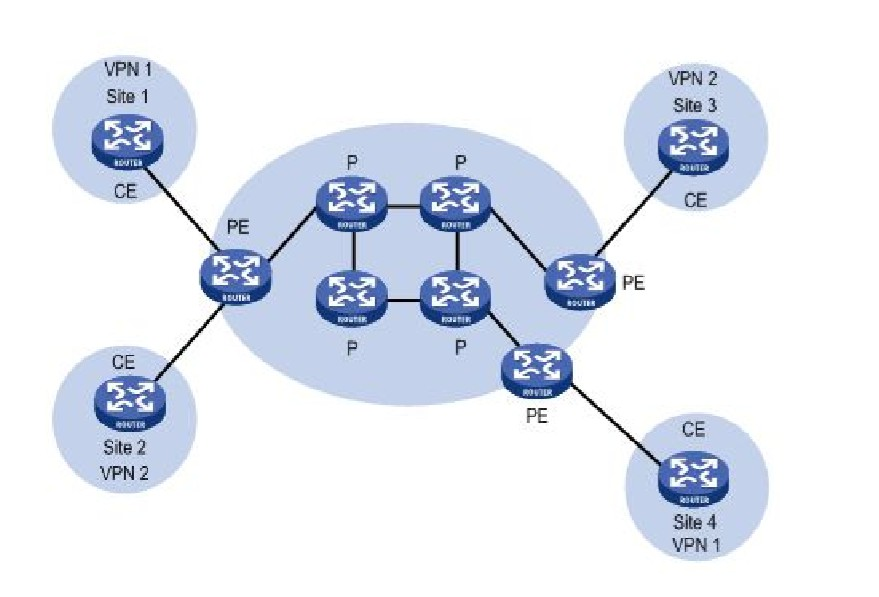

MPLSL3VPN是服务提供商VPN解决方案中一种基于PE的L3VPN技术，它使用BGP在服务提供商骨干网上发布VPN路由，使用MPLS在服务提供商骨干网上转发VPN 报文。 MPLSL3VPN组网方式灵活、可扩展性好，并能够方便地支持MPLSQoS和MPLSTE，因此得到越来越多的应用。 MPLS L3VPN 模型由三部分组成：CE、PE和P。
CE（CustomerEdge）设备：用户网络边缘设备，有接口直接与SP（Service Provider，服务提供商）相连。CE 可以是路由器或交换机，也可以是一台主机。CE“感知”不到VPN的存在，也不需要必须支持MPLS。
PE（Provider Edge）路由器：服务提供商边缘路由器，是服务提供商网 络的边缘设备，与用户的CE直接相连。在MPLS网络中，对VPN 的所有处理都发生在PE 上。
P（Provider）路由器：服务提供商网络中的骨干路由器，不与CE直接相 连。P设备只需要具备基本MPLS转发能力。
CE和PE 的划分主要是根据SP与用户的管理范围，CE和PE 是两者管理范围的边界。
CE设备通常是一台路由器，当CE 与直接相连的PE 建立邻接关系后，CE把本站点的 VPN路由发布给PE，并从PE学到远端VPN 的路由。CE与PE之间使用BGP/IGP交换路 由信息，也可以使用静态路由。
PE从CE 学到CE 本地的VPN 路由信息后，通过BGP与其它PE交换VPN 路由信息。 PE路由器只维护与它直接相连的VPN 的路由信息，不维护服务提供商网络中的所有 VPN 路由。
P路由器只维护到PE的路由，不需要了解任何VPN 路由信息。
当在MPLS骨干网上传输VPN流量时，入口PE 做为Ingress LSR（Label Switch Router，标签交换路由器），出口PE做为 Egress LSR，P路由器则做为Transit LSR。
基本概念
1. Site
在介绍VPN 时经常会提到“Site”，Site（站点）的含义可以从下述几个方面理解：
Site是指相互之间具备IP连通性的一组IP系统，并且，这组IP系统的IP 连通性不需通过服务提供商网络实现；
Site的划分是根据设备的拓扑关系，而不是地理位置，尽管在大多数情况 下一个Site中的设备地理位置相邻；
一个 Site中的设备可以属于多个VPN，换言之，一个Site可以属于多个 VPN；
Site通过CE 连接到服务提供商网络，一个Site可以包含多个CE，但一个 CE只属于一个Site。
对于多个连接到同一服务提供商网络的Sites，通过制定策略，可以将它们划分为不同 的集合（set），只有属于相同集合的Sites之间才能通过服务提供商网络互访，这种集合 就是VPN。
2. 地址空间重叠
VPN是一种私有网络，不同的VPN独立管理自己使用的地址范围，也称为地址空间 （Address Space）。
不同VPN的地址空间可能会在一定范围内重合，比如，VPN1 和VPN2 都使用了 10.110.10.0/24网段的地址，这就发生了地址空间重叠（OverlappingAddressSpaces）。
3. VPN实例
在MPLSVPN 中，不同VPN 之间的路由隔离通过VPN 实例（VPN-instance）实现。 PE为每个直接相连的Site建立并维护专门的VPN 实例。VPN 实例中包含对应Site的 VPN成员关系和路由规则。如果一个 Site中的用户同时属于多个VPN，则该 Site的VPN 实例中将包括所有这些VPN的信息。
为保证VPN 数据的独立性和安全性，PE 上每个VPN 实例都有相对独立的路由表和 LFIB（Label Forwarding Information Base，标签转发表）。
具体来说，VPN 实例中的信息包括：标签转发表、IP路由表、与VPN 实例绑定的接 口以及VPN 实例的管理信息。VPN实例的管理信息包括RD（RouteDistinguisher，路由 标识符）、路由过滤策略、成员接口列表等。
4.VPN-IPv4地址
传统BGP无法正确处理地址空间重叠的VPN 的路由。假设VPN1 和VPN2 都使用了 10.110.10.0/24网段的地址，并各自发布了一条去往此网段的路由，BGP将只会选择其中 一条路由，从而导致去往另一个VPN的路由丢失。
PE路由器之间使用MP-BGP来发布VPN 路由，并使用VPN-IPv4 地址族来解决上述 问题。

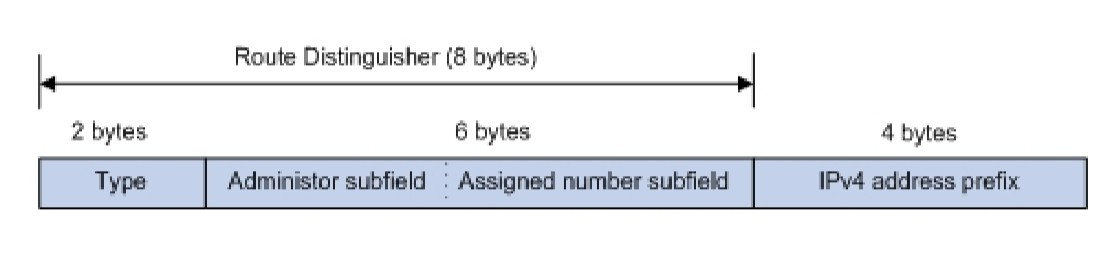

VPN-IPv4 地址共有12个字节，包括8字节的RD和4字节的IPv4 地址前缀。
PE从CE 接收到普通IPv4 路由后，需要将这些私网VPN路由发布给对端PE。私网路 由的独立性是通过为这些路由附加RD实现的。
SP可以独立地分配RD，但必须保证RD的全局唯一性。这样，即使来自不同服务提供 商的VPN使用了同样的IPv4地址空间，PE 路由器也可以向各VPN 发布不同的路由。
建议为PE上每个VPN 实例配置专门的RD，以保证到达同一CE的路由都使用相同的 RD。RD为0的VPN-IPv4 地址相当于全局唯一的IPv4 地址。
RD的作用是添加到一个特定的IPv4 前缀，使之成为全局唯一的VPN IPv4 前缀。
RD或者是与自治系统号（ASN）相关的，在这种情况下，RD是由一个自治系统号和 一个任意的数组成；或者是与IP地址相关的，在这种情况下，RD是由一个IP地址和一个 任意的数组成。
RD有三种格式，通过2字节的Type字段区分：
Type 为0时，Administrator子字段占2字节，Assigned number子字 段占4字节，格式为：16bits自治系统号:32bits用户自定义数字。例如：100:1
Type 为1时，Administrator子字段占4字节，Assigned number子字 段占2字节，格式为：32bitsIPv4地址:16bits用户自定义数字。例如：172.1.1.1:1
Type 为2时，Administrator子字段占4字节，Assigned number子字 段占2字节，格式为：32bits自治系统号：16bits用户自定义数字，其中的自治系统号最 小值为65536。例如：65536:1
为保证RD的全局唯一性，建议不要将Administrator子字段的值设置为私有AS号或 私有IP地址。
5. VPN Target属性
MPLSL3VPN 使用BGP扩展团体属性——VPN Target（也称为RouteTarget）来控 制VPN 路由信息的发布。
PE路由器上的VPN 实例有两类VPN Target 属性：
Export Target属性：在本地PE 将从与自己直接相连的Site学到的 VPN-IPv4 路由发布给其它PE 之前，为这些路由设置Export Target属性；
Import Target属性：PE 在接收到其它PE路由器发布的VPN-IPv4 路由 时，检查其Export Target属性，只有当此属性与PE上VPN实例的Import Target属性 匹配时，才把路由加入到相应的VPN路由表中。 也就是说，VPN Target属性定义了一条VPN-IPv4 路由可以为哪些Site所接收，PE 路由器可以接收哪些Site发送来的路由。
与RD类似，VPN Target也有三种格式：
16bits 自治系统号:32bits用户自定义数字，例如：100:1。
32bits IPv4 地址:16bits用户自定义数字，例如：172.1.1.1:1。
32bits 自治系统号：16bits用户自定义数字，其中的自治系统号最小值为 65536。例如：65536:1。
6. MP-BGP
MP-BGP（Multiprotocol extensions for BGP-4）在PE路由器之间传播VPN组成 信息和路由。MP-BGP向下兼容，既可以支持传统的IPv4地址族，又可以支持其他地址族 （比如VPN-IPv4 地址族）。使用MP-BGP既确保VPN 的私网路由只在VPN 内发布，又 实现了MPLS VPN成员间的通信。
7. 路由策略（Routing Policy）
在通过入口、出口扩展团体来控制VPN 路由发布的基础上，如果需要更精确地控制 VPN路由的引入和发布，可以使用入方向或出方向路由策略。 入方向路由策略根据路由的VPN Target属性进一步过滤可引入到VPN实例的路由， 它可以拒绝接收引入列表中的团体选定的路由，而出方向路由策略则可以拒绝发布输出列表 中的团体选定的路由。 VPN实例创建完成后，可以选择是否需要配置入方向或出方向路由策略。
8. 隧道策略（Tunneling Policy）
隧道策略用于选择给特定VPN 实例的报文使用的隧道。 隧道策略是可选配的，VPN实例创建完成后，就可以配置隧道策略。缺省情况下，选 择LSP做为隧道，不进行负载分担（负载分担条数为1）。另外，隧道策略只在同一AS域 内生效。
报文转发
在基本MPLSL3VPN 应用中（不包括跨域的情况），VPN 报文转发采用两层标签方式：
第一层（外层）标签在骨干网内部进行交换，指示从PE到对端PE的一条 LSP。VPN 报文利用这层标签，可以沿LSP到达对端PE；
第二层（内层）标签在从对端PE到达CE 时使用，指示报文应被送到哪个 Site，或者更具体一些，到达哪一个CE。这样，对端PE根据内层标签可以找到转发报文的 接口。
特殊情况下，属于同一个VPN 的两个Site连接到同一个PE，这种情况下只需要知道 如何到达对端CE。

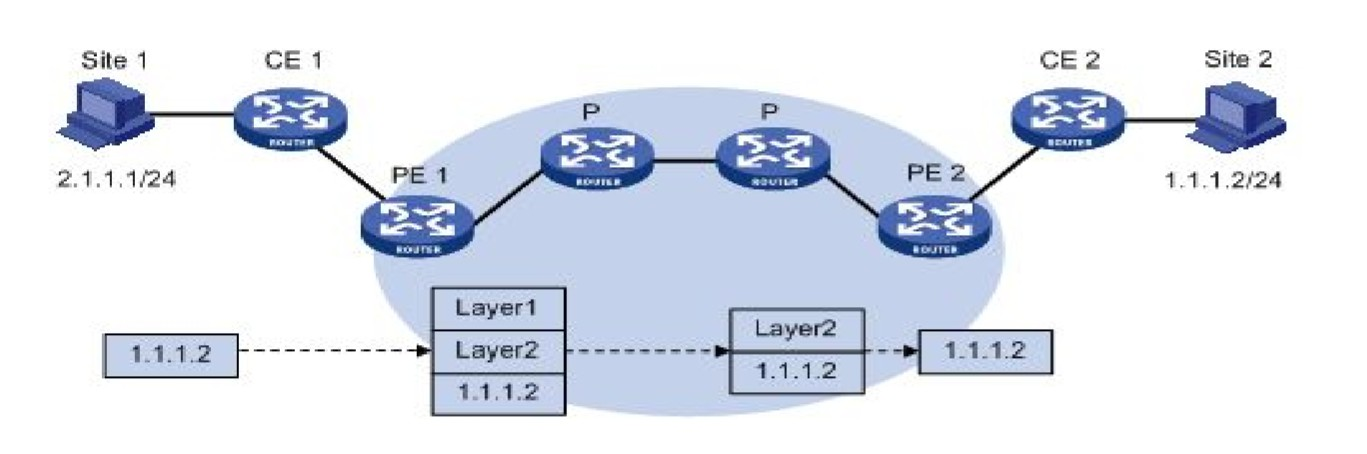

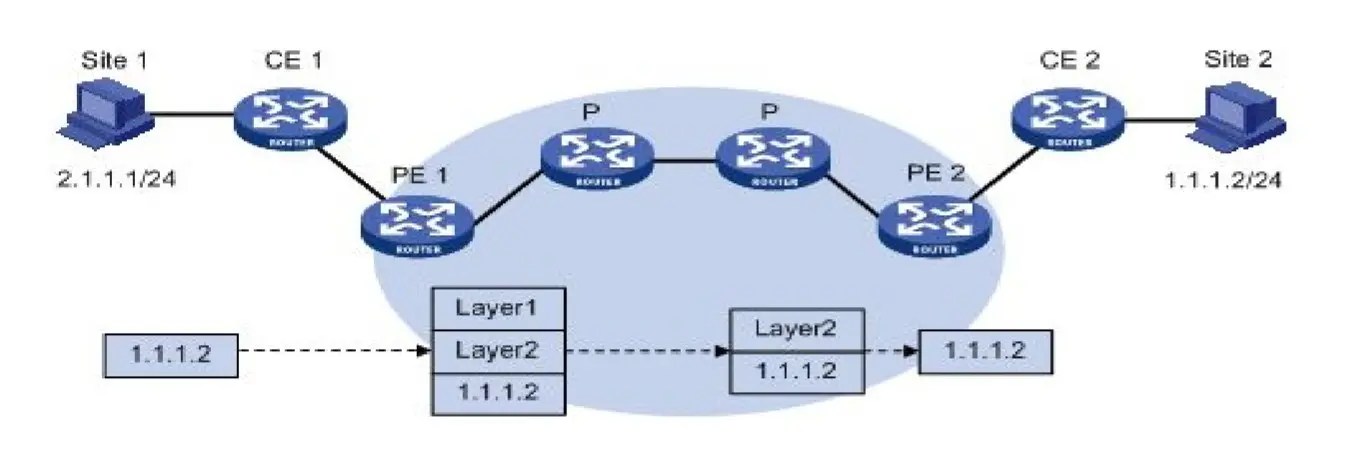

- Site 1发出一个目的地址为1.1.1.2的IP报文，由CE 1将报文发送至PE 1。
- PE1根据报文到达的接口及目的地址查找VPN 实例表项，匹配后将报文转发 出去，同时打上内层和外层两个标签。
- MPLS网络利用报文的外层标签，将报文传送到PE 2（报文在到达PE 2前一 跳时已经被剥离外层标签，仅含内层标签）。
- PE2根据内层标签和目的地址查找VPN 实例表项，确定报文的出接口，将报 文转发至CE 2。
- CE 2根据正常的IP转发过程将报文传送到目的地。
路由信息发布
在基本MPLSL3VPN 组网中，VPN 路由信息的发布涉及CE和PE，P路由器只维护骨 干网的路由，不需要了解任何VPN路由信息。PE路由器也只维护与它直接相连的VPN 的 路由信息，不维护所有VPN路由。因此，MPLS L3VPN 网络具有良好的可扩展性。
VPN路由信息的发布过程包括三部分：本地CE到入口PE、入口PE到出口PE、出口 PE到远端CE。完成这三部分后，本地CE与远端CE之间将建立可达路由，VPN 私网路由 信息能够在骨干网上发布。
下面分别对这三部分进行介绍。
- 本地CE到入口PE的路由信息交换
CE与直接相连的PE 建立邻接关系后，把本站点的VPN 路由发布给PE。 CE与PE 之间可以使用静态路由、RIP、OSPF、IS-IS或EBGP。无论使用哪种路由协 议，CE发布给PE 的都是标准的IPv4路由。
- 入口PE 到出口PE的路由信息交换
PE从CE 学到VPN 路由信息后，为这些标准IPv4路由增加RD和VPN Target属性， 形成VPN-IPv4 路由，存放到为CE 创建的VPN 实例中。 入口PE通过MP-BGP把VPN-IPv4 路由发布给出口PE。出口PE根据 VPN-IPv4 路 由的ExportTarget属性与自己维护的VPN 实例的Import Target属性，决定是否将该路 由加入到VPN实例的路由表。 PE之间通过IGP来保证内部的连通性。
- 出口PE 到远端CE的路由信息交换
远端CE有多种方式可以从出口PE学习VPN 路由，包括静态路由、RIP、OSPF、IS-IS 和EBGP，与本地CE 到入口PE 的路由信息交换相同。
