前言

在Web相关的问题中，从输入URL到整个页面加载展示到用户面前这个问题是绕不开的，它主要涉及到网络请求与客户端渲染两个步骤

  1. 网络请求
    1. DNS解析
    2. TCP连接建立
    3. SSL/TLS隧道建立(HTTPS)
    4. 发送HTTP请求
    5. 返回HTTP报文
    6. 断开SSL/TLS隧道
    7. 关闭TCP连接
  2. 客户端渲染

本文主要介绍一下其中的网络请求部分。

DNS解析

相比较于IP地址，以字符串来表示的域名更加符合人类的记忆习惯，因此用户通常使用域名来访问资源，而非IP地址。DNS提供域名与IP的映射服务，解析用户输入的域名为真实IP地址进行访问。

解析流程

  1. 首先浏览器会查询自身的DNS缓存，此处缓存时间较短，Chrome只有1分钟。
  2. 如果浏览器的缓存里没有找到的话，则搜索系统自身的DNS缓存。
  3. 浏览器如果在上述缓存里没有找到对应的条目，则查找本地Host文件，如果在Host文件中查找到对应的IP的话，则使用这个IP。
  4. 如果在上一步未命中，则向本地DNS服务器发起请求，查询域名对应的IP地址。请求到达服务器后，DNS服务器会首先查询缓存，如果命中，则返回IP地址
  5. 如果没有找到的话，本地DNS服务器会以递归查询的方式依次向根域名服务器、顶级域名服务器、权威域名服务器发起查询请求，直到获取到IP地址
  6. 本地DNS服务器会将IP地址返回给浏览器并存入缓存，方便下次查询。

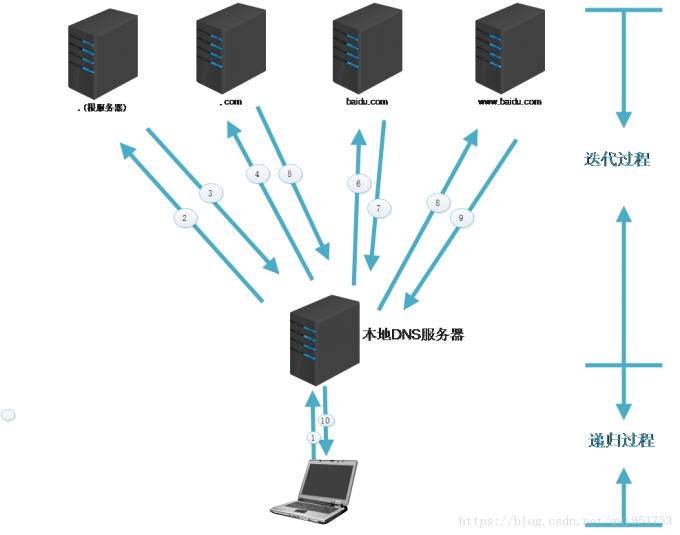

查询流程

性能优化

DNS prefetch：在代码中，经常将一些静态资源放在CDN中，每个CDN地址都要去做下DNS解析，这个会浪费时间，可以通过预先进行DNS解析，然后在请求的时候，DNS已经解析完成就不用等待了。

<!--在head标签中，放在前面-->
<link rel="dns-prefetch" href="//test.com">

TCP连接建立

TCP协议位于传输层，负责提供可靠的字节流服务。

字节流服务：为了方便传输，将大块数据分割成以报文段为单位的数据包进行管理。

可靠的传输服务：将数据准确可靠地传输给对方

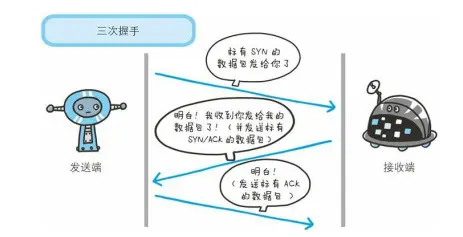

为了确保数据传输服务的可靠性，TCP协议采用了三次握手策略：

  1. 发送端首先发送一个带有SYN标志的数据包给接收端
  2. 接收端收到后，回传一个带有SYN/ACK标志的数据包传达确认信息
  3. 发送端再次回传一个带有ACK标志的数据包，握手结束

如果上述过程中某个阶段中断，则TCP协议会再次以相同的次序进行握手操作建立连接

三步握手的目的是让两方都确认对方能够发送接收数据：

  1. 发送端发出，接收端接收，接收端知道发送端能发送数据
  2. 接收端发出，发送端接收，发送端知道接收端能发送及接收数据
  3. 发送端发出，接收端接收，接收端知道发送端能接收数据

SSL/TLS隧道建立（HTTPS）

说到SSL/TLS需要首先介绍下HTTPS，HTTPS是加上了加密处理、认证机制以及完整性保护的HTTP，它并非是应用层的一种新协议，而是将HTTP通信接口部分使用SSL/TLS协议代替。通常，HTTP会直接和TCP进行通信，而加上这部分处理后，则演变为先和SSL/TLS通信，再由SSL/TLS和TCP进行通信了，相当于加了一层SSL/TLS外壳的HTTP。

SSL协议，是一种安全传输协议，最初是由 Netscape 在1996年发布，由于一些安全的原因SSL v1.0和SSL v2.0都没有公开，直到1996年的SSL v3.0。TLS是SSL v3.0的升级版，目前市面上所有的HTTPS都是用的是TLS，而不是SSL。

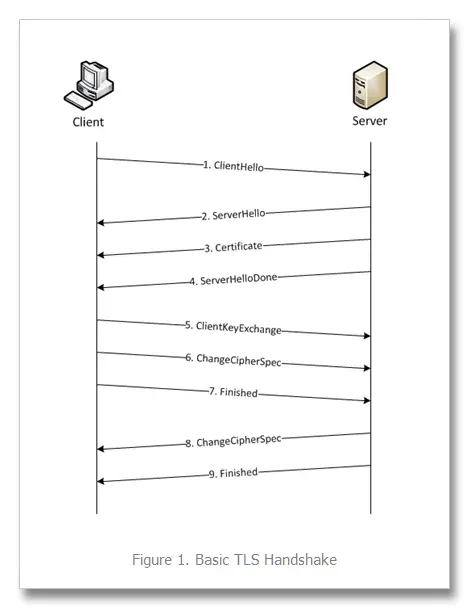

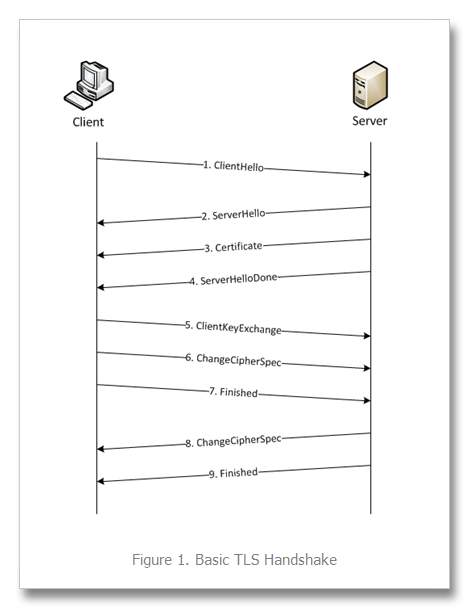

SSL/TLS是独立于HTTP的协议，也可以用于其他应用层的协议上，具体的加密等功能本文不做深入探讨，在这里讲一下SSL/TLS隧道建立的过程（四次握手）：

第一次握手

  1. 客户端发送Client Hello报文开始TLS/SSL通信。报文中包含客户端支持的TLS/SSL的指定版本以及加密组件列表

第二次握手

  1. 服务端支持TLS/SSL通信时，会返回Server Hello报文。里面同样包含支持的TLS/SSL的指定版本以及加密组件列表
  2. 服务端发送Certificate报文，报文中包含公开密钥证书
  3. 服务端发送Server Hello Done报文通知客户端，TLS/SSL初步握手协商结束

第三次握手

  1. 客户端发送Client Key Exchange报文，报文中包含随机密码串，该报文使用第一次握手步骤3中的公开密钥进行加密
  2. 客户端继续发送Change Cipher Spec报文，该报文负责告知后续通信的加密密码串方式
  3. 客户端发送Finished报文，报文包含连接至今全部报文的整体校验值。本次握手是否成功，要以服务器能否正确解密该报文为判断标准

第四次握手

  1. 服务端发送Change Cipher Spec报文
  2. 服务端发送Finished报文，SSL/TLS通信隧道建立。后续开始发送HTTP请求


发送HTTP请求

HTTP协议属于TCP/IP族协议，用于主机之间的网络通信。

缓存机制

首次请求

  1. HTTP首次发起请求时，会先由浏览器查看是否有缓存数据
  2. 在确认无缓存数据后向服务器发起请求
  3. 服务器会返回数据以及缓存规则，浏览器在接收后存储缓存的数据以及相应的缓存规则

缓存机制下的请求

HTTP的缓存主要分为两种：

  • 强缓存：请求的资源在缓存中未过期时，不与服务器进行交互，直接使用缓存中的数据
  • 协商缓存：当强缓存过期未命中或者Cache-Control中有must-revalidate标识表示每次必须验证资源状态时，使用协商缓存去处理缓存文件。从缓存数据库中取出缓存的标识，向服务器发送请求验证请求的数据是否更新，如果已经更新则返回新的数据，如果未更新则使用缓存中的数据

整体流程

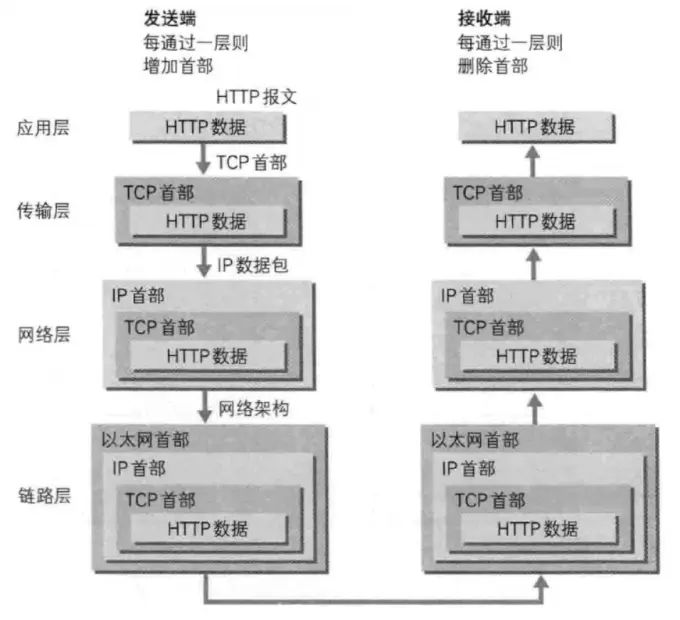

协议层传输过程

利用TCP/IP协议族进行网络通信时，会通过分层顺序与对方进行通信。发送端从应用层往下走，接收端则往应用层往上走。

  1. 首先作为发送端的客户端在应用层（HTTP协议）发出HTTP请求，获取 Web 页面
  2. 接着，为了传输方便，在传输层（TCP 协议）把从应用层处收到的数据（HTTP 请求报文）进行分割，并在各个报文上打上标记序号及端口号后转发给网络层。
  3. 在网络层（IP 协议），增加作为通信目的地的 MAC 地址后转发给链路层。这样一来，发往网络的通信请求就准备齐全了
  4. 接收端的服务器在链路层接收到数据，按序往上层发送，一直到应用层。当传输到应用层，才能算真正接收到由客户端发送过来的 HTTP 请求。

返回HTTP报文

返回状态码标识请求结果

  • 2XX：请求被正常处理
  • 3XX：浏览器需要执行某些特殊的处理以正确处理请求
  • 4XX：客户端发生错误，请求未能成功
  • 5XX：服务器端发生错误，请求未能成功

断开SSL/TLS隧道

SSL/TLS隧道的断开由客户端发起，通过发送close_notify报文断开

关闭TCP连接

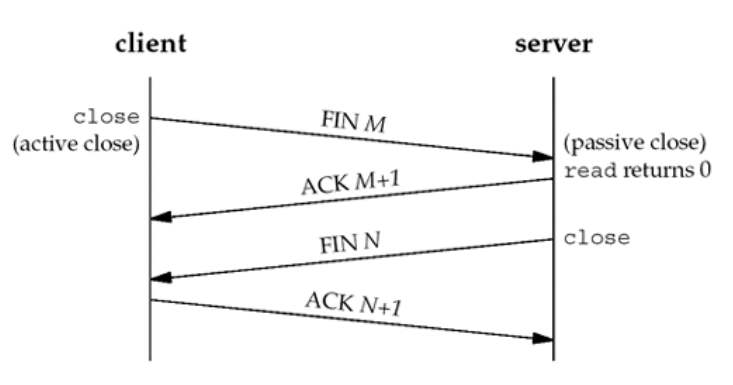

在关闭连接时，TCP通信双方一共需要操作四次，称为四次挥手：

  1. 客户端向服务端发送FIN标记的报文
  2. 服务端收到客户端发送的报文后，发送一个包含确认序号ACK的报文
  3. 服务端向客户端发送FIN标记报文
  4. 客户端在收到FIN标记报文后，会向服务端发送确认序号ACK报文，然后经过两个MSL时长后断开连接

MSL(Maximum Segment Lifetime)：最大报文生存时间，指报文发送和接收的最长时间


第二次挥手时，服务端可能还有数据报文需要发送，因此会先发送ACK报文告知客户端已知悉要断开请求，在处理完数据报文后会发送FIN报文给客户端，这样就保证了数据通信的正常可靠性。
