1. 前言
他来了，他来了，他带着黄油刀走来了。
谁说不想学习的？（狗头）
2. 介绍
来自官网的介绍：
Field and method binding for Android views
也就是说 这的库是 关于Android视图中方法和变量的绑定。
不过在Github中也出现了一句提示：
Development on this tool is winding down. Please consider switching to view binding in the coming months
大概意思就是 使用这个工具开发的人在变少，建议使用数据绑定。
不过我们还是要来学习一个他的源码。
3. 正文
3.1 bind方法
简单使用案例：
class ExampleActivity extends Activity {
@BindView(R.id.title) TextView title;
@BindView(R.id.subtitle) TextView subtitle;
@BindView(R.id.footer) TextView footer;
@Override public void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.simple_activity);
ButterKnife.bind(this);
// TODO Use fields...
}}
让我们直接进入到bind方法中去：
@NonNull @UiThread
public static Unbinder bind(@NonNull Object target, @NonNull View source) {
Class<?> targetClass = target.getClass();
Constructor<? extends Unbinder> constructor = findBindingConstructorForClass(targetClass);
if (constructor == null) {
return Unbinder.EMPTY;
}
try {
// 在这里使用了反射
return constructor.newInstance(target, source);
} catch (IllegalAccessException e) {
throw new RuntimeException("Unable to invoke " + constructor, e);
} catch (InstantiationException e) {
throw new RuntimeException("Unable to invoke " + constructor, e);
} catch (InvocationTargetException e) {
Throwable cause = e.getCause();
if (cause instanceof RuntimeException) {
throw (RuntimeException) cause;
}
if (cause instanceof Error) {
throw (Error) cause;
}
throw new RuntimeException("Unable to create binding instance.", cause);
}
}
我们可以看到会通过 findBindingConstructorForClass() 方法去拿到构造器constructor，constructor会通过反射的方式拿到实例，现在让我们来具体的看看 findBindingConstructorForClass() 这个方法：
private static Constructor<? extends Unbinder> findBindingConstructorForClass(Class<?> cls) {
Constructor<? extends Unbinder> bindingCtor = BINDINGS.get(cls);
if (bindingCtor != null || BINDINGS.containsKey(cls)) {
return bindingCtor;
}
String clsName = cls.getName();
// 如果是 java文件、androidx、android的文件就不进行处理
if (clsName.startsWith("android.") || clsName.startsWith("java.")
|| clsName.startsWith("androidx.")) {
return null;
}
try {
// 在这里会加载一个 clsName_ViewBinding类的class对象
Class<?> bindingClass = cls.getClassLoader().loadClass(clsName + "_ViewBinding");
// 在这里获取到clsName_ViewBinding类的构造器对象
bindingCtor = (Constructor<? extends Unbinder>) bindingClass.getConstructor(cls, View.class);
} catch (ClassNotFoundException e) {
if (debug) Log.d(TAG, "Not found. Trying superclass " + cls.getSuperclass().getName());
bindingCtor = findBindingConstructorForClass(cls.getSuperclass());
} catch (NoSuchMethodException e) {
throw new RuntimeException("Unable to find binding constructor for " + clsName, e);
}
// 存入在缓存中
BINDINGS.put(cls, bindingCtor);
return bindingCtor;
}
可以看到我们会先从BINDINGS中获取Constructor，如果存在的话，就直接返回。
那么BINDINGS是什么呢？
static final Map<Class<?>, Constructor<? extends Unbinder>> BINDINGS = new LinkedHashMap<>();
其实也就是维持了一个LinkedHashMap的缓存，因为反射相对的来说还是会比较消耗性能，所以维持一个缓存来降低反射的调用。
可以看到我们最后会去找一个 clsName_ViewBinding类的实例，那么这个是什么呢？
我们可以反编译打开一个apk看看：
会发现在它的目录下会生成一个 clsName_ViewBinding的Java类：
public class MainActivity_ViewBinding implements Unbinder {
private MainActivity target;
private View view7f070023;
private View view7f070025;
public MainActivity_ViewBinding(MainActivity mainActivity) {
this(mainActivity, mainActivity.getWindow().getDecorView());
}
public MainActivity_ViewBinding(final MainActivity mainActivity, View view) {
this.target = mainActivity;
View findRequiredView = Utils.findRequiredView(view, R.id.button_click, "field 'buttonClick' and method 'onClick'");
mainActivity.buttonClick = (Button) Utils.castView(findRequiredView, R.id.button_click, "field 'buttonClick'", Button.class);
this.view7f070025 = findRequiredView;
findRequiredView.setOnClickListener(new DebouncingOnClickListener() {
public void doClick(View view) {
mainActivity.onClick(view);
}
});
View findRequiredView2 = Utils.findRequiredView(view, R.id.button_2, "method 'onClick'");
this.view7f070023 = findRequiredView2;
findRequiredView2.setOnClickListener(new DebouncingOnClickListener() {
public void doClick(View view) {
mainActivity.onClick(view);
}
});
}
public void unbind() {
MainActivity mainActivity = this.target;
if (mainActivity != null) {
this.target = null;
mainActivity.buttonClick = null;
this.view7f070025.setOnClickListener((View.OnClickListener) null);
this.view7f070025 = null;
this.view7f070023.setOnClickListener((View.OnClickListener) null);
this.view7f070023 = null;
return;
}
throw new IllegalStateException("Bindings already cleared.");
}
}
我们可以看到在ButterKnife.bind()中返回的构造对象应该就是这个 MainActivity_ViewBinding的对象。
我们进入到Utils#findRequiredView()的方法中：
public static View findRequiredView(View view, int i, String str) {
View findViewById = view.findViewById(i);
if (findViewById != null) {
return findViewById;
}
String resourceEntryName = getResourceEntryName(view, i);
throw new IllegalStateException("Required view '" + resourceEntryName + "' with ID " + i + " for " + str + " was not found. If this view is optional add '@Nullable' (fields) or '@Optional' (methods) annotation.");
}
可以看到内部也是使用findViewById来找寻对象的。
那么这个类是如何生成的呢？
3.2 ButterKnifeProcessor注解处理器
其实是ButterKnife 会通过自定义的注解处理器 ButterKnifeProcessor来对扫描到的注解进行处理，
然后通过javapoet来动态的生成代码，最后运行的时候，就可以通过bind方法来完成绑定了。
我们先来看看ButterKnifeProcessor的init()方法：
@Override public synchronized void init(ProcessingEnvironment env) {
super.init(env);
//.....
// 处理TypeMirror的工具类，用于取类信息
typeUtils = env.getTypeUtils();
// filer 可以用来创建文件
filer = env.getFiler();
//....
}
继续来看重写的方法getSupportedAnnotationTypes()：
@Override public Set<String> getSupportedAnnotationTypes() {
Set<String> types = new LinkedHashSet<>();
for (Class<? extends Annotation> annotation : getSupportedAnnotations()) {
types.add(annotation.getCanonicalName());
}
return types;
}
//-------------------
private Set<Class<? extends Annotation>> getSupportedAnnotations() {
Set<Class<? extends Annotation>> annotations = new LinkedHashSet<>();
annotations.add(BindAnim.class);
annotations.add(BindArray.class);
annotations.add(BindBitmap.class);
annotations.add(BindBool.class);
annotations.add(BindColor.class);
annotations.add(BindDimen.class);
annotations.add(BindDrawable.class);
annotations.add(BindFloat.class);
annotations.add(BindFont.class);
annotations.add(BindInt.class);
annotations.add(BindString.class);
annotations.add(BindView.class);
annotations.add(BindViews.class);
annotations.addAll(LISTENERS);
return annotations;
}
这些就是处理器能够处理的注解。
现在让我们进入到主要方法process方法中：
@Override public boolean process(Set<? extends TypeElement> elements, RoundEnvironment env) {
// 这里是拿到所有的注解信息
Map<TypeElement, BindingSet> bindingMap = findAndParseTargets(env);
// 通过循环的方式用javapoet来生成Java代码
for (Map.Entry<TypeElement, BindingSet> entry : bindingMap.entrySet()) {
TypeElement typeElement = entry.getKey();
BindingSet binding = entry.getValue();
JavaFile javaFile = binding.brewJava(sdk, debuggable);
try {
javaFile.writeTo(filer);
} catch (IOException e) {
error(typeElement, "Unable to write binding for type %s: %s", typeElement, e.getMessage());
}
}
return false;
}
让我们再次进入到 findAndParseTargets() 中：
private Map<TypeElement, BindingSet> findAndParseTargets(RoundEnvironment env) {
Map<TypeElement, BindingSet.Builder> builderMap = new LinkedHashMap<>();
Set<TypeElement> erasedTargetNames = new LinkedHashSet<>();
//...... 这里是一系列的对BindXXX的处理
// Process each @BindView element.
for (Element element : env.getElementsAnnotatedWith(BindView.class)) {
// we don't SuperficialValidation.validateElement(element)
// so that an unresolved View type can be generated by later processing rounds
try {
parseBindView(element, builderMap, erasedTargetNames);
} catch (Exception e) {
logParsingError(element, BindView.class, e);
}
}
// ......
｝
对注解一系列的处理后都放入到 builderMap.
我们可以来看看parseBindView() 的处理：
private void parseBindView(Element element, Map<TypeElement, BindingSet.Builder> builderMap,
Set<TypeElement> erasedTargetNames) {
TypeElement enclosingElement = (TypeElement) element.getEnclosingElement();
// 这里判断的是被注解的是否是 private 和 static
// 判断是否被注解在错误的包上
boolean hasError = isInaccessibleViaGeneratedCode(BindView.class, "fields", element)
|| isBindingInWrongPackage(BindView.class, element);
// Verify that the target type extends from View.
TypeMirror elementType = element.asType();
if (elementType.getKind() == TypeKind.TYPEVAR) {
TypeVariable typeVariable = (TypeVariable) elementType;
elementType = typeVariable.getUpperBound();
}
Name qualifiedName = enclosingElement.getQualifiedName();
Name simpleName = element.getSimpleName();
// 判断 是否是View 或者 接口
if (!isSubtypeOfType(elementType, VIEW_TYPE) && !isInterface(elementType)) {
if (elementType.getKind() == TypeKind.ERROR) {
note(element, "@%s field with unresolved type (%s) "
+ "must elsewhere be generated as a View or interface. (%s.%s)",
BindView.class.getSimpleName(), elementType, qualifiedName, simpleName);
} else {
error(element, "@%s fields must extend from View or be an interface. (%s.%s)",
BindView.class.getSimpleName(), qualifiedName, simpleName);
hasError = true;
}
}
if (hasError) {
return;
}
// Assemble information on the field.
int id = element.getAnnotation(BindView.class).value();
// 通过类元素判断build是否存在
BindingSet.Builder builder = builderMap.get(enclosingElement);
Id resourceId = elementToId(element, BindView.class, id);
if (builder != null) {
// 判断是否已经被绑定过了
String existingBindingName = builder.findExistingBindingName(resourceId);
if (existingBindingName != null) {
error(element, "Attempt to use @%s for an already bound ID %d on '%s'. (%s.%s)",
BindView.class.getSimpleName(), id, existingBindingName,
enclosingElement.getQualifiedName(), element.getSimpleName());
return;
}
} else {
// 创建一个新的build
builder = getOrCreateBindingBuilder(builderMap, enclosingElement);
}
String name = simpleName.toString();
TypeName type = TypeName.get(elementType);
boolean required = isFieldRequired(element);
builder.addField(resourceId, new FieldViewBinding(name, type, required));
// Add the type-erased version to the valid binding targets set.
erasedTargetNames.add(enclosingElement);
}
让我们再回到process方法中,通过binding.brewJava去生成一个Java类:
JavaFile brewJava(int sdk, boolean debuggable) {
TypeSpec bindingConfiguration = createType(sdk, debuggable);
return JavaFile.builder(bindingClassName.packageName(), bindingConfiguration)
.addFileComment("Generated code from Butter Knife. Do not modify!")
.build();
}
进入到createType() 中：
private TypeSpec createType(int sdk, boolean debuggable) {
TypeSpec.Builder result = TypeSpec.classBuilder(bindingClassName.simpleName())
.addModifiers(PUBLIC)
.addOriginatingElement(enclosingElement);
if (isFinal) {
result.addModifiers(FINAL);
}
if (parentBinding != null) {
result.superclass(parentBinding.getBindingClassName());
} else {
result.addSuperinterface(UNBINDER);
}
if (hasTargetField()) {
result.addField(targetTypeName, "target", PRIVATE);
}
// 这里是判断创建不同的构造方法
if (isView) {
result.addMethod(createBindingConstructorForView());
} else if (isActivity) {
result.addMethod(createBindingConstructorForActivity());
} else if (isDialog) {
result.addMethod(createBindingConstructorForDialog());
}
if (!constructorNeedsView()) {
// Add a delegating constructor with a target type + view signature for reflective use.
result.addMethod(createBindingViewDelegateConstructor());
}
result.addMethod(createBindingConstructor(sdk, debuggable));
if (hasViewBindings() || parentBinding == null) {
// 这里就是增加unbind方法
result.addMethod(createBindingUnbindMethod(result));
}
return result.build();
}
这里的一系列操作其实是为了javapoet生成java源文件做准备的。
然后在 javaFile.writeTo(filer) 中去生成了源文件。
3.2.1 总结
1. 可以看到butterKnife会在编译的时候扫描注解，然后通过自定义的ButterKnifeProcessor对注解的对象进行处理，最后通过javapoet生成java代码。
2. 然后调用ButterKnife的bind()方法，会找到生成的代码完成绑定，在其中完成一系列的操作。
3.3 Library中的R2文件

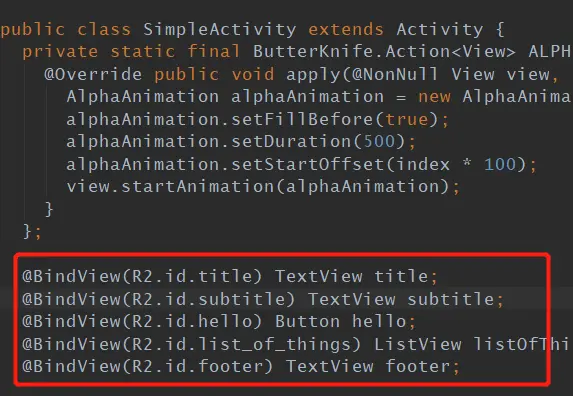

我们来看看butterknife源码中的sample中的library中的案例：
可以看到其中绑定的时候 R文件变成了R2，这是为什么呢？
我们先来看看主项目中的R文件和module中的R文件的区别：
- 主项目中创建一个资源文件，会在
R.java中添加一个静态常量。- 而在子项目中创建资源文件后，
R.java中自动添加的是静态变量而不是静态常量，这就导致需要需要用的常量的地方无法使用R.xxx的方式。
那么在butterknife中注解是需要用到R文件的静态变量怎么办呢？
butterknife是这样做的，创建一个R2文件，这个R2是R文件的复制，只是在所有的值上都添加了final，让所有的变量都变成了常量。然后在生成ViewBinding类的时候再替换回来。
而这个R2文件是作者通过gradle插件来完成的，也就是butterknife-gradle-plugin。

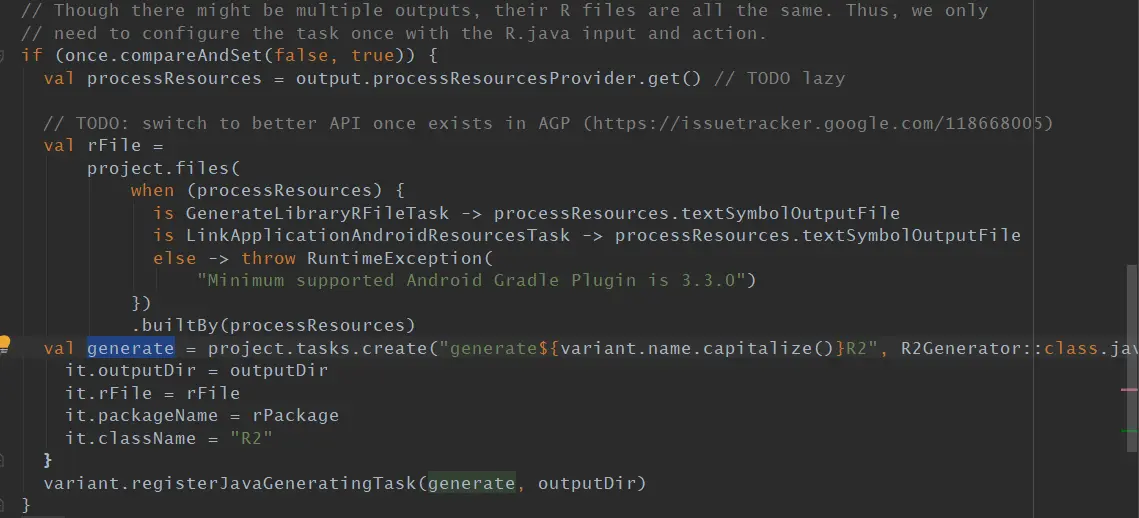

在plugin中的 ButterKnifePlugin：

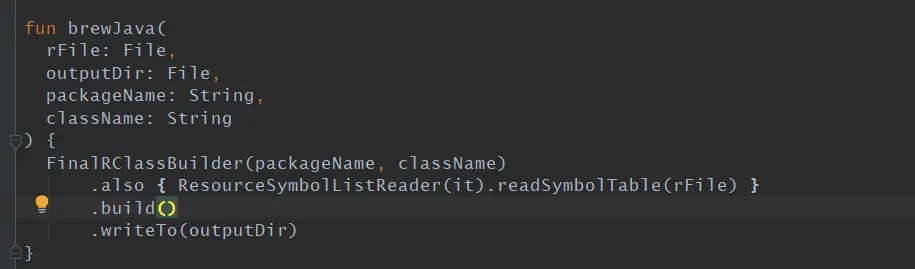

我们进入到 R2Generator中：
当task执行的时候，在这里javapoet会去生成代码。
关于R2的信息可以看看这个文章：
AOP 最后一块拼图 | AST 抽象语法树 —— 最轻量级的AOP方法
参考：
butterknife源码
