UINavigationBar组成

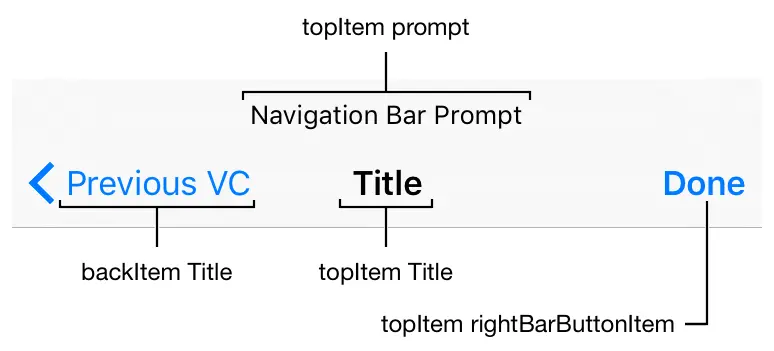

UINavigationBar 可以说是使用率比较高的控件了，在UINavigationController 中包含着它，查阅苹果官方文档可以看到UINavigationBar 上可以显示的内容，如图：
图1
左侧的 backItem Title，中间的 topItem Title，右侧topItem rightBarButtonItem，在顶部上方还有 topItem prompt，用单行来做解释说明。
UINavigationBar结构

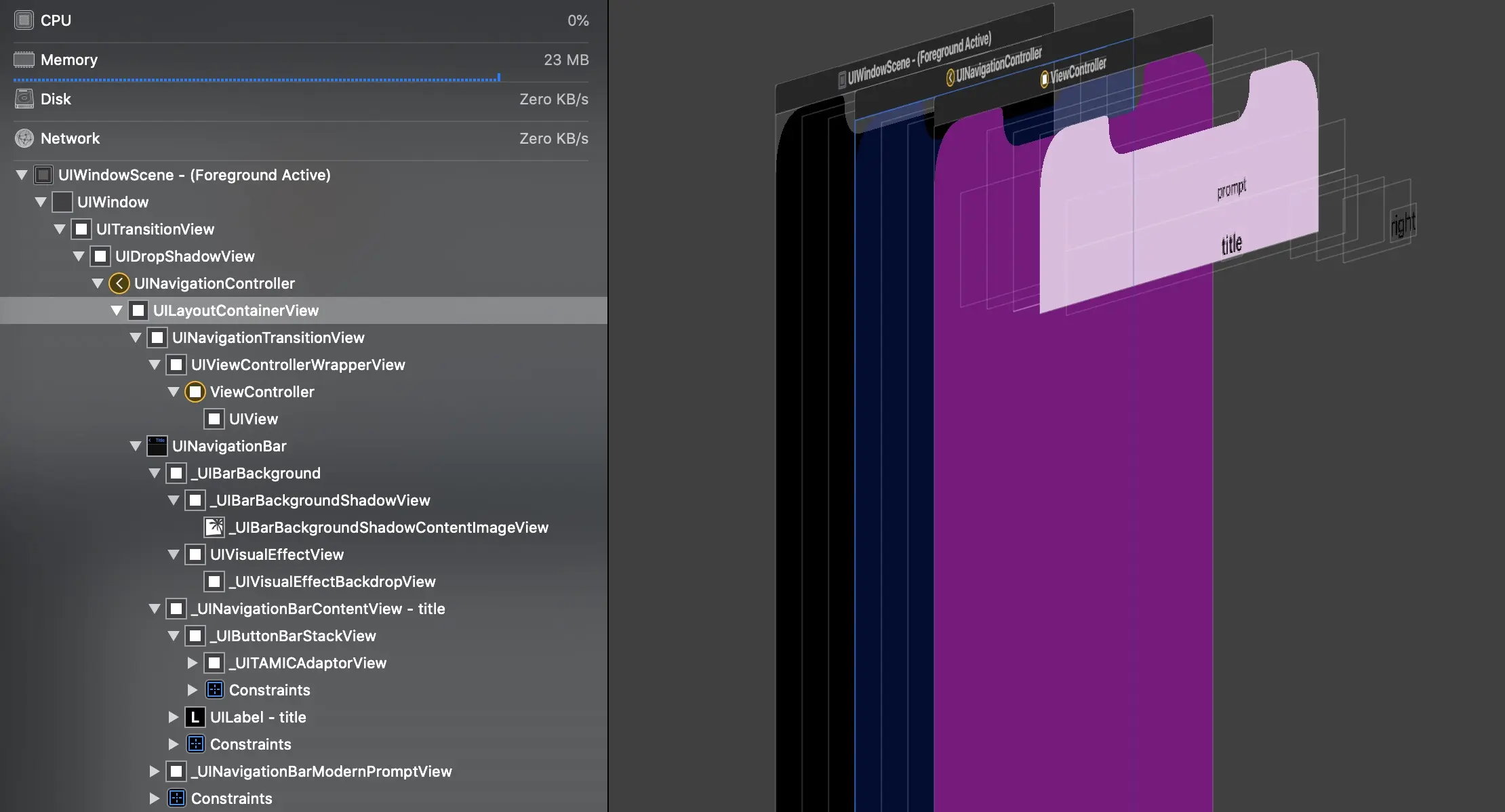

在了解一个控制的基础结构时候，可以利用 Xcode 的 View UI Hierarchy 工具方便查看控件内部的结构组成，如图：
图2
在测试 Demo 上可以看到，在设置了 topItem Title， rightBarButtonItem 和 topItem prompt 后，UINavigationBar 的结构如上图所示，我们可以只关注 UINavigationBar部分，它继承于UIView，属于 UINavigationController，在其内部有三部分，分别是 UIBarBackground，UINavigationBarContentVIew，UINavigationBarModernPromptView。接下来我分别用不同的颜色来区分各个视图的含义。
UIBarBackground
当将一个视图控制器 push 入栈后，在这个控制器的 - (void)viewDidLoad 方法中运行如下代码：
self.view.backgroundColor = [UIColor orangeColor];
self.navigationController.navigationBar.backgroundColor = [UIColor greenColor];
self.navigationController.navigationBar.barTintColor = [UIColor orangeColor];

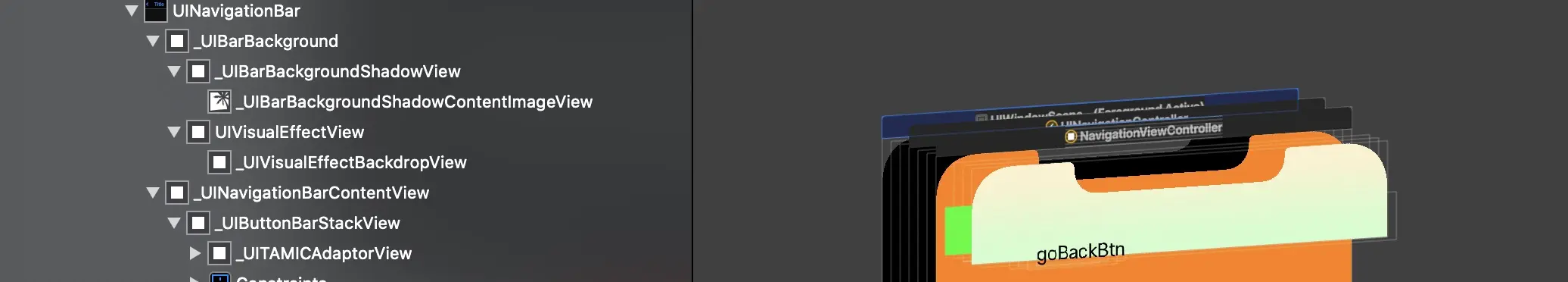

图3
分别点击视图层级对照右侧显示效果可以看到，我们设置的navigationBar.backgroundColor 其实是 UINavigationBar； UIBarBackgroundShadowContentImageView 是导航栏底部分分割线； 而我们设置导航栏的橙色区域缺显示在UIVisualEffectSubview中； UINavationBarContentView 是我们自定义的返回按钮存放的区域。
半透明设置

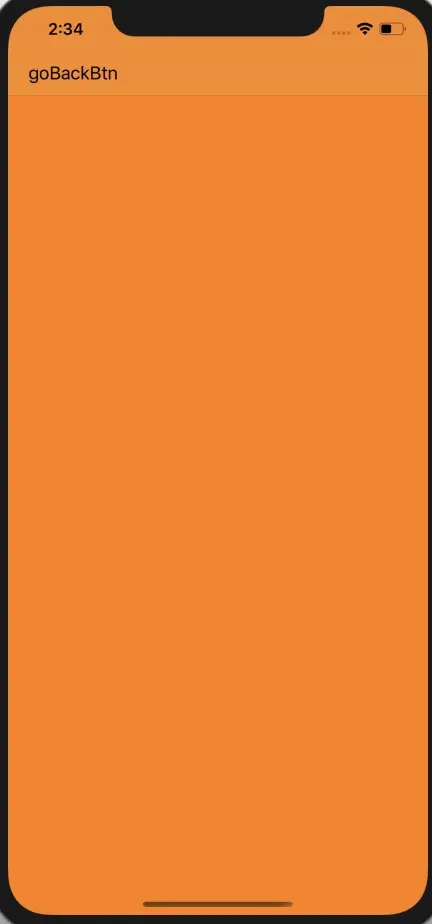

在运行模拟器的时候，发现同样是设置了相同的颜色，为什么导航栏的颜色比控制器视图的颜色浅一点呢？如图：
官方给出的设置是 translucent 属性设置，再添加一行代码后运行看下效果：
self.navigationController.navigationBar.translucent =NO;

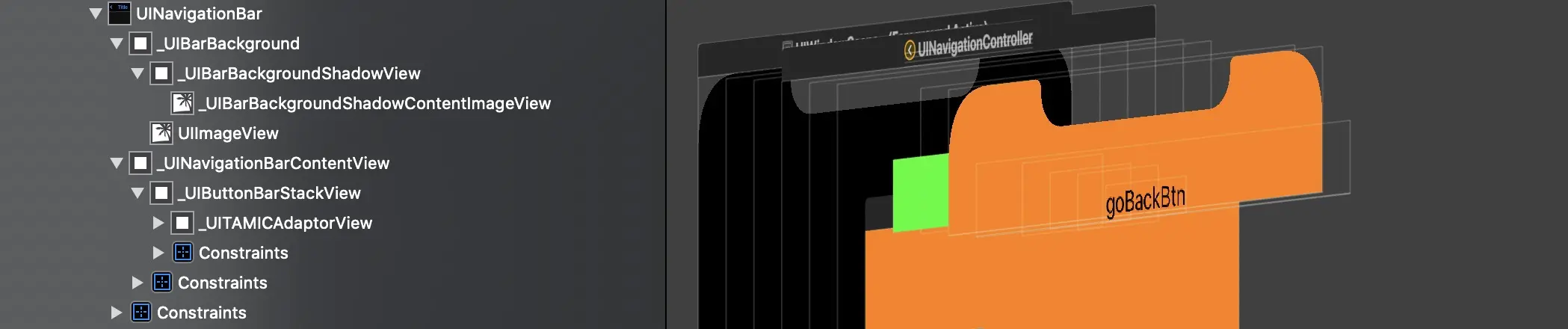

图5
我们发现UIVisualEffectView视图没了，而是一个ImageView代替了，并且在UIBarBackgroundShadowView上，没有在UIBarbackground视图上。 对照后才知道，半透明的效果原来是UIVisualEffectView的遮挡的效果。 当注释掉下面一行代码运行后
self.navigationController.navigationBar.barTintColor = [UIColor orangeColor];
图6
少了 UIVisualEffectSubview 两个视图，但是还有半透明效果，可以看到底层的绿色，因为模式 barStyle 是白色的，translucent 模式是 YES。如果要设置导航栏背景图又会是怎样的效果呢？我们运行一下代码再观察：

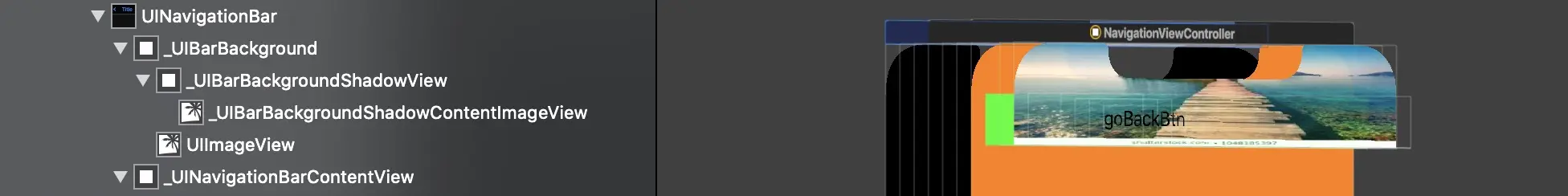

图7
此时和 translucent = NO 的效果一样，用一个imageView代替了UIVisualEffectView，位置也一样。还分别尝试了 translucent = YES，和 barTintColor 设置颜色的时候，效果还是一样。
还有一些变化要说明：
- 在设置了 translucent = NO，的时候，坐标原点的位置是从导航栏左下角开始计算。
- 设置 prompt 属性后，导航栏的高度发生了变化，多了30pt。
- 在自定义返回按钮后，侧滑的手势失效。网上有解决方案，主要代码如下：
//自定义左侧返回按钮后，侧滑无效问题修改
- (void)viewWillAppear:(BOOL)animated {
[super viewWillAppear:animated];
if (self.navigationController.childViewControllers.count > 1) {
self.gestureDelegate = self.navigationController.interactivePopGestureRecognizer.delegate;
self.navigationController.interactivePopGestureRecognizer.delegate = self;
}
}
- (void)viewWillDisappear:(BOOL)animated {
[super viewWillDisappear:animated];
self.navigationController.interactivePopGestureRecognizer.delegate = self.gestureDelegate;
}
- (BOOL)gestureRecognizerShouldBegin:(UIGestureRecognizer *)gestureRecognizer {
return self.navigationController.childViewControllers.count > 1;
}
- (BOOL)gestureRecognizer:(UIGestureRecognizer *)gestureRecognizer shouldBeRequiredToFailByGestureRecognizer:(UIGestureRecognizer *)otherGestureRecognizer {
return self.navigationController.childViewControllers.count > 1;
}
UINavigationBarContentView
我们在设置导航栏上的item时候，都是添加到这个UINavigationBarContentView上面的。例如自定义返回按钮
UIButton *leftButton = [UIButton buttonWithType:UIButtonTypeCustom];
[leftButton setTitleColor:[UIColor blackColor] forState:UIControlStateNormal];
[leftButton setTitle:@"goBackBtn" forState:UIControlStateNormal];
[leftButton addTarget:self action:@selector(goBack) forControlEvents:UIControlEventTouchUpInside];
UIBarButtonItem *leftButtonItem = [[UIBarButtonItem alloc]initWithCustomView:leftButton];
self.navigationItem.leftBarButtonItem = leftButtonItem;
- (void)goBack {
[self.navigationController popViewControllerAnimated:YES];
}
