1、 数据报文的下发和上送
图1
如图1（采用简单的网络分层，非传统的OSI分层）所示，一个数据报文由应用层生成，封装数据，协议头，交给传输层处理，例如是TCP协议，此时封装TCP头，交给网络层处理，例如是IP协议，此时封装IP报文头，交给链路层处理，例如是以太协议，此时封装以太头，交给物理层处理。这个过程可以称之为数据报文的下发过程。
数据报文到达物理层后，根据特殊的标记，分发到相应的链路层处理，比如以太协议，以太协议根据协议号，再上送到不同的网络层处理，比如是IP协议，就将报文放到IP队列等待网络层处理。在网络层，还是以IP协议举例，解析IP头后，知道传输层协议是TCP，就交给TCP处理，TCP头剥掉后，就交给相应的应用层去处理了。这就是报文的上送过程。
总之，可以简单认为，报文的下发就是一层层的封头，报文的上送就是一层层的剥头。
2、 数据报文的转发
1. 二层交换
（1） 在一个二层网络内部（比如一个VLAN），将收到的帧选择适当的端口发出去。

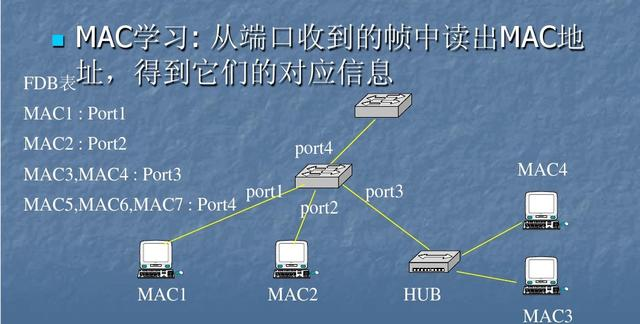

（2） 通过MAC学习得到MAC与端口的对应信息，称之为FDB表。

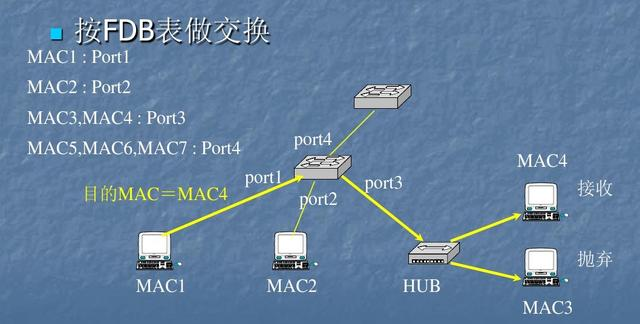

（3） 对收到的包按目的MAC做交换，不修改帧里的源和目的MAC地址。
（4） 没有表项的帧在VLAN内做广播。
图2
图3

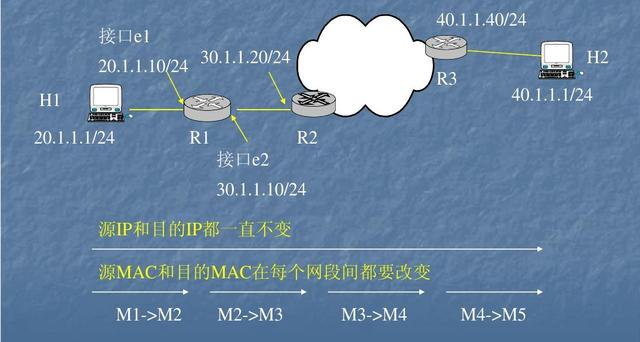

2. 三层转发
（1） 链路层收到一个以太网帧
（2） 检查校验和等参数是否合法
（3） 如果目的MAC地址不是我的，也不是组播和广播MAC,就进行二层转发

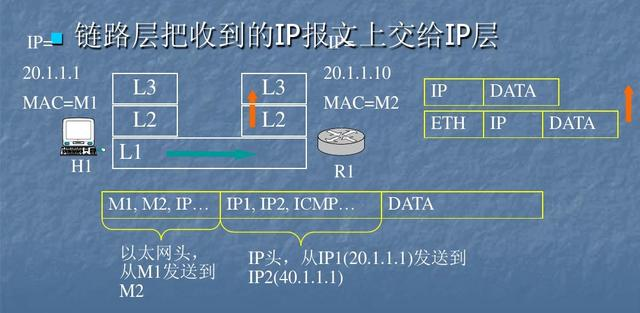

（4） 如果目的MAC地址是设备的MAC地址，则删除帧头，把数据部分按帧头里的协议类型交给上层协议处理（如IP）
（5） IP层收到IP包（就是以太网帧的数据）
（6） 检查校验和等参数是否合法
（7） 如果IP地址是接口IP地址之一，说明是本地报文，按IP头里的协议类型交上层协议处理（如TCP）

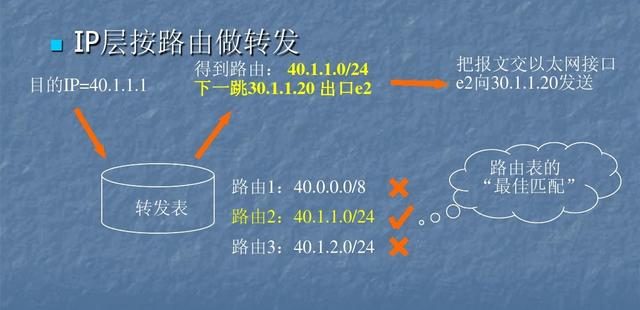

（8） 否则，用目的IP地址查转发表
（9） 由路由则交"出接口"对应的链路协议发出，没有路由则送cpu处理
（10） 链路协议（以太）得到这个要发出的IP包，以及出接口和下一跳IP地址信息

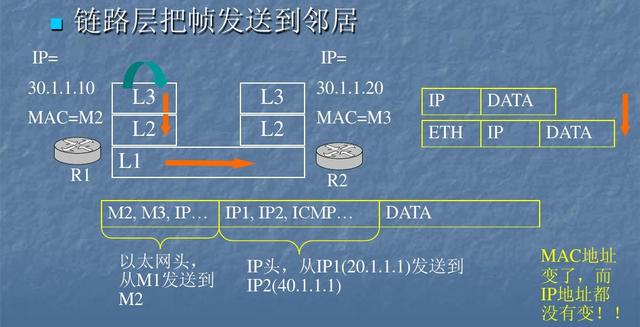

（11） 在IP包前面添加以太网帧头，源MAC地址是我的MAC地址，目的MAC地址是下一跳的MAC地址（用下一跳查ARP表得到），发出。
（12） 如果ARP表里没有找到下一跳IP地址，则需要发送ARP请求去解析这个IP，暂缓发送IP包或丢包。
图4
图5
图6
图7
