Kubelet 源码分析--启动篇

packyzbq
1,239 阅读6分钟

在Kubernetes集群中，每个Node节点（又称Minion）上都会启动一个Kubelet服务进行。该进程用于处理Master节点下发到本节点的任务，管理Pod及Pod中的容器。每个Kubelet进程会在API Server上注册节点自身信息，定期向Master节点汇报节点资源的使用情况，并通过cAdvise监控容器和节点资源。

此源码分析基于 K8s 1.14.6

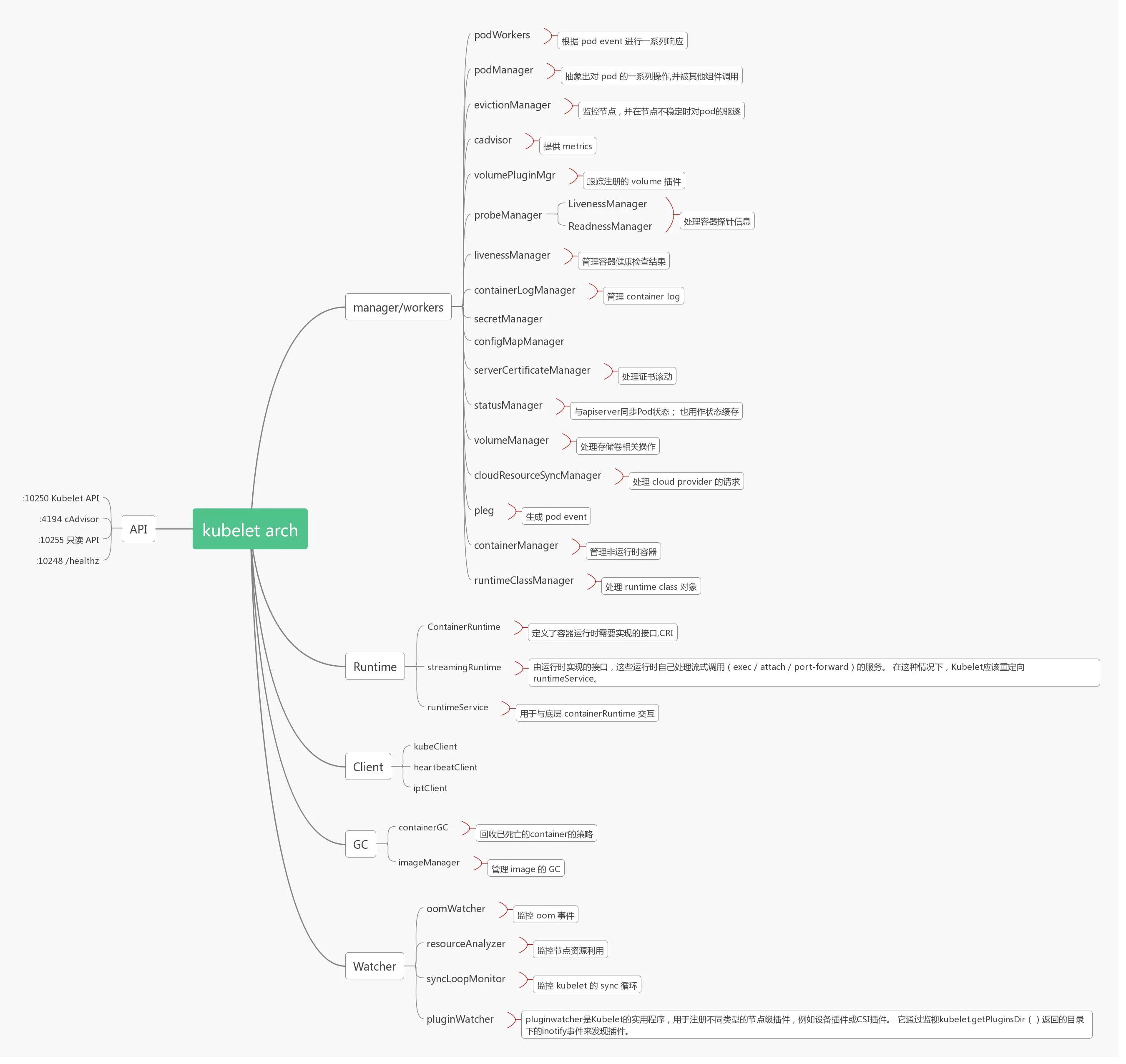

Kubelet 架构

若想解读 Kubelet 源码，首先我们需要了解 Kubelet 的主要架构及组件。

启动入口

kubelet 的主函数入口在 cmd/kubelet/kubelet.go中，启动代码很简洁：

func main() {
	rand.Seed(time.Now().UnixNano())
    // 这里则是启动 kubelet 服务进程，返回一个*cobra.Command
	command := app.NewKubeletCommand(server.SetupSignalHandler())
	logs.InitLogs()
	defer logs.FlushLogs()

	if err := command.Execute(); err != nil {
		fmt.Fprintf(os.Stderr, "%v\n", err)
		os.Exit(1)
	}
}

app.NewKubeletCommand 函数则是对 kubelet 进行参数化配置并启动 kubelet，然后生成kubelet对象以及该kubelet维护pod所需要用到的服务。主要步骤如下

  1. 解析参数，加载当前flag，对参数的合法性进行判断。flag 包含两种：

    • kubeletFlags：kubelet -- 后追加的参数
    • kubeletConfig： 通过解析特定配置文件获取

  2. 构造 cobra.Command 对象，此对象用于执行用户输入的命令行交互。此对象结构体为

    {
	Use: componentKubelet,
	Long: ...,
	// The Kubelet has special flag parsing requirements to enforce flag precedence rules,
	// so we do all our parsing manually in Run, below.
	// DisableFlagParsing=true provides the full set of flags passed to the kubelet in the
	// `args` arg to Run, without Cobra's interference.
	DisableFlagParsing: true,
	Run: func(cmd *cobra.Command, args []string) {...
	},
}

    其中的 Run 则是用于具体执行用户命令的函数，这个函数的流程也就是 kubelet的主流程，创建 kubelet 对象，创建各种服务。

启动流程

这一部分解析一下 Run 函数。首先我们需要了解两个比较重要的配置结构体KubeletFlags kubeletconfig.KubeletConfiguration：

启动流程如下：

  1. 新建一个watch的功能，主要是用来watch kubelet的配置文件是否改变，如果已经改变，那么就重新load kubelet的配置文件 用的是kubernetes常用到的Controller,也就是Informer的架构，watch ConfigMap对象

    controller 相关代码在 pkg/kubelet/kubeletconfig/controller.go中 //TODO 介绍下 controller informer 机制

  2. 构造 Kubelet server对象， kubelet server 对象由 kubelet 各种配置组成，其结构体如下：

     type KubeletServer struct {
 KubeletFlags
 kubeletconfig.KubeletConfiguration
 }

    根据 server 创建 kubeletDeps对象，它并不会启动任何进程，仅返回适合运行的依赖项或错误。这个是比较重要的部分，其结构体为：

    kubelet.Dependencies{
 	Auth:                nil, // default does not enforce auth[nz]
 	CAdvisorInterface:   nil, // cadvisor.New launches background processes (bg http.ListenAndServe, and some bg cleaners), not set here
 	Cloud:               nil, // cloud provider might start background processes
 	ContainerManager:    nil,
 	DockerClientConfig:  dockerClientConfig,
 	KubeClient:          nil,
 	HeartbeatClient:     nil,
 	EventClient:         nil,
 	Mounter:             mounter,
 	Subpather:           subpather,
 	OOMAdjuster:         oom.NewOOMAdjuster(),
 	OSInterface:         kubecontainer.RealOS{},
 	VolumePlugins:       ProbeVolumePlugins(),
 	DynamicPluginProber: GetDynamicPluginProber(s.VolumePluginDir, pluginRunner),
     TLSOptions:          tlsOptions}, nil

    我们可以看到，返回的这些包含底层docker 客户端、挂载器等。其实就是可以供 server 使用的工具包。

  3. 执行 Run 函数，启动 kubelet。注意此 Run 函数并非上文的 Command 中的 Run

    func Run(s *options.KubeletServer, kubeDeps *kubelet.Dependencies, stopCh <-chan struct{}) error {
     // To help debugging, immediately log version
     klog.Infof("Version: %+v", version.Get())
     // 这里是针对 windows 系统的初始化操作
     if err := initForOS(s.KubeletFlags.WindowsService); err !=  nil {
     	return fmt.Errorf("failed OS init: %v", err)
     }
     // 这里启动 kubelet
     if err := run(s, kubeDeps, stopCh); err != nil {
     	return fmt.Errorf("failed to run Kubelet: %v", err)
     }
     return nil
 }

    调用的 func run 将会执行以下一系列操作：

    1. 通过SetFromMap设置 kubelet 的 feature Gate
    2. 验证初始化的 server
    3. 注册端点 /configz
    4. 获取并配置各种客户端，包括：
      • kubeclient
      • 事件 client： 配置 EventRecordQPS EventBrust 参数 调用 k8s.io/client-go/kubernetes/typed/core/v1中的 NewForConfig
      • 心跳客户端： 配置 QPS Timeout(若开启了NodeLease feature，则设置 NodeLeaseDurationSeconds 为timeout)
    5. 构建认证器 AuthInterface，调用BuildAuth
    func BuildAuth(nodeName types.NodeName, client clientset.Interface, config kubeletconfig.KubeletConfiguration) (server.AuthInterface, error) {
	// Get clients, if provided
	var (
		tokenClient authenticationclient.TokenReviewInterface
		sarClient   authorizationclient.SubjectAccessReviewInterface
	)
	if client != nil && !reflect.ValueOf(client).IsNil() {
		tokenClient = client.AuthenticationV1beta1().TokenReviews()
		sarClient = client.AuthorizationV1beta1().SubjectAccessReviews()
	}

	authenticator, err := BuildAuthn(tokenClient, config.Authentication)
	if err != nil {
		return nil, err
	}

	attributes := server.NewNodeAuthorizerAttributesGetter(nodeName)

	authorizer, err := BuildAuthz(sarClient, config.Authorization)
	if err != nil {
		return nil, err
	}

	return server.NewKubeletAuth(authenticator, attributes, authorizer), nil
}
    1. 构建CadvisorInterface，主要用于监控功能，包括信息有
    type Interface interface {
	Start() error
	DockerContainer(name string, req *cadvisorapi.ContainerInfoRequest) 	(cadvisorapi.ContainerInfo, error)
	ContainerInfo(name string, req *cadvisorapi.ContainerInfoRequest) 	(*cadvisorapi.ContainerInfo, error)
	ContainerInfoV2(name string, options cadvisorapiv2.RequestOptions) (map[string]	cadvisorapiv2.ContainerInfo, error)
	SubcontainerInfo(name string, req *cadvisorapi.ContainerInfoRequest) (map[string]	*cadvisorapi.ContainerInfo, error)
	MachineInfo() (*cadvisorapi.MachineInfo, error)

	VersionInfo() (*cadvisorapi.VersionInfo, error)

	// Returns usage information about the filesystem holding container images.
	ImagesFsInfo() (cadvisorapiv2.FsInfo, error)

	// Returns usage information about the root filesystem.
	RootFsInfo() (cadvisorapiv2.FsInfo, error)

	// Get events streamed through passedChannel that fit the request.
	WatchEvents(request *events.Request) (*events.EventChannel, error)

	// Get filesystem information for the filesystem that contains the given file.
	GetDirFsInfo(path string) (cadvisorapiv2.FsInfo, error)
}
    1. 初始化 ContainerManager，用于管理运行于节点上的 container，相关组件有：
    kubeReserved 包含节点的相关资源，包括 cpu memory pid数量等
SystemReserved 节点资源，支持 cpu memory
experimentalQOSReserved 即--qos-reserve-requests参数
devicePluginEnabled（DevicePlugins feature Gate）

    最终构建的结构体为：

    kubeDeps.ContainerManager, err = cm.NewContainerManager(
		kubeDeps.Mounter,
		kubeDeps.CAdvisorInterface,
		cm.NodeConfig{
			RuntimeCgroupsName:    s.RuntimeCgroups,
			SystemCgroupsName:     s.SystemCgroups,
			KubeletCgroupsName:    s.KubeletCgroups,
			ContainerRuntime:      s.ContainerRuntime,
			CgroupsPerQOS:         s.CgroupsPerQOS,
			CgroupRoot:            s.CgroupRoot,
			CgroupDriver:          s.CgroupDriver,
			KubeletRootDir:        s.RootDirectory,
			ProtectKernelDefaults: s.ProtectKernelDefaults,
			NodeAllocatableConfig: cm.NodeAllocatableConfig{
				KubeReservedCgroupName:   s.KubeReservedCgroup,
				SystemReservedCgroupName: s.SystemReservedCgroup,
				EnforceNodeAllocatable:   sets.NewString(s.EnforceNodeAllocatable...),
				KubeReserved:             kubeReserved,
				SystemReserved:           systemReserved,
				HardEvictionThresholds:   hardEvictionThresholds,
			},
			QOSReserved:                           *experimentalQOSReserved,
			ExperimentalCPUManagerPolicy:          s.CPUManagerPolicy,
			ExperimentalCPUManagerReconcilePeriod: s.CPUManagerReconcilePeriod.Duration,
			ExperimentalPodPidsLimit:              s.PodPidsLimit,
			EnforceCPULimits:                      s.CPUCFSQuota,
			CPUCFSQuotaPeriod:                     s.CPUCFSQuotaPeriod.Duration,
		},
		s.FailSwapOn,
		devicePluginEnabled,
		kubeDeps.Recorder)
    1. 进行权限验证，需要以 uid 为 0 的用户启动。
    2. 调用 RunKubelet 启动 kubelet 进程

调用 RunKubelet

RunKubelet 主要流程：

  1. 获取主机名
  2. 建立并初始化 event recorder
  3. 获取以下资源(均读取自 KubeletFlags)：
    • hostNetworkSources 主要指Kubelet 允许 pod中的某些资源（包括 file，http，api，*） 使用 hostnetwork
    • hostPIDSources 指 Kubelet 允许使用host pid命名空间的Pod源列表。
    • hostIPCSources 指 Kubelet 允许使用 host IPC 资源的 pod 源列表
    • privilegedSources 由以上三个资源配置构成
  4. 若设置 runonce 参数，则只拉取一次容器组配置，并在启动容器组后退出，否则将以 server 形式保持

  • 对于runonce，首先创建所需的目录，监听 pod update 信息，得到 pod 信息后，创建pod 并返回他们的状态

  • 以 server 模式启动，调用startKubelet,流程如下：

    1. 检查 logserver 以及 apiserver 是否可用
    2. 如有 cloud provider 配置， 则启动cloudResourceSyncManager，将请求发送给 cloud provider
    3. 启动 volumeManager，VolumeManager运行一组异步循环，这些循环根据在此节点上调度的Pod来确定需要附加/装入/卸载/分离的卷。
    4. 调用 kubelet.syncNodeStatus同步 node 状态，如果从上次同步起有任何更改 或 经过了足够的时间，它将节点状态同步到主节点，并在必要时先注册kubelet。
    5. 调用 kubelet.updateRuntimeUp，updateRuntimeUp调用容器运行时状态回调，在容器运行时首次出现时初始化依赖于运行时的模块，如果状态检查失败，则返回错误。 如果状态检查确定，则在kubelet runtimeState中更新容器运行时正常运行时间。
    6. 开启循环，同步 iptables 规则（但是在源码中无任何操作）
    7. 启动一个用于“杀死pod” 的 goroutine，如果尚未使用其他goroutine，则podKiller会从通道(podKillingCh)中接收到一个pod，然后启动goroutine杀死他
    8. 启动 statusManager 和 probeManager （都是无限循环的同步机制），statusManager 与 apiserver 同步pod状态；probeManager 管理并接收 container 探针。
    9. 启动 runtimeClass manager （注意这里与替换底层容器相关）

    runtimeClass 是 K8s 的一个 api 对象，可以通过定义 runtimeClass 实现 K8s 对接不同的 容器运行时。

    1. 启动 pleg （pod lifecycle event generator），用于生成 pod 相关的 event。

    至此，kubelet 整体的启动流程完毕，进入无限循环中，实时同步不同组件的状态。同时也对端口进行监听，响应 http 请求。

如何与 pod 交互(创建、删除、状态同步)以及与 CRI 调用则在下篇介绍
