JSBridge原理与实现分析

前言：本文讲述JSBridge相关原理以及实现方面的知识，主内容整理自网络。

Hybrid App简介

hybrid app是一种将native app和web app结合起来的一项app开发策略。

众所周知，native app开发周期长，审核严格，同时更新较为繁琐，但用户体验非常好；而web app开发周期比较短，版本更新迭代都非常快速，但是用户体验较差。它们各自拥有不同的适用场景，那么能否根据具体的业务场景，在app开发的过程中将二者结合起来，发挥各自的长处呢？有！那就是hybrid混合app。

一般hybrid app的体验效果介于上述两类app之间，其原理是将android和iOS app中都有的WebView（Android为WebView，iOS为UIWebView）嵌入到app页面中并像浏览器一样加载网页。如果将业务页面写成网页形式，通过WebView加载到app中，就可以将web app和native app混合起来，成为hybrid app。

但是仅仅嵌入WebView并加载特定的页面并不能完全满足所有的业务场景，有些业务场景需要使用原生能力，比如获取定位、调用原生弹窗等。有时app也需要通知业务页面作出指定的行为，比如重定向、修改隔离配置等。这时候就需要js和native之间可以通信（相互调用），即业务页面的js脚本可以调用原生代码去执行相关操作，原生代码可以调用js代码去操作业务逻辑。

下面将分析js与native几种通信策略的实现原理以及兼容等问题。

Js与Native通信

JavaScript 调用 Native

JavaScript 调用 Native 的方式，主要有两种：注入 API 和拦截 URL SCHEME。

注入API

注入 API 方式的主要原理是，通过 WebView 提供的接口，向 JavaScript 的 Context（window）中注入对象或者方法，让 JavaScript 调用时，直接执行相应的 Native 代码逻辑，达到 JavaScript 调用 Native 的目的。

iOS UIWebView实现：

JSContext *context = [uiWebView valueForKeyPath:@"documentView.webView.mainFrame.javaScriptContext"];

context[@"postBridgeMessage"] = ^(NSArray<NSArray *> *calls) {
    // Native 逻辑
};

前端调用方式：

window.postBridgeMessage(message);

iOS WKWebView实现：

@interface WKWebVIewVC ()<WKScriptMessageHandler>

@implementation WKWebVIewVC

- (void)viewDidLoad {
    [super viewDidLoad];

    WKWebViewConfiguration* configuration = [[WKWebViewConfiguration alloc] init];
    configuration.userContentController = [[WKUserContentController alloc] init];
    WKUserContentController *userCC = configuration.userContentController;
    // 注入对象，前端调用其方法时，Native 可以捕获到
    [userCC addScriptMessageHandler:self name:@"nativeBridge"];

    WKWebView wkWebView = [[WKWebView alloc] initWithFrame:self.view.frame configuration:configuration];

    // TODO 显示 WebView
}

- (void)userContentController:(WKUserContentController *)userContentController didReceiveScriptMessage:(WKScriptMessage *)message {
    if ([message.name isEqualToString:@"nativeBridge"]) {
        NSLog(@"前端传递的数据 %@: ",message.body);
        // Native 逻辑
    }
}

前端调用方式：

window.webkit.messageHandlers.nativeBridge.postMessage(message);

Android addJavascriptInterface 实现：

public class JavaScriptInterfaceDemoActivity extends Activity {
	private WebView Wv;

    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        Wv = (WebView)findViewById(R.id.webView);
        final JavaScriptInterface myJavaScriptInterface = new JavaScriptInterface(this);

        Wv.getSettings().setJavaScriptEnabled(true);
        Wv.addJavascriptInterface(myJavaScriptInterface, "nativeBridge");

        // TODO 显示 WebView

    }

    public class JavaScriptInterface {
         Context mContext;

         JavaScriptInterface(Context c) {
             mContext = c;
         }

         @JavascriptInterface
         public void postMessage(String webMessage){
             // Native 逻辑
         }
     }
}

前端调用方式：

window.nativeBridge.postMessage(message);

Android 拦截Prompt 实现：
该实现并不属于注入API类型，它的原理是通过js调用prompt（或alert\confirm）方法触发WebView相关事件，并将调用的接口和参数信息存入事件对象，android端通过重写事件响应函数，获取到相关的接口和参数信息，并执行调用操作。

@Override
public boolean onJsPrompt(WebView view, String url, String message, String defaultValue, JsPromptResult result) {
    return super.onJsPrompt(view, url, message, defaultValue, result);
}

前端调用方式：

window.prompt(message);

注意：在 4.2 之前，Android 注入 JavaScript 对象的接口是 addJavascriptInterface，但是这个接口有漏洞，可以被不法分子利用，危害用户的安全，因此在 4.2 中引入新的接口 @JavascriptInterface（上面代码中使用的）来替代这个接口，解决安全问题。所以 Android 注入js对象的方式是有兼容性问题的，Android 4.2以前多采用的是拦截 Prompt 实现的。

拦截 URL SCHEME

URL SCHEME：URL SCHEME是一种类似于url的链接，是为了方便app直接互相调用设计的，形式和普通的 url 近似，主要区别是 protocol 和 host 一般是自定义的，例如: qunarhy://hy/url?url=http://ymfe.tech，protocol 是 qunarhy，host 则是 hy。

拦截 URL SCHEME 的主要流程是：Web 端通过某种方式（例如 iframe.src）发送 URL Scheme 请求，之后 Native 拦截到请求并根据 URL SCHEME（包括所带的参数）进行相关操作。

前端发送 URL Scheme：

//创建隐藏iframe过程
var messagingIframe = document.createElement('iframe');
messagingIframe.style.display = 'none';
document.documentElement.appendChild(messagingIframe);

//触发scheme
messagingIframe.src = uri;

Android shouldOverrideUrlLoading 拦截 Scheme:

public boolean shouldOverrideUrlLoading(WebView view, String url){
    //如果返回false，则WebView处理链接url，如果返回true，代表WebView根据程序来执行url
    return true;
}

iOS中，UIWebView有个特性：在UIWebView内发起的所有网络请求，都可以通过delegate函数在Native层得到通知。这样,我们可以在webview中捕获url scheme的触发(原理是利用 shouldStartLoadWithRequest)。

iOS shouldStartLoadWithRequest 拦截 Scheme:

- (BOOL)webView:(UIWebView *)webView shouldStartLoadWithRequest:(NSURLRequest *)request navigationType:(UIWebViewNavigationType)navigationType {
    NSURL *url = [request URL];

    NSString *requestString = [[request URL] absoluteString];
    //获取利润url scheme后自行进行处理
}

在实际使用过程中，这种方式有一定的缺陷：

使用 iframe.src 发送 URL SCHEME 会有 url 长度的隐患。
创建请求，需要一定的耗时，比注入 API 的方式调用同样的功能，耗时会较长。

但是之前为什么很多方案使用这种方式呢？因为它支持 iOS6。而现在的大环境下，iOS6 占比很小，基本上可以忽略，所以并不推荐为了 iOS6 使用这种并不优雅的方式。

注意：

有些方案为了规避 url 长度隐患的缺陷，在 iOS 上采用了使用 Ajax 发送同域请求的方式，并将参数放到 head 或 body 里。这样，虽然规避了 url 长度的隐患，但是 WKWebView 并不支持这样的方式。
为什么选择 iframe.src 不选择 locaiton.href ？因为如果通过 location.href 连续调用 Native，很容易丢失一些调用。

Native 调用 JavaScript

相比于 JavaScript 调用 Native， Native 调用 JavaScript 较为简单，毕竟不管是 iOS 的 UIWebView 还是 WKWebView，还是 Android 的 WebView 组件，都以子组件的形式存在于 View/Activity 中，直接调用相应的 API 即可。

Native 调用 JavaScript，其实就是执行拼接 JavaScript 字符串，从外部调用 JavaScript 中的方法，因此 JavaScript 的方法必须在全局的 window 上。（闭包里的方法，JavaScript 自己都调用不了，更不用想让 Native 去调用了）

iOS UIWebView 实现：

result = [uiWebview stringByEvaluatingJavaScriptFromString:javaScriptString];

iOS WKWebView 实现：

[wkWebView evaluateJavaScript:javaScriptString completionHandler:completionHandler];

Android Kitkat（4.4）之前loadUrl 实现：

webView.loadUrl("javascript:" + javaScriptString);

Android Kitkat（4.4）之后 evaluateJavascript 实现：

webView.evaluateJavascript(javaScriptString, new ValueCallback<String>() {
    @Override
    public void onReceiveValue(String value) {

    }
});

注意：使用 loadUrl 的方式，并不能获取 JavaScript 执行后的结果。

JSBridge原理

JavaScript 是运行在一个单独的 JS Context 中（例如，WebView 的 Webkit 引擎、JSCore）。由于这些Context 与原生运行环境的天然隔离，我们可以将这种情况与 RPC（Remote Procedure Call，远程过程调用）通信进行类比，将 Native 与 JavaScript 的每次互相调用看做一次 RPC 调用。如此一来我们可以按照通常的 RPC 方式来进行设计和实现。

在 JSBridge 的设计中，可以把前端看做 RPC 的客户端，把 Native 端看做 RPC 的服务器端，从而 JSBridge 要实现的主要逻辑就出现了：通信调用（Native 与 JS 通信）和句柄解析调用。（如果你是个前端，而且并不熟悉 RPC 的话，你也可以把这个流程类比成 JSONP 的流程）

Native 和 Javascript 通信的原理是 JSBridge 实现的核心，实现方式可以各种各样，但是万变不离其宗。这里，笔者推荐的实现方式如下：

JavaScript 调用 Native 推荐使用注入 API 的方式（iOS6 忽略，Android 4.2以下使用 WebViewClient 的 onJsPrompt 方式）。
Native 调用 JavaScript 则直接执行拼接好的 JavaScript 代码即可。
也可以将URL SCHEME的Restful形式的接口参数格式同注入API方式相结合，做到接口调用方式上的兼容（只改动底层实现）

JSBridge设计与实现

使用url scheme形式来设计和实现 JSBridge，现有的可参考框架和文章都非常多，若想详细了解建议阅读《JSBridge深度剖析》，此处不作赘述。

设计与实现

上文中已介绍了native与js交互的方式，但是都是较为底层的实现，实际使用时需要在 javascript 端和 native 端封装出对应的模块，来统一管理它们之间的相互调用。

javascript端的模块需要实现两个功能：

调用 Native（给 Native 发消息）
被 Native 调用（接收 Native 消息）

根据这两个功能点，可以初步设计出JSBridge js模块的初步结构：

window.JSBridge = {
    // 调用 Native
    invoke: function(msg) {
        // 判断环境，获取不同的 nativeBridge
        nativeBridge.postMessage(msg);
    },
    receiveMessage: function(msg) {
        // 处理 msg
    }
};

在上面的文章中，提到过 RPC 中有一个非常重要的环节是句柄解析调用，这点在 JSBridge 中体现为句柄与功能对应关系。同时，我们将句柄抽象为桥名（BridgeName），最终演化为一个 BridgeName 对应一个 Native 功能或者一类 Native 消息。基于此点，JSBridge 的实现可以优化为如下：

window.JSBridge = {
    // 调用 Native
    invoke: function(bridgeName, data) {
        // 判断环境，获取不同的 nativeBridge
        nativeBridge.postMessage({
            bridgeName: bridgeName,
            data: data || {}
        });
    },
    receiveMessage: function(msg) {
        var bridgeName = msg.bridgeName,
            data = msg.data || {};
        // 具体逻辑
    }
};

JSBridge 大概的雏形出现了。现在终于可以着手解决这个问题了：消息都是单向的，那么调用 Native 功能时 Callback 怎么实现的？

对于 JSBridge 的 Callback ，其实就是 RPC 框架的回调机制。当然也可以用更简单的 JSONP 机制解释：当发送 JSONP 请求时，url 参数里会有 callback 参数，其值是当前页面唯一的，而同时以此参数值为 key 将回调函数存到 window 上，随后服务器返回 script 中，也会以此参数值作为句柄，调用相应的回调函数。

由此可见，callback 参数这个唯一标识是这个回调逻辑的关键。这样，我们可以参照这个逻辑来实现 JSBridge：用一个自增的唯一 id，来标识并存储回调函数，并把此 id 以参数形式传递给 Native，而 Native 也以此 id 作为回溯的标识，来实现 Callback 回调逻辑。

(function () {
    let id = 0,
        callbacks = {};

    window.JSBridge = {
        // 调用 Native
        invoke: function(bridgeName, callback, data) {
            // 判断环境，获取不同的 nativeBridge
            let thisId = id++; // 获取唯一 id
            callbacks[thisId] = callback; // 存储 Callback
            nativeBridge.postMessage({
                bridgeName: bridgeName,
                data: data || {},
                callbackId: thisId // 传到 Native 端
            });
        },
        receiveMessage: function(msg) {
            let bridgeName = msg.bridgeName,
                data = msg.data || {},
                callbackId = msg.callbackId; // Native 将 callbackId 原封不动传回
            // 具体逻辑
            // bridgeName 和 callbackId 不会同时存在
            if (callbackId) {
                if (callbacks[callbackId]) { // 找到相应句柄
                    callbacks[callbackId](msg.data); // 执行调用
                }
            } else if (bridgeName) {

            }
        }
    };
})();

最后用同样的方式加上 Native 调用的回调逻辑，同时对代码进行一些优化，就大概实现了一个功能比较完整的 JSBridge。其代码如下：

(function () {
    var id = 0,
        callbacks = {},
        registerFuncs = {};

    window.JSBridge = {
        // 调用 Native
        invoke: function(bridgeName, callback, data) {
            // 判断环境，获取不同的 nativeBridge
            var thisId = id ++; // 获取唯一 id
            callbacks[thisId] = callback; // 存储 Callback
            nativeBridge.postMessage({
                bridgeName: bridgeName,
                data: data || {},
                callbackId: thisId // 传到 Native 端
            });
        },
        receiveMessage: function(msg) {
            var bridgeName = msg.bridgeName,
                data = msg.data || {},
                callbackId = msg.callbackId, // Native 将 callbackId 原封不动传回
                responstId = msg.responstId;
            // 具体逻辑
            // bridgeName 和 callbackId 不会同时存在
            if (callbackId) {
                if (callbacks[callbackId]) { // 找到相应句柄
                    callbacks[callbackId](msg.data); // 执行调用
                }
            } else if (bridgeName) {
                if (registerFuncs[bridgeName]) { // 通过 bridgeName 找到句柄
                    var ret = {},
                        flag = false;
                    registerFuncs[bridgeName].forEach(function(callback) => {
                        callback(data, function(r) {
                            flag = true;
                            ret = Object.assign(ret, r);
                        });
                    });
                    if (flag) {
                        nativeBridge.postMessage({ // 回调 Native
                            responstId: responstId,
                            ret: ret
                        });
                    }
                }
            }
        },
        register: function(bridgeName, callback) {
            if (!registerFuncs[bridgeName])  {
                registerFuncs[bridgeName] = [];
            }
            registerFuncs[bridgeName].push(callback); // 存储回调
        }
    };
})();

当然，这段代码片段只是一个示例，主要用于剖析 JSBridge 的原理和流程，里面存在诸多省略和不完善的代码逻辑，读者们可以自行完善。

这一节主要讲的是，JavaScript 端的 JSBridge 的实现，对于 Native 端涉及的并不多。在 Native 端配合实现 JSBridge 的 JavaScript 调用 Native 逻辑也很简单，主要的代码逻辑是：接收到 JavaScript 消息 => 解析参数，拿到 bridgeName、data 和 callbackId => 根据 bridgeName 找到功能方法，以 data 为参数执行 => 执行返回值和 callbackId 一起回传前端。 Native 调用 JavaScript 也同样简单，直接自动生成一个唯一的 ResponseId，并存储句柄，然后和 data 一起发送给前端即可。

JSBridge 引用

对于 JSBridge 的引用，常用有两种方式，各有利弊。
由 Native 端进行注入：
注入方式和 Native 调用 JavaScript 类似，直接执行桥的全部代码。

优点：桥的版本很容易与 Native 保持一致，Native 端不用对不同版本的 JSBridge 进行兼容；
缺点：注入时机不确定，需要实现注入失败后重试的机制，保证注入的成功率，同时 JavaScript 端在调用接口时，需要优先判断 JSBridge 是否已经注入成功。

由 JavaScript 端引用：
直接与 JavaScript 一起执行。

优点：JavaScript 端可以确定 JSBridge 的存在，直接调用即可；
缺点：如果桥的实现方式有更改，JSBridge 需要兼容多版本的 Native Bridge 或者 Native Bridge 兼容多版本的 JSBridge。

灵犀LXJSBridge.js实现

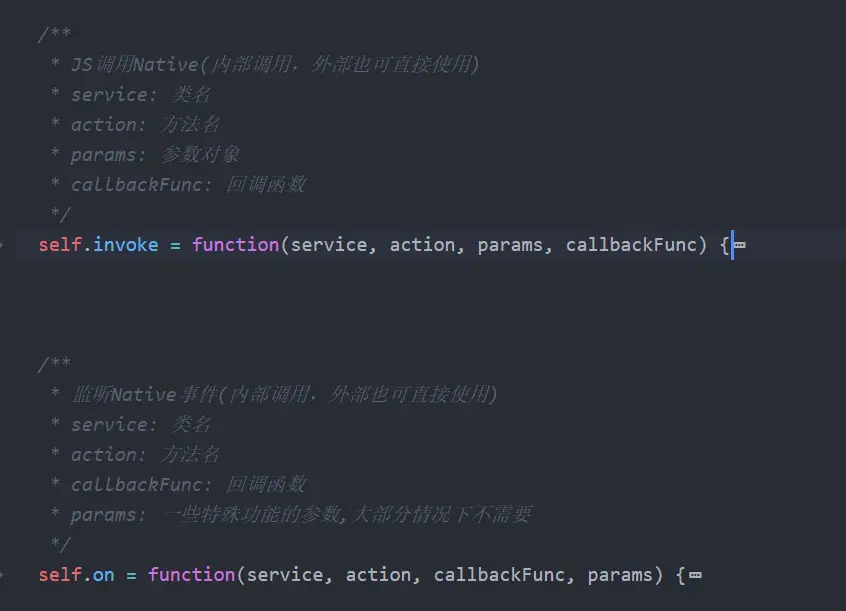

实现原理基于上文，具体实现时，LXJSBridge.js在接口层面设计了两类js调用native方式：一类是方法的直接调用，分为同步调用和异步调用；一类是注册监听事件的方式，但是这两类调用方式其本质是一样，js调用andriod native利用的是prompt方法，js调用ios native利用的postMessage方法。具体协议参见下图，需要web端和native侧约定好native能力的service以及action名称。

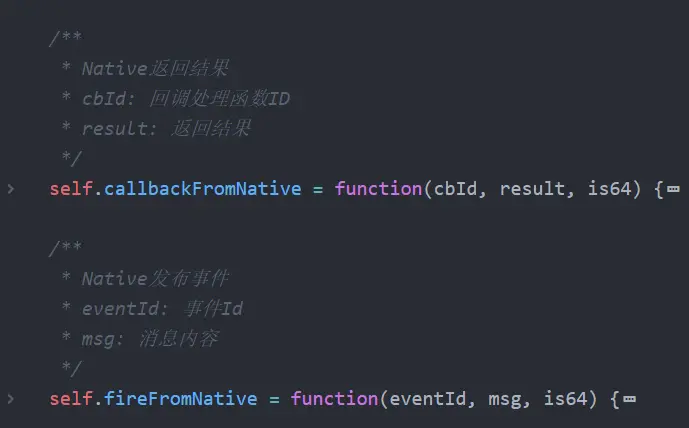

针对异步调用的结果返回以及native事件通知，LXJSBridge.js在接口层面也是设计了两类native调用js接口:异步调用返回结果使用callbackFromNative方法；事件触发使用fireFromNative方法。

为了方便web端使用，我们仿照微信jssdk，在LXJSBridge之上又封装了一层LXJSSDK的接口层，web只需要使用LXJSSDK里面的接口，就可以访问到native中的本地能力。具体参见代码分析。
