Dubbo调用过程

爱学习的Chloe
1,890 阅读12分钟

dubbo服务注册与发现

dubbo默认使用zk作为注册中心，也可以用redis等作为注册中心，下面分析一下怎么利用zk的？

zookeeper

先了解一下zk，zk其实类似于linux的文件目录结构，它的数据模型就是由多个ZNode组成的树节点，每个ZNode可存有data也可以有子节点。最重要的几个特性：

  1. 节点分为临时（Ephemeral）和永久（Persistent）的，临时的生命周期就是Session,当连接断开时，该Session内创建的所有ZNode都将自动删除。而永久的除非手动删除，否则一直存在；
  2. 节点可以顺序自动编号，分布式锁就是依靠这个特性实现的；
  3. 监听器模式Watcher，可以监听节点内容的变化和子节点数量的变化；

服务注册

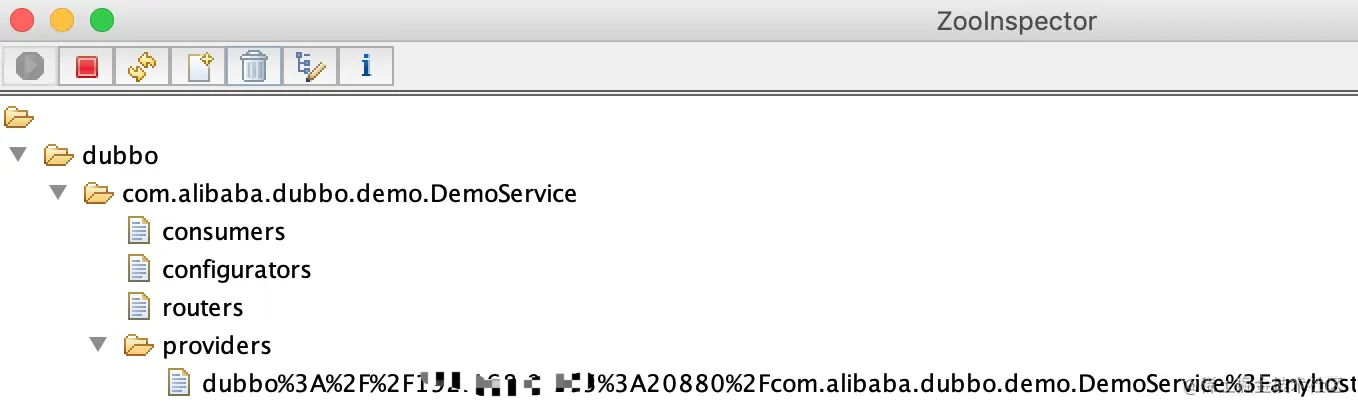

dubbo在服务导出时，会将服务注册到zk上，其实就是在zk上建立一个ZNode，并且是临时的，这样做的目的是为了服务提供者下线后，该服务建立的的ZNode都将自动删除，从而实现失效自动踢出。dubbo用的zk客户端是CuratorZookeeperClient，下面展示一下dubbo在zk注册后，zk的结构图（假设有一个服务是DemoService,那服务提供者的节点路径就是DemoService/providers,data就是URL）

服务发现

dubbo服务发现的逻辑是在服务字典模块中的，白话讲就是服务字典存储了provider列表。
负载均衡前需要调用directory.list(invocation)，而directory就是服务字典的对象，实现类有StaticDirectory 和 RegistryDirectory，就是RegistryDirectory实现了服务发现的功能。该类实现了NotifyListener接口，当注册中心的provider有变化时，将会回调这个接口通知consumer。 这个接口的具体实现逻辑：
1.RegistryDirectory缓存了一个MAP<method,invoker>;
2.notify方法就是写这个map（provider的上线下线）
3.list方法就是读这个map（list方法里还有服务路由的逻辑）

Invoker

Invoker 是由 ProxyFactory 创建而来，Dubbo 默认的 ProxyFactory 实现类是 JavassistProxyFactory.

调用链

  1. 当我们引用dubbo服务时(如使用@Reference注入)，注入的是dubbo生成的代理类；具体过程如下：
  • 服务引用的入口方法为 ReferenceBean 的 getObject 方法，该方法定义在 Spring 的 FactoryBean 接口中，ReferenceBean 实现了这个方法
  • 该方法最重要的逻辑是createProxy，先构建Invoker实例，并生成代理类；代理类的方法调用其实是委托给Invoker。另外，filter链也是在此处初始化的；
  1. 当我们调用dubbo服务的某个方法时，过程如下：
    （1）调用代理类方法
    （2）代理类委托给InvokerInvocationHandler#invoke
    （3）经过AbstractClusterInvoker#invoke，也就是负载均衡，选择其中一个服务提供者
    （4）经过filter链处理
    （5）DubboInvoker#doInvoke
    （6）委托给Exchange层创建request并发起远程请求
    （7）Exchange层包装request，然后委托给Transport层发送请求
    （8）Transport层默认采用netty发起网络socket请求
proxy0#sayHello(String)
  —> InvokerInvocationHandler#invoke(Object, Method, Object[])
    —> MockClusterInvoker#invoke(Invocation)
      —> AbstractClusterInvoker#invoke(Invocation)
        —> FailoverClusterInvoker#doInvoke(Invocation, List<Invoker<T>>, LoadBalance)
         —> ListenerInvokerWrapper#invoke(Invocation)
            —> Filter#invoke(Invoker, Invocation)    // 包含多个 Filter 调用
              —> AbstractInvoker#invoke(Invocation)
                —> DubboInvoker#doInvoke(Invocation)
                  —> ReferenceCountExchangeClient#request(Object, int)
                    —> HeaderExchangeClient#request(Object, int)
                      —> HeaderExchangeChannel#request(Object, int)
                        —> AbstractPeer#send(Object)
                          —> AbstractClient#send(Object, boolean)
                            —> NettyChannel#send(Object, boolean)
                              —> NioClientSocketChannel#write(Object)

面试问题

1. dubbo的rpc支持哪几种协议实现？

dubbo、http、rmi、hession、webservice、redis、thrift等，默认使用dubbo协议。

  • Dubbo 协议
    采用单一长连接和NIO异步通讯，适合于小数据量大并发的服务调用，以及服务消费者机器数远大于服务提供者机器数的情况。当需要传输大数据，请使用rmi或者http。
    单一长连接：一个consumer和一个provider只建立一个连接，防止单个consumer把producer击垮，长连接是为了减少连接释放耗时，提高传输效率。
    NIO异步通讯：复用线程池，单线程监听多个socket（多路复用），防止 C10K 问题
  • hessian协议
    多连接，短连接，同步传输，底层使用http协议，适用范围：传入传出参数数据包较大，提供者比消费者个数多，提供者压力较大，可传文件。
  • http协议 多连接，短连接，同步传输，使用表单序列化（json或xml），适用范围：传入传出参数数据包大小混合，提供者比消费者个数多，可用浏览器查看，可用表单或URL传入参数，暂不支持传文件。
  • rmi协议 多连接，短连接，同步传输，jdk标准二进制序列化，适用范围：传入传出参数数据包大小混合，消费者与提供者个数差不多，可传文件。

2. dubbo负载均衡有哪几种？原理是什么？

Dubbo 提供了4种负载均衡实现，分别是基于权重随机算法的 RandomLoadBalance（缺省）、基于最少活跃调用数算法的 LeastActiveLoadBalance、基于 hash 一致性的 ConsistentHashLoadBalance，以及基于加权轮询算法的 RoundRobinLoadBalance。这四种算法都是实现了LoadBalance接口，用户也可以自定义负载均衡实现。

3. dubbo集群容错有哪几种方式？

  • Failover Cluster - 失败自动切换
    FailoverClusterInvoker 在调用失败时，会自动切换 Invoker 进行重试。默认配置下，Dubbo 会使用这个类作为缺省 Cluster Invoker
  • Failfast Cluster - 快速失败
    FailfastClusterInvoker 只会进行一次调用，失败后立即抛出异常。适用于幂等操作，比如新增记录。
  • Failsafe Cluster - 失败安全
    FailsafeClusterInvoker 是一种失败安全的 Cluster Invoker。所谓的失败安全是指，当调用过程中出现异常时，FailsafeClusterInvoker 仅会打印异常，而不会抛出异常。适用于写入审计日志等操作。
  • Failback Cluster - 失败自动恢复
    FailbackClusterInvoker 会在调用失败后，返回一个空结果给服务消费者。并通过定时任务对失败的调用进行重传，适合执行消息通知等操作
  • Forking Cluster - 并行调用多个服务提供者
    ForkingClusterInvoker 会在运行时通过线程池创建多个线程，并发调用多个服务提供者。只要有一个服务提供者成功返回了结果，doInvoke 方法就会立即结束运行。ForkingClusterInvoker 的应用场景是在一些对实时性要求比较高读操作（注意是读操作，并行写操作可能不安全）下使用，但这将会耗费更多的资源。

4. dubbo序列化默认用的是什么？为什么？

默认用的是hession2，支持的序列化框架还有kyro，fst，dubbo，jdk，protobuf以及jason序列化框架fastjson，gson;hession2相对于jdk序列化效率高很多，但是，即使不注册任何类，Kryo和FST的性能依然普遍优于hessian和dubbo序列化。 可以配置为Kryo和FST。dubbo 2.0之所以还默认是hession2，可能是为了兼容dubbo1.0，而且一般都是小数据量序列化影响不是特别大。 hession序列化的bug：1.会将Byte反序列化成Integer 2.当子类和父类拥有相同属性时，会导致反序列化时取不到改属性的值（实际取得是父类的值）

5. Dubbo的RpcContext是怎么传递的？

(1)隐式传参过程 RpcContext保存了当前调用的上下文信息，实际上是一个ThreadLocal变量

private static final InternalThreadLocal<RpcContext> LOCAL = new InternalThreadLocal<RpcContext>() {
        @Override
        protected RpcContext initialValue() {
            return new RpcContext();
        }
    };

参考上面的调用链，在其中的ConsumerContextFilter中会初始化RpcContext

RpcContext.getContext()
                .setInvoker(invoker)
                .setInvocation(invocation)
                .setLocalAddress(NetUtils.getLocalHost(), 0)
                .setRemoteAddress(invoker.getUrl().getHost(),
                        invoker.getUrl().getPort());

然后在调用远程服务前，dubboInvoker会将RpcContext.getAttachments传给参数invocation，那么在服务提供端可以拿到invocation，拿到之后会在ContextFilter中将所有的参数重新赋值给服务端的RpcContext

Map<String, String> attachments = invocation.getAttachments();
        if (attachments != null) {
            attachments = new HashMap<String, String>(attachments);
            attachments.remove(Constants.PATH_KEY);
            attachments.remove(Constants.GROUP_KEY);
            attachments.remove(Constants.VERSION_KEY);
            attachments.remove(Constants.DUBBO_VERSION_KEY);
            attachments.remove(Constants.TOKEN_KEY);
            attachments.remove(Constants.TIMEOUT_KEY);
            attachments.remove(Constants.ASYNC_KEY);// Remove async property to avoid being passed to the following invoke chain.
        }
        RpcContext.getContext()
                .setInvoker(invoker)
                .setInvocation(invocation)
//                .setAttachments(attachments)  // merged from dubbox
                .setLocalAddress(invoker.getUrl().getHost(),
                        invoker.getUrl().getPort());

        // mreged from dubbox
        // we may already added some attachments into RpcContext before this filter (e.g. in rest protocol)
        if (attachments != null) {
            if (RpcContext.getContext().getAttachments() != null) {
                RpcContext.getContext().getAttachments().putAll(attachments);
            } else {
                RpcContext.getContext().setAttachments(attachments);
            }
        }

（2）RpcContext是怎么在主线程和线程池之间传递的？
在服务提供端接受到请求后，准确的讲，nettyServer监听到channel写入数据时，首先会通过解码器对数据进行解码，解码后生成一个Request对象，该对象的数据主要为RpcInvocation(客户端传过来的)，很多RpcContext的数据都存在RpcInvocation中，所以客户端的RpcContext是通过RpcInvocation传给服务端的，然后在服务端重新创建一个RpcContext。
解码后的对象传递给下一个入站处理器的指定方法。编解码过程我们先忽略，处理链的入口NettyHandler处理，接下去的处理链如下：

NettyHandler#messageReceived(ChannelHandlerContext, MessageEvent)
  —> AbstractPeer#received(Channel, Object)
    —> MultiMessageHandler#received(Channel, Object)
      —> HeartbeatHandler#received(Channel, Object)
        —> AllChannelHandler#received(Channel, Object)
          —> ExecutorService#execute(Runnable)    // 由线程池执行后续的调用逻辑

AllChannelHandler其实就是一个disPatcher委托的线程派发类，持有线程池ExecuterService

public class AllDispatcher implements Dispatcher {

    public static final String NAME = "all";

    @Override
    public ChannelHandler dispatch(ChannelHandler handler, URL url) {
        return new AllChannelHandler(handler, url);
    }

}

根据不同的派发策略有不同的ChannelHandler，包括AllChannelHandler、MessageOnlyChannelHandler、 ExecutionChannelHandler和ConnectionOrderedChannelHandler，Direct策略没有对应的ChannelHandler，因为是直接在IO线程上执行。


到这里主线程的工作基本完成了，这里并没有看到RpcContext的任何信息；只是将Message解码组装成Request对象并传递给ChannelHandler。接下来我们看默认派发器AllChannelHandler的逻辑：

ExecutorService cexecutor = getExecutorService();
        try {
            cexecutor.execute(new ChannelEventRunnable(channel, handler, ChannelState.RECEIVED, message));
        }

封装了ChannelEventRunnable对象，该对象也是委托给DecodeHandler处理，该处理器只做解码逻辑，解码操作默认是在线程池完成，这个与选择的线程派发器有关系。
接下来交给HeaderExchangeHandler处理，在这里做请求校验、创建响应对象并将处理交给下层

Object result = handler.reply(channel, msg);

到目前为止transport、exchange层的逻辑已经处理完毕，接下去就是Protocol层，我们看下DubboProtocol的处理逻辑:

private ExchangeHandler requestHandler = new ExchangeHandlerAdapter() {

        @Override
        public Object reply(ExchangeChannel channel, Object message) throws RemotingException {
            if (message instanceof Invocation) {
                Invocation inv = (Invocation) message;
                Invoker<?> invoker = getInvoker(channel, inv);
                // need to consider backward-compatibility if it's a callback
                //回调逻辑，先忽略
                RpcContext.getContext().setRemoteAddress(channel.getRemoteAddress());
                return invoker.invoke(inv);
            }
        }

    Invoker<?> getInvoker(Channel channel, Invocation inv) throws RemotingException {
        boolean isCallBackServiceInvoke = false;
        boolean isStubServiceInvoke = false;
        int port = channel.getLocalAddress().getPort();
        String path = inv.getAttachments().get(Constants.PATH_KEY);
        // if it's callback service on client side
        //可忽略
        String serviceKey = serviceKey(port, path, inv.getAttachments().get(Constants.VERSION_KEY), inv.getAttachments().get(Constants.GROUP_KEY));

        DubboExporter<?> exporter = (DubboExporter<?>) exporterMap.get(serviceKey);

        if (exporter == null)
            throw new RemotingException(channel, "Not found exported service: " + serviceKey + " in " + exporterMap.keySet() + ", may be version or group mismatch " + ", channel: consumer: " + channel.getRemoteAddress() + " --> provider: " + channel.getLocalAddress() + ", message:" + inv);

        return exporter.getInvoker();
    }

注意在这里已经初始化RpcContext了，后续在filter链中会继续设置属性到RpcContext中（上文中已经提到的ContextFilter），Invoker是通过serviceKey到内存中获取对应的exporter，exporter是在服务导出的时候放到内存中的，服务导出是监听spring的刷新事件发生时中启动的。

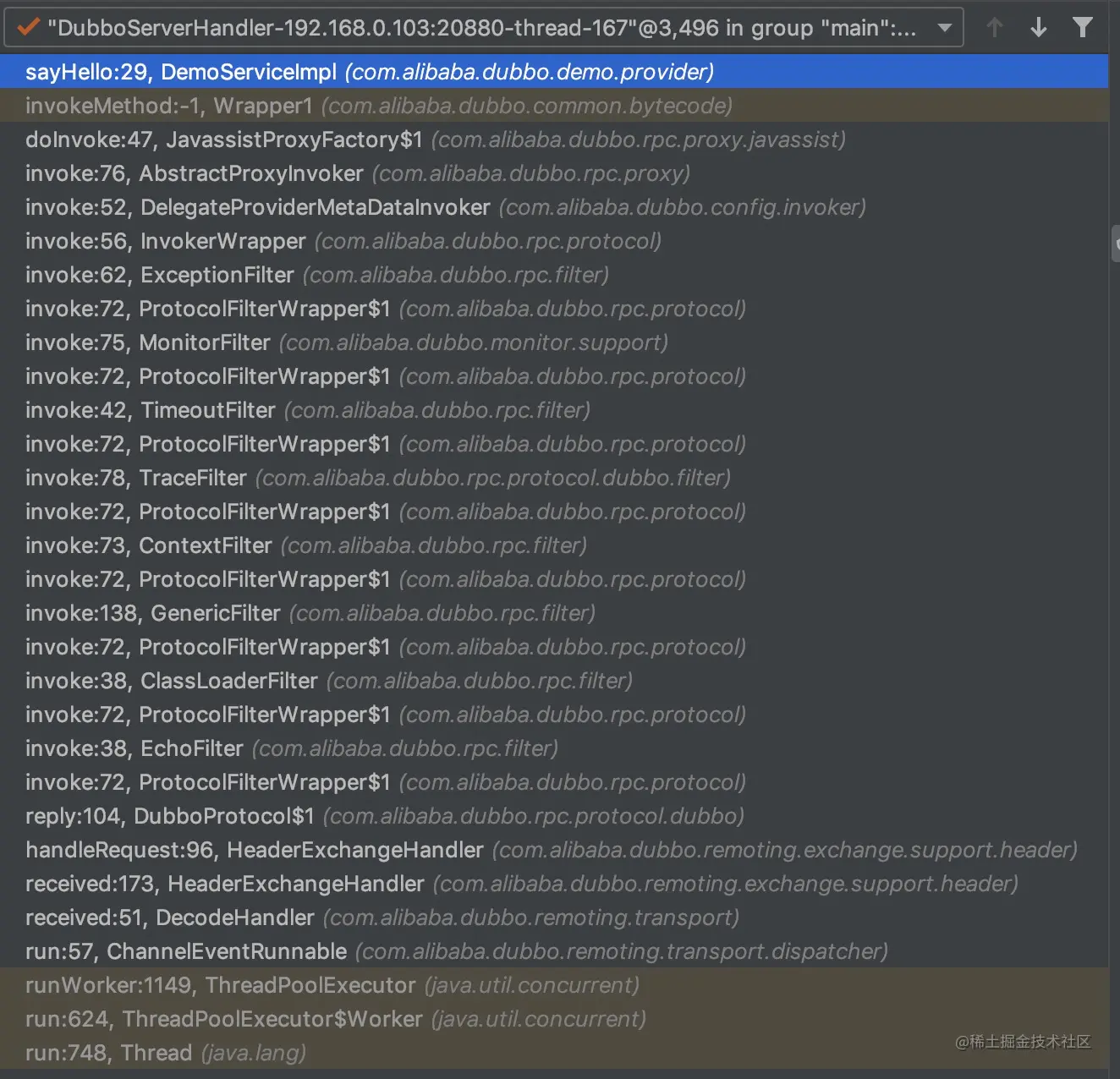

后面的调用过程与消费过程类似，调用链如下:

ChannelEventRunnable#run()
  —> DecodeHandler#received(Channel, Object)
    —> HeaderExchangeHandler#received(Channel, Object)
      —> HeaderExchangeHandler#handleRequest(ExchangeChannel, Request)
        —> DubboProtocol.requestHandler#reply(ExchangeChannel, Object)
          —> Filter#invoke(Invoker, Invocation)
            —> AbstractProxyInvoker#invoke(Invocation)
              —> Wrapper0#invokeMethod(Object, String, Class[], Object[])
                —> DemoServiceImpl#sayHello(String)

完整调用图

综上所述：
消费者将RpcContext的数据通过Invocation传给提供者； 提供者将Invocation解码并封装到Request中； 提供者主线程将Request传给线程池； 线程池中将Request数据拿出来，新建一个RpcContext放进去；

6. dubbo的消费过程?

参考上文

7. dubbo的服务注册和服务发现是怎么实现的？

参考上文

8. dubbo的Spi怎么实现的？自适应扩展点怎么实现的？

参考上一篇文章 juejin.im/post/684490…

9. 了解spring cloud吗？与dubbo有什么区别？

Spring Cloud为开发人员提供了快速构建分布式系统中一些常见模式的工具（例如配置管理，服务发现，断路器，智能路由，微代理，控制总线）。
简单来讲，spring cloud致力于让开发者可以快速的搭建起一个复杂的分布式系统，分布式系统里面所需要的一切功能或组件都可以由spring cloud提供，就是一站式解决方案，目前主要有以下重要特性：

  • 分布式/版本化配置(spring cloud config)
  • 服务注册和发现（eureka）
  • 路由（Zuul）
  • service - to - service调用(feign)
  • 负载均衡（ribbon）
  • 断路器（hystrix）
  • 分布式消息传递（spring cloud stream）

这里重点比较一下spring cloud的rpc组件feign和dubbo的区别：
| 核心要素| dubbo | spring cloud |
|--|-------|-----|-----|
|服务注册中心|zookeeper、redis|eukare| |远程调用协议|dubbo（默认），http,rmi|http| |服务网关|无|zuul| |断路器|不完善（简单的服务降级）|hystrix| |分布式追踪| 无|sleuth| |负载均衡|内部实现|ribbon|

1、dubbo由于是二进制的传输，占用带宽会更少

2、springCloud是http协议传输，带宽会比较多，同时使用http协议一般会使用JSON报文，消耗会更大

3、dubbo的开发难度较大，原因是dubbo的jar包依赖问题很多大型工程无法解决

4、springcloud的接口协议约定比较自由且松散，需要有强有力的行政措施来限制接口无序升级

5、dubbo的注册中心可以选择zk,redis等多种，springcloud的注册中心只能用eureka或者自研
原文链接：blog.csdn.net/xuri24/arti…

10.dubbo并发控制怎么实现的？

provider通过ExecuteLimitFilter实现该功能，具体是通过Semaphore，根据配置参数创建一个Semaphore（max）,每当一个请求进来就tryacquire，请求返回之后就release。 dubbo默认的线程池是固定线程池，大小是200，超过直接抛异常。

dubbo消费者发送请求后线程处于什么状态？

waiting。

  1. 业务线程发出请求，DefaultFuture实例，继承于CompletableFuture。
  2. 在调用 future.get() 之前，先调用 ThreadlessExecutor.wait()，wait 会使业务线程在一个阻塞队列上等待take（），直到队列中被加入元素。
  3. 当业务数据返回后，生成一个 Runnable Task 并放入 ThreadlessExecutor 队列
  4. 业务线程将 Task 取出并在本线程中执行：反序列化业务数据并 set 到 Future。
  5. 业务线程拿到结果直接返回
    那是怎么将request和response绑定上的呢？ 每个request都是有一个唯一id，在DefaultFuture类中有一个Map维护id->DefaultFuture的映射，其实就是id对应的request的映射，这样收到了一个response消息就能对应上request。
    那怎么知道收到的是request还是response？
    协议头里面有一bit专门表示

怎么实现超时逻辑的？

DefaultFuture有一个TimeOutTask，为每个请求定时
blog.csdn.net/leisurelen/…

配置优先级

1.精确优先（方法级>接口级>全局配置（消费者））

2.消费者设置优先（在生产者和消费者中同时设置超时时间（防止由于网络等原因造成的堵塞），消费者设置的超时时间生效）

泛华调用

www.jianshu.com/p/e3a42571e…
