启动Binder机制

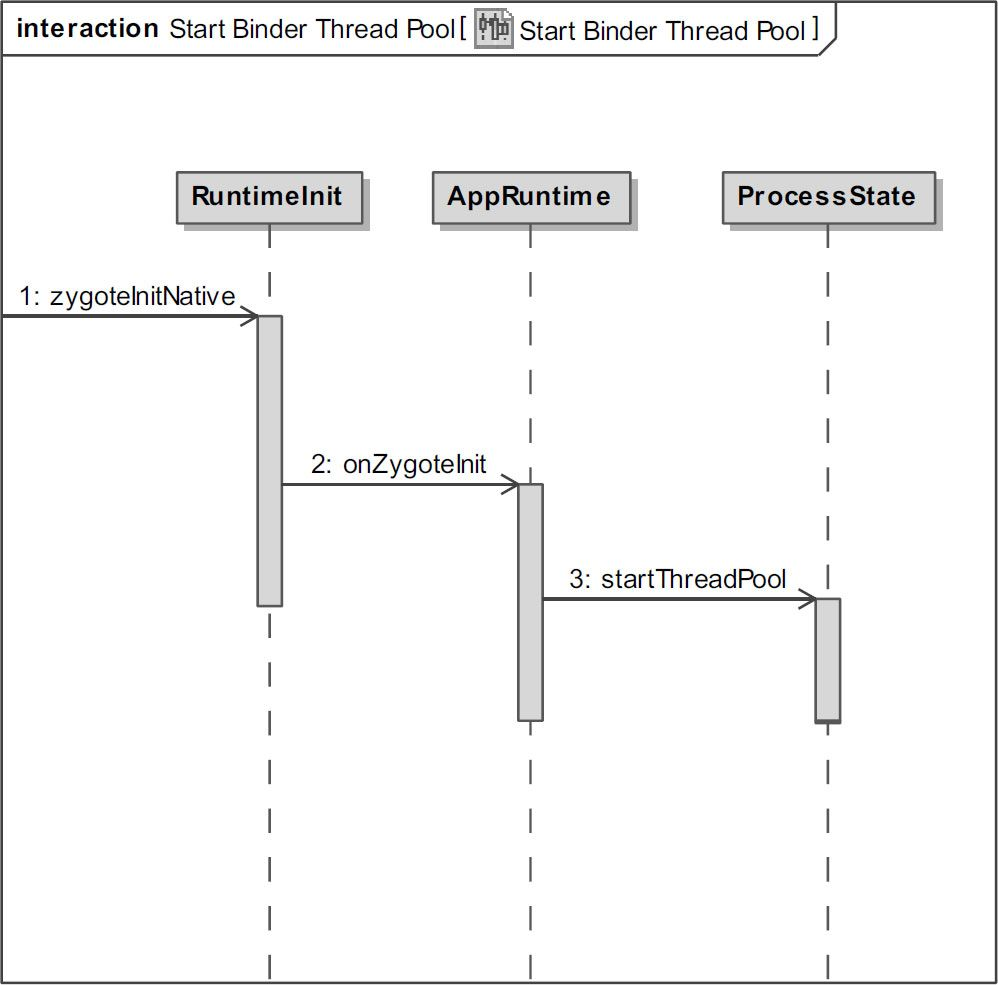

Binder线程池的启动过程时序图

Binder启动过程分析

frameworks/base/core/jni/AndroidRuntime.cpp

1 static AndroidRuntime* gCurRuntime = NULL;
2 ......
3
4 static void com_android_internal_os_RuntimeInit_zygoteInit(JNIEnv* env, jobject clazz)
5 {
6     gCurRuntime->onZygoteInit();
7 }

frameworks/base/cmds/app_process/app_main.cpp

virtual void onZygoteInit(){
    //拿到当前的ProcessState
    sp<ProcessState> proc = ProcessState::self();
    //启动线程池
    proc->startThreadPool();
}

//这是典型的单例模式，就像java的getInstance
sp<ProcessState> ProcessState::self(){
    if(gProcess != NULL){
        return gProcess;
    }
    gProcess = new ProcessState;
    return gProcess;
}

//再看ProcessState的构造函数
ProcessState::ProcessState()
//这里有一个成员变量叫mDriverFD，它是通过open_driver返回的,open_Driver做了什么？
//open("/dev/biner",O_RDWR);所以ProcessState打开的binder驱动
    :mDriverFD(open_driver()),...{
        if(mDriverFD >= 0){
            //DriverFB有效，就把它映射到当前进程的内存空间，
            mVMStart = mmap(0, BINDER_VM_SIZE, PROT_READ, ..., mDriverFD, 0);
        }
}

frameworks/base/libs/binder/ProcessState.cpp

void ProcessState::startThreadPool(){
    //布尔变量做防御，防止里面调2次
    if(!mThreadPoolStarted){
        mThreadPoolStarted = true;
        spawnPooledThread(true);
    }
}

void ProcessState::spawnPooledThread(bool isMain){
    if(mTheadPoolStarted){
        //new一个PoolThread然后run起来，
        //原来线程池里就这么一个线程，名不副实
        sp<Thread> t = new PoolThread(isMain);
        t->run(name.string());
    }
}

//再看看poolThread
//继承了thread类，
class PoolThread:public Thread{
    //调用threadLoop函数
    virtual bool threadLoop(){
        //这里出现了一个IPCTthreadState，它也是单例
        //但是是线程里面的单例，而不是进程里面的单例
        //joinThreadPool将当前线程注册到Binder驱动程序中去成为一个Binder线程，以便Binder驱动程序可以分发进程间通信请求给它处理。
        IPCThreadState::self()->joinThreadPool(mlsMain);
        return false;
    }
}

void IPCThreadSttate::joinThreadPool(bool isMain){
    //IPCTHreadState里面有两个parce，一个是mIn，一个mOut，
    //如果有什么数据要写到Binder驱动，就写到mOut，
    //如果有数据返回回来，数据就放在mIn里面
    //根据参数isMain的值不同，相应地将一个BC_ENTER_LOOPER或者BC_REGISTER_LOOPER命令协议写入到IPCThreadState类内部的命令协议缓冲区mOut中，以便接下来可以调用成员函数talkWithDriver将它里面的BC_ENTER_LOOPER或者BC_REGISTER_LOOPER命令协议发送给Binder驱动程序，从而完成注册Binder线程的过程。
    mOut.writeInt32(isMain?BC_ENTER_LOOPER:BC_REGISTER_LOOPER);
    do{
        //循环，不会退出，
        //getAndExecuteCommand是核心函数
        result = getAndExecuteCommand();
        ...
    }while(result != -ECONNREFUSED && result != -EBADF);
}

status_t IPCThreadState::getAndExecuteCommand(){
    //可以能驱动写，也可能从驱动读，
    //对于binder线程，一般是等待从binder驱动发过来的binder transact请求，读完再回复请求
    talkWithDriver();

    //读cmd并且处理cmd，所以这里是根据binder发过来的指令执行不同的操作。
    cmd = mln.readInt32();
    executeCommand(cmd);

    return result;
}

总结

1. 打开binder驱动。
2. 映射进程内存，分配缓冲区。
3. 注册binder线程
4. 进入binder loop。
