带你了解分类的加载流程

一.探索前需知

void _read_images {

    // 1:第一次进来 - 开始创建表
    // gdb_objc_realized_classes : 所有类的表 - 包括实现的和没有实现的
    // allocatedClasses: 包含用objc_allocateClassPair分配的所有类（和元类）的表。(已分配)
    if (!doneOnce) {
           doneOnce = YES;
        // namedClasses
        // Preoptimized classes don't go in this table.
        // 4/3 is NXMapTable's load factor
        int namedClassesSize =
            (isPreoptimized() ? unoptimizedTotalClasses : totalClasses) * 4 / 3;
        gdb_objc_realized_classes =
            NXCreateMapTable(NXStrValueMapPrototype, namedClassesSize);

        allocatedClasses = NXCreateHashTable(NXPtrPrototype, 0, nil);
    }

    // 2:类处理
    for (i = 0; i < count; i++) {
      Class cls = (Class)classlist[i];
      Class newCls = readClass(cls, headerIsBundle, headerIsPreoptimized);
    }

    // 3: 方法编号处理
    for (EACH_HEADER) {
        SEL *sels = _getObjc2SelectorRefs(hi, &count);
        UnfixedSelectors += count;
        for (i = 0; i < count; i++) {
          const char *name = sel_cname(sels[i]);
          sels[i] = sel_registerNameNoLock(name, isBundle);
        }
    }

    // 4: 协议处理
    for (EACH_HEADER) {
        extern objc_class OBJC_CLASS_$_Protocol;
        Class cls = (Class)&OBJC_CLASS_$_Protocol;
        NXMapTable *protocol_map = protocols();
        protocol_t **protolist = _getObjc2ProtocolList(hi, &count);
        for (i = 0; i < count; i++) {
            readProtocol(protolist[i], cls, protocol_map,
                         isPreoptimized, isBundle);
        }
    }

    // 5: 非懒加载类处理
    for (EACH_HEADER) {
      classref_t *classlist =
          _getObjc2NonlazyClassList(hi, &count);
      addClassTableEntry(cls);
      realizeClassWithoutSwift(cls);
    }

    // 6: 待处理的类
    if (resolvedFutureClasses) {
        for (i = 0; i < resolvedFutureClassCount; i++) {
            Class cls = resolvedFutureClasses[i];
            if (cls->isSwiftStable()) {
                _objc_fatal("Swift class is not allowed to be future");
            }
            realizeClassWithoutSwift(cls);
            cls->setInstancesRequireRawIsa(false/*inherited*/);
        }
        free(resolvedFutureClasses);
    }

    // 7:分类处理
   for (EACH_HEADER) {
       category_t **catlist =
           _getObjc2CategoryList(hi, &count);
       bool hasClassProperties = hi->info()->hasCategoryClassProperties();
       for (i = 0; i < count; i++) {
           category_t *cat = catlist[i];
           Class cls = remapClass(cat->cls);
       }
   }

}

if (!cls->isRealized()) {
        cls = realizeClassMaybeSwiftAndLeaveLocked(cls, runtimeLock);
        // runtimeLock may have been dropped but is now locked again
  }

realizeClassMaybeSwiftMaybeRelock(Class cls, mutex_t& lock, bool leaveLocked)
{
    lock.assertLocked();

    if (!cls->isSwiftStable_ButAllowLegacyForNow()) {
        // Non-Swift class. Realize it now with the lock still held.
        // fixme wrong in the future for objc subclasses of swift classes
        realizeClassWithoutSwift(cls);
        if (!leaveLocked) lock.unlock();
    } else {
        // Swift class. We need to drop locks and call the Swift
        // runtime to initialize it.
        lock.unlock();
        cls = realizeSwiftClass(cls);
        assert(cls->isRealized());    // callback must have provoked realization
        if (leaveLocked) lock.lock();
    }

    return cls;
}

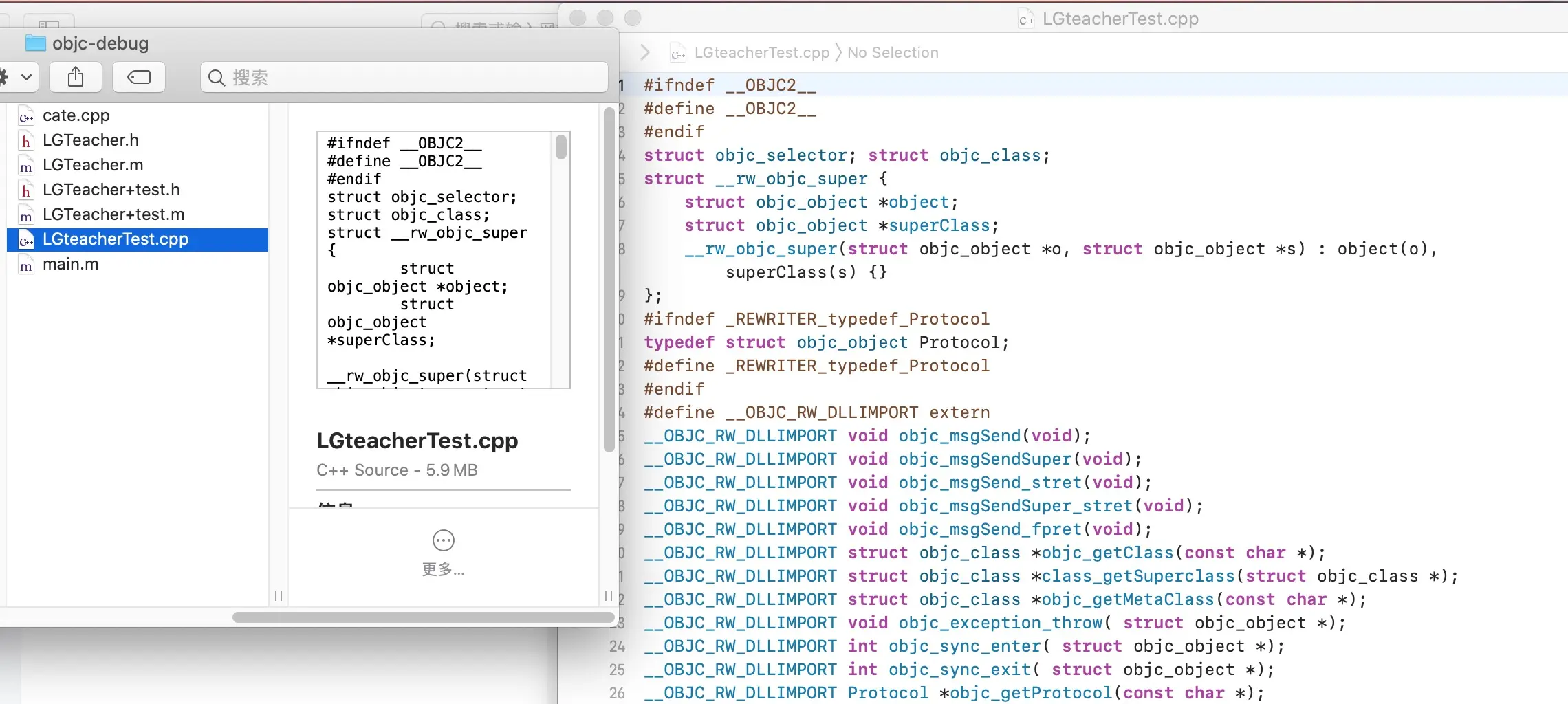

发现这个文件里有 ：

static struct _category_t _OBJC_$_CATEGORY_LGTeacher_$_test __attribute__ ((used, section ("__DATA,__objc_const")))

test 代表类别的名字,_category_t 这个就是类别的结构体. 我们在objc源码里搜索c：

struct category_t {
    const char *name;
    classref_t cls;
    struct method_list_t *instanceMethods;
    struct method_list_t *classMethods;
    struct protocol_list_t *protocols;
    struct property_list_t *instanceProperties;
    // Fields below this point are not always present on disk.
    struct property_list_t *_classProperties;

    method_list_t *methodsForMeta(bool isMeta) {
        if (isMeta) return classMethods;
        else return instanceMethods;
    }

    property_list_t *propertiesForMeta(bool isMeta, struct header_info *hi);
};

原来 category_t 底层是一个结构体 ,里面有name、cls、instanceMethods、classMethods、protocols、instanceProperties、_classProperties, name 就是类别的名字,

cls就是类,instanceMethods 就是实例方法,classMethods就是类方法,protocols就是类别里的协议.

2.2 分类的加载

既然分类的结构已经清楚了,下面我们就要探索分类是如何加载到主类里面的.

LGTeacher.h

#import <Foundation/Foundation.h>

NS_ASSUME_NONNULL_BEGIN

@interface LGTeacher : NSObject
@property (nonatomic, copy) NSString *name;

+ (void)sayMaster;

@end

NS_ASSUME_NONNULL_END

LGTeacher.m

#import "LGTeacher.h"

@implementation LGTeacher

+ (void)load{
    NSLog(@"load");
}

+ (void)sayMaster{
    NSLog(@"%s",__func__);
}

@end

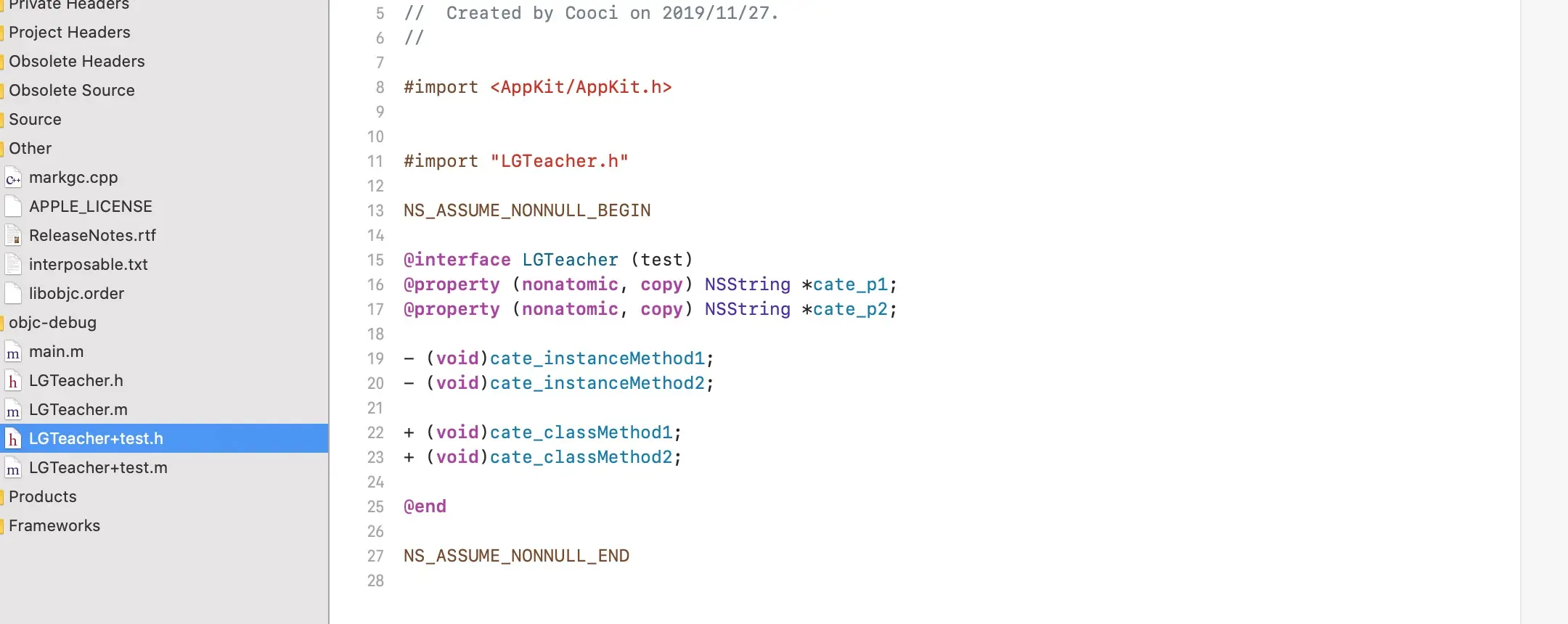

LGTeacher+test.h

#import <AppKit/AppKit.h>


#import "LGTeacher.h"

NS_ASSUME_NONNULL_BEGIN

@interface LGTeacher (test)
@property (nonatomic, copy) NSString *cate_p1;
//@property (nonatomic, copy) NSString *cate_p2;

//- (void)cate_instanceMethod1;
- (void)cate_instanceMethod2;

//+ (void)cate_classMethod1;
+ (void)cate_classMethod2;

@end

 LGTeacher+test.m

#import "LGTeacher+test.h"
#import <objc/runtime.h>

#import <AppKit/AppKit.h>

@implementation LGTeacher (test)

+ (void)load{
    NSLog(@"分类 load");
}

- (void)setCate_p1:(NSString *)cate_p1{
}

- (NSString *)cate_p1{
    return @"cate_p1";
}

- (void)cate_instanceMethod2{
    NSLog(@"%s",__func__);
}

+ (void)cate_classMethod2{
    NSLog(@"%s",__func__);
}
@end

 有些盆友会说,探究前已经分析过 read_images 里有个方法,

// 7:分类处理

   for (EACH_HEADER) {
       category_t **catlist =
           _getObjc2CategoryList(hi, &count);
       bool hasClassProperties = hi->info()->hasCategoryClassProperties();
       for (i = 0; i < count; i++) {
           category_t *cat = catlist[i];
           Class cls = remapClass(cat->cls);
       }
   }
}

 在这里会发现分类,然后走到：

   // Process this category.
            // First, register the category with its target class.
            // Then, rebuild the class's method lists (etc) if
            // the class is realized.
            bool classExists = NO;
            if (cat->instanceMethods ||  cat->protocols
                ||  cat->instanceProperties)
            {
                addUnattachedCategoryForClass(cat, cls, hi);
                if (cls->isRealized()) {
                    remethodizeClass(cls);
                    classExists = YES;
                }
                if (PrintConnecting) {
                    _objc_inform("CLASS: found category -%s(%s) %s",
                                 cls->nameForLogging(), cat->name,
                                 classExists ? "on existing class" : "");
                }
            }

因为category 里是实例方法,所以必然会走 if (cat->instanceMethods || cat->protocols

|| cat->instanceProperties) 这里面,addUnattachedCategoryForClass 添加没有加进去的分类，

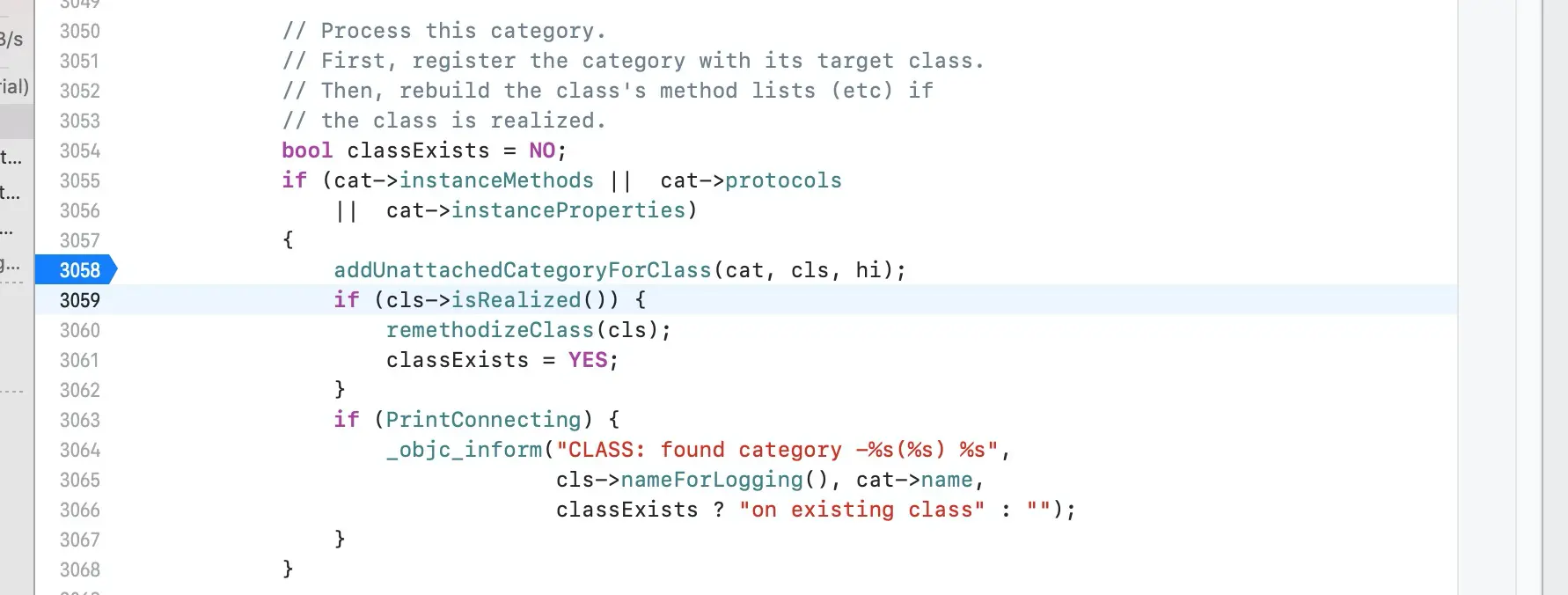

在这里进行添加的呗.那我们就来验证下, 首先我们在addUnattachedCategoryForClass) 这句代码中打上断点,

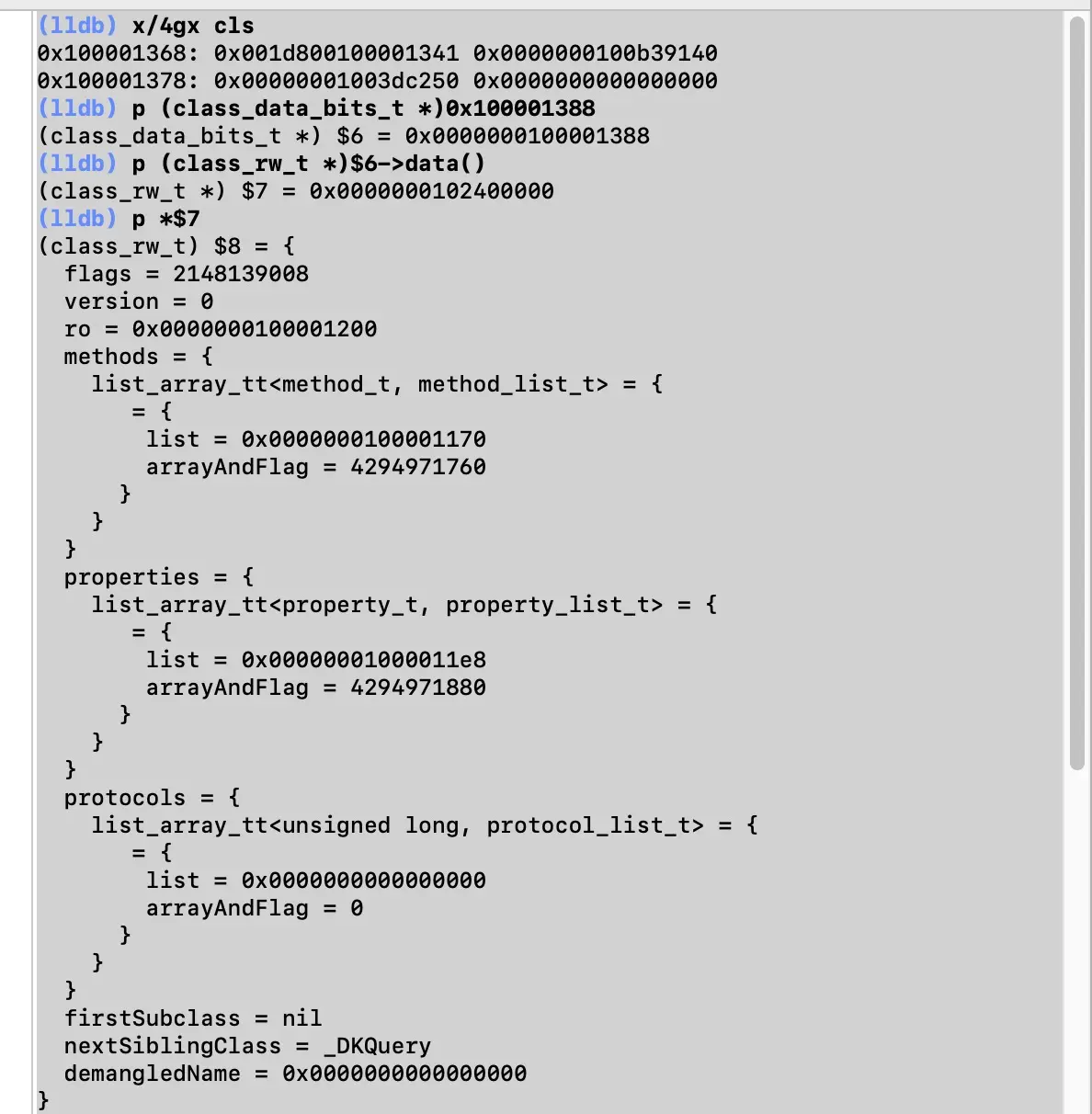

来分析此时的class结构：

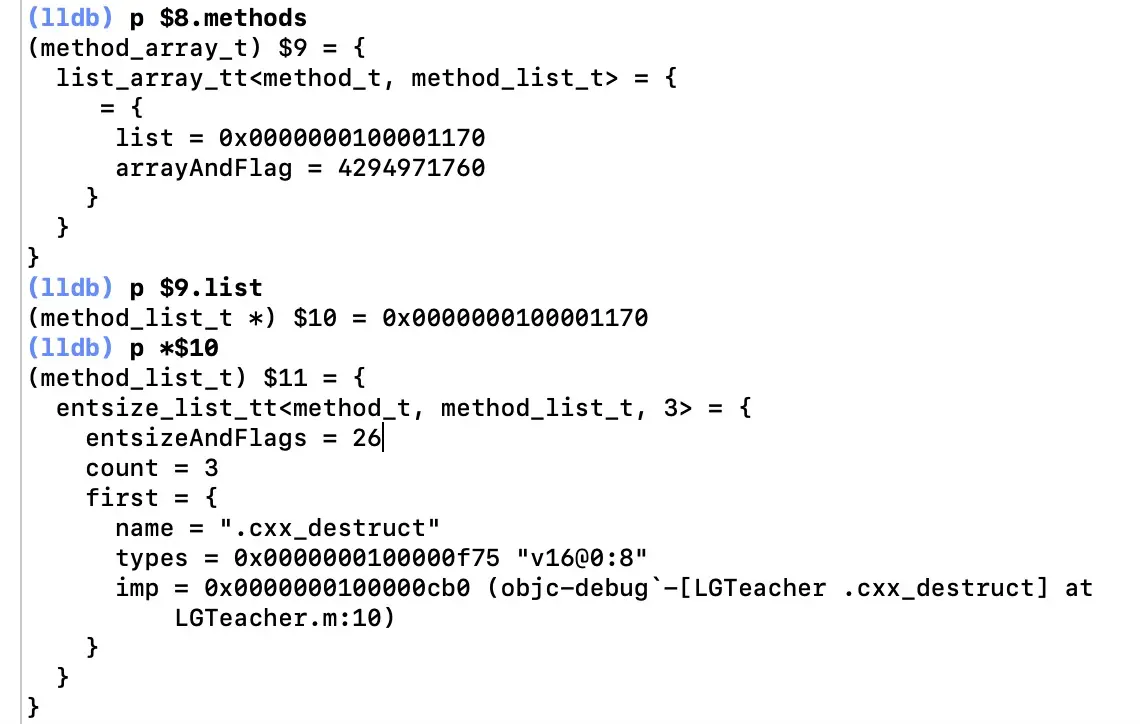

此时类里面rw的method里有三个方法： cxx_destruct、 setName、getName,

而主类里是：

#import <Foundation/Foundation.h>

NS_ASSUME_NONNULL_BEGIN

@interface LGTeacher : NSObject
@property (nonatomic, copy) NSString *name;

+ (void)sayMaster;

@end

NS_ASSUME_NONNULL_END

说明此时主类的方法以及被加载到rw里了,因为第五步是非懒加载类已经初始化过了,主类的rw、ro都有东西啦,有的盆友可能会问: + (void)sayMaster 没有加到呀，

其实还是以前文章提到过的问题, 类方法添加到元类里,并不是本身的类里.

我们接着往下分析进入到addUnattachedCategoryForClass 里面:

这一步主要是将没有加载的categoryList 和 类关联起来 并且加到NXMap 表里.

紧接着 又来到(第五步非懒加载已经初始化过,判断里必走)：

if (cls->isRealized()) {
    remethodizeClass(cls);
    classExists = YES;
}

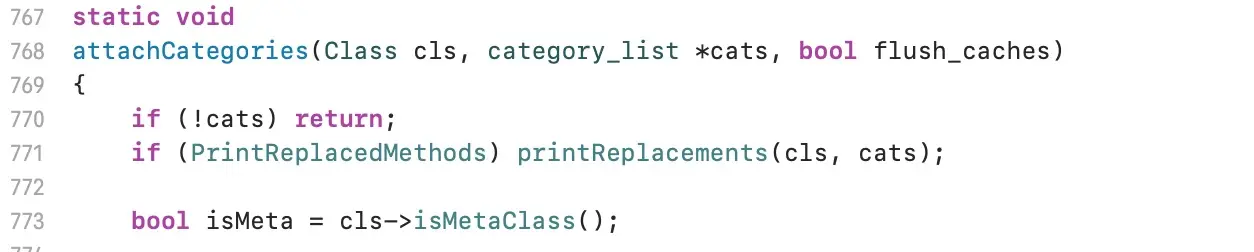

remethodizeClass  --> attachCategories -- >进入方法实现

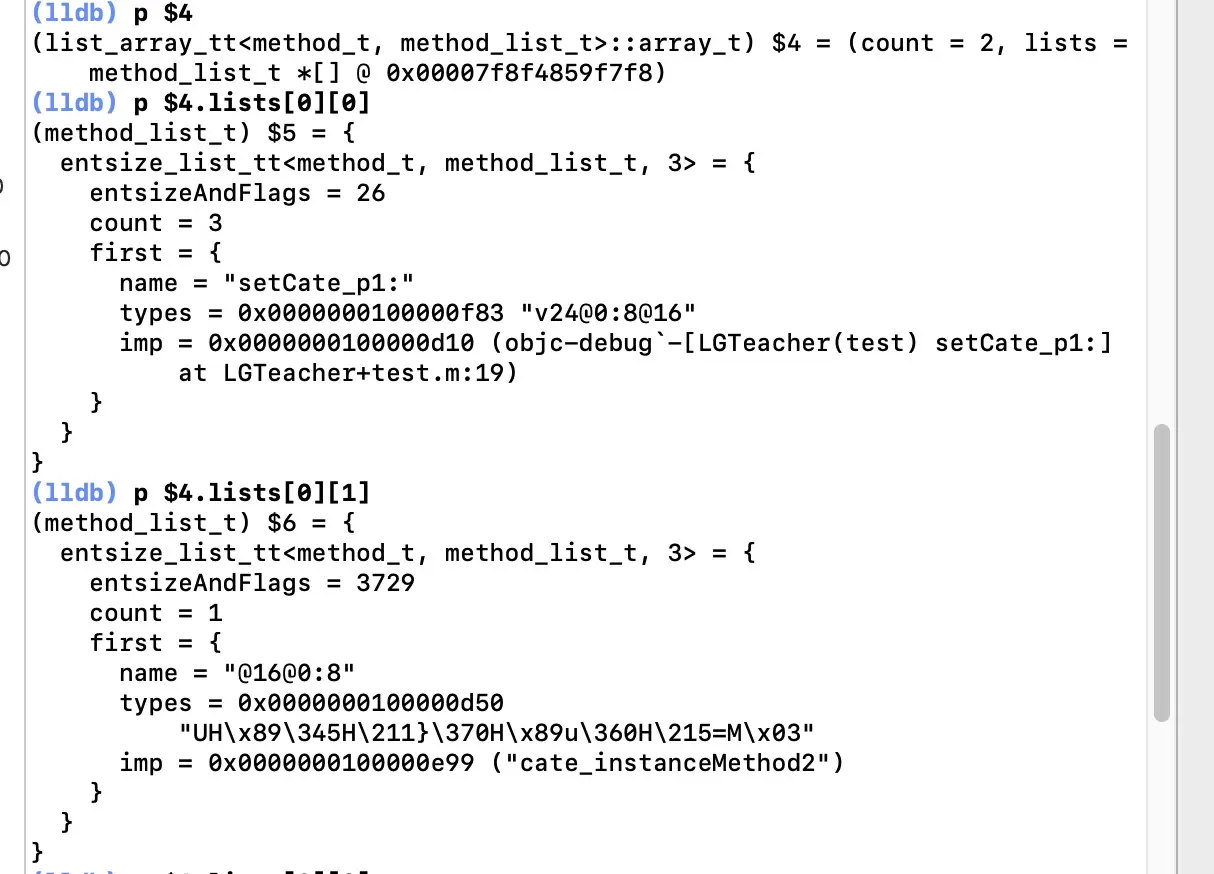

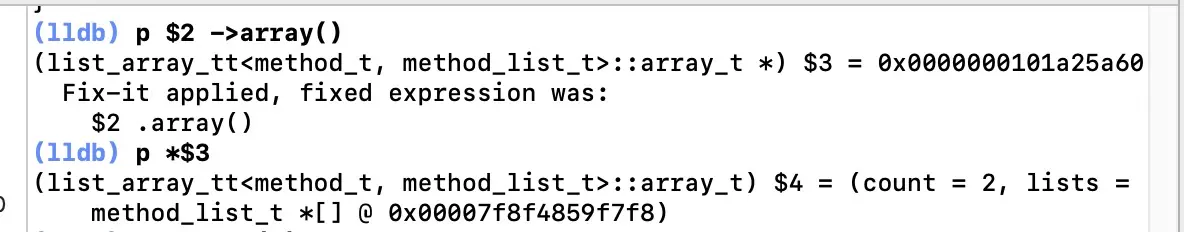

在这代码最后打下断点再分析 cls 结构：

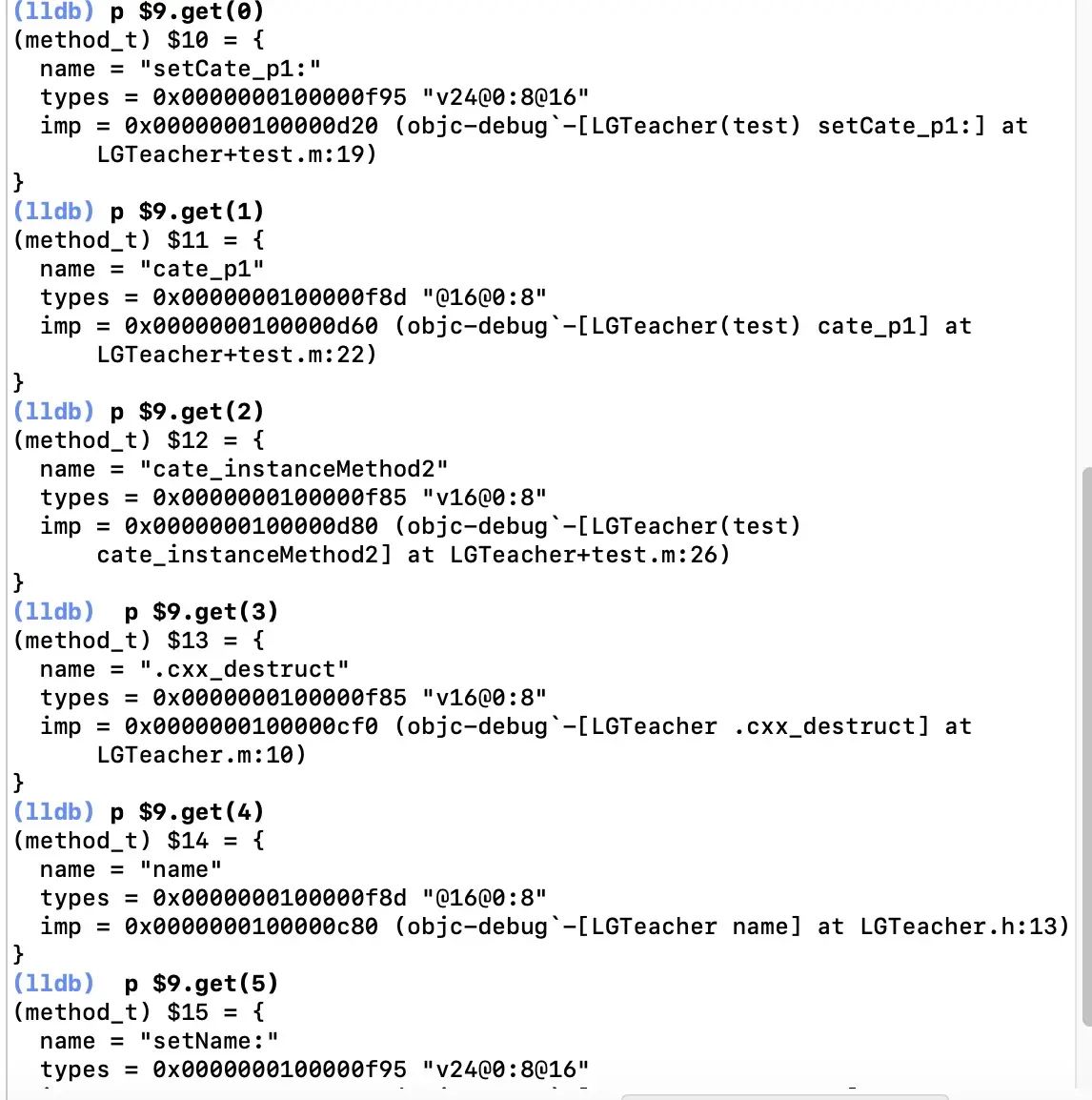

结构如下:

分类里的方法是不是也加载到rw 里了,

所有的一切一切都得到了验证,都是那么看得见摸得着, 那么分类的加载就分析完毕了吗？NO,NO,NO 这才是冰山一角, 当前类、和分类都实现了load 方法, 说明这是非懒加载类 和非懒加载分类的搭配使用,还有更多情况请看下面.

 三.分类加载的进阶

在上面我们介绍了 懒加载类和非懒加载类,那么同样分类也分懒加载和非懒加载,所以它们一起搭配使用就有四种情况:

 懒加载的分类(不实现 load 方法 )

 3.11  懒加载的分类(不实现 load 方法 )与非懒加载的类搭配使用(实现 load 方法 )

我们知道非懒加载的类加载时,必然会走read_images - realizeClassWithoutSwift - methodlizeClass

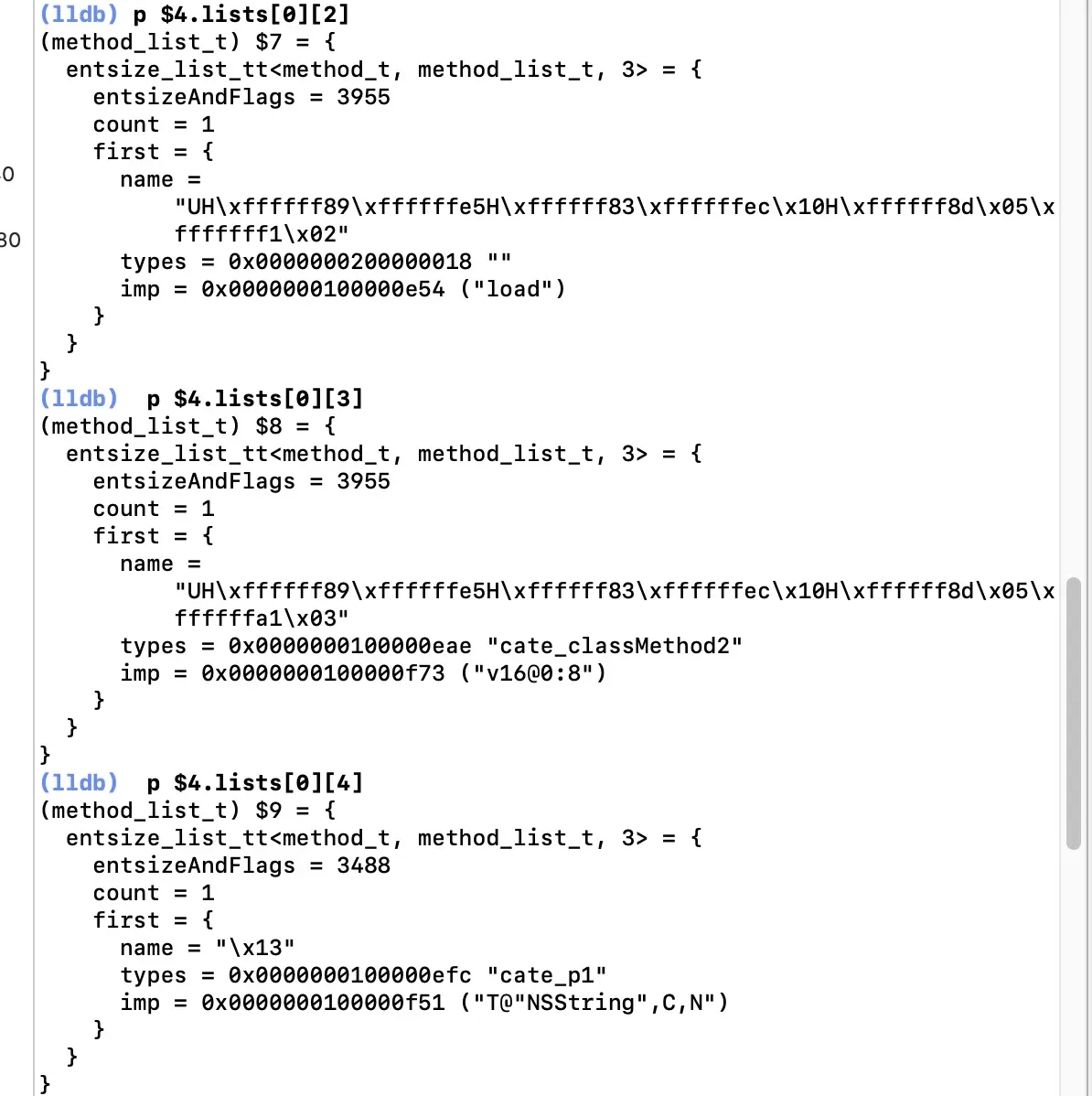

我们这打个断点看看此时的类结构：

我的天,此时ro里面有分类的方法、属性了,这该怎么解释呢? 其实这是因为在编译的时候已经把分类的信息给读取到ro里面了.

3.12 懒加载的分类(不实现 load 方法 )与懒加载的类搭配使用 (不实现 load 方法 )

自己实现懒加载 ：Class cls = [LGTeacher class];

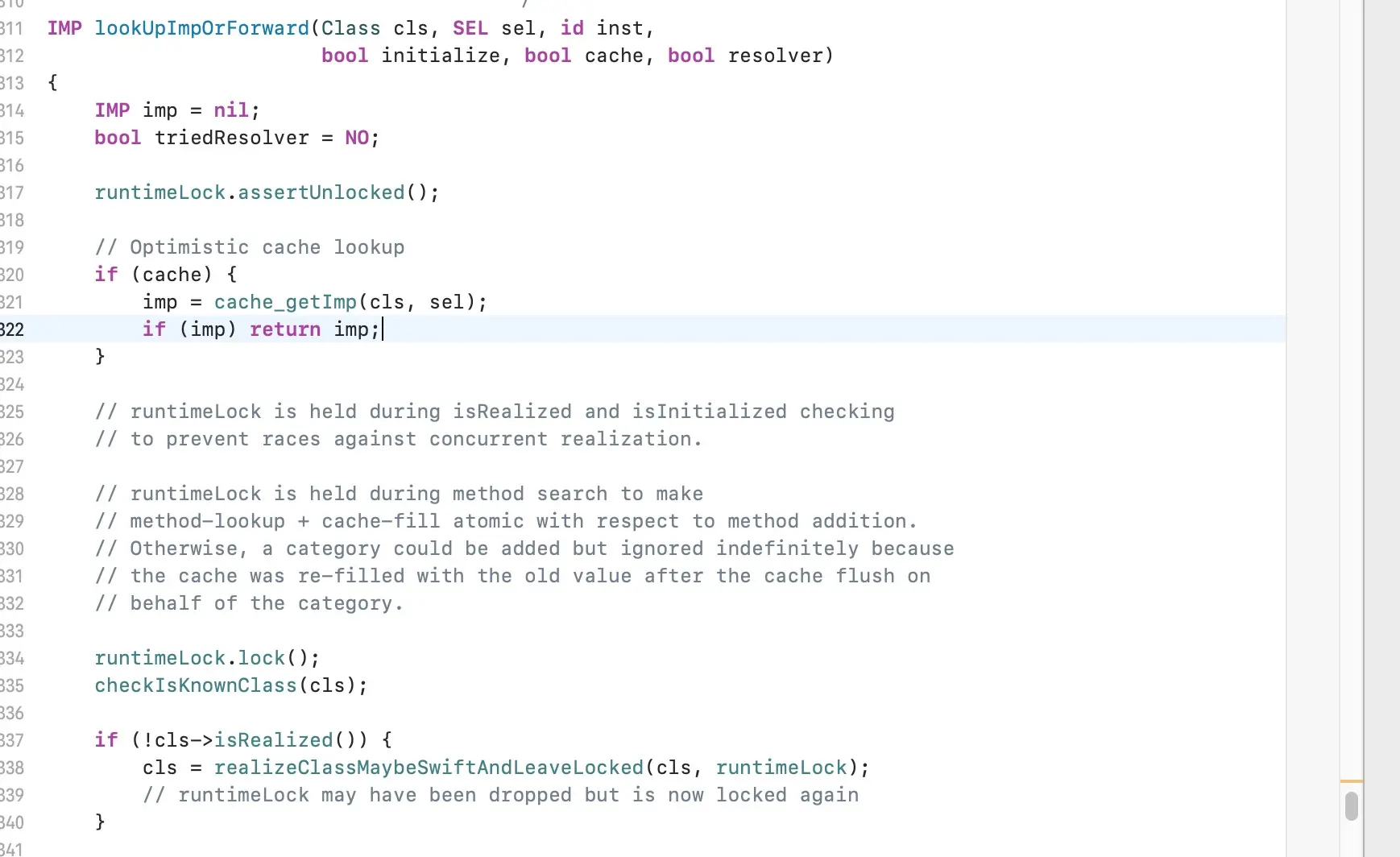

懒加载的类第一次调用时,它在底层会发送消息,会先进行快速查找和慢速查找流程，第一次进来的话会走慢速查找流程,来到 lookUpImpOrForward

分析此时的LGPerson结构, 注意哦 我们上面调用的是对象方法,在方法查找中会在元类里进行查找,所以这个方法中cls 参数代表 元类, 我们来看下元类的结构：

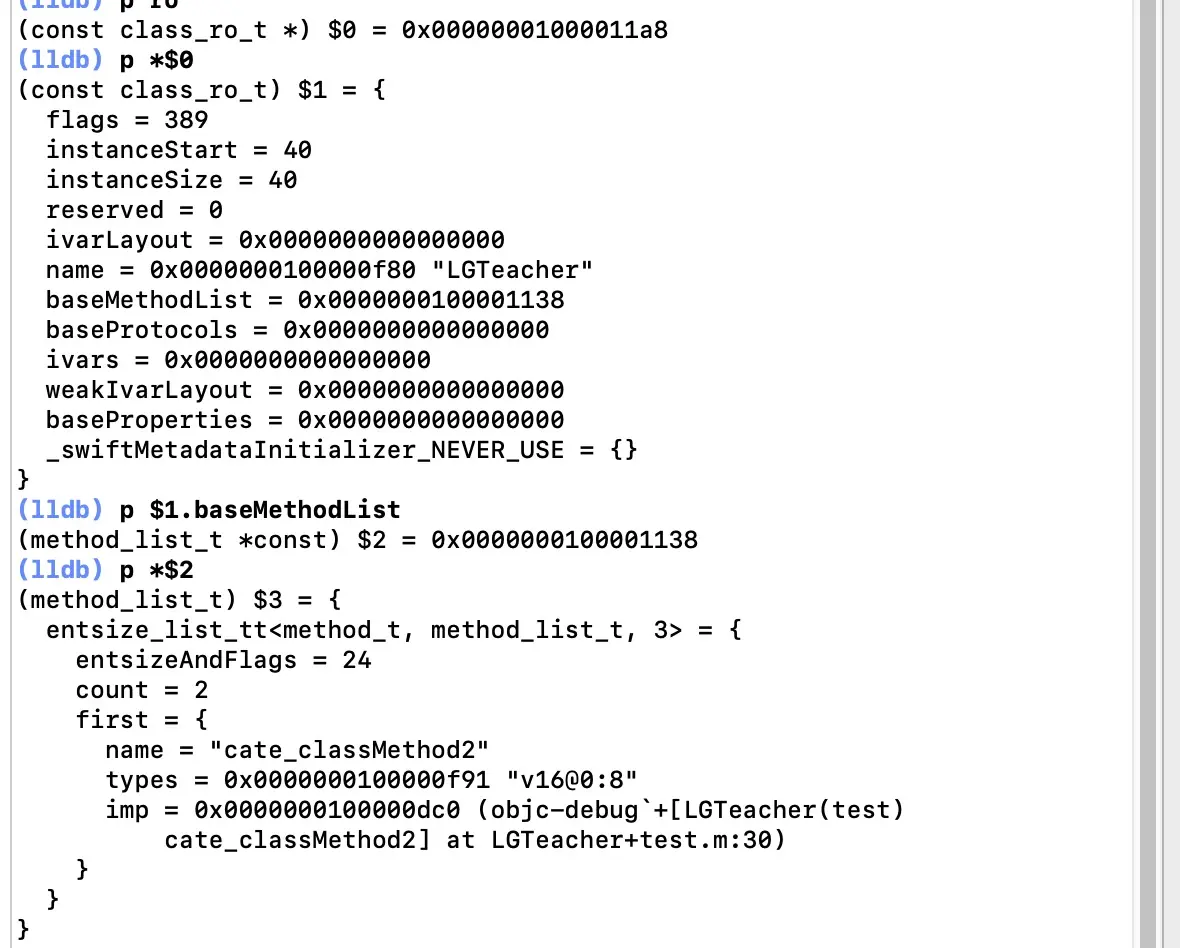

我的天, 元类的ro有 cate_classMethod2,也就是分类的方法.我把分类的代码粘一下：

#import "LGTeacher+test.h"
#import <objc/runtime.h>

#import <AppKit/AppKit.h>

@implementation LGTeacher (test)

//+ (void)load{
//    NSLog(@"分类 load");
//}

- (void)setCate_p1:(NSString *)cate_p1{
}

- (NSString *)cate_p1{
    return @"cate_p1";
}

- (void)cate_instanceMethod2{
    NSLog(@"%s",__func__);
}

+ (void)cate_classMethod2{
    NSLog(@"%s",__func__);
}
@end

lookUpImpOrForward 刚进来时 ,元类里的ro就已经有分类的方法了.由此可以得出结论：

懒加载的分类 方法- 编译处理 - 直接处理 data() - ro

 非懒加载的分类(实现 load 方法 )

 3.21  非懒加载的分类(实现 load 方法 )与非懒加载的类搭配使用(实现 load 方法 )

上面初探时已经分析过,  read_images - realizeClassWithoutSwift - methodlizeClass - addUnattachedCategoryForClass - 判断是否实现 - 这里看到上面一行就在read_images 实现了：

if (cls->isRealized()) {

 remethodizeClass(cls); -> 实现类信息

} attachCategories 加载分类数据进来

3.22  非懒加载的分类(实现 load 方法 )与懒加载的类搭配使用(不实现 load 方法 )

这种情况就比较特殊, 按之前分析的  非懒加载的分类 会走到 read_images -->

// 分类的处理

  for (EACH_HEADER) {
       category_t **catlist =
           _getObjc2CategoryList(hi, &count);
       bool hasClassProperties = hi->info()->hasCategoryClassProperties();
       for (i = 0; i < count; i++) {
           category_t *cat = catlist[i];
           Class cls = remapClass(cat->cls);
       }
   }
}

懒加载的类之前分析会第一次调用时,它在底层会发送消息,会先进行快速查找和慢速查找流程，第一次进来的话会走慢速查找流程,来到 lookUpImpOrForward.

但在这里想一下：运行时分类都加载好了,主类第一次加载还要等到第一次消息发送时,是不是太慢了？

所以这里和其它流程不一样的地方是：先走个 prepare_load_methods ：

void prepare_load_methods(const headerType *mhdr)
{
    size_t count, i;

    runtimeLock.assertLocked();

    category_t **categorylist = _getObjc2NonlazyCategoryList(mhdr, &count);
    for (i = 0; i < count; i++) {
        category_t *cat = categorylist[i];
        Class cls = remapClass(cat->cls);

        const class_ro_t *ro = (const class_ro_t *)cls->data();
        const char *cname = ro->name;
        const char *oname = "LGTeacher";//LGTeacher
        // printf("类名 :%s \n",cname);
        if (cname && (strcmp(cname, oname) == 0)) {
//            printf("prepare_load_methods :非懒加载分类名 :%s \n",cname);
        }

        if (!cls) continue;  // category for ignored weak-linked class
        if (cls->isSwiftStable()) {
            _objc_fatal("Swift class extensions and categories on Swift "
                        "classes are not allowed to have +load methods");
        }
        realizeClassWithoutSwift(cls);
    }
}

在这个方法里面会有： realizeClassWithoutSwift(cls). 在这里进行初始化类信息, rw的赋值.

四.总结

本篇文章先介绍了懒加载类和非懒加载类，然后分4种组合情况深入研究了类的加载和分类加载的原理.其中:

1.分类的懒加载在编译期就已经确定了.

2. 分类的非懒加载在read_images 在非懒加载分类中addUnattachedCategoryForClass 添加没有加进去的分类,最后remethodizeClass --> attachCategories,才会对rw进行操作.

3.类的非懒加载也是在read_images里进行非懒加载的类初始化.

4.最后类的懒加载分为两种情况：如果分类也是懒加载的话,它在底层会发送消息,会先进行快速查找和慢速查找流程，第一次进来的话会走慢速查找流程,来到 lookUpImpOrForward,进行初始化类,如果分类也是非懒加载的话,先走个 prepare_load_methods 在这个方法里面会有： realizeClassWithoutSwift(cls). 在这里进行初始化类信息, rw的赋值.

说明：文章中不恰当的地方,还希望看到的盆友提出,自己会及时改正
