简介

拖拽在可视化中是非常常见的交互，但是想把拖拽交互做好并不容易，既需要对 DOM 的拖拽机制有充分的了解，也需要可视化的绘图引擎提供良好的拖拽支持。我们常见的拖拽交互可以大体上分为三个场景：

画布内部的拖拽
画布外部元素拖拽到画布内
画布内的图形拖拽到画布外

接下来我们会详细的讨论这三个场景，同时讲解绘图引擎（G 4.0）如何实现一套完备的拖拽模型，我们先从 DOM 的拖拽事件开始。

G 是 AntV 几个产品共同的底层 2D 渲染引擎，高效易用，专注于图形的渲染、拾取、事件以及动画机制，给上层 G2、F2、G6 提供统一的渲染机制。

DOM 的拖拽模型

DOM 的拖拽主要包含 7 个事件，参考 MDN drag event ：

dragstart
drag
dragend
dragenter
dragover
dragleave
drop

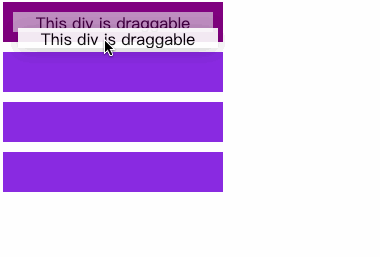

这 7 个事件可以分为两组，前 3 个事件 dragstart, drag, dragend 用于触发被的元素，后 4 个用于响应拖拽事件（在上面移动、释放），看下面的示例：

浏览器目前内置了拖拽的效果，首先要在 DOM 上声明 draggable="true" ，通过监听事件设置样式和最终改变 DOM 的容器。

<div class="dropzone">
    <div id="draggable" draggable="true" ondragstart="event.dataTransfer.setData('text/plain',null)">
        This div is draggable
    </div>
</div>
<div class="dropzone"></div>
<div class="dropzone"></div>
<div class="dropzone"></div>

注意：

draggable 的元素可以触发 dragstart, drag 和 dragend 事件，此时 mousemove, mouseenter,mouseleave 等事件不再触发。
dropzone 的元素可以响应 dragenter, dragleave, dragover 和 drop 事件
drop 事件在 dragend 之前触发，必须在 dragover 中 preventDefault 否则无法触发 drop 事件
拖拽过程中离开浏览器会触发 dragleave，继续移动不会再触发 drag，释放时触发 dragend ，但是不触发 drop

画布内部的拖拽

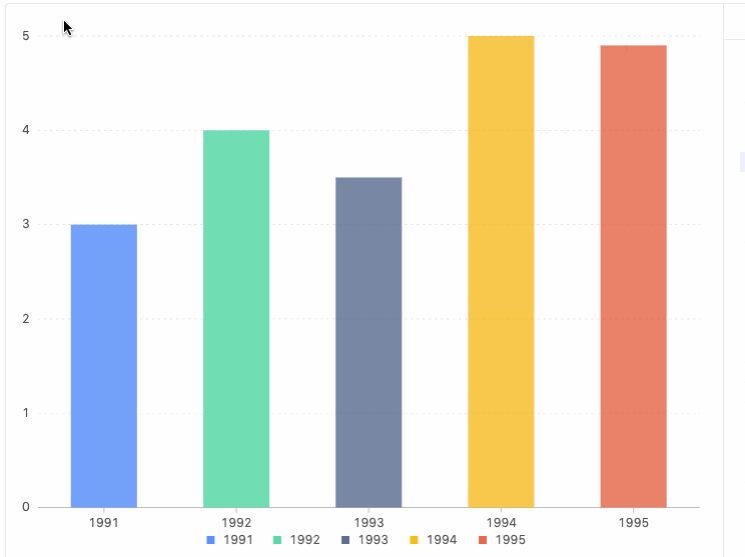

在画布内部的拖拽操作是可视化场景中最主要的拖拽操作，大体上分为两大类：

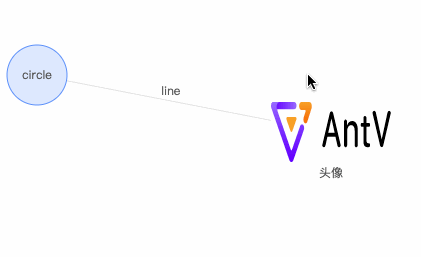

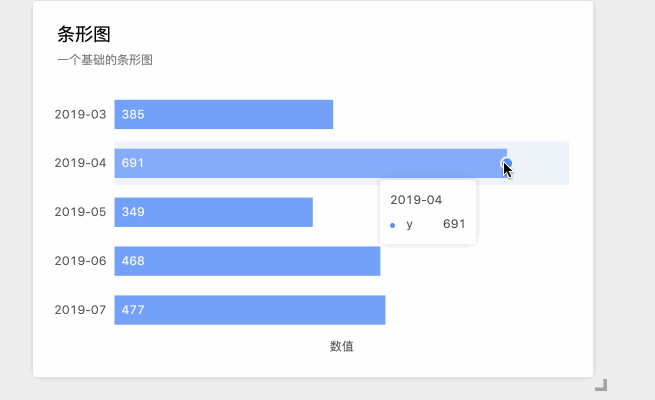

拖拽图形（改变位置、大小、容器等）

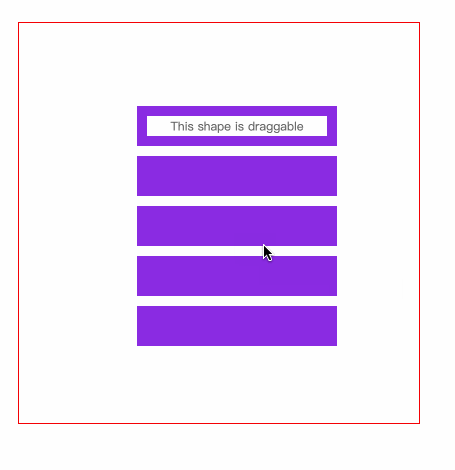

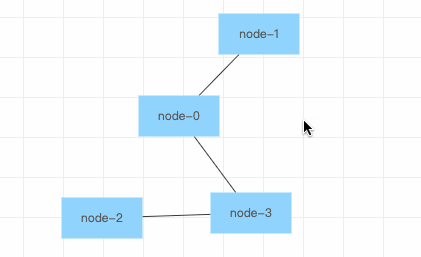

拖拽画布

为了实现这些拖拽功能，绘图引擎不但要在图形上支持 DOM 的 7 种拖拽事件，还需要在画布上实现一些事件。图形对 7 种基础事件的支持：

dragstart: 在图形上触发拖拽
drag: 拖拽持续
dragend: 结束图形的拖拽
dragenter: 当拖拽图形进入另外一个图形时，在后者上触发
dragover: 当拖拽图形持续在另一个图形上移动时触发，在后者上触发
dragleave: 拖拽图形离开了另一个图形，在后者上触发
drop: 拖拽图形在另一个图形上释放，在后者上触发

注意：

上面所有的事件都支持冒泡，会冒泡到画布（dragenter 和 dragleave 的触发类似于 mouseenter mouseleave)上。
图形上只有设置了 draggable = true 时才允许拖拽。

如果想支持在空白画布处拖拽，画布本身也要对拖拽进行支持，主要是下面 4 个事件：

dragstart：拖拽画布空白处触发拖拽
drag: 拖拽画布
dragdend: 拖拽画布结束
drop: 拖拽图形时在画布空白处释放

注意：

拖拽过程中需要处理拖拽到画布外面继续拖拽和释放鼠标的场景

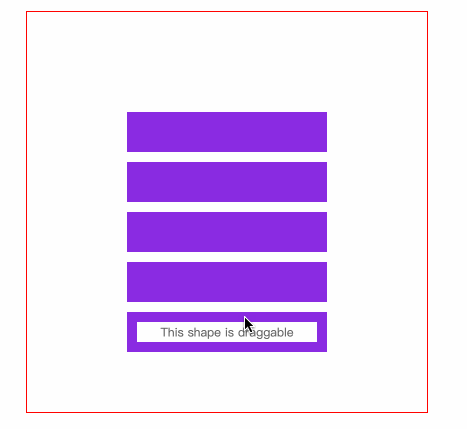

G 4.0 的实现

G 4.0 为了实现上述效果在支持了上面图形的 7 种事件、画布的 4种事件外，还还增加了一些事件的触发时机：

拖拽图形离开画布时，触发画布的 dragleave，再次进入触发 dragenter
拖拽图形离开画布时，继续拖拽会触发 drag 事件，释放时触发 drop 和 dragend 事件
拖拽画布（不是图形），离开画布时不触发 dragleave，再次进入也不触发 dragenter，持续拖拽会触发 drag，释放会触发 dragend ，但是不会触发 drop 事件。

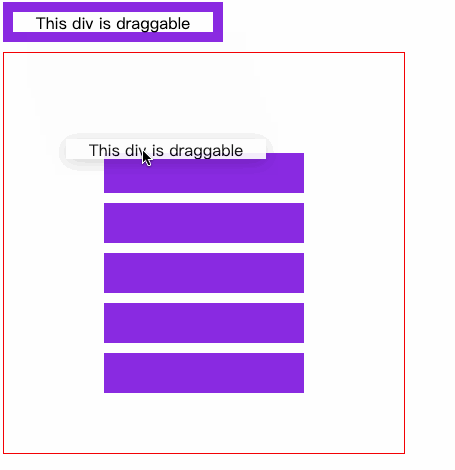

画布外部的元素拖拽到画布内

将画布外的元素拖拽到画布内，这种交互形式在编辑器场景下非常常见，不但要处理画布外元素的拖拽，也要在画布上监听各种事件，当拖拽的元素同时会同画布内的图形进行互动。

如果绘图引擎的画布未考虑同画布外元素拖拽时的兼容，理想中我们要实现上面这个交互的步骤是：

设置外部元素 draggable = true
监听外部元素的 dragstart, drag 和 dragend 事件
监听画布的 mouseenter, mouseleave 事件
监听画布内图形的 mouseenter, mouseleave 事件，设置图形的 hove 样式
当 dragend（或者 drop）时添加图形

但是不幸的是上述步骤无法完成这个交互，原因在于：元素触发 drag 事件时无法再触发 mousemove, mouseenter 等鼠标移动相关的事件，这时候只能选择 dragenter, dragleave, dragover 事件，我们需要在 dragover 事件中查找对应的图形，模拟实现图形本身的 dragenter, dragleave。

G 4.0 的实现

我们在 G 4.0 重构时充分考虑画布内外元素的拖拽，对 DOM 的 drag 事件做了充分的兼容：

拖拽元素进行画布时会触发画布的 dragenter, 继续续拖拽会触发画布的 dragover
拖拽元素进入图形，会触发图形的 dragenter，继续拖拽触发图形的 dragover
拖拽元素离开图形，会触发图形的 dragleave
拖拽元素在图形上释放，会触发图形的 drop 事件，在画布上释放会触发画布的 drop 事件
拖拽元素离开画布时会触发画布的 dragleave

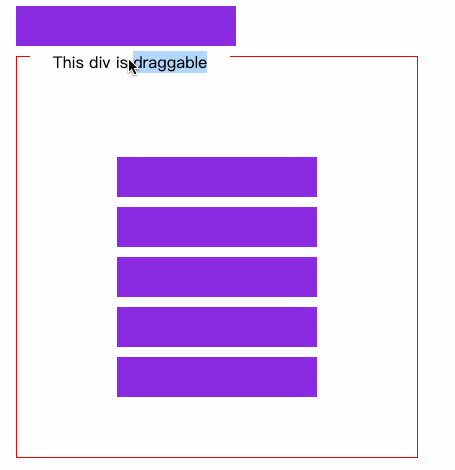

画布内的图形拖拽到画布外

将画布中的图形可以拖拽到外部 DOM 元素上，可以实现很多精彩交互，例如：

从画布中将图形移入垃圾筐
将画布中的元素放入外部列表（作为筛选条件）
将一个画布中的元素移入到另一个画布中

这个交互看起来简单，但是实现起来非常复杂：

画布内部的图形拖拽到画布外时，需要显示对应的 HTML，回到画布时需要回复成图形
画布外的容器需要能够监听拖拽图形的事件，监听 drop 时将 HTML 添加到容器内
在容器之外的地方释放，需要清理显示的 HTML，回复拖拽的图形

G 4.0 中的实现

G 4.0 中已经实现了拖拽图形到画布外面的几个事件，可以完美的实现这个交互：

dragleave：拖拽离开画布时，图形隐藏，对应的 HTML 显示，同时定位到鼠标的位置
dragenter：再次拖拽进入画布时，图形显示，对应的 HTML 隐藏
drag：持续拖拽时，移动图形/HTML
dragend: 结束时，需要判定是否需要回滚
drop：释放时，如果在容器上方，则添加到容器内

总结

可视化中的拖拽交互不仅仅上面的三种（例如：框选、滑动等），每种交互在不同的场景下也有新的需求（拖拽节点到画布外部时，画布跟随移动），但是所有的拖拽交互都可以通过上面的三种交互衍生出来。
G 4.0 除了拖拽之外，其他的基础事件也进行了很多的重构，结合上层的 G2、G6 的交互重新设计了事件模型。
希望 AntV 能够给您带来更高质量、更容易实现的各种交互，拖拽的细化仅仅是一个开始！
