史上最全Zookeeper(集群部署、API、监听器源码、ZAB)解析

Zookeeper概述

Zookeeper是一个开源的分布式框架，为分布式应用提供协调服务的Apache项目。

Zookeeper工作机制

Zookeeper从设计模式角度来理解，是一个基于观察者模式的分布式服务管理框架，它负责存储和管理大家都关心的数据，然后接受观察者的注册，一旦这些数据的状态发生变化，Zookeeper就将负责通知已经在Zookeeper上注册的那些观察者，作出相应的反应。

Zookeeper = 文件系统 + 通知机制

Zookeeper集群特点

• Zookeeper集群是一个领导者(Leader)和多个跟随者(Follower)组成的集群。
• 集群中只要有半数以上的节点存活，Zookeeper就能正常工作。
• 全局数据一致性，每个Server保存一份相同的数据，Client无论连接到哪个Server，数据都是一致的。
• 更新请求顺序进行，来自同一个Client的更新请求按其顺序依此执行。
• 数据更新原子性，一次数据更新要么全部成功，要么全部失败。
• 实时性：在一定的时间范围内，Client能读到最新数据。

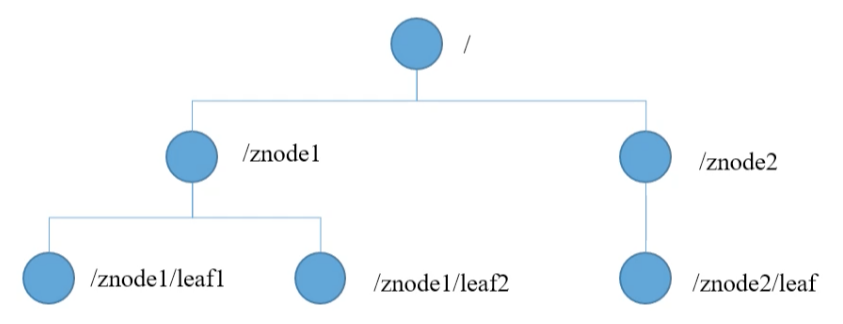

Zookeeper数据结构

Zookeeper数据结构与Unix文件系统很类似，整体上可以看作是一棵树，每个节点称作一个ZNode，每一个ZNode默认能够存储1MB的数据。每个ZNode都可以通过其路径唯一标示。

Zookeeper应用场景

提供的服务包括：统一命名服务、统一配置管理、同一集群管理、服务器节点动态上下线、软负载均衡等。

在分布式环境下，经常需要对应用/服务进行统一命名，便于识别。例如：IP不容易记住，而域名很容易记住。

Zookeeper单节点安装步骤

1. 解压Zookeeper
2. 修改conf包下配置文件名字：zoo_sample_cfg修改为zoo.cfg
3. 启动但节点Zookeeper: bin/zkServer.sh start

Zookeeper集群安装

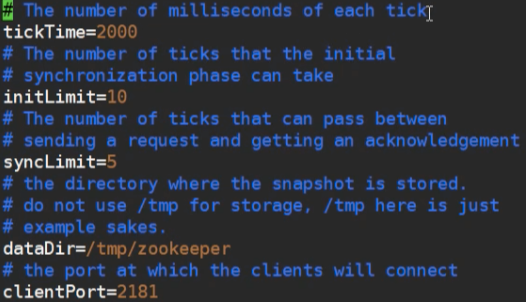

vim修改zoo.cfg配置文件

• tickTime：在节点的Zookeeper集群中，节点之间的沟通成为tick，tickTime=2000表示每2s沟通一次。
• initLimit：Zookeeper的数据时全局同步的，在刚启动Zookeeper集群时有一个全局同步阶段，这里initLimit=10表示同步时间最多占用10个tickTime，就是20s。
• syncLimit：syncLimit=5表示从发送一个请求到得到通知，最大等待时间是5个tickTime。
• dataDir：表示快照的存储目录，这里需要修改，因为注释说明了不要存储在/tmp目录下。
• clientPort：表示客户端连接Zookeeper时的端口，默认为2181.
• 在zoo.cfg末尾添加如下配置：

server.1 = IP地址/主机host:2888:3888
server.2 = IP地址/主机host:2888:3888
server.3 = IP地址/主机host:2888:3888

• 上面的配置表示了由三个Zookeeper节点组成的Zookeeper集群，其中2888表示通信端口号，用来实现Zookeeper节点间的通信，3888表示选举端口号。
• 在Zookeeper中，Leader和Follower不是通过配置设置的，而是通过选举得出的，3888端口号就是用来选举Leader的。
• 根据dataDir的属性在在对应的目录创建zkData文件夹，然后新建文件myid(名字不能错)，vim编辑myid文件，添加对应的数字。例如：当前Zookeeper节点名称为server.1，则myid文件中就写1，只要保证每台Zookeeper节点的myid不同即可。
• vim配置conf目录下的zkEnv.sh，配置jdk路径以及log日志存放目录：ZOO_LOG_DIR='（自定义路径，一般放在Zookeeper的安装目录下）'.
• 到此，一个三台Zookeeper的Zookeeper集群配置完毕！可以使用 bin/zkServer.sh start 命令分别启动三台Zookeeper，启动过程中，会进行Leader选举。

Zookeeper客户端常用命令

命令基本语法	功能描述
help	显示所有操作命令
ls path [watch]	使用 ls 命令来查看当前znode中所包含的内容
ls2 path [watch]	查看当前节点数据并能看到更新次数等数据
create	普通创建、 -s：含有序列、 -e：临时（重启或者超时消失）
get path [watch]	获得节点的值
set	设置节点的具体值
stat	查看节点状态
delete	删除节点
rmr	递归删除节点

Zookeeper节点类型

Zookeeper一共有四种节点类型

持久(Persistent)：客户端和服务器断开连接后，创建的节点不删除 短暂(Ephemeral)：客户端和服务器断开连接后，创建的节点自动删除

• 持久化目录节点：客户端与Zookeeper断开连接后，该节点依旧存在。
• 持久化顺序编号节点：客户端与Zookeeper断开连接后，该节点依旧存在，而且Zookeeper给该节点名称进行顺序编号。
• 临时目录节点：客户端与Zookeeper断开连接后，该节点被删除。
• 临时顺序编号目录节点：客户端与Zookeeper与客户端断开连接后，该节点被删除，并且在创建该节点时，Zookeeper给该节点名称进行顺序编号。

创建ZNode设置顺序标识，ZNode名称后会附加一个值，顺序号是一个单调递增的计数器，由父节点维护。在分布式系统中，顺序号可以用于为所有的事件进行全局排序，这样可以通过顺序号推断时间的顺序。

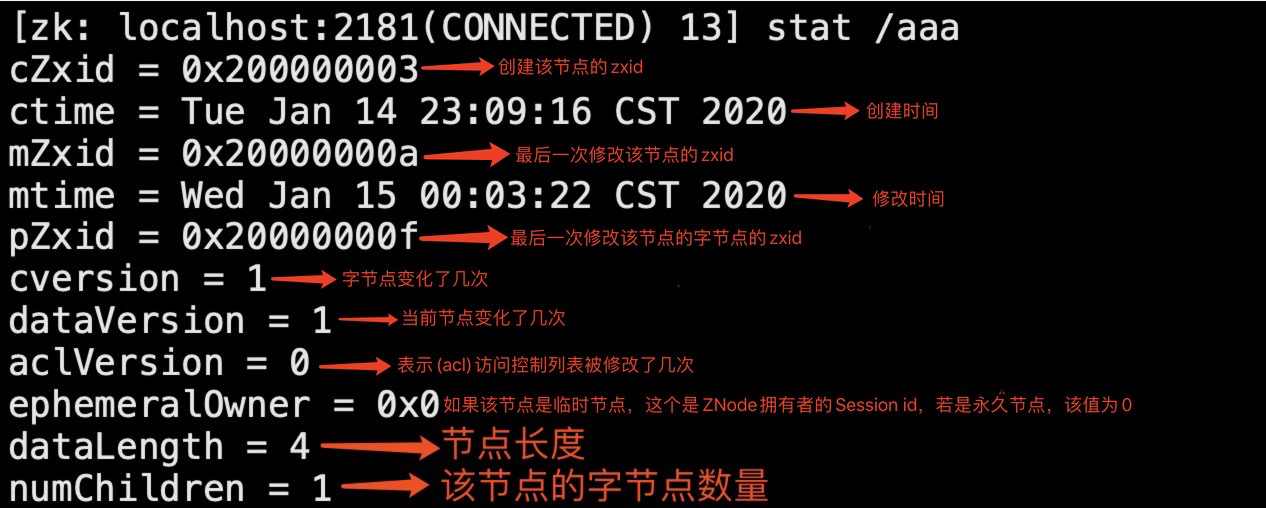

stat指令(节点的stat结构体)

• zxid:每次修改ZooKeeper状态都会收到一个zxid形式的时间戳，也就是ZooKeeper事务ID。事务ID是ZooKeeper中所有修改总的次序。每个修改都有唯一的zxid，如果zxid1小于zxid2，那么zxid1在zxid2之前发生。假设 zxid=0x200000003 则zxid分为两部分，0x2为前一部分，00000003为后一部分，组合起来表示这是第2次启动、第3次操作。

• cZxid：这是创建该ZNode的zxid，则上图中创建/aaa节点的cZxid表示为：第2次启动、第3次操作创建的/aaa节点。

• mZxid：最后一次修改节点/aaa节点的zxid。

• pZxid：最后一次修改/aaa节点的字节点的zxid。

• aclVersion：该节点的acl被修改了几次。acl的意思是 Access Control List(访问控制列表)，表示访问这个节点的权限。Zookeeper可以给指定的节点设置访问权限。

则 /aaa 节点的stst可表示为：该节点是第2次启动服务器、第3次操作创建的，该节点最后一次修改是第2次启动、第10次操作，该节点的字节点的最后一次修改是第2次启动、第15次操作。

Zookeeper API的使用

idea新建MAVEN项目，倒入依赖

<dependencies>
        <dependency>
            <groupId>junit</groupId>
            <artifactId>junit</artifactId>
            <version>RELEASE</version>
        </dependency>
        <dependency>
            <groupId>org.apache.logging.log4j</groupId>
            <artifactId>log4j-core</artifactId>
            <version>2.8.2</version>
        </dependency>
        <!-- https://mvnrepository.com/artifact/org.apache.zookeeper/zookeeper -->
        <dependency>
            <groupId>org.apache.zookeeper</groupId>
            <artifactId>zookeeper</artifactId>
            <version>3.4.10</version>
        </dependency>
    </dependencies>

resource文件夹新建log4j.properties文件用于打印日志

log4j.rootLogger=INFO, stdout
log4j.appender.stdout=org.apache.log4j.ConsoleAppender
log4j.appender.stdout.layout=org.apache.log4j.PatternLayout
log4j.appender.stdout.layout.ConversionPattern=%d %p [%c] - %m%n
log4j.appender.logfile=org.apache.log4j.FileAppender
log4j.appender.logfile.File=target/spring.log
log4j.appender.logfile.layout=org.apache.log4j.PatternLayout
log4j.appender.logfile.layout.ConversionPattern=%d %p [%c] - %m%n

新建测试类ZkClient

import org.apache.zookeeper.*;
import org.apache.zookeeper.data.Stat;
import org.junit.Before;
import org.junit.Test;

import java.io.IOException;
import java.util.List;

public class ZkClient {

    private ZooKeeper zkCli;//客户端对象
    private static final String CONNECT_STRING = "192.168.51.101:2181,192.168.51.102:2181,192.168.51.103:2181";//集群的ip地址
    private static final int SESSION_TIMEOUT = 2000;

    //初始化Zookeeper对象并设置默认回调函数
    @Before
    public void before() throws IOException {
        zkCli = new ZooKeeper(CONNECT_STRING, SESSION_TIMEOUT, e -> {
            System.out.println("默认回调函数");
        });
    }

    // 相当于 "ls /" 命令
    @Test
    public void ls() throws Exception {
        List<String> children = zkCli.getChildren("/", e -> {
            System.out.println("自定义回调函数");
        });

        System.out.println("===============================");
        for (String child : children) {
            System.out.println(child);
        }
        System.out.println("===============================");
        Thread.sleep(Long.MAX_VALUE);
    }

    // create方法后面的俩参数，第一个是设置访问权限，第二个是和create命令中的参数一致，设置节点种类
    @Test
    public void create() throws Exception {
        String nodePath = zkCli.create("/Idea", "Idea2019".getBytes(), ZooDefs.Ids.OPEN_ACL_UNSAFE, CreateMode.EPHEMERAL);
        Thread.sleep(Long.MAX_VALUE);
        System.out.println(nodePath);
    }

    @Test
    public void get() throws Exception {
        byte[] data = zkCli.getData("/Idea", true, new Stat());
        String string = new String(data);
        System.out.println(string);
    }

    //version是节点的版本号，若输入的版本号和实际节点的版本号不符，表示输入的版本已经被修改过了，会报错，这样设计有一定的保护作用
    @Test
    public void set() throws Exception {
        Stat stat = zkCli.setData("/ttt12340000000002", "11111111".getBytes(), 1);
        System.out.println(stat.getCversion());
        System.out.println(stat.getMzxid());
    }

    @Test
    public void stat() throws Exception {
        Stat stat = zkCli.exists("/Idea", false);
        if (stat != null) {
            System.out.println(stat.toString());
            System.out.println(stat.getAversion());
            System.out.println(stat.getEphemeralOwner());
        } else {
            System.out.println("没有此节点");
        }

    }

    // 循环注册
    public void register() throws Exception {
        byte[] data = zkCli.getData("/aaa", new Watcher() {
            @Override
            public void process(WatchedEvent watchedEvent) {
                try {
                    register();
                } catch (Exception e) {
                    e.printStackTrace();
                }
            }
        }, null);
        System.out.println(new String(data));
    }

    //测试循环注册
    @Test
    public void textRegister() throws Exception {
        try {
            register();
            Thread.sleep(Long.MAX_VALUE);
        } catch (Exception e) {
            e.printStackTrace();
        }
    }
}

Zookeeper内部原理

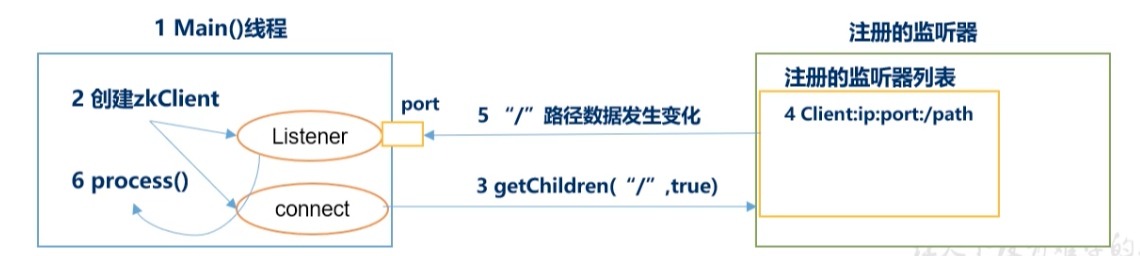

监听器原理

• 在main线程中创建Zookeeper客户端时会创建两个线程，一个负责网络连接通信(sendThread)，一个负责监听(eventThread)。
• 通过sendThread线程将注册的监听事件发送给Zookeeper。
• 在Zookeeper的注册监听列表中将注册的监听事件添加到列表中。
• Zookeeper监听到有数据或者路径发生变化，就会将这个消息发送给eventThread线程。
• eventThread线程内部调用了process方法。

监听器源码解析

我们在构建zkCli的代码行打断点

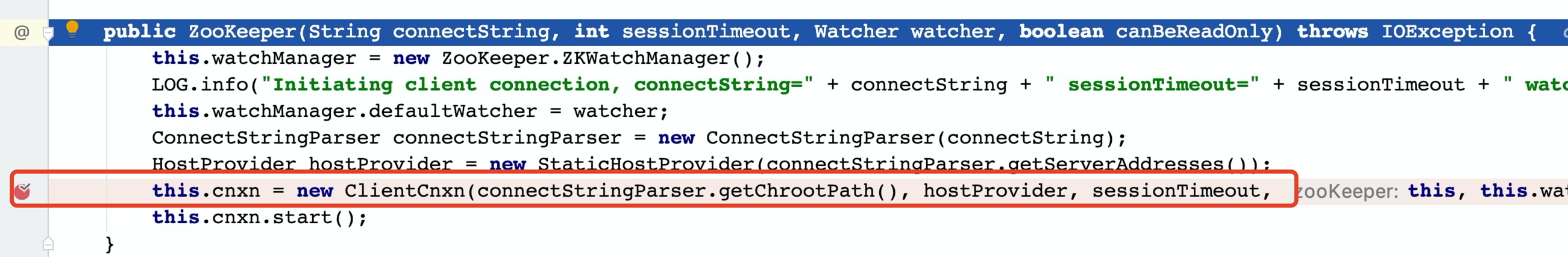

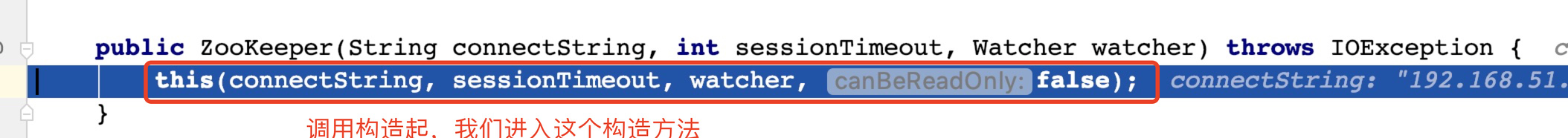

这里调用了构造起，我们进入此构造方法

这里new了一个ClientCnxn对象，在newClientCnxn对象时，创建了eventThread和sendThread，在此打断点进入构造方法

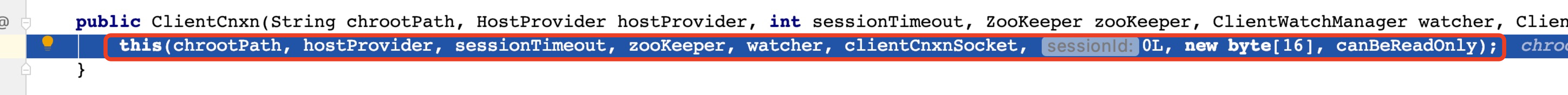

接着进入下图的构造方法

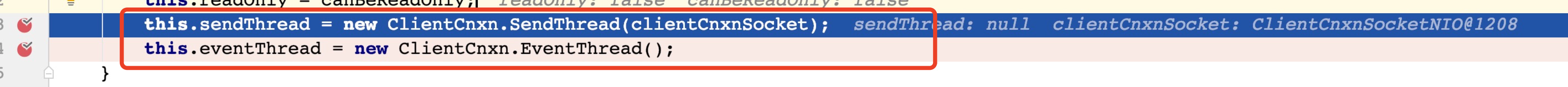

可以看到，在此构造方法下方分别对sendThread和eventThread进行初始化，这两个类都继承自ZookeeperThread，而ZookeeperThread又继承了Thread，所以这两个类都是线程类。

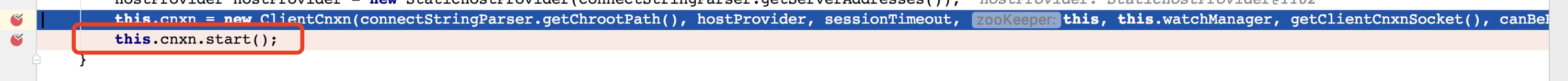

我们跳出到构建ClientCnxn对象时的代码，可以看到在ClientCnxn构建完毕之后，调用了该对象的start方法。我们在此打断点，进入start方法。

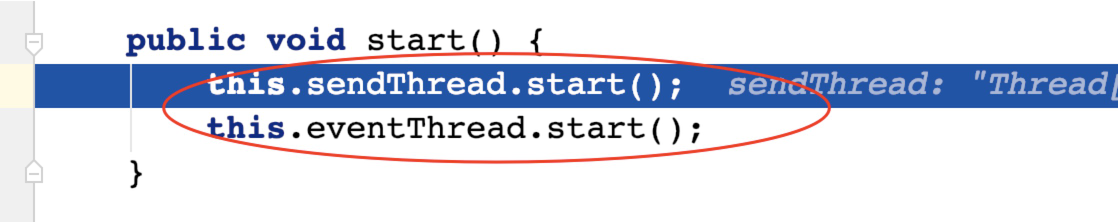

可以看到在ClientCnxn的start方法中，分别调用了sendThread和eventThread。

Zookeeper的ZAB协议

ZAB协议概述

Zookeeper Atomic Broadcast Zookeeper原子广播协议简称ZAB协议。

Zookeeper的主要功能我认为有两个

• 没有Leader选Leader：崩溃恢复。
• 有Leader就干活：正常读写。

在Zookeeper刚创建好的时候是没有Leader的，所以首先要选出Leader。选出Leader后Zookeeper就可以正常工作了，当选出的Leader挂掉之后，会重新进行Leader选举，选出训得Leader。而Follower挂掉之后没有关系，除非Zookeeper集群中仅有不超过一半的节点存活。Zookeeper会在选举Leader和正常工作间不断地切换。

Paxos算法

Zookeeper的选举机制

半数机制，集群中半数以上机器存活，Zookeeper集群可用，所以Zookeeper适合安装奇数台服务器。

对于Zookeeper的选举机制，Zookeeper提供了三种算法

• LeaderElection
• AuthFastLeaderElection
• FastLeaderElection

在当前最新版本的Zookeeper中默认算法是FastLeaderElection

选举流程

首先明确Zookeeper节点的状态

• LOOKING：在没有确定Leader之前，所有节点状态都为LOOKING。
• FOLLOWING：在确定了Leader之后，除了leader节点，其余节点状态都为FOLLOWING。
• LEADING：在确定了Leader之后，Leader所在节点状态为LEADING。

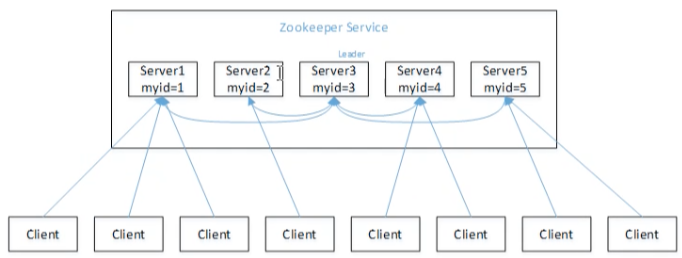

假定Zookeeper集群中有五台机器，编号分别为1，2，3，4，5，他们的选举流程如下

• 服务器1启动，发起一次选举，服务器1投自己1票，此时服务器1一票，不够半数以上(5台机器，半数以上至少为3)，选举无法完成，服务器1状态为LOOKING。
• 服务器2启动，再发起一次投票，服务器1和2分别投自己一票并交换投票信息，由于此时都是刚启动，zxid相同，但是服务器2的id比服务器1的要大，所以服务器1更改选票为服务器2，此时服务器1一票，服务器2两票，但此时仍然没有半数以上的投票指向同一节点，所以服务器1和2都处于LOOKING状态。
• 服务器3启动，发起一次投票，由上一步得出：此时服务器1和2都会更改选票为服务器3。此时服务器1和2都是0票，而服务器3三票，服务器3的票数已经达到了半数以上，所以服务器3当选Leader，服务器1和2状态改为FOLLOWING，服务器3状态为LEADING。
• 服务器4启动，发起一次投票，由于此时服务器1和2状态已经是服务器1和2状态改为FOLLOWING，所以不会更改投票信息，此时交换投票信息，服务器3三票，服务器4一票，所以服务器4少数服从多数，更改选票信息为服务器3，状态改为FOLLOWING。
• 服务器5启动和服务器4启动一致，启动后状态为FOLLOWING。

投票过程中的交换信息

交换信息分为发送投票信息和接收投票信息两部分。

发送的投票信息包含所选Leader的Serverid、Zxid、Epoch(逻辑时钟)。Epoch会随着选举轮数的增加而递增。

接收投票信息

• 假设服务器B收到了服务器A的投票信息，此时服务器A处于选举状态(LOOKING状态)。
• 若发送过来的逻辑时钟Epoch值大于目前的逻辑时钟。首先会更新本逻辑时钟Epoch，同时会清空本轮逻辑时钟收集到的来自其它server的选举数据。然后判断是否需要更新当前自己选出的Leader的Server id。判断规则：使用保存的zxid最大值和leader Serverid来判断，先看数据zxid，zxid大的Server胜出，其次在判断leader的Serverid值，Serverid大的胜出。然后再将自身最新的选举结果(包含选择的Serverid、zxid、Epoch)广播给其它server。
• 若发送过来的逻辑时钟Epoch小于目前的逻辑时钟。说明对方server在一个相对较早的Epoch中，这里只需要将本机已经选出的投票信息发送过去就行了。
• 若发送过来的逻辑时钟Epoch等于目前的逻辑时钟，再根据上述判断规则进行判断，选出Leader，然后将自身最新的投票信息广播给其它Server。
• 其次，判断是不是已经收到了所有服务器的选举状态，若是，根据选举结果设置自己的状态(FOLLOWING还是LEADER),然后退出选举。
• 最后，若没有收集到所有服务器的选举状态，可以判断一下根据以上过程之后最新的选举leader是不是得到了超过半数以上服务器的支持,如果是,那么尝试在200ms内接收一下数据,如果没有新的数据到来,说明大家都已经默认了这个结果,同样也设置角色退出选举过程。

如果所接收服务器A处在其它状态（FOLLOWING或者LEADING）

• 逻辑时钟Epoch等于目前的逻辑时钟，将该数据保存到recvset。此时Server已经处于LEADING状态，说明此时这个server已经投票选出结果。若此时这个接收服务器宣称自己是leader, 那么将判断是不是有半数以上的服务器选举它，如果是则设置选举状态退出选举过程。
• 否则这是一条与当前逻辑时钟不符合的消息，那么说明在另一个选举过程中已经有了选举结果，于是将该选举结果加入到outofelection集合中，再根据outofelection来判断是否可以结束选举,如果可以也是保存逻辑时钟，设置选举状态，退出选举过程。

Zookeeper写数据流程

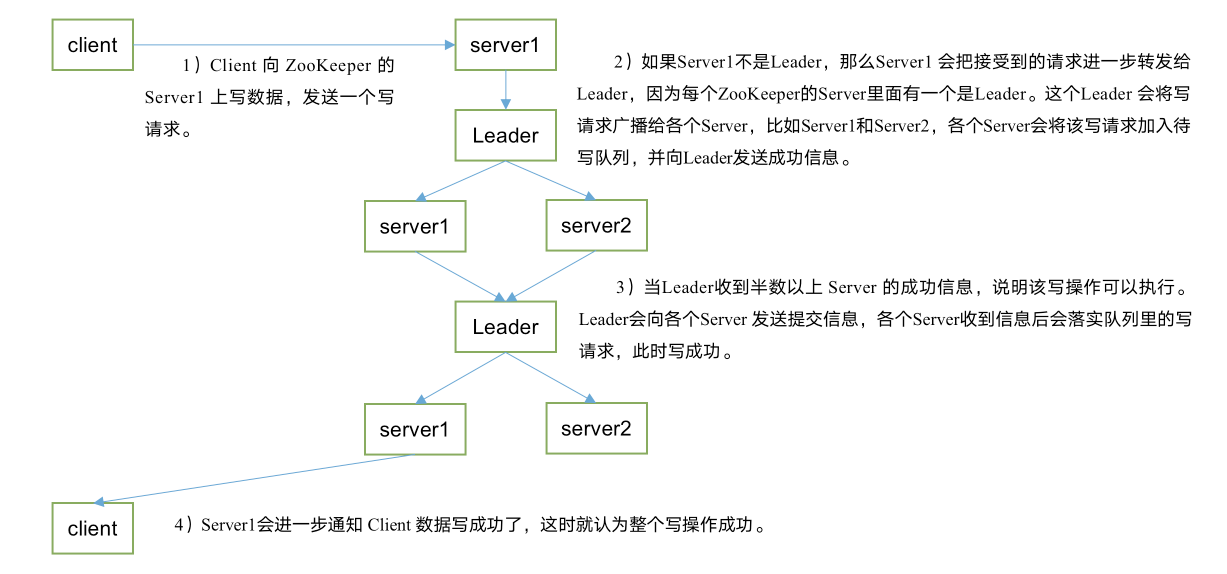

写数据成功案例(所有server都同意写请求)

写数据失败案例

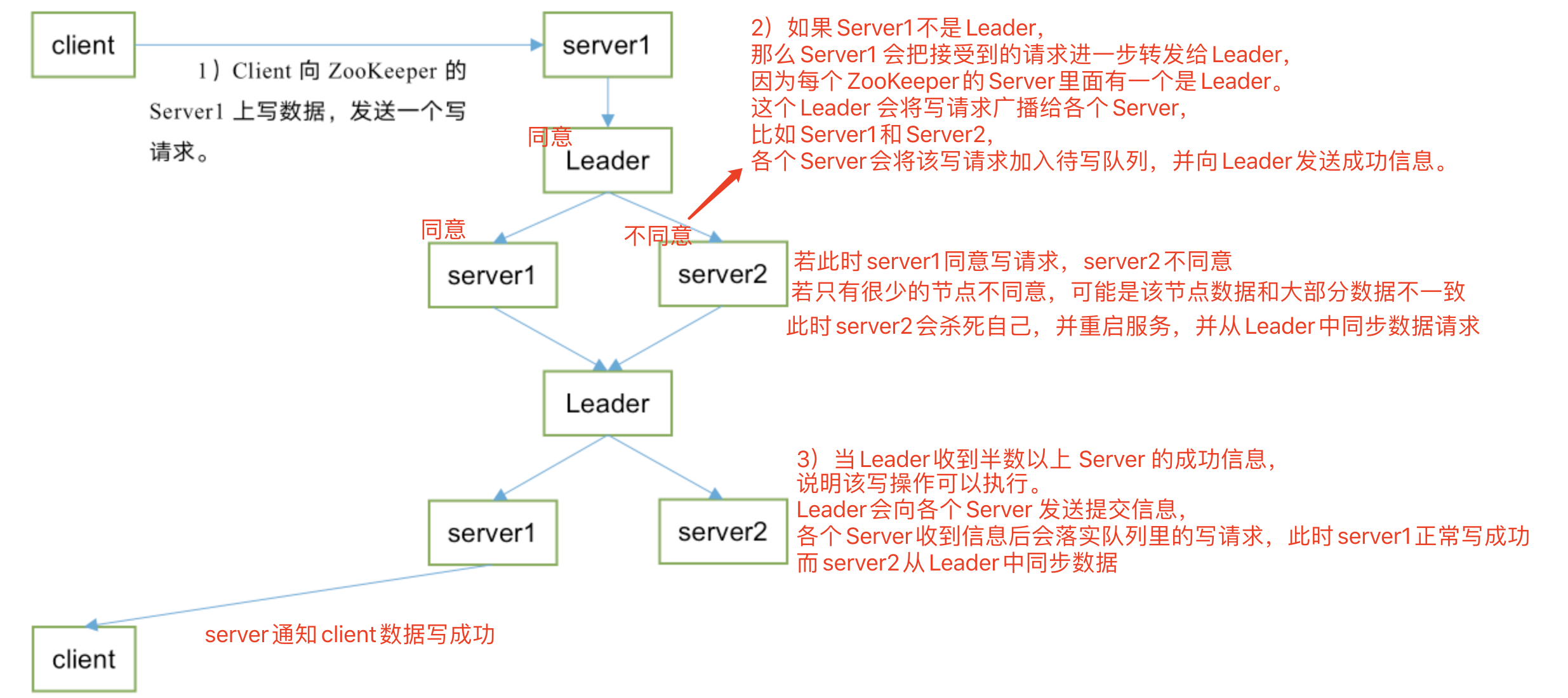

集群中有小部分节点不同意写请求案例

server接收到写请求之后投票的依据

每条写请求都有唯一的编号，假设某一个server的zxid为10，而接收到的写请求编号为11，则该server一定会同意该写请求。若发来的编号为9，则该server一定不会同意该写请求。

写请求不同意的情况

首先说明待写队列：client新发送的请求都会一次加入代写队列中，并且每次处理待写请求时，都是选择队列编号最小的待写请求，当待写请求处理完成后，从待写队列中删除该请求。

例如某一时刻集群中的server的zxid都为9，且此时client发来两条数据，编号分别为10和11，首先发送编号为10的请求，此时leader和server1正常运行，同意这次请求，并将这次请求依次放入leader和server1的待写队列中，但是server2由于网络原因，没有收到编号为10的请求，而是先收到了编号为11的请求，并将该放入待写队列中，并且同意了写请求，然后leader、server1、server2分别执行了自己的待写队列中的请求。在server2执行完毕之后，接收到了编号为10的请求，但是此时server1和leader接收到的是编号为11的请求，由于此时server1和leader的zxid都为10，会同意编号为11的请求，但是server2不会同意编号为10的请求。所以server2只能自杀并重启后同步Leader中的数据。

Zookeeper的Observer状态

在Zookeeper集群中，如果server较少的情况下，写流程都很快，但是当server数很多时，虽然提高了读性能，但是写流程会很慢很慢，所以引入Observer。

Observer概述

Observer充当观察者角色，观察zk集群的最新状态变化并将这些状态同步过来，对于非写请求可以进行独立的处理，对于事务请求，则会转发给Leader服务器进行处理，Observer不会参与任何形式的投票，包括写请求的投票和Leader选举的投票。
