一、简介

1.1 什么是异步绘制

把绘制过程中的部分内容交给异步线程，减小主线程开销

1.2 如何实现异步绘制

系统默认绘制流程默认都在主线程，在适当的时机接管系统绘制流程（手动画重点）
接管后，在异步线程中将页面元素生成图片（仅这一步可交给异步线程）
将生成的图片设置为设置CALayer.content

二、系统绘制流程和接管节点

系统绘制流程涉及UIView 和CALayer 两个模块互相配合完成。

2.1 系统绘制流程

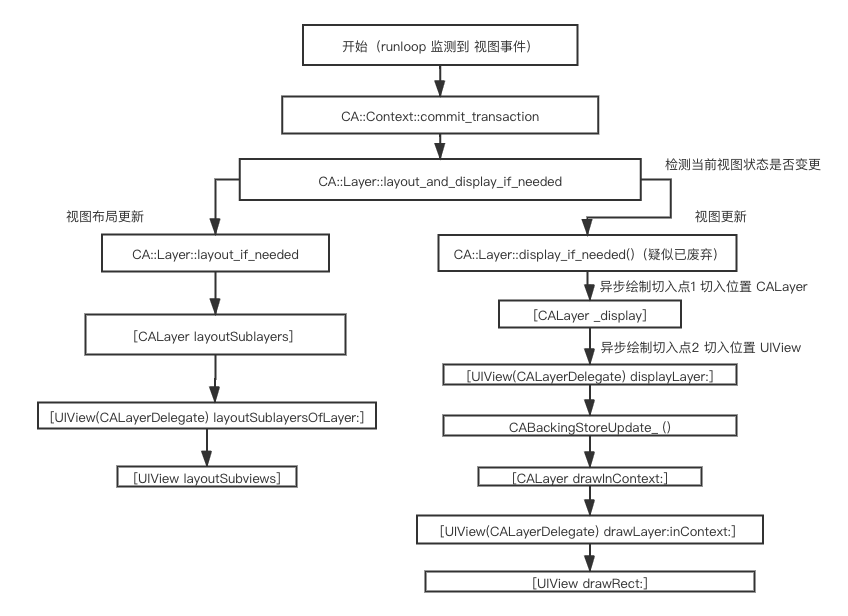

系统绘制流程图

CABackingStoreUpdate() 是系统建立的一个后台存储区域。提供给Core Graphic 提交上下文给GPU使用，该后台存储区域只作用与主线程，所以异步绘制接管系统流程的节点要在CABackingStoreUpdate()创建之前

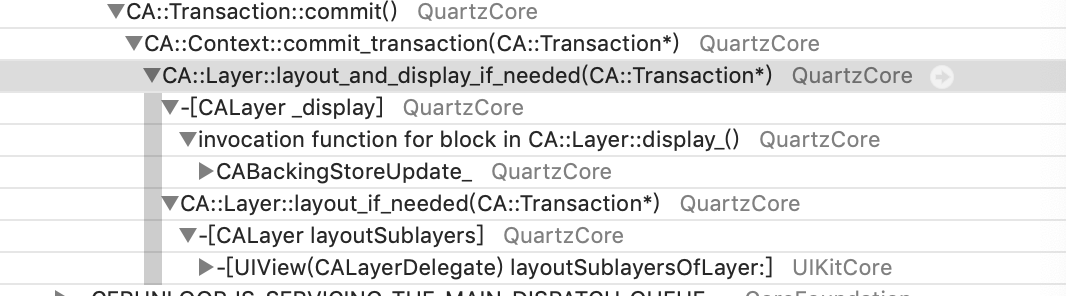

PS01 本文中所说的CA::Layer::display_if_needed().函数，可能已经被废弃了。因为Time Profiler 获得的信息如下
PS02 关于系统绘制流程图中左侧分支（layoutSubViews部分），仅列出部分内容，其他内容建议参考本篇文章

2.2 异步绘制设置

跳过系统绘制流程，需要自定义实现绘制，如上图所示，有两个切入点

在CALayer中重写[CALayer display]
UIView中重写[UIView(CALayerDelegate) displayLayer:]

在这两个方法中，设置layer.content 即可完成页面绘制

使用用CoreGraphic 将页面元素生成图片（对应API线程安全）

借用YYAsyncLayer的源码。

        UIGraphicsBeginImageContextWithOptions(self.bounds.size,self.opaque, self.contentsScale);
        CGContextRef context = UIGraphicsGetCurrentContext();
        if (self.opaque) {
            CGSize size = self.bounds.size;
            size.width *= self.contentsScale;
            size.height *= self.contentsScale;
            CGContextSaveGState(context); {
                if (!self.backgroundColor || CGColorGetAlpha(self.backgroundColor) < 1) {
                    CGContextSetFillColorWithColor(context, [UIColor whiteColor].CGColor);
                    CGContextAddRect(context, CGRectMake(0, 0, size.width, size.height));
                    CGContextFillPath(context);
                }
                if (self.backgroundColor) {
                    CGContextSetFillColorWithColor(context, self.backgroundColor);
                    CGContextAddRect(context, CGRectMake(0, 0, size.width, size.height));
                    CGContextFillPath(context);
                }
            } CGContextRestoreGState(context);
        }
        task.display(context, self.bounds.size, ^{return NO;});
        UIImage *image = UIGraphicsGetImageFromCurrentImageContext();
        UIGraphicsEndImageContext();
        self.contents = (__bridge id)(image.CGImage);

三 runloop在绘制中的作用

调用视图的setNeedsDisplay 方法，（包括视图改变、 frame 变更、直接调用等）
对应对view或者layer会被注册到一个全局容器。
runloop 低级别监听主线程(observer) wait/exit 状态。
通过 source1 触发source0 执行回调函数提交commit （CoreAnimotion）
执行绘制流程
