使用Apple Configurator 2配置MDM描述文件

TouchWorld
4,579 阅读8分钟

本文是对Light413大神的MDM系列文章，步骤三《iOS MDM详解（3）— 生成mobileconfig配置文件及签名》的补充。

大神使用的是IPCU（iPhone Configuration Utility），此工具现在已被Apple Configurator 2代替，且最新的mac系统已不能安装。

大神的文章链接：

iOS MDM详解（1）— 初识和深入

iOS MDM详解（2）— 证书的制作

iOS MDM详解（3）— 生成mobileconfig配置文件及签名

iOS MDM详解（4）— 安装mobileconfig配置文件

iOS MDM详解（5）— 给设备发个指令操作

1. 描述文件介绍：

配置描述文件是一个用于安装到设备的XML格式的文件，包含了相关的配置信息。

比如：

  • 设备安全性策略和访问限制
  • VPN 配置信息
  • Wi-Fi 设置
  • 密码策略设置
  • 移动设备管理
  • 移动设备管理

2. 下载软件和官方文档。

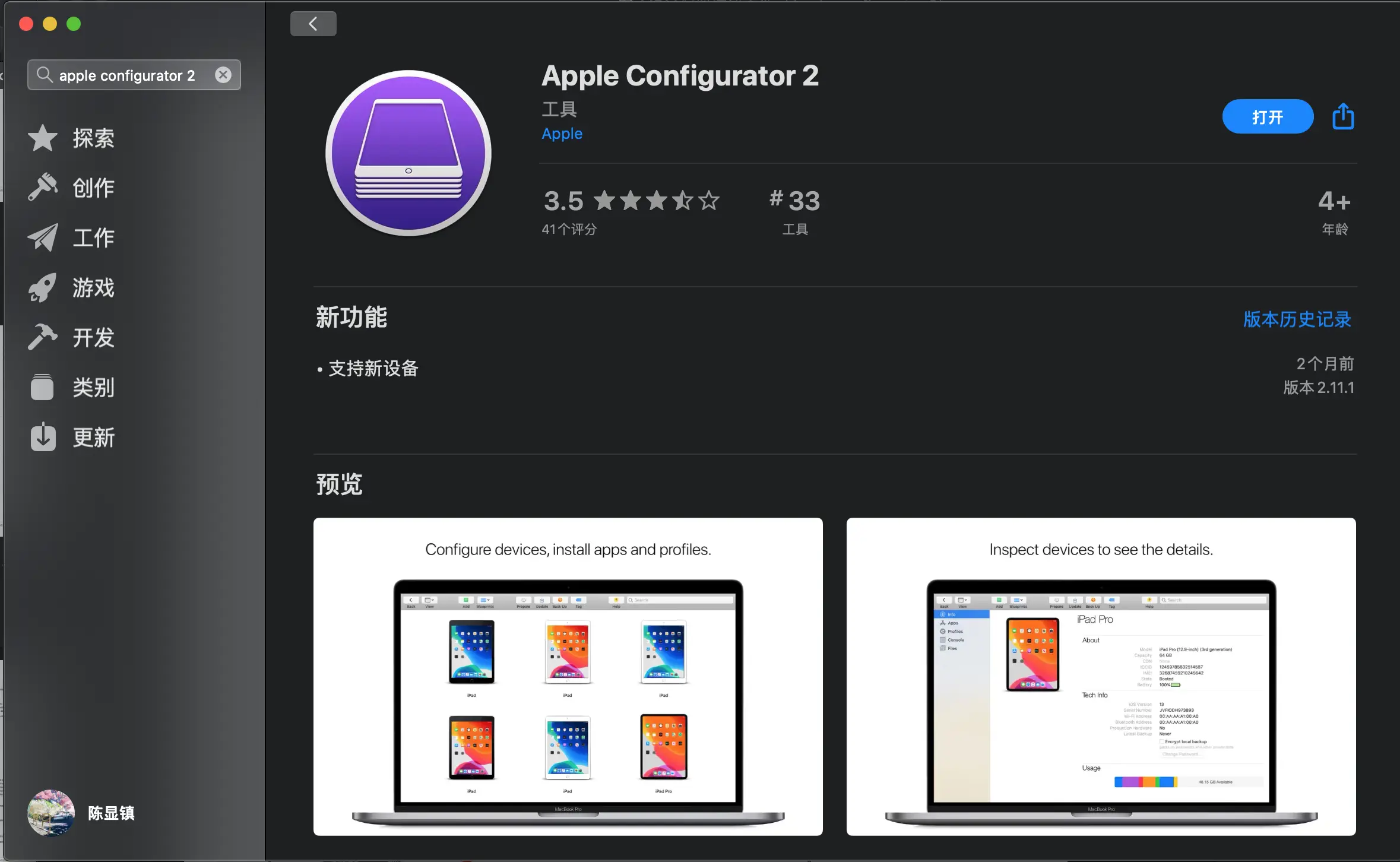

2.1. 在App Store中搜索Apple Configurator 2并下载。

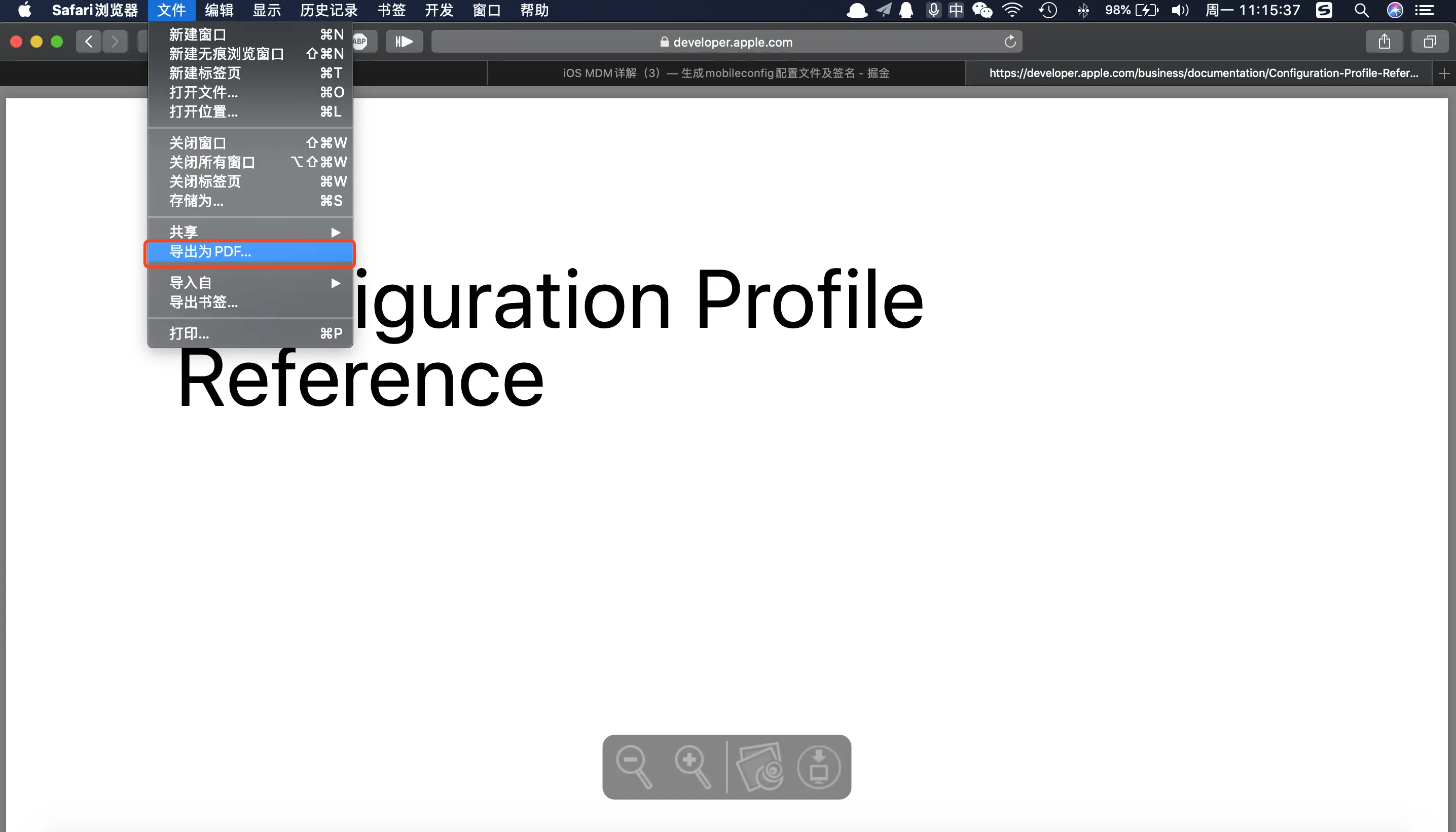

2.2. 下载官方文档。

MDM-Protocol-Reference

Configuration-Profile-Reference

3. 创建描述文件。

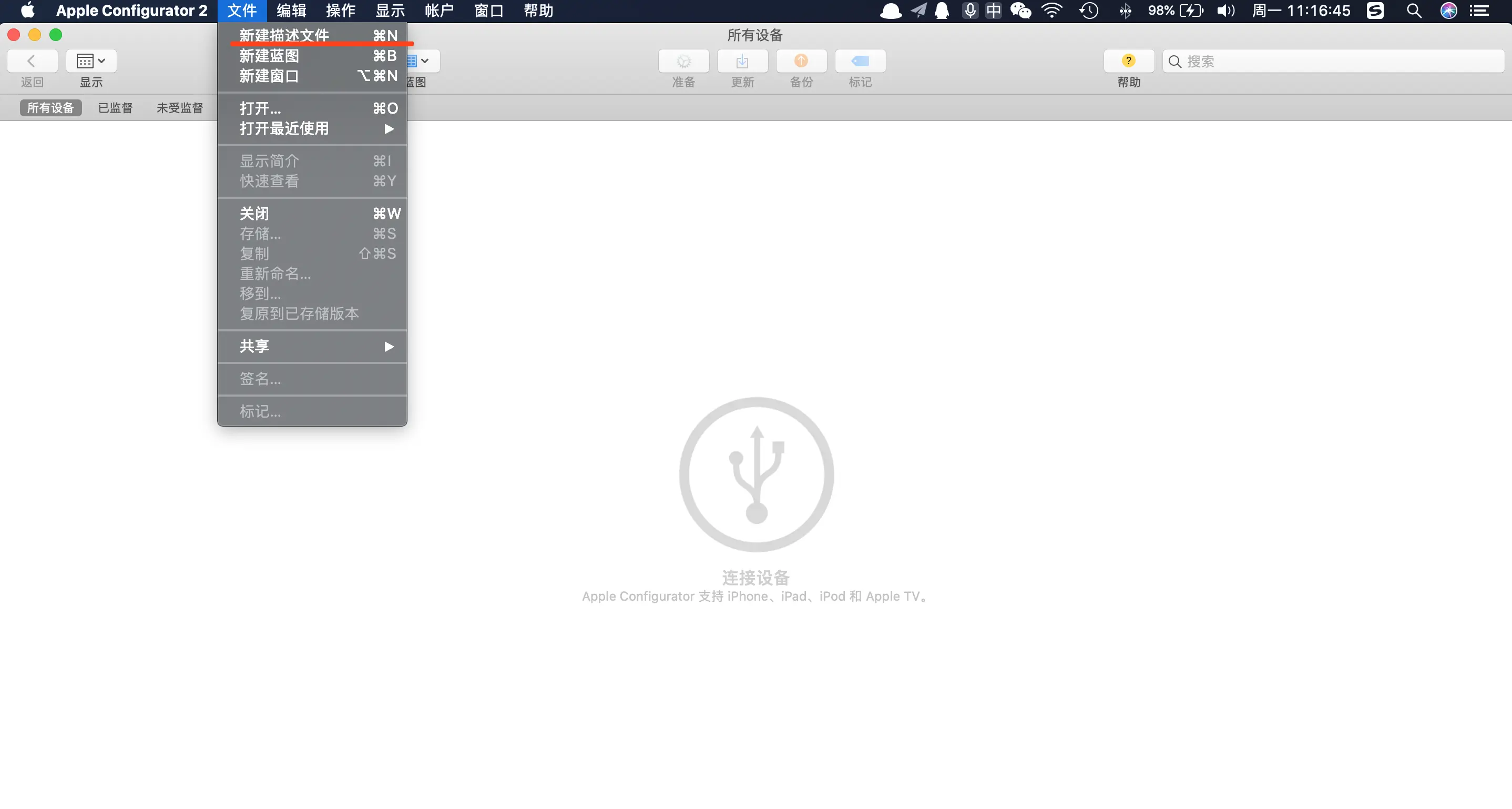

3.1. 新建描述文件。

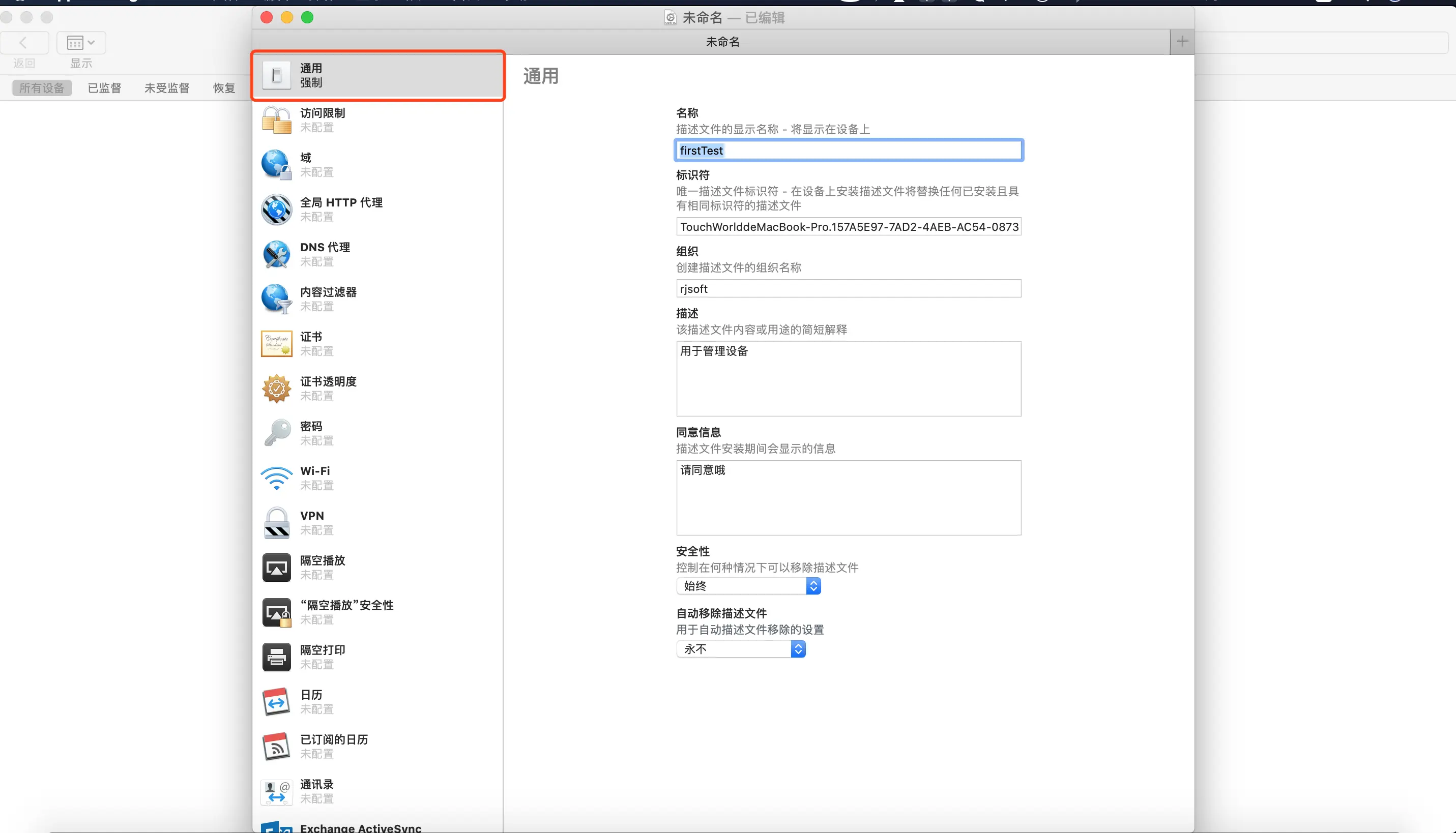

3.2. 填写通用信息。

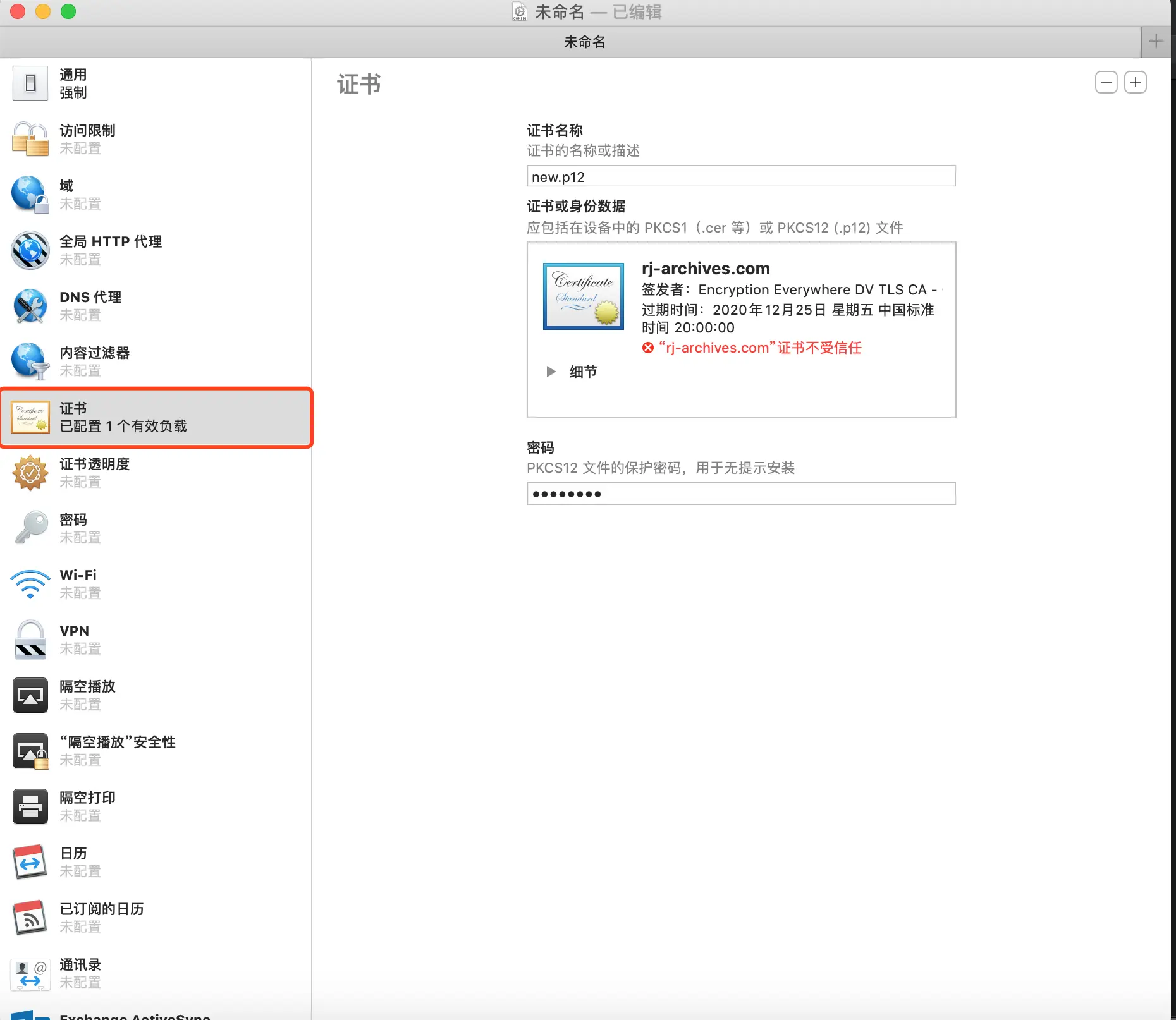

3.3. 配置证书。

添加https的证书，p12格式。要是买来的证书，不能是自签证书（现在都有免费的https证书）。

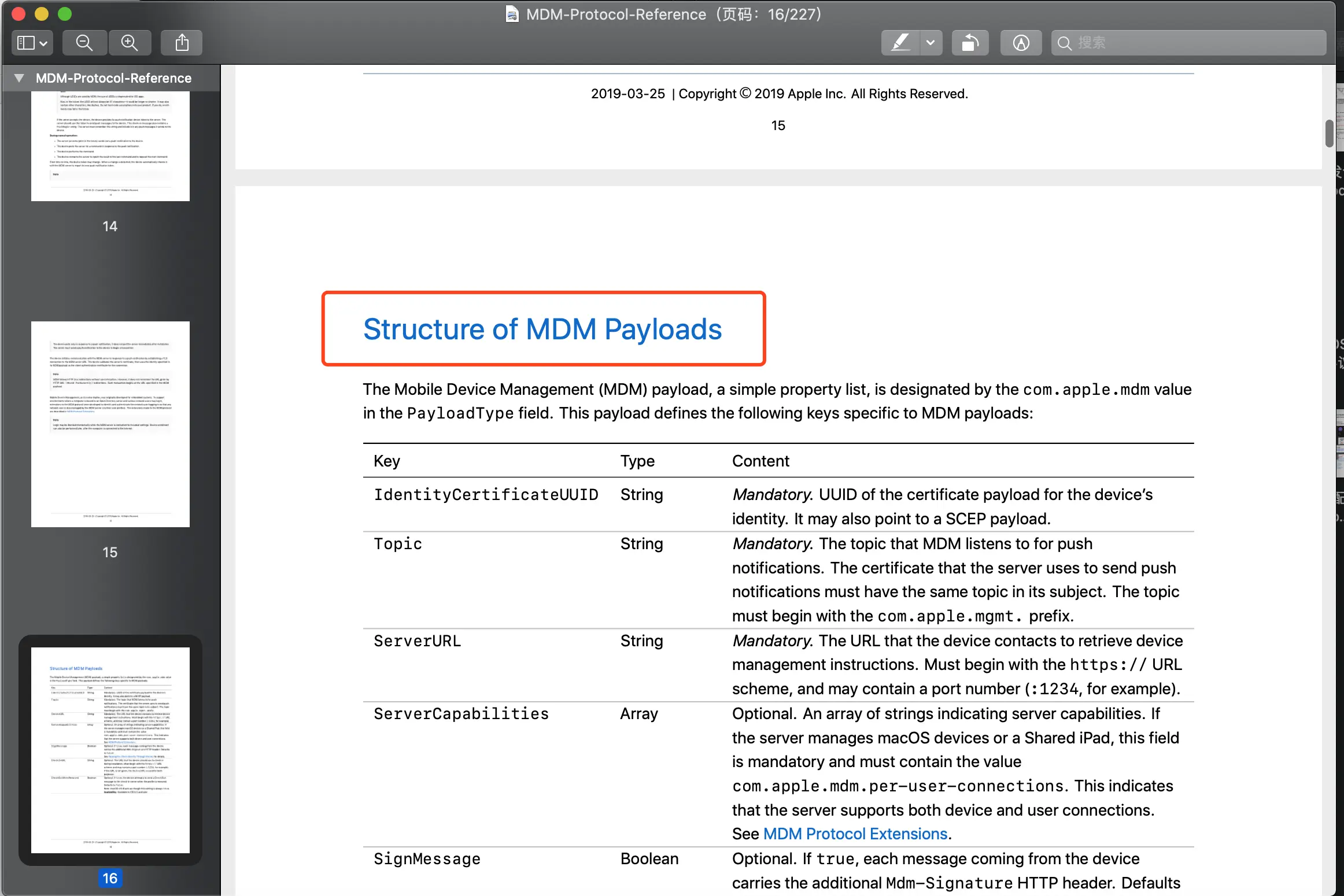

3.4. 配置MDM有效载荷信息：在Apple Configurator 2 是没有这个配置项的，需要自己编辑文件，通过官方文档（MDM-Protocol-Reference）配置：（后面会给一个MDM有效载荷模板，请自行修改使用）。

  • IdentityCertificateUUID：设备身份证书，也就是前面添加的https证书的PayloadUUID。

  • Topic：主题用于监听推送通知，服务器的推送证书必须有相同的主题，主题必须以com.apple.mgmt.开头。钥匙串中APSP的用户id信息就是主题，后面有图片介绍。

  • ServerURL：设备注册以后，每次连接的地址。必须以https开头（https://服务器地址），可以带端口号（:1234）

  • CheckInURL：可选。首次设备注册的地址，包括认证和更新token操作。不提供就使用ServerURL。必须以https开头（https://服务器地址），可以带端口号（:1234）

  • CheckOutWhenRemoved：可选。当为true，当用户删除设备上的配置文件时设备会向登记URL发送个消息表示配置文件要删除了，MDM Serve可以依此来检测设备是否还在监控中。默认false。

  • AccessRights：访问权利。比如请求锁屏，移除锁屏密码，恢复出厂设置等等权利。

  • UseDevelopmentAPNS：是否使用开发环境APNS。如果你是从Apple Push Certificate Portal (identity.apple.com/pushcert)下载的，请选择false。

  • PayloadType：com.apple.mdm。

  • PayloadVersion：1。

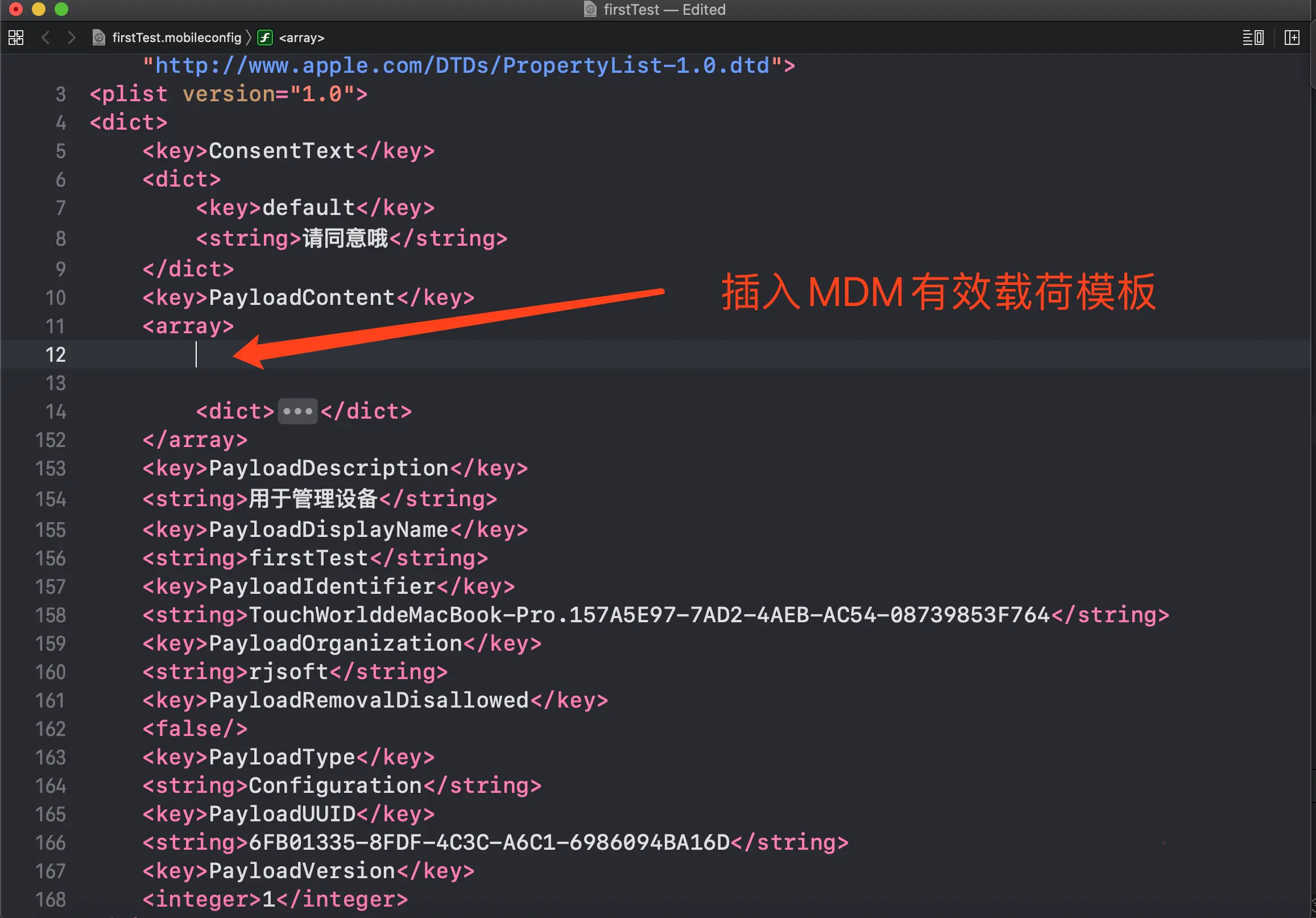

保存描述文件，并用Xcode打开，添加MDM有效载荷模板。

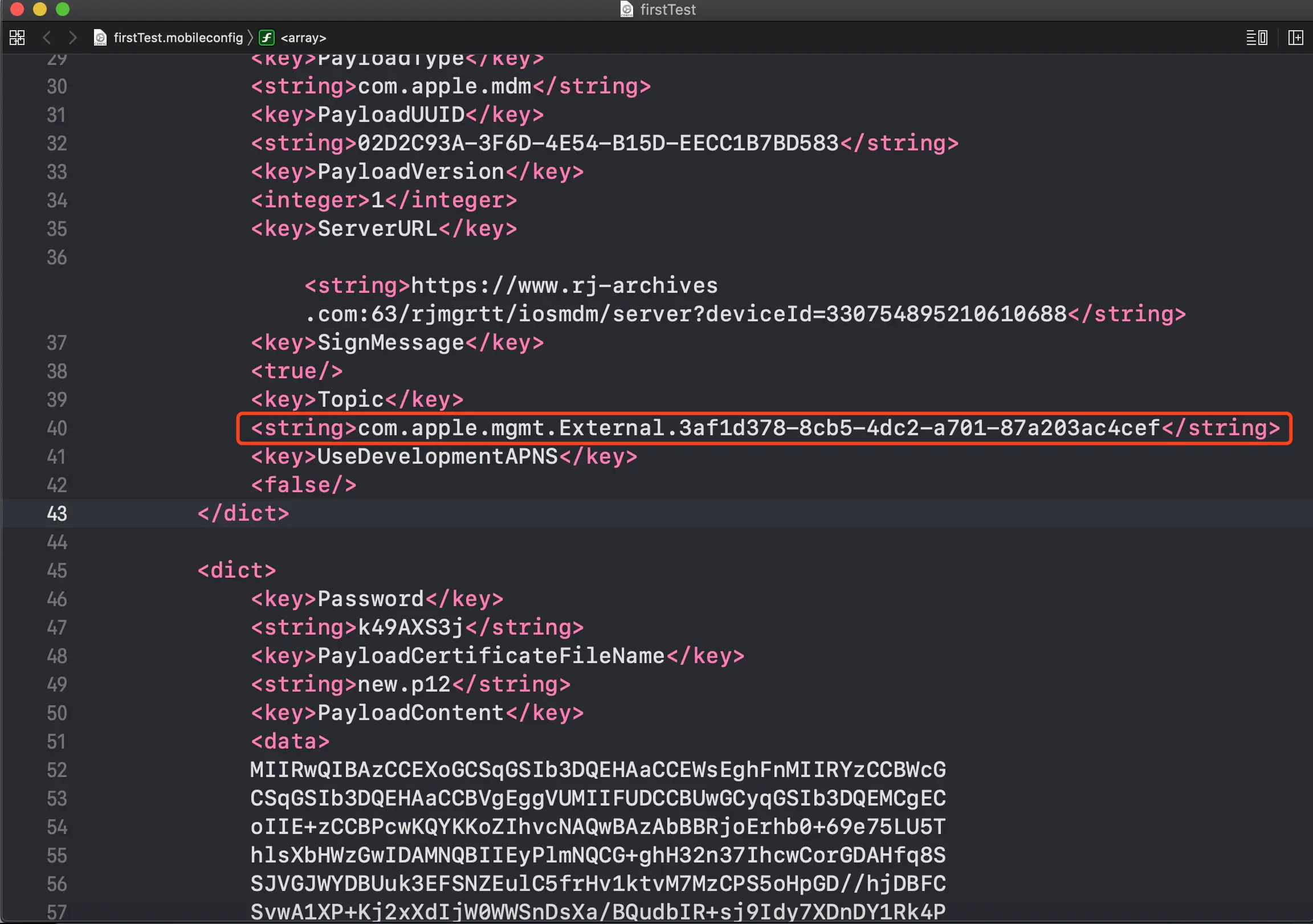

修改模板信息。

1> 修改Topic值。

Topic的值为钥匙串中APSP的用户id信息。

2> 修改CheckInURL（注册地址）和ServerURL（服务器地址），值由后端提供，必须以https开头。

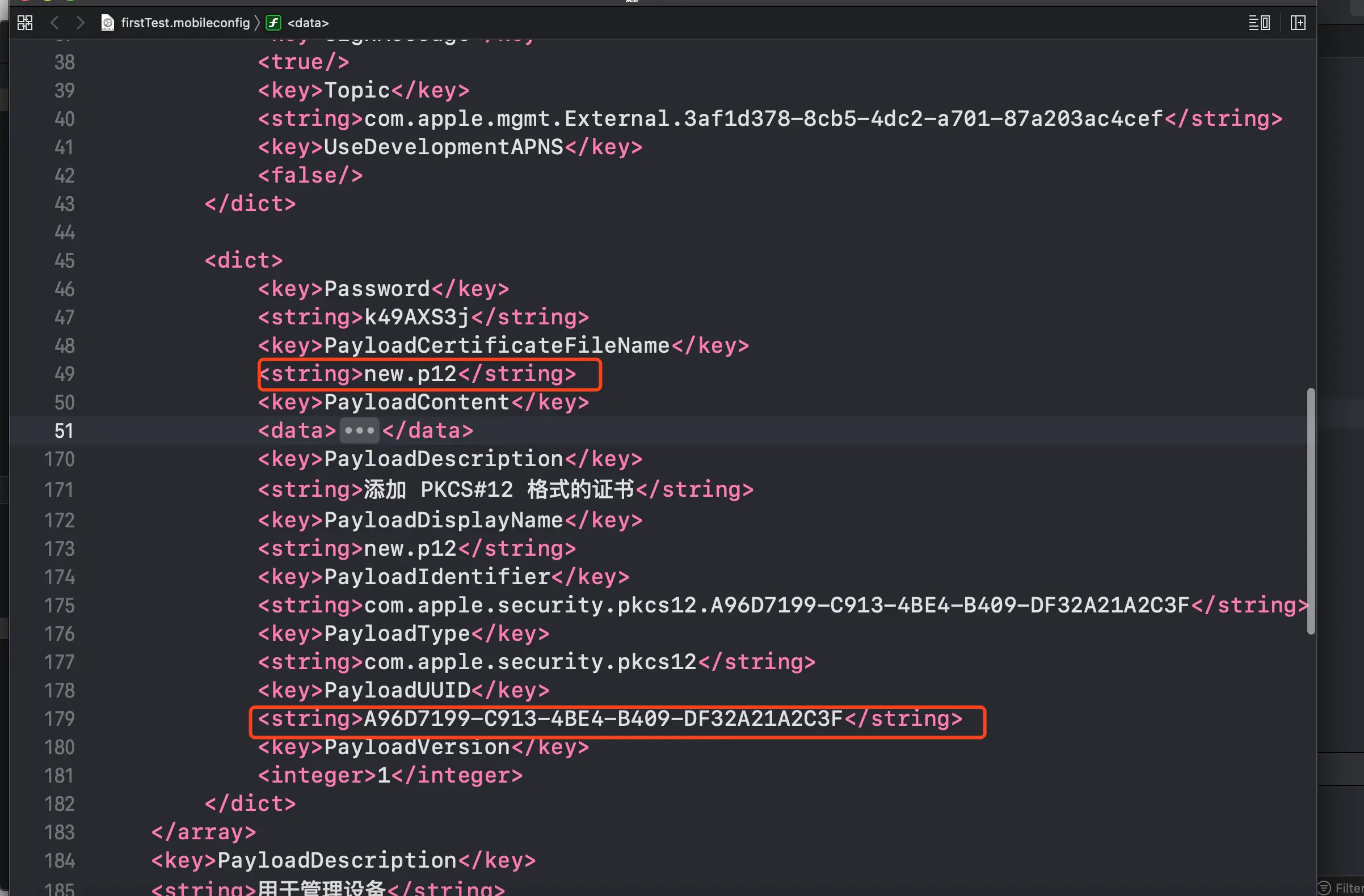

3> 修改IdentityCertificateUUID值，这个字段的值是先前添加的https证书的PayloadUUID。

比如：

4. 签名。

已签名的描述文件无法编辑，要编辑请取消签名。

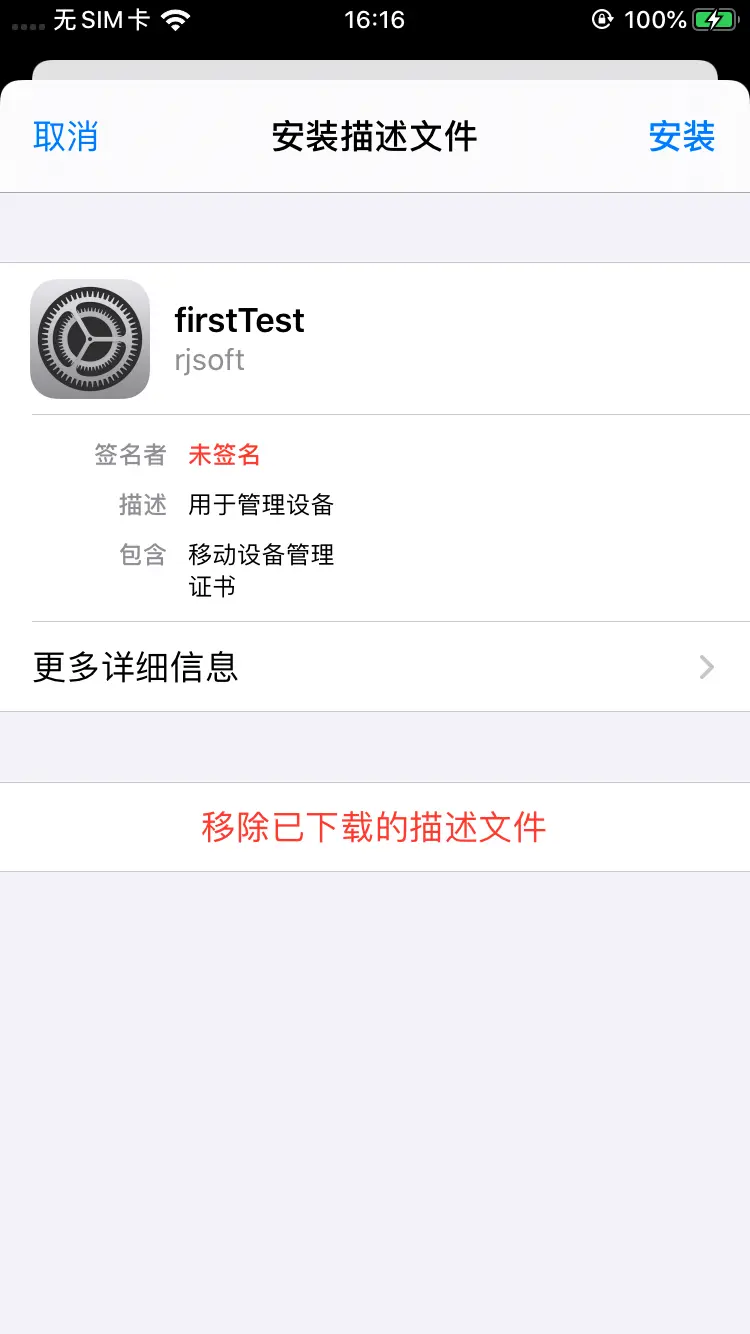

未签名的描述文件安装到手机上，在签名者那一栏，会有红色“未签名”文字。

比如：

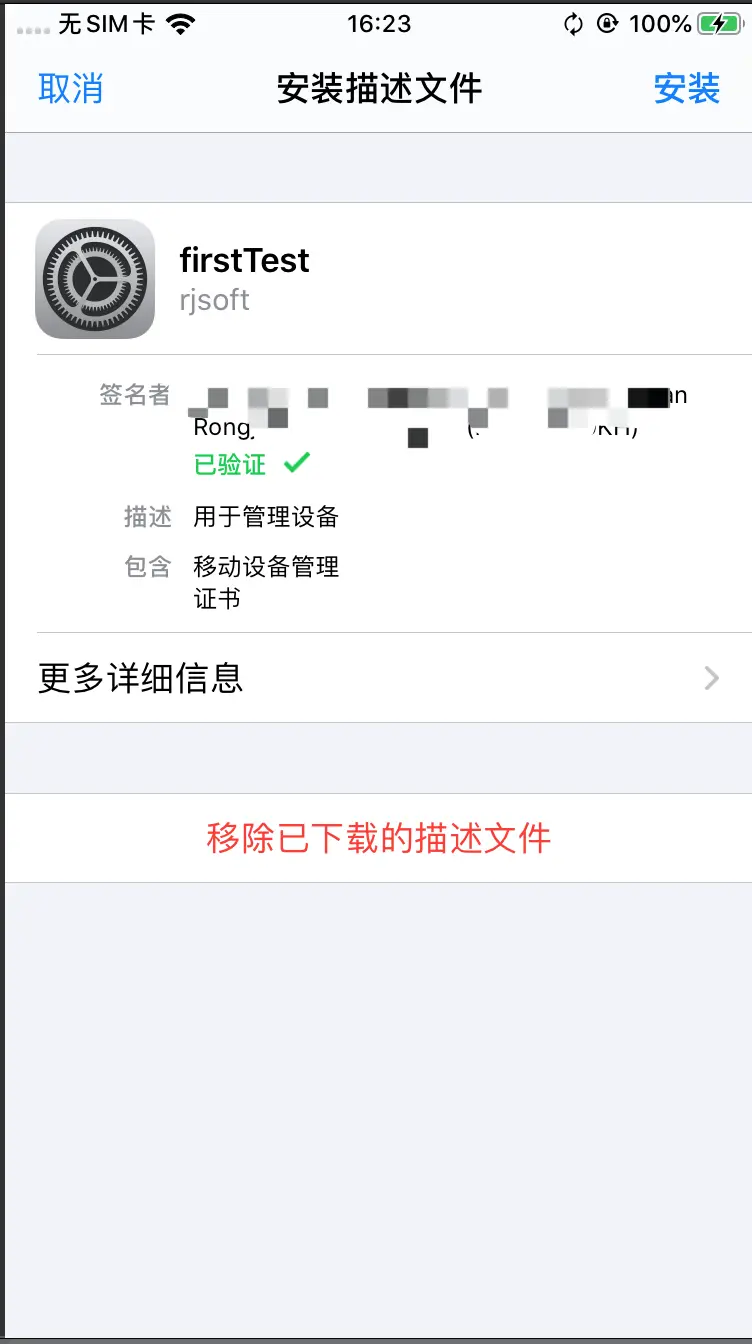

已签名的例子：

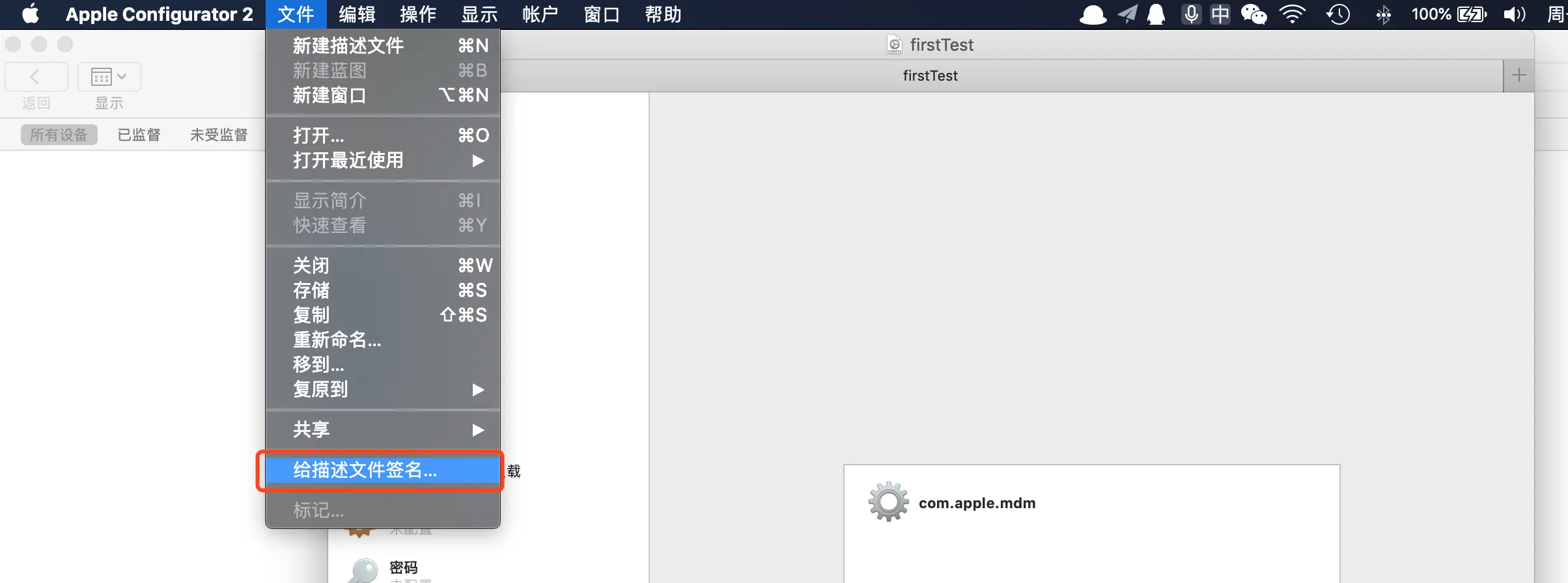

4.1. 使用Apple Configurator 2签名。

4.2. 服务端使用ssl签名。

需要以下证书文件：

unsigned.mobileconfig 原始的未签过名的配置文件

server.crt 服务器端用于签名的证书

server.key 服务器端用于签名的证书的秘钥

cert-chain.crt 其他机构为服务器颁发的CA证书

signed.mobileconfig will be your signed configuration profile

可以再终端中执行：openssl smime -sign -in unsigned.mobileconfig -out signed.mobileconfig -signer server.crt -inkey server.key -certfile cert-chain.crt -outform der -nodetach

(以上是Java后台签名的操作过程，我没有验证，在此作为一个操作步骤总结放在这里)。

5. 安装描述文件。

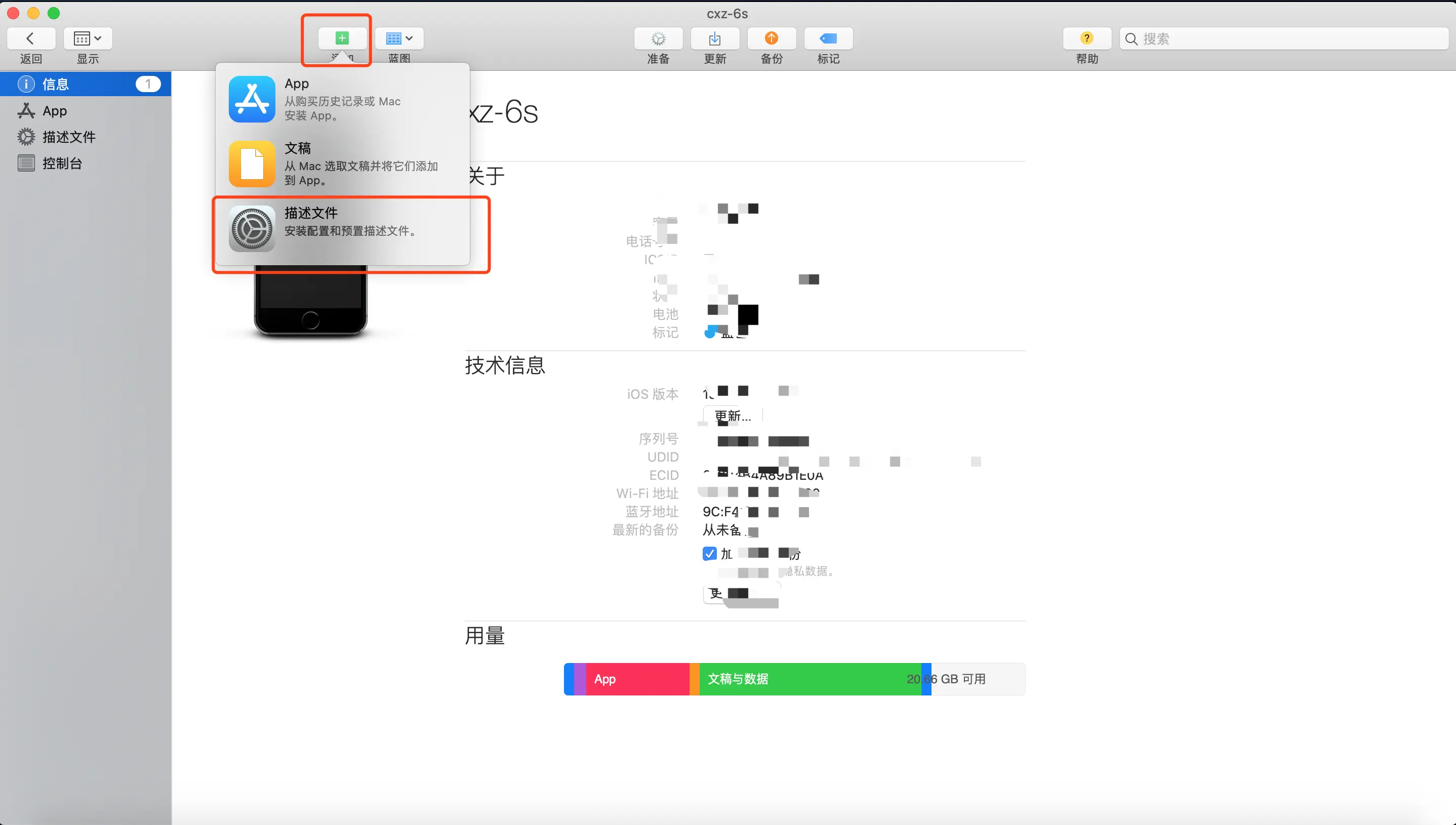

5.1. 使用Apple Configurator 2来安装。

手机连接mac，选择设备，并双击。

5.2. 描述文件放到服务器，用户使用浏览器下载和安装。

5.3. 使用隔空投送安装（airdrop）。

6. 调试。

7. 常见问题。

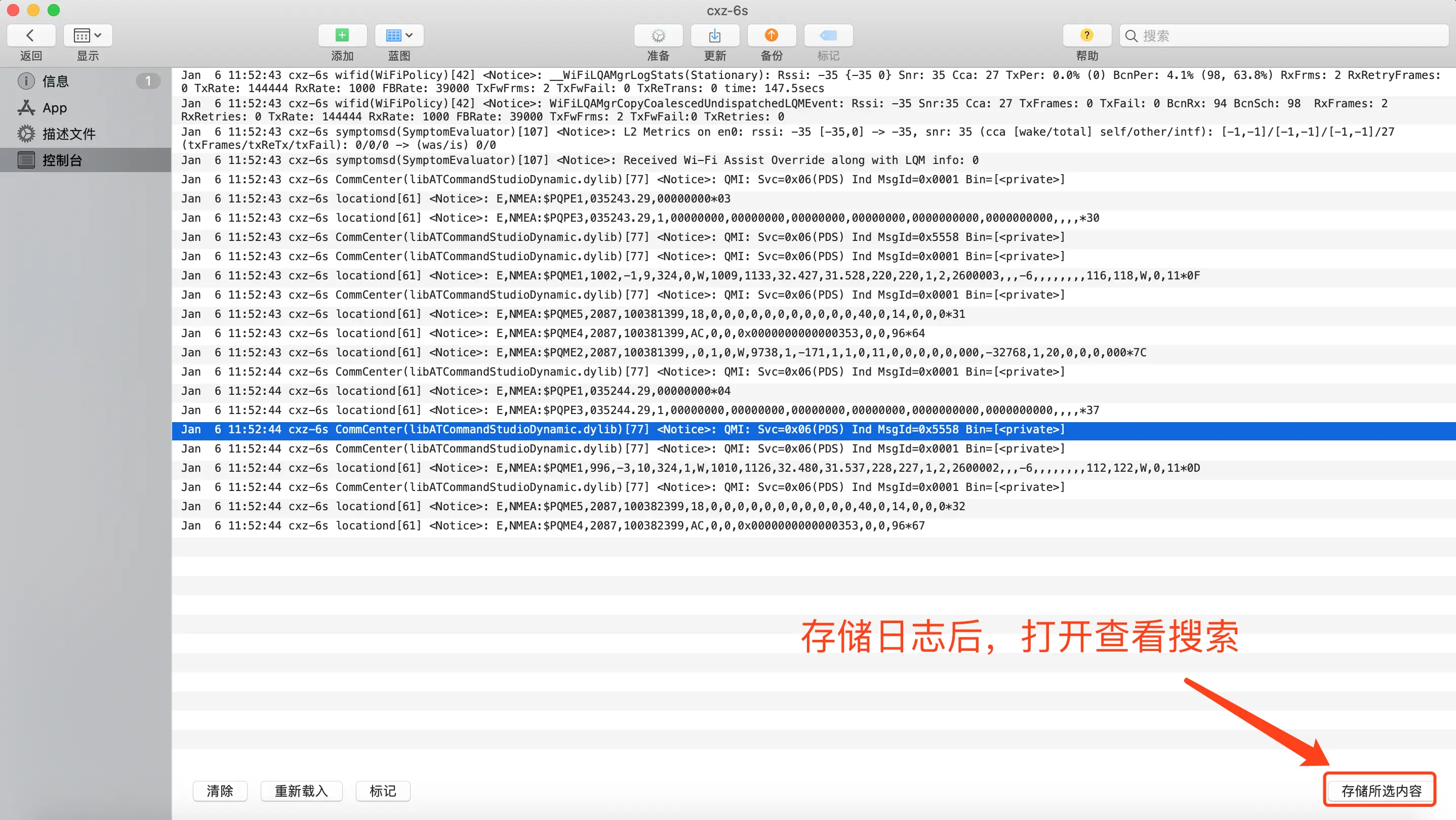

7.1. 如果描述文件安装到手机，手机弹框说描述文件安装失败，请看控制台日志的信息，了解具体的问题。

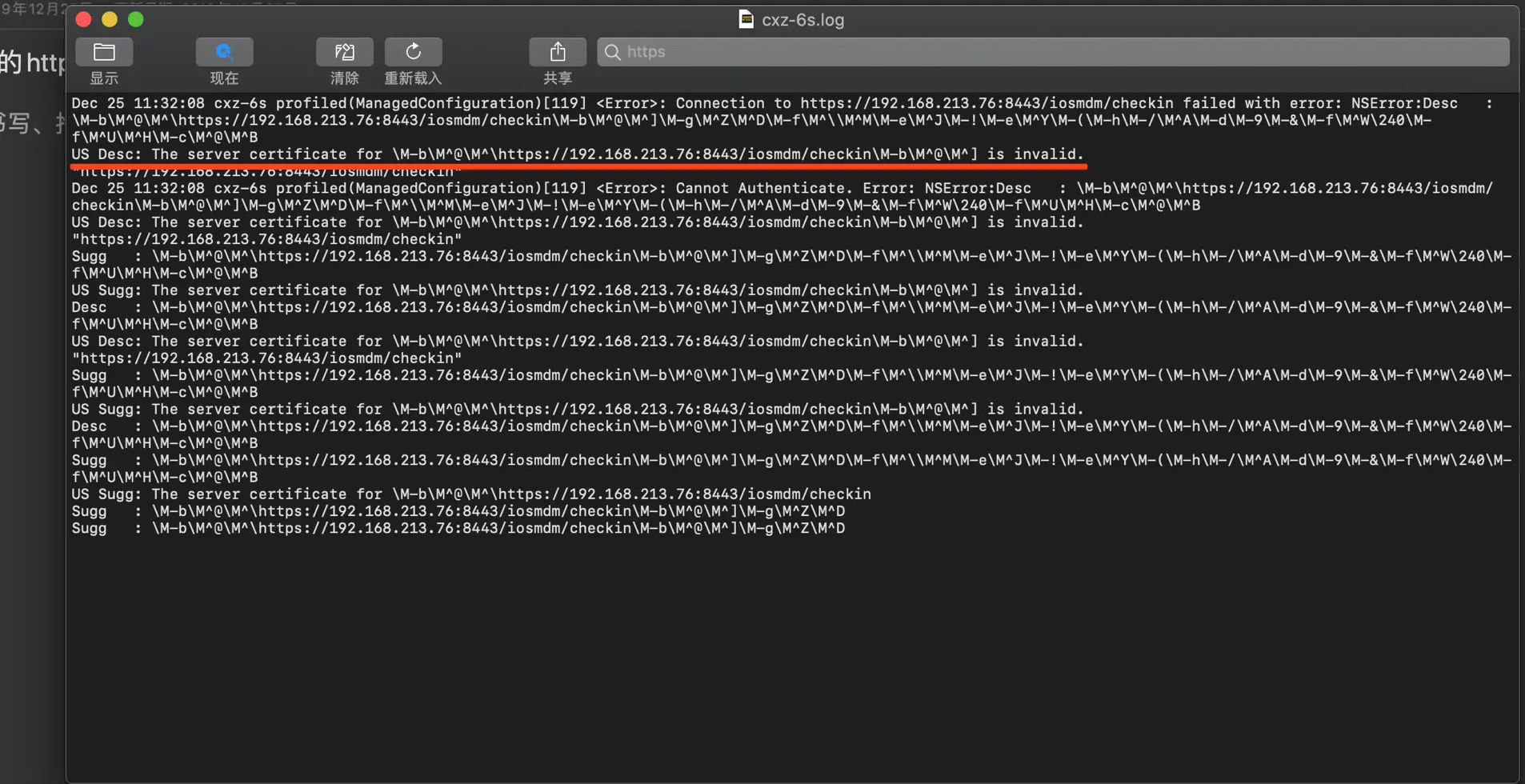

7.2. 控制台日志说https证书无效。US Desc: The server certificate for xxxx is invalid.

可能原因一：你未将IdentityCertificateUUID更改为对应的值；比如你在后面又更换了https证书，或者重新添加https证书，那么证书的PayloadUUID就变了。

解决方法：请将IdentityCertificateUUID更改为你添加的https证书的PayloadUUID。

可能原因二：使用https证书的是自签证书，请使用买来的证书（现在有免费的）。

7.3. 如何识别是哪个用户。

在CheckInURl和ServerURL地址后面，添加参数。

https://服务器地址?deviceId=330754895210610688

8. 模板：

8.1. 关于MDM有效载荷的模板：

<dict>
			<key>AccessRights</key>
			<integer>8191</integer>
			<key>CheckInURL</key>
			<string>https://服务器地址/rjmgrtt/iosmdm/checkin?deviceId=330754895210610688</string>
			<key>CheckOutWhenRemoved</key>
			<true/>
			<key>IdentityCertificateUUID</key>
			<string>83D87EB6-39FF-4D92-B940-3E6B4E8A1859</string>
			<key>PayloadDescription</key>
			<string>配置“移动设备管理”</string>
			<key>PayloadDisplayName</key>
			<string>移动设备管理</string>
			<key>PayloadIdentifier</key>
			<string>com.apple.mdm.02D2C93A-3F6D-4E54-B15D-EECC1B7BD583</string>
			<key>PayloadOrganization</key>
			<string>Gener-Tech</string>
			<key>PayloadType</key>
			<string>com.apple.mdm</string>
			<key>PayloadUUID</key>
			<string>02D2C93A-3F6D-4E54-B15D-EECC1B7BD583</string>
			<key>PayloadVersion</key>
			<integer>1</integer>
			<key>ServerURL</key>
			<string>https://服务器地址/rjmgrtt/iosmdm/server?deviceId=330754895210610688</string>
			<key>SignMessage</key>
			<true/>
			<key>Topic</key>
			<string>com.apple.mgmt.External.xxxxxxx</string>
			<key>UseDevelopmentAPNS</key>
			<false/>
		</dict>

8.2. 全部的描述文件模板。

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE plist PUBLIC "-//Apple//DTD PLIST 1.0//EN" "http://www.apple.com/DTDs/PropertyList-1.0.dtd">
<plist version="1.0">
<dict>
	<key>ConsentText</key>
	<dict>
		<key>default</key>
		<string>请同意哦</string>
	</dict>
	<key>PayloadContent</key>
	<array>
		<dict>
			<key>AccessRights</key>
			<integer>8191</integer>
			<key>CheckInURL</key>
			<string>https://服务器地址/rjmgrtt/iosmdm/checkin?deviceId=330754895210610688</string>
			<key>CheckOutWhenRemoved</key>
			<true/>
			<key>IdentityCertificateUUID</key>
			<string>83D87EB6-39FF-4D92-B940-3E6B4E8A1859</string>
			<key>PayloadDescription</key>
			<string>配置“移动设备管理”</string>
			<key>PayloadDisplayName</key>
			<string>移动设备管理</string>
			<key>PayloadIdentifier</key>
			<string>com.apple.mdm.02D2C93A-3F6D-4E54-B15D-EECC1B7BD583</string>
			<key>PayloadOrganization</key>
			<string>Gener-Tech</string>
			<key>PayloadType</key>
			<string>com.apple.mdm</string>
			<key>PayloadUUID</key>
			<string>02D2C93A-3F6D-4E54-B15D-EECC1B7BD583</string>
			<key>PayloadVersion</key>
			<integer>1</integer>
			<key>ServerURL</key>
			<string>https://服务器地址/rjmgrtt/iosmdm/server?deviceId=330754895210610688</string>
			<key>SignMessage</key>
			<true/>
			<key>Topic</key>
			<string>com.apple.mgmt.External.xxxxxxx</string>
			<key>UseDevelopmentAPNS</key>
			<false/>
		</dict>
		<dict>
			<key>Password</key>
			<string>k49AXS3j</string>
			<key>PayloadCertificateFileName</key>
			<string>new.p12</string>
			<key>PayloadContent</key>
			<data>
			证书数据
			</data>
			<key>PayloadDescription</key>
			<string>添加 PKCS#12 格式的证书</string>
			<key>PayloadDisplayName</key>
			<string>new.p12</string>
			<key>PayloadIdentifier</key>
			<string>com.apple.security.pkcs12.83D87EB6-39FF-4D92-B940-3E6B4E8A1859</string>
			<key>PayloadType</key>
			<string>com.apple.security.pkcs12</string>
			<key>PayloadUUID</key>
			<string>83D87EB6-39FF-4D92-B940-3E6B4E8A1859</string>
			<key>PayloadVersion</key>
			<integer>1</integer>
		</dict>
	</array>
	<key>PayloadDescription</key>
	<string>用于管理设备</string>
	<key>PayloadDisplayName</key>
	<string>firstTest</string>
	<key>PayloadIdentifier</key>
	<string>TouchWorlddeMacBook-Pro.157A5E97-7AD2-4AEB-AC54-08739853F764</string>
	<key>PayloadOrganization</key>
	<string>rjsoft</string>
	<key>PayloadRemovalDisallowed</key>
	<false/>
	<key>PayloadType</key>
	<string>Configuration</string>
	<key>PayloadUUID</key>
	<string>537C28F0-A71D-4A55-9E4F-E2ADA205A5A2</string>
	<key>PayloadVersion</key>
	<integer>1</integer>
</dict>
</plist>

9.其他设置。

在上面配置完成，并安装描述文件成功后，说明基本功能已经通了。如果要添加一些其他配置，比如访问限制、DNS代理、内容过滤器等等，可以通过修改描述文件添加，也可以通过服务器下发指令来安装新的描述文件。
