作者 | 冰霜 来源 | 星霜荏苒

前言

关于我和 WebSocket 的缘：我从大二在计算机网络课上听老师讲过之后，第一次使用就到了毕业之后的第一份工作。直到最近换了工作，到了一家是含有 IM 社交聊天功能的 App 的时候，我觉得我现在可以谈谈我对 WebSocket/Socket 的一些看法了。要想做 IM 聊天 App，就不得不理解 WebSocket 和 Socket 的原理了，听我一一道来。

一.WebSocket的使用场景

1.社交聊天

最著名的就是微信，QQ，这一类社交聊天的 App。这一类聊天 App 的特点是低延迟，高即时。即时是这里面要求最高的，如果有一个紧急的事情，通过IM软件通知你，假设网络环境良好的情况下，这条 message 还无法立即送达到你的客户端上，紧急的事情都结束了，你才收到消息，那么这个软件肯定是失败的。

2.弹幕

说到这里，大家一定里面想到了 A 站和 B 站了。确实，他们的弹幕一直是一种特色。而且弹幕对于一个视频来说，很可能弹幕才是精华。发弹幕需要实时显示，也需要和聊天一样，需要即时。

3.多玩家游戏

4.协同编辑

现在很多开源项目都是分散在世界各地的开发者一起协同开发，此时就会用到版本控制系统，比如Git，SVN去合并冲突。但是如果有一份文档，支持多人实时在线协同编辑，那么此时就会用到比如WebSocket了，它可以保证各个编辑者都在编辑同一个文档，此时不需要用到Git，SVN这些版本控制，因为在协同编辑界面就会实时看到对方编辑了什么，谁在修改哪些段落和文字。

5.股票基金实时报价

金融界瞬息万变——几乎是每毫秒都在变化。如果采用的网络架构无法满足实时性，那么就会给客户带来巨大的损失。几毫秒钱股票开始大跌，几秒以后才刷新数据，一秒钟的时间内，很可能用户就已经损失巨大财产了。

6.体育实况更新

全世界的球迷，体育爱好者特别多，当然大家在关心自己喜欢的体育活动的时候，比赛实时的赛况是他们最最关心的事情。这类新闻中最好的体验就是利用Websocket达到实时的更新！

7.视频会议/聊天

视频会议并不能代替和真人相见，但是他能让分布在全球天涯海角的人聚在电脑前一起开会。既能节省大家聚在一起路上花费的时间，讨论聚会地点的纠结，还能随时随地，只要有网络就可以开会。

8.基于位置的应用

越来越多的开发者借用移动设备的GPS功能来实现他们基于位置的网络应用。如果你一直记录用户的位置(比如运行应用来记录运动轨迹)，你可以收集到更加细致化的数据。

9.在线教育

在线教育近几年也发展迅速。优点很多，免去了场地的限制，能让名师的资源合理的分配给全国各地想要学习知识的同学手上，Websocket是个不错的选择，可以视频聊天、即时聊天以及其与别人合作一起在网上讨论问题...

10.智能家居

这也是我一毕业加入的一个伟大的物联网智能家居的公司。考虑到家里的智能设备的状态必须需要实时的展现在手机app客户端上，毫无疑问选择了Websocket。

11.总结

从上面我列举的这些场景来看，一个共同点就是，高实时性！

二.WebSocket诞生由来

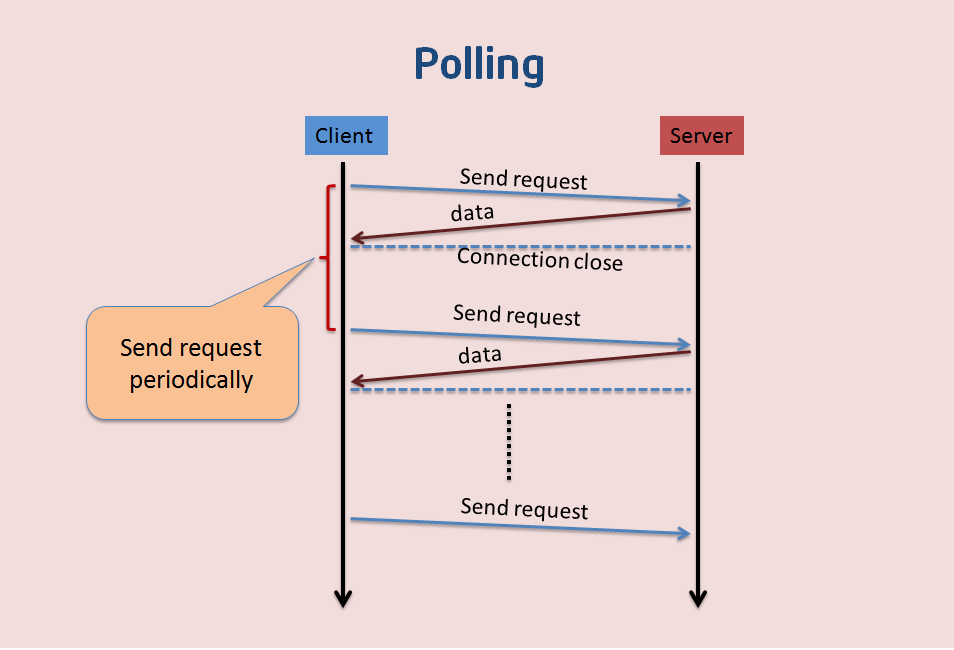

1.最开始的轮询Polling阶段

这种方式下，是不适合获取实时信息的，客户端和服务器之间会一直进行连接，每隔一段时间就询问一次。客户端会轮询，有没有新消息。这种方式连接数会很多，一个接受，一个发送。而且每次发送请求都会有Http的Header，会很耗流量，也会消耗CPU的利用率。

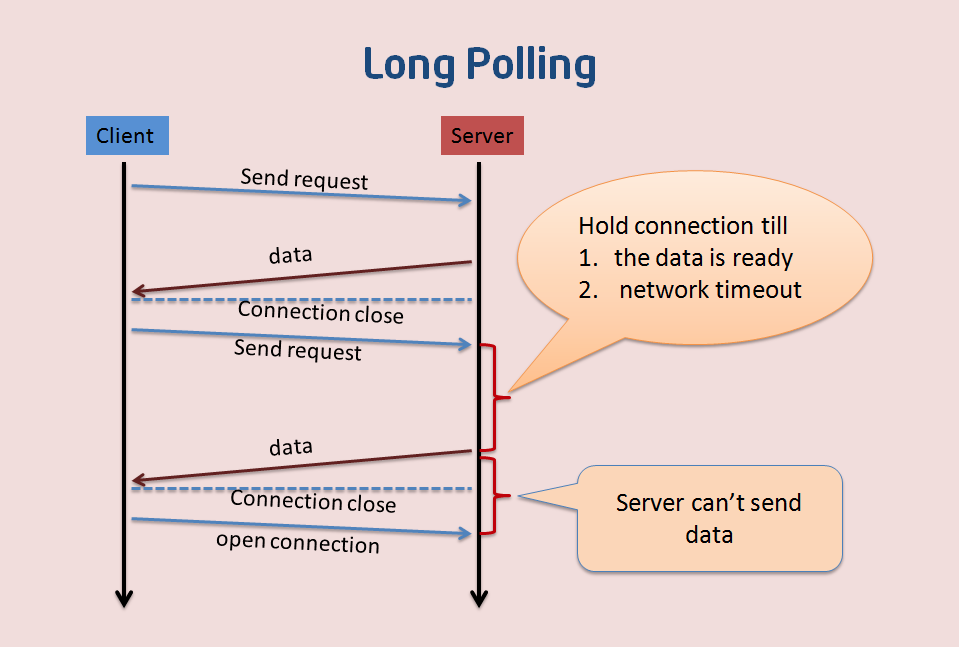

2.改进版的长轮询Long polling阶段

长轮询是对轮询的改进版，客户端发送HTTP给服务器之后，有没有新消息，如果没有新消息，就一直等待。当有新消息的时候，才会返回给客户端。在某种程度上减小了网络带宽和CPU利用率等问题。但是这种方式还是有一种弊端：例如假设服务器端的数据更新速度很快，服务器在传送一个数据包给客户端后必须等待客户端的下一个Get请求到来，才能传递第二个更新的数据包给客户端，那么这样的话，客户端显示实时数据最快的时间为2×RTT（往返时间），而且如果在网络拥塞的情况下，这个时间用户是不能接受的，比如在股市的的报价上。另外，由于http数据包的头部数据量往往很大（通常有400多个字节），但是真正被服务器需要的数据却很少（有时只有10个字节左右），这样的数据包在网络上周期性的传输，难免对网络带宽是一种浪费。

3.WebSocket诞生

现在急需的需求是能支持客户端和服务器端的双向通信，而且协议的头部又没有HTTP的Header那么大，于是，Websocket就诞生了！

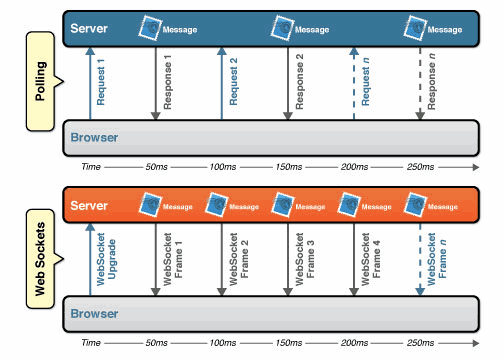

上图就是Websocket和Polling的区别，从图中可以看到Polling里面客户端发送了好多Request，而下图，只有一个Upgrade，非常简洁高效。至于消耗方面的比较就要看下图了

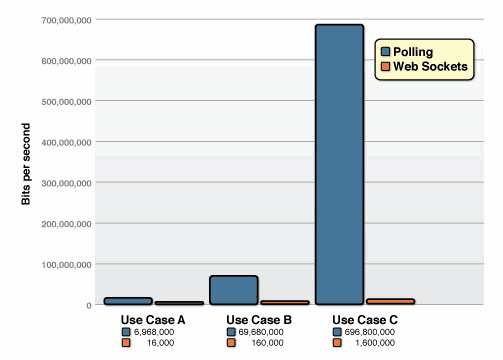

上图中，我们先看蓝色的柱状图，是Polling轮询消耗的流量，这次测试，HTTP请求和响应头信息开销总共包括871字节。当然每次测试不同的请求，头的开销不同。这次测试都以871字节的请求来测试。

Use case A: 1,000 clients polling every second: Network throughput is (871 x 1,000) = 871,000 bytes = 6,968,000 bits per second (6.6 Mbps)

Use case B: 10,000 clients polling every second: Network throughput is (871 x 10,000) = 8,710,000 bytes = 69,680,000 bits per second (66 Mbps)

Use case C: 100,000 clients polling every 1 second: Network throughput is (871 x 100,000) = 87,100,000 bytes = 696,800,000 bits per second (665 Mbps)

而 Websocket 的 Frame 是 just two bytes of overhead instead of 871，仅仅用 2 个字节就代替了轮询的 871 字节！

Use case A: 1,000 clients receive 1 message per second: Network throughput is (2 x 1,000) = 2,000 bytes = 16,000 bits per second (0.015 Mbps)

Use case B: 10,000 clients receive 1 message per second: Network throughput is (2 x 10,000) = 20,000 bytes = 160,000 bits per second (0.153 Mbps)

Use case C: 100,000 clients receive 1 message per second: Network throughput is (2 x 100,000) = 200,000 bytes = 1,600,000 bits per second (1.526 Mbps)

相同的每秒客户端轮询的次数，当次数高达 10W/s 的高频率次数的时候，Polling轮询需要消耗 665Mbps，而 Websocket 仅仅只花费了 1.526Mbps，将近 435倍！！

三.谈谈WebSocket协议原理

Websocket 是应用层第七层上的一个应用层协议，它必须依赖 HTTP 协议进行一次握手1 ，握手成功后，数据就直接从 TCP 通道传输，与 HTTP 无关了。

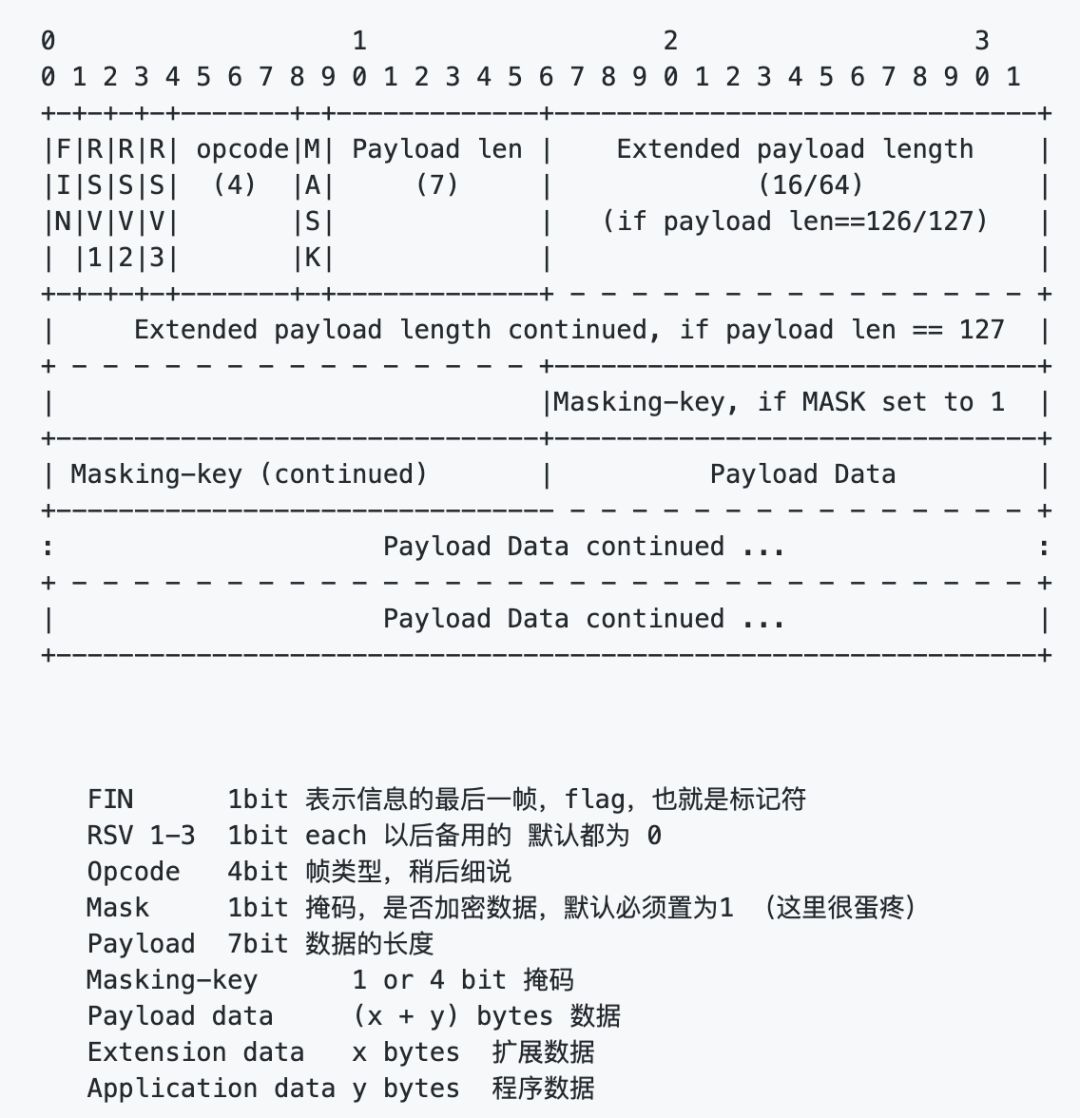

Websocket 的数据传输是 frame 形式传输的，比如会将一条消息分为几个 frame，按照先后顺序传输出去。这样做会有几个好处：

1 大数据的传输可以分片传输，不用考虑到数据大小导致的长度标志位不足够的情况。

2 和http的chunk一样，可以边生成数据边传递消息，即提高传输效率。

具体的规范，还请看官网的RFC 64552文档给出的详细定义。这里还有一个  翻译版本3

四.WebSocket 和 Socket的区别与联系

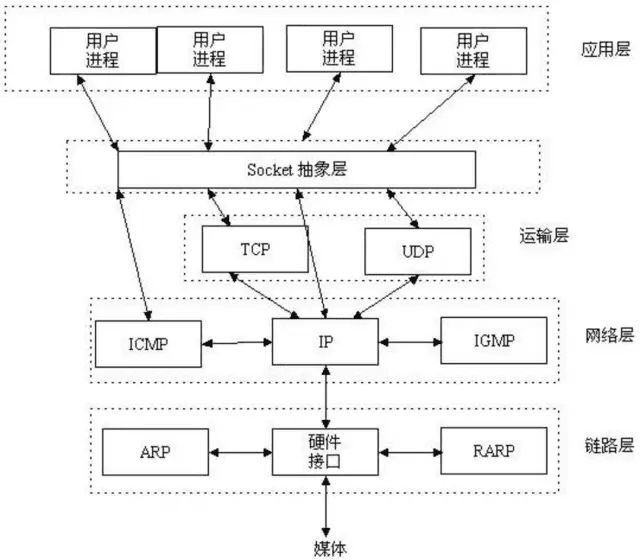

首先，Socket4 其实并不是一个协议。它工作在 OSI 模型会话层（第5层），是为了方便大家直接使用更底层协议（一般是 TCP 或 UDP ）而存在的一个抽象层。Socket 是对 TCP/IP 协议的封装，Socket 本身并不是协议，而是一个调用接口(API)。

Socket 通常也称作”套接字”，用于描述 IP 地址和端口，是一个通信链的句柄。网络上的两个程序通过一个双向的通讯连接实现数据的交换，这个双向链路的一端称为一个 Socket，一个 Socket 由一个 IP 地址和一个端口号唯一确定。应用程序通常通过”套接字”向网络发出请求或者应答网络请求。

Socket 在通讯过程中，服务端监听某个端口是否有连接请求，客户端向服务端发送连接请求，服务端收到连接请求向客户端发出接收消息，这样一个连接就建立起来了。客户端和服务端也都可以相互发送消息与对方进行通讯，直到双方连接断开。

所以基于 WebSocket 和基于 Socket 都可以开发出 IM 社交聊天类的 app

五.iOS 平台有哪些 WebSocket 和 Socket 的开源框架

Socket开源框架有：CocoaAsyncSocket5，socketio/socket.io-client-swift 6

WebSocket开源框架有: facebook/SocketRocket7， tidwall/SwiftWebSocket8

六.iOS 平台如何实现 WebSocket 协议

Talk is cheap。Show me the code ——Linus Torvalds

我们今天来看看[ facebook/SocketRocket 的实现方法

首先这是 SRWebSocket 定义的一些成员变量

@property (nonatomic, weak) id <SRWebSocketDelegate> delegate;/** A dispatch queue for scheduling the delegate calls. The queue doesn't need be a serial queue. If `nil` and `delegateOperationQueue` is `nil`, the socket uses main queue for performing all delegate method calls. */@property (nonatomic, strong) dispatch_queue_t delegateDispatchQueue;/** An operation queue for scheduling the delegate calls. If `nil` and `delegateOperationQueue` is `nil`, the socket uses main queue for performing all delegate method calls. */@property (nonatomic, strong) NSOperationQueue *delegateOperationQueue;@property (nonatomic, readonly) SRReadyState readyState;@property (nonatomic, readonly, retain) NSURL *url;@property (nonatomic, readonly) CFHTTPMessageRef receivedHTTPHeaders;// Optional array of cookies (NSHTTPCookie objects) to apply to the connections@property (nonatomic, copy) NSArray<NSHTTPCookie *> *requestCookies;// This returns the negotiated protocol.// It will be nil until after the handshake completes.@property (nonatomic, readonly, copy) NSString *protocol;

下面这些是 SRWebSocket 的一些方法

// Protocols should be an array of strings that turn into Sec-WebSocket-Protocol.- (instancetype)initWithURLRequest:(NSURLRequest *)request;- (instancetype)initWithURLRequest:(NSURLRequest *)request protocols:(NSArray<NSString *> *)protocols;- (instancetype)initWithURLRequest:(NSURLRequest *)request protocols:(NSArray<NSString *> *)protocols allowsUntrustedSSLCertificates:(BOOL)allowsUntrustedSSLCertificates;// Some helper constructors.- (instancetype)initWithURL:(NSURL *)url;- (instancetype)initWithURL:(NSURL *)url protocols:(NSArray<NSString *> *)protocols;- (instancetype)initWithURL:(NSURL *)url protocols:(NSArray<NSString *> *)protocols allowsUntrustedSSLCertificates:(BOOL)allowsUntrustedSSLCertificates;// By default, it will schedule itself on +[NSRunLoop SR_networkRunLoop] using defaultModes.- (void)scheduleInRunLoop:(NSRunLoop *)aRunLoop forMode:(NSString *)mode;- (void)unscheduleFromRunLoop:(NSRunLoop *)aRunLoop forMode:(NSString *)mode;// SRWebSockets are intended for one-time-use only.  Open should be called once and only once.- (void)open;- (void)close;- (void)closeWithCode:(NSInteger)code reason:(NSString *)reason;///--------------------------------------#pragma mark Send///--------------------------------------//下面是4个发送的方法/** Send a UTF-8 string or binary data to the server. @param message UTF-8 String or Data to send. @deprecated Please use `sendString:` or `sendData` instead. */- (void)send:(id)message __attribute__((deprecated("Please use `sendString:` or `sendData` instead.")));- (void)sendString:(NSString *)string;- (void)sendData:(NSData *)data;- (void)sendPing:(NSData *)data;@end

对应5种状态的代理方法

///--------------------------------------#pragma mark - SRWebSocketDelegate///--------------------------------------@protocol SRWebSocketDelegate <NSObject>- (void)webSocket:(SRWebSocket *)webSocket didReceiveMessage:(id)message;@optional- (void)webSocketDidOpen:(SRWebSocket *)webSocket;- (void)webSocket:(SRWebSocket *)webSocket didFailWithError:(NSError *)error;- (void)webSocket:(SRWebSocket *)webSocket didCloseWithCode:(NSInteger)code reason:(NSString *)reason wasClean:(BOOL)wasClean;- (void)webSocket:(SRWebSocket *)webSocket didReceivePong:(NSData *)pongPayload;// Return YES to convert messages sent as Text to an NSString. Return NO to skip NSData -> NSString conversion for Text messages. Defaults to YES.- (BOOL)webSocketShouldConvertTextFrameToString:(SRWebSocket *)webSocket;@end

didReceiveMessage 方法是必须实现的，用来接收消息的。下面4个 did 方法分别对应着 Open，Fail，Close，ReceivePong 不同状态的代理方法

方法就上面这些了，我们实际来看看代码怎么写

先是初始化 Websocket 连接，注意此处 ws:// 或者 wss:// 连接有且最多只能有一个，这个是 Websocket 协议规定的

    self.ws = [[SRWebSocket alloc] initWithURLRequest:[NSURLRequest requestWithURL:[NSURL URLWithString:[NSString stringWithFormat:@"%@://%@:%zd/ws", serverProto, serverIP, serverPort]]]];    self.ws.delegate = delegate;    [self.ws open];

发送消息

    [self.ws send:message];

接收消息以及其他3个代理方法

//这个就是接受消息的代理方法了，这里接受服务器返回的数据，方法里面就应该写处理数据，存储数据的方法了。- (void)webSocket:(SRWebSocket *)webSocket didReceiveMessage:(id)message{    NSDictionary *data = [NetworkUtils decodeData:message];    if (!data)        return;}//这里是Websocket刚刚Open之后的代理方法。就想微信刚刚连接中，会显示连接中，当连接上了，就不显示连接中了，取消显示连接的方法就应该写在这里面- (void)webSocketDidOpen:(SRWebSocket *)webSocket{    // Open = silent ping    [self.ws receivedPing];}//这是关闭Websocket的代理方法- (void)webSocket:(SRWebSocket *)webSocket didCloseWithCode:(NSInteger)code reason:(NSString *)reason wasClean:(BOOL)wasClean{    [self failedConnection:NSLS(Disconnected)];}//这里是连接Websocket失败的方法，这里面一般都会写重连的方法- (void)webSocket:(SRWebSocket *)webSocket didFailWithError:(NSError *)error{    [self failedConnection:NSLS(Disconnected)];}

最后

以上就是我想分享的一些关于 Websocket 的心得，文中如果有错误的地方，欢迎大家指点！一般没有微信 QQ 那么大用户量的 app，用 Websocket 应该都可以完成 IM 社交聊天的任务。当用户达到亿级别，应该还有很多需要优化，优化性能各种的吧。

最后，微信和 QQ 的实现方法也许并不是只用 Websocket 和 Socket 这么简单，也许是他们自己开发的一套能支持这么大用户，大数据的，各方面也都优化都最优的方法。如果有开发和微信和 QQ 的大神看到这篇文章，可以留言说说看你们用什么方式实现的，也可以和我们一起分享，我们一起学习！我先谢谢大神们的指点了！

参考

[1]http://tools.ietf.org/html/rfc6455#section-4 [2]https://tools.ietf.org/html/rfc6455  [3]https://www.gitbook.com/book/chenjianlong/rfc-6455-websocket-protocol-in-chinese/details [4]http://en.wikipedia.org/wiki/Network_socket  [5]https://github.com/robbiehanson/CocoaAsyncSocket [6]https://github.com/socketio/socket.io-client-swift  [7]https://github.com/facebook/SocketRocket [8]https://github.com/tidwall/SwiftWebSocket
