OffscreenCanvas-离屏canvas使用说明

·  阅读 2514

OffscreenCanvas 是一个实验中的新特性,主要用于提升 Canvas 2D/3D 绘图的渲染性能和使用体验。OffscreenCanvas 的 API 很简单,但是要真正掌握好如何使用。

OffscreenCanvas和canvas都是渲染图形的对象。 不同的是canvas只能在window环境下使用,而OffscreenCanvas即可以在window环境下使用,也可以在web worker中使用,这让不影响浏览器主线程的离屏渲染成为可能。

与之关联的还有ImageBitmap对象和ImageBitmapRenderingContext。

ImageBitmap

ImageBitmap对象表示能够被绘制到 canvas上的位图图像,具有低延迟的特性。 ImageBitmap提供了一种异步且高资源利用率的方式来为WebGL的渲染准备基础结构。ImageBitmap可以通过createImageBitmap函数来创建,它可以从多种图像源生成。 还可以通过OffscreenCanvas.transferToImageBitmap函数生成。

属性

ImageBitmap.height 只读无符号长整型数值,表示ImageData的CSS像素单位的高度。ImageBitmap.width 只读无符号长整型数值, 表示ImageData的CSS像素单位的宽度。

函数

ImageBitmap.close()释放ImageBitmap所相关联的所有图形资源。

createImageBitmap

createImageBitmap 用于创建ImageBitmap对象。该函数存在 windows 和 workers 中。它接受各种不同的图像来源, 并返回一个Promise, resolve为ImageBitmap。

createImageBitmap(image[, options]).then(function(response) { ... });
createImageBitmap(image, sx, sy, sw, sh[, options]).then(function(response) { ... });复制代码

更多相关的内容,可以参考:developer.mozilla.org/zh-CN/docs/…

创建OffscreenCanvas

有两种方式可以创建OffscreenCanvas,一种是通过OffscreenCanvas的构造函数直接创建。比如下面的示例代码:

var offscreen = new OffscreenCanvas(width, height); // width 、height表示宽高。复制代码

另外一种方式,是使用canvas的transferControlToOffscreen函数获取一个OffscreenCanvas对象,绘制该OffscreenCanvas对象,同时会绘制canvas对象。比如如下代码:

var canvas = document.getElementById('canvas');
//var ctx = canvas.getContext('2d');
var offscreen = canvas.transferControlToOffscreen();
// canvas.getContext('2d'); // 会报错复制代码

上面的代码代码首先获取网页元素canvas对象,然后调用canvas对象的transferControlToOffscreen函数创建一个OffscreenCanvas对象offscreen,并把控制权交给offscreen。

需要注意的是,canvas对象调用了函数transferControlToOffscreen移交控制权之后,不能再获取绘制上下文,调用canvas.getContext('2d')会报错; 同样的原理,如果canvas已经获取的绘制上下文,调用transferControlToOffscreen会报错。

OffscreenCanvas.transferToImageBitmap函数

通过transferToImageBitmap函数可以从OffscreenCanvas对象的绘制内容创建一个ImageBitmap对象。该对象可以用于到其他canvas的绘制。

比如一个常见的使用是,把一个比较耗费时间的绘制放到web worker下的OffscreenCanvas对象上进行,绘制完成后,创建一个ImageBitmap对象,并把该对象传递给页面端,在页面端绘制ImageBitmap对象。

下面是示例代码,主线程中:

var worker2 = null,canvasBitmap, ctxBitmap;
function init() {
    canvasBitmap = document.getElementById('canvas-bitmap');
    ctxBitmap = canvasBitmap.getContext('2d');
    worker2 = new Worker('./bitmap_worker.js');
    worker2.postMessage({msg:'init'});
    worker2.onmessage = function (e) {
      ctxBitmap.drawImage(e.data.imageBitmap,0,0);
    }
}

function redraw() {
  ctxBitmap.clearRect(0, 0, canvasBitmap.width, canvasBitmap.height)
  worker2.postMessage({msg:'draw'});
}复制代码

worker线程中:


var offscreen,ctx;
onmessage = function (e) {
  if(e.data.msg == 'init'){
    init();
    draw();
  }else if(e.data.msg == 'draw'){
    draw();
  }
}

function init() {
  offscreen = new OffscreenCanvas(512, 512);
  ctx = offscreen.getContext("2d");
}

function draw() {
   ctx.clearRect(0,0,offscreen.width,offscreen.height);
   for(var i = 0;i < 10000;i ++){
    for(var j = 0;j < 1000;j ++){

      ctx.fillRect(i*3,j*3,2,2);
    }
  }
  var imageBitmap = offscreen.transferToImageBitmap();
  postMessage({imageBitmap:imageBitmap},[imageBitmap]);
}复制代码
  • 在主线程中,获取canvas对象,然后生成worker对象,并把绘制命令传递给worker。
  • 在worker线程中,创建一个OffscreenCanvas,然后执行绘制命令,绘制完成后,通过transferToImageBitmap函数创建imageBitmap对象,并通过postMessage把imageBitmap对象传递给主线中。
  • 主线程接收到imageBitmap对象之后,把imageBitmap绘制到canvas对象上。

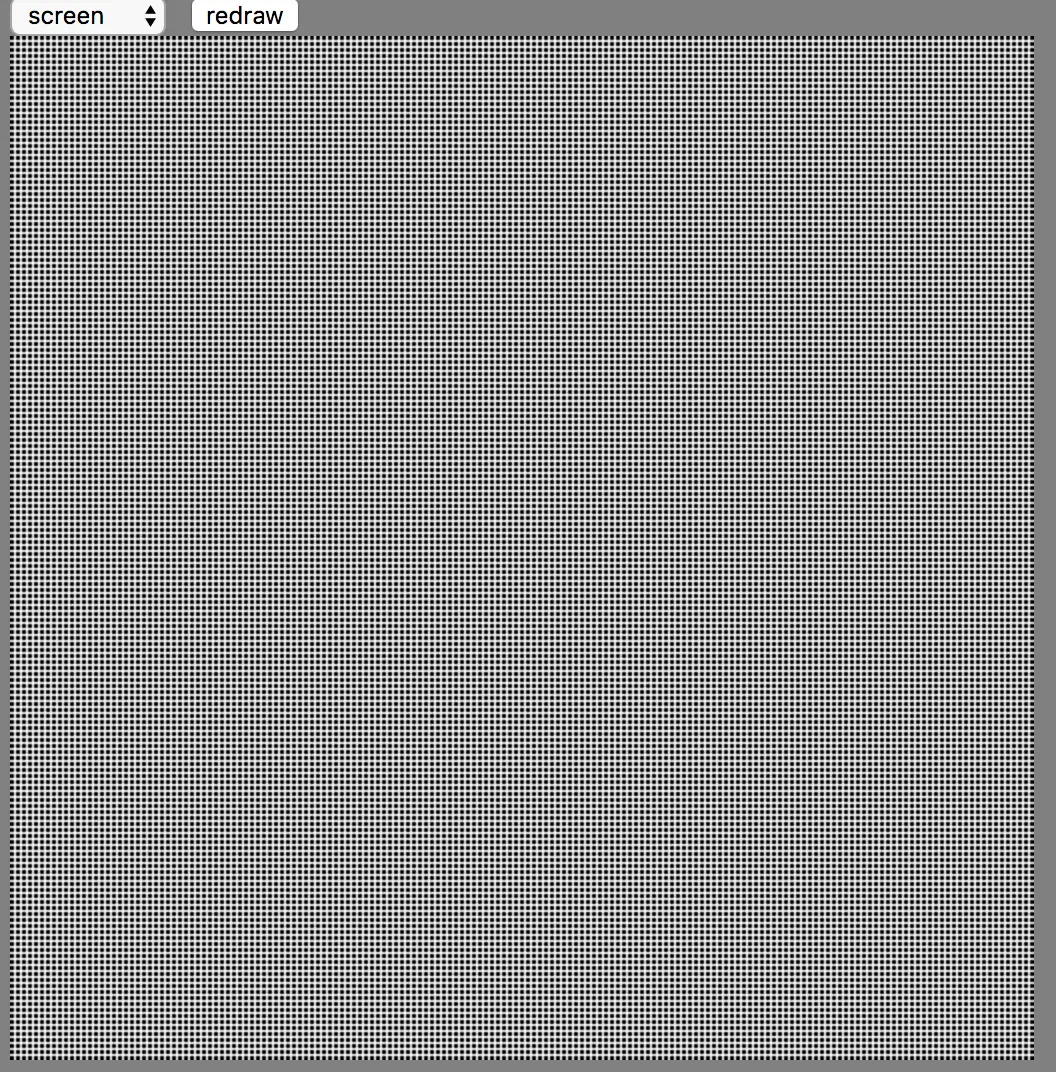

把绘制放到web worker中的好处是,绘制的过程不阻塞主线程的运行。 读者可以自行运行代码查看,在绘制过程过程中,界面可以交互, 比如可以选择下拉框。

ImageBitmapRenderingContext

ImageBitmapRenderingContext接口是 canvas 的渲染上下文,它只提供使用给定 ImageBitmap 替换 canvas 的功能。它的上下文 ID (HTMLCanvasElement.getContext() 或 OffscreenCanvas.getContext() 的第一个参数) 是 "bitmaprenderer"。这个接口可用于 window context 和 worker context.

方法

ImageBitmapRenderingContext.transferFromImageBitmap函数用于在与此“渲染上下文”对应的 canvas 中显示给定的 ImageBitmap对象。 ImageBitmap 的所有权被转移到画布上。

在前面的例子中,可以做如下修改:

function init() {
   ...
  ctxBitmap = canvasBitmap.getContext('bitmaprenderer');
   ...
  worker2.onmessage = function (e) {
    ctxBitmap.transferFromImageBitmap(e.data.imageBitmap);
  }
}复制代码

首先,把获取渲染上下文的id改成“bitmaprenderer”,返回额ctxBitmap是一个ImageBitmapRenderingContext对象。然后,在渲染ImageBitmap对象的时候,把drawImage函数改为transferFromImageBitmap函数。

最终渲染效果和上图显示一样。

transferControlToOffscreen函数

transferControlToOffscreen函数可以通过页面的canvas对象来创建一个OffscreenCanvas。 既然可以通过构造函数创建OffscreenCanvas对象,为啥还需要这样操作。 原因是这样的:我们看前面一个示例,我们在worker线程中创建OffscreenCanvas对象并绘制然后获取ImageBitmap对象,通过web worker通信把ImageBitmap传递给页面。

而如果通过canvas.transferControlToOffscreen生成的OffscreenCanvas对象,不需要再通过web worker通信来传递绘制的效果,生成了OffscreenCanvas对象之后,OffscreenCanvas对象的绘制会自动在canvas元素上面显示出来。这相对于web worker通信有着不言而喻的优势。

通过transferControlToOffscreen函数创建的OffscreenCanvas对象有两大功能:

  • 避免绘制中大量的计算阻塞主线程
  • 避免主线程的重任务阻塞绘制

下面我们将会通过示例来说明以上结论。

首先,我们写一个Circle类,这个类的作用主要是用于绘制一个圆,并且可以启动动画,不断的改变圆的半径大小:

class Circle {
   constructor(ctx){
     this.ctx = ctx;
     this.r = 0;
     this.rMax = 50;
     this.color = 'black';
     this.bindAnimate = this.animate.bind(this);
   }

   draw(){
     this.ctx.fillStyle = this.color;
     this.ctx.beginPath();
     this.ctx.arc(this.ctx.canvas.width/2,this.ctx.canvas.height/2,this.r,0,Math.PI*2);
     this.ctx.fill();
   }

   animate(){

      this.ctx.clearRect(0, 0, this.ctx.canvas.width, this.ctx.canvas.height);
      this.r =  this.r + 1;
      if(this.r > this.rMax){
        this.r = 0;
      }
      this.draw();
      requestAnimationFrame(this.bindAnimate);
   }

   changeColor(){
     fibonacci(41);
 if(this.color == 'black'){
       this.color = 'blue';
     }else{
       this.color = 'black';
     }
     this.r = 0;
   }
}复制代码
  • draw 函数用于绘制一个填充的圆形
  • animate 用于动画,其不断改变圆形的半径

另外还有一个函数changeColor,表示改变绘制的颜色,其会在黑色和蓝色之间不断变化,本示例中,为了模拟比较耗时的操作,在changeColor函数中,调用了下fibonacci函数,fibonacci函数用于计算斐波那契数列,当传入值是41的时候,计算量较大,主线程会把阻塞一段时间。下面是fibonacci的定义:

function fibonacci(num) {
  return (num <= 1) ? 1 : fibonacci(num - 1) + fibonacci(num - 2);
}复制代码

然后,我们定义两个canvas,一个用于普通的canvas应用,一个用于呈现离屏绘制的内容:

 <canvas id="canvas-window" width="300" height="400" style="background: white;left: 10px;top: 20px;position: relative;"></canvas>
  <canvas id="canvas-worker" width="300" height="400" style="background: white;left: 10px;top: 20px;position: relative;"></canvas>复制代码

对于第一个canvas,我们直接在其上不断绘制半径变化的圆形:

 var canvasInWindow = document.getElementById('canvas-window');
    var ctx = canvasInWindow.getContext('2d');
    var circle = new Circle(ctx);
    circle.animate();
    canvasInWindow.addEventListener('click', function () {
      circle.changeColor();
    });复制代码

并在该canvas上添加‘click’事件,当点击时,调用Circle类的changeColor函数。

对于第二个canvas,我们使用webworker,首先使用transferControlToOffscreen函数创建OffscreenCanvas对象offscreen,然后创建worker对象,并把offscreen发送给worker线程:

var canvasInWorker = document.getElementById('canvas-worker');
    // var ctxInWorkder = canvasInWorker.getContext('2d');
    var offscreen = canvasInWorker.transferControlToOffscreen();
    var worker = new Worker('./worker.js');
    worker.postMessage({ msg: 'start', canvas: offscreen }, [offscreen]);

    canvasInWorker.addEventListener('click', function () {
      worker.postMessage({msg:'changeColor'});
    });
    // canvasInWorker.getContext('2d'); // 会报错复制代码

该canvas上同样添加‘click’事件,当点击时,发送changeColor的命令给worker线程。

然后,我们看下worker.js线程的内容:

var offscreen = null,ctx,circle;
onmessage = function (e) {
    var data = e.data;
    if(data.msg == 'start'){
      offscreen = data.canvas;
      ctx = offscreen.getContext('2d');
      circle = new Circle(ctx);
      circle.animate();
    } else if (data.msg == 'changeColor' && circle) {
      circle.changeColor();
    }
}

function fibonacci(num) {
  return (num <= 1) ? 1 : fibonacci(num - 1) + fibonacci(num - 2);
}

class Circle {
  constructor(ctx) {
    this.ctx = ctx;
    this.r = 0;
    this.rMax = 50;
    this.color = 'black';
    this.bindAnimate = this.animate.bind(this);
  }

  draw() {
    this.ctx.fillStyle = this.color;
    this.ctx.beginPath();
    this.ctx.arc(this.ctx.canvas.width / 2, this.ctx.canvas.height / 2, this.r, 0, Math.PI * 2);
    this.ctx.fill();
  }

  animate() {

    this.ctx.clearRect(0, 0, this.ctx.canvas.width, this.ctx.canvas.height);
    this.r = this.r + 1;
    if (this.r > this.rMax) {
      this.r = 0;
    }
    this.draw();
    requestAnimationFrame(this.bindAnimate);
  }

  changeColor() {
    fibonacci(41);
    if (this.color == 'black') {
      this.color = 'blue';
    } else {
      this.color = 'black';
    }
    this.r = 0;
  }
}复制代码

在worker.js中,定义了一个同样的Circle类和fibonacci函数。 在onmessage函数中,接受页面端传递来的信息,当接受到start命令时,在接收到的OffscreenCanvas对象offscreen上绘制圆形的动画。当接受到changeColor命令时,调用Circle类的changeColor函数。

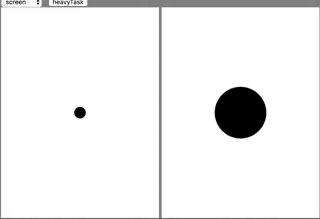

读者可以看出,在worker线程中绘制了图形之后,并没有传递给页面端,其内容会自动显示给页面的断的canvas。 最终显示的效果如下图:perf.gif

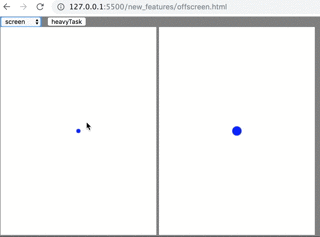

可以看到两个canvas都在绘制动画。区别在于,单击的时候,都会调用比较重的changeColor函数,页面端的canvas会阻塞主线程,而离屏的canvas不会阻塞主线程,演示如下:perf2.gif

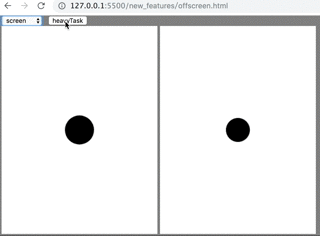

除了不阻塞主线程之外,离屏的OffscreenCanvas对象也不会被主线程的重任务阻塞,比如我们在页面添加一个button,调用一个耗时的任务:

<button id='heavyTask' style="position: absolute;display:inline;left: 100px;"  onclick="heavyTask()">heavyTask</button>复制代码

其实耗时的任务还是用了fibonacci函数来模拟:

function heavyTask() {
   fibonacci(41);
}复制代码


如果读者不清楚canvas相关知识点,建议学习相关知识,也推荐有兴趣读者,订阅专栏(本文内容就摘取自专栏):
Canvas高级进阶 xiaozhuanlan.com/canvas,相关知识会在专栏中介绍。
