下面这些是 G6 能够实现的自定义节点。

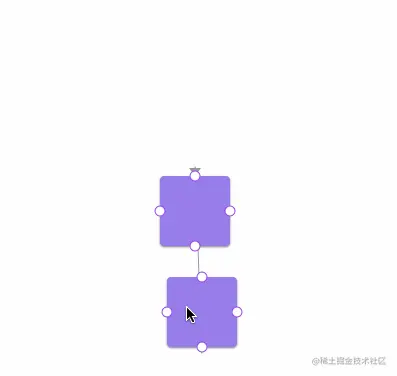

当去拖拽其中一个节点的时候，结果就会像下图这样子。不论换到哪个方向，始终是取两个节点之最近的锚点来进行连线最近距离进行绘制。
这是因为 g6 的锚点默认的逼近策略导致的，虽然这种策略虽然是合理的，但是我还是想要避开这个策略😂。让线的两边固定在锚点上，不论节点怎么拖动，这两条线的出发点不会变化。
从 data 的角度考虑🤔

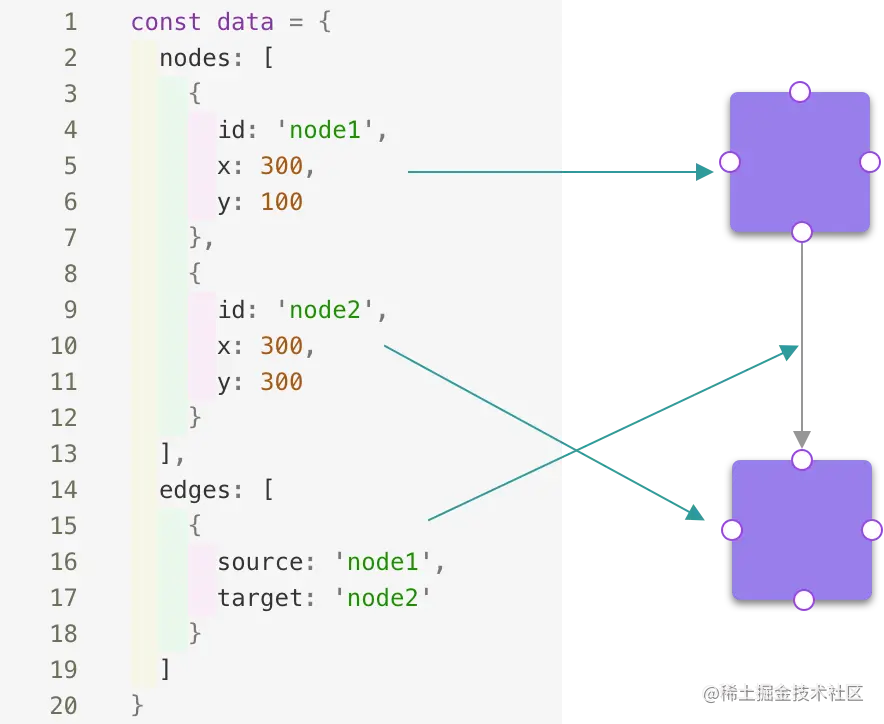

用现在已有的数据来看，并没有能够体现出指定锚点出发以及指定锚点结束的地方。

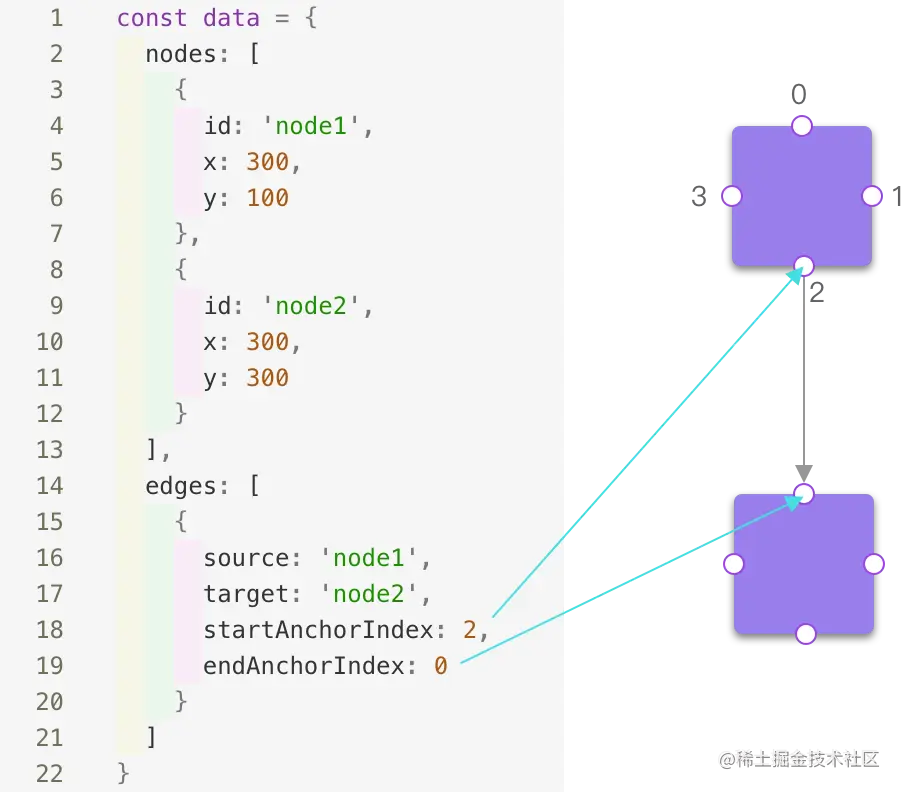

假如像这样子指定从第几个锚点出发，也是方法之一。不过如果每个节点的锚点个数不确定，或者锚点在节点之外的地方就不容易画出来了。
方法的话有很多，在语雀文档上大家也都有讨论，大家可以移步去看看。这次我决定用下面偏移坐标这种写法。

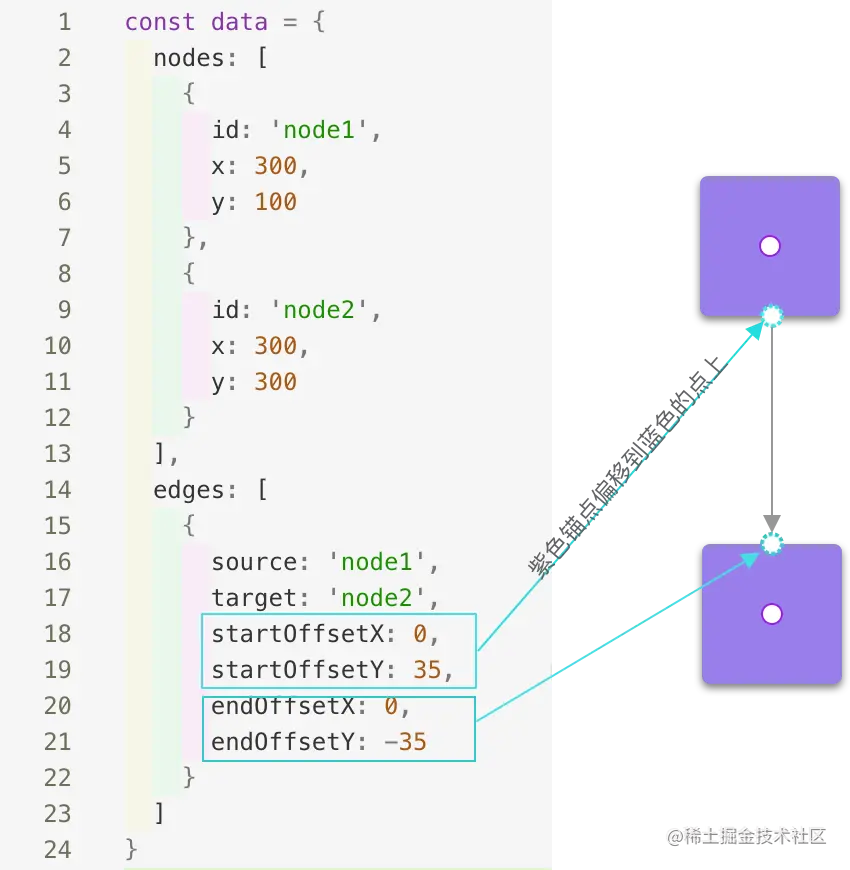

首先这么写可以表达从哪里出发，从哪里结束。其次代码实现思路简单，直接加上偏移值就可以了。但是需要把原有上下左右 4 个锚点改成为一个锚点 [0.5, 0.5]，如果没有偏移值的时候会变成中间连在中间，并且看不到箭头。
代码实现
实现自定义线条
线条的绘制思路，自定义线条的 draw 方法，可以拿到起始点(startPoint)和结束点(endPoint)，对两个点进行一个偏移即可。
const data = {
// 边集
edges: [
{
source: 'node1', // String，必须，起始点 id
target: 'node2', // String，必须，目标点 id
startOffsetX: 0, // 起始点偏离的 X
startOffsetY: 35, // 起始点偏离的 Y
endOffsetX: 0, // 终点偏离的 X
endOffsetY: -35 // 终点偏离的 Y
}
]
}
// 自定义线条
G6.registerEdge('edge-flow', {
draw (cfg, group) {
let start = cfg.startPoint
let end = cfg.endPoint
// 起始点偏移
start = {
x: start.x + (cfg.startOffsetX || 0),
y: start.y + (cfg.startOffsetY || 0)
}
// 结束点偏移
end = {
x: end.x + (cfg.endOffsetX || 0),
y: end.y + (cfg.endOffsetY || 0)
}
// ...
}
})
实现自定义节点
定义好锚点的数据，指定 offset 位置。
const graph = new G6.Graph({
// ...
defaultNode: {
shape: 'node-flow',
anchors: [
{ offsetX: 0, offsetY: 35 },
{ offsetX: 35, offsetY: 0 },
{ offsetX: 0, offsetY: -35 },
{ offsetX: -35, offsetY: 0 }
]
}
})
根据数据绘制出锚点。
G6.registerNode('node-flow', {
// ...
afterDraw (cfg, group) {
this.drawAnchor(cfg, group)
},
drawAnchor (cfg, group) {
// 绘制出所有的锚点
anchors.forEach(anchor => {
group.addShape('circle', {
attrs: {
x: anchor.offsetX,
y: anchor.offsetY,
r: 5,
fill: '#fff',
stroke: '#9B43E7',
cursor: 'pointer'
}
})
})
},
// 定义锚点位置在中心
getAnchorPoints () {
return [
[ 0.5, 0.5 ]
]
}
})

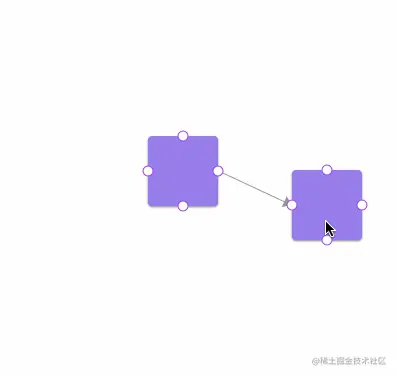

绘制好以后，效果就是开头所说的那个样子。
最后
在 g6 的语雀和搜索引擎，徘徊了好久，都没有找到有文章提到怎么固定锚点的做法，不知道是不是我搜索姿势不对，后来思考出了一个想法之后，便有了这篇文章。在这篇文章里提供一种解决思路就是偏移线条的开始结束点，并且代码也实现了一遍，有需要参考的可以去逛下文章 github 地址。
另外，这篇文章并没有提到自定义连线和自定义拖拽这两种自定义行为，因为跟文章关系不是很大，所以就先不提了。
demo：https://viewweiwu.github.io/g6-flow/
code：https://github.com/viewweiwu/g6-flow
