一、平衡二叉搜索树（Balance Binary Search Tree）

1、退化成链表的二叉搜索树

删除节点时，可能会导致二叉搜索树退化成链表。
如果删除2，9，8，11四个节点，就会导致退化。
如何防止二叉搜素树退化成链表？让添加，删除，搜索的复杂度维持在O(logn)。

2、平衡（Balance）

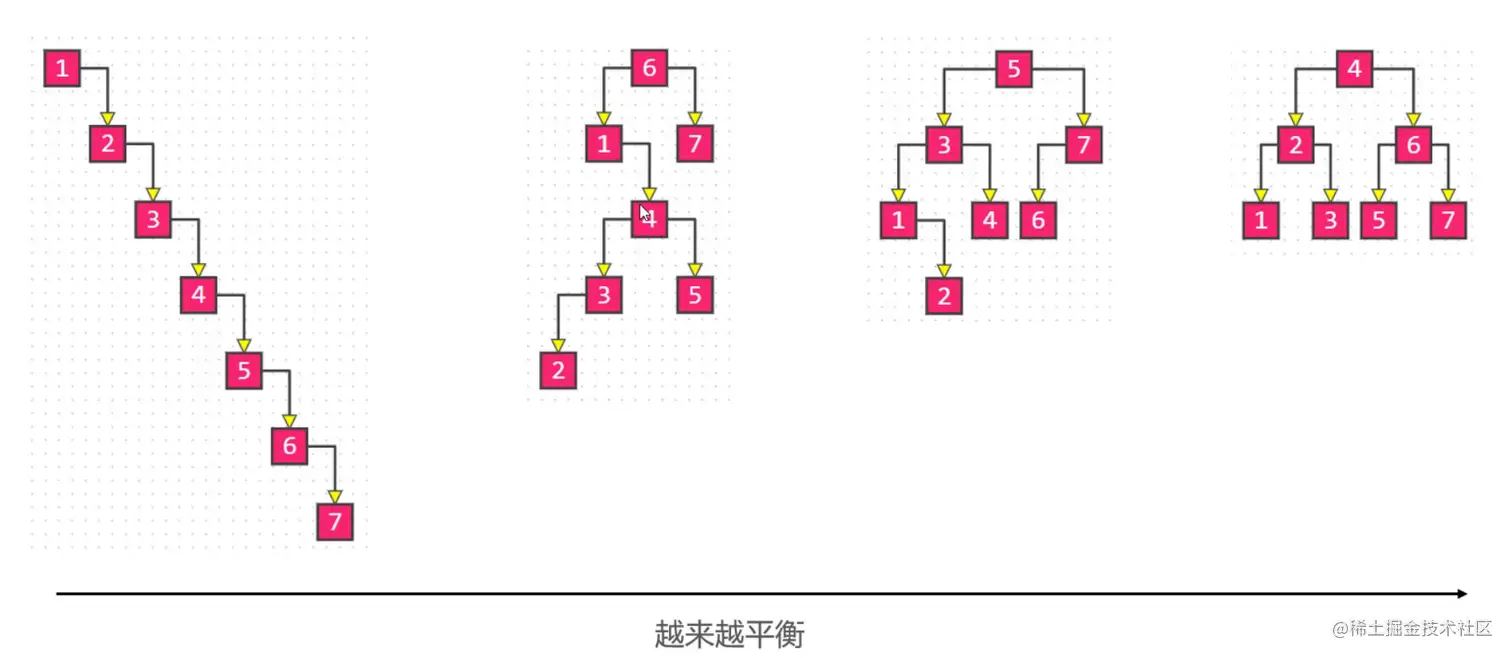

当节点数量固定时，左右子树的高度越接近，这颗二叉树就越平衡（高度越低）。

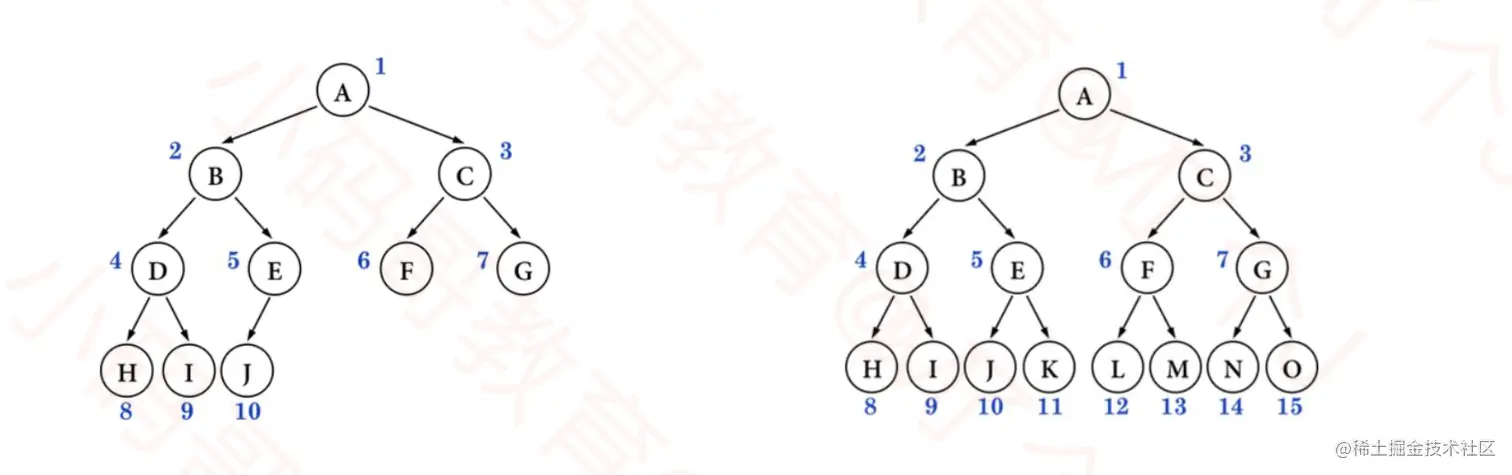

最理想的平衡，就是像完全二叉树，满二叉树那样，高度是最小的。

2、如何改进二叉搜索树？

节点的添加，删除顺序是无法限制的，也就是随机的。
那么改进方案是：在节点的添加，删除操作之后，想办法让二叉搜索树恢复平衡（减小树的高度）。
如果接着继续调整节点的位置，完全可以达到理想平衡，但是付出的代价可能会比较大。如果调整次数太多，反而增加了时间复杂度。
所以比较合适的方案是：用尽量少的调整次数达到适度平衡。
一颗达到适度平衡的二叉搜索树，可以称之为：平衡二叉搜索树。

3、常见的平衡二叉搜索树

AVL树：Windows NT内核中广泛使用。
红黑树：java的TreeMap，TreeSet，HashMap，HashSet。

二、AVL树

什么是平衡因子：某节点的左右子树的高度差。
AVL树的特点：
- 每个节点的平衡因子只可能是1，0，-1。即绝对值<=1，如果超过1，称之为失衡。
- 每个节点的左右子树高度差不超过1。
- 搜索，添加，删除的时间复杂度是O(logn)。

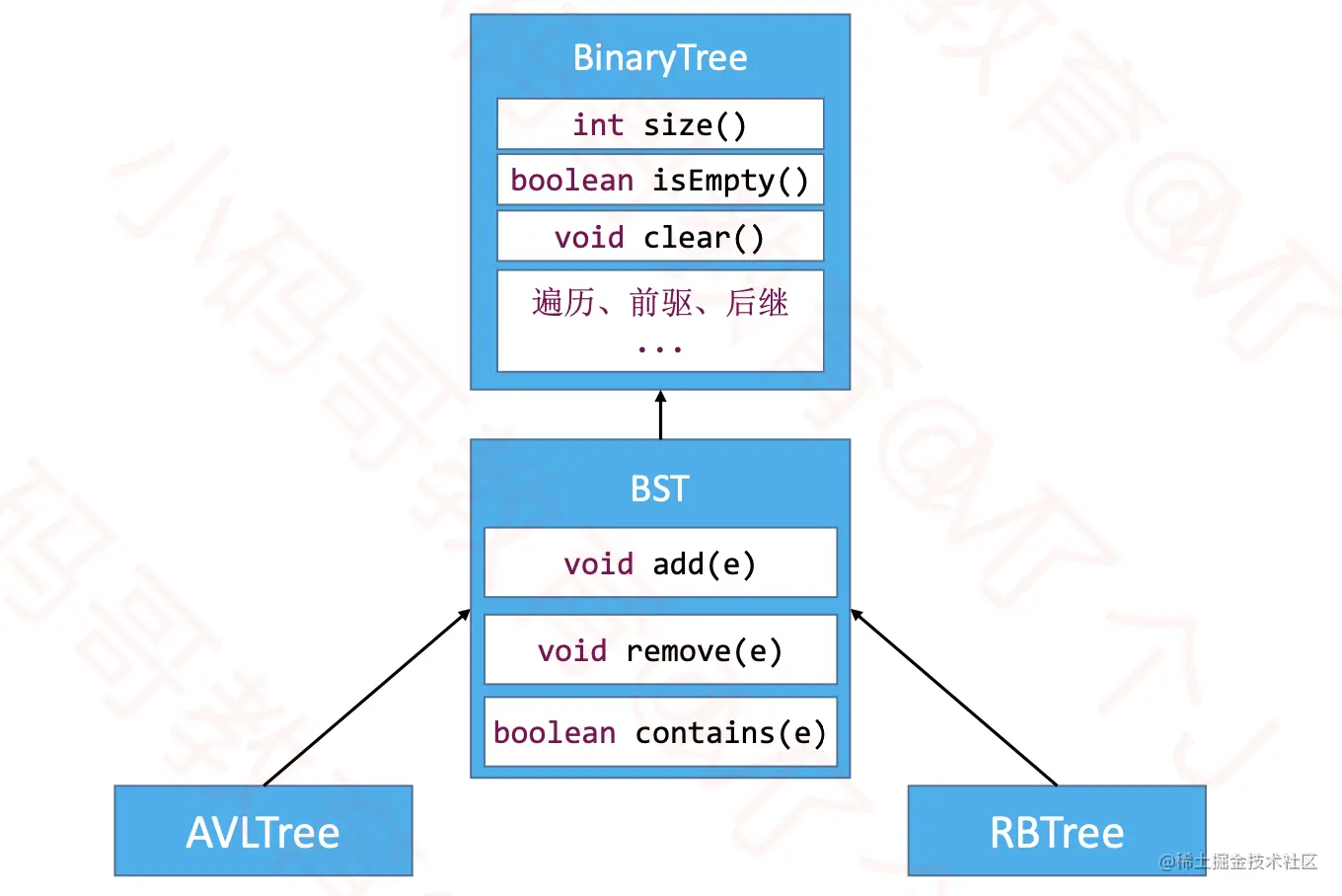

AVL树和红黑树，都是在二叉搜索树的基础上，增加了自平衡的功能。

三、失衡的几种情况

1、添加导致的失衡

示例：添加13导致失衡
最坏的情况，可能会导致所有祖先节点14，15，9都失衡。
但是父节点12，非祖先节点4，6，8，都不可能失衡。

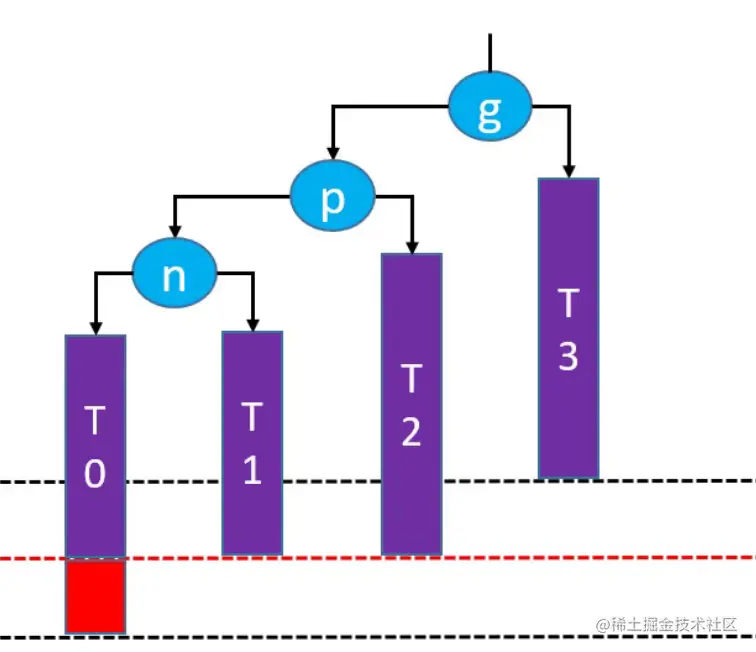

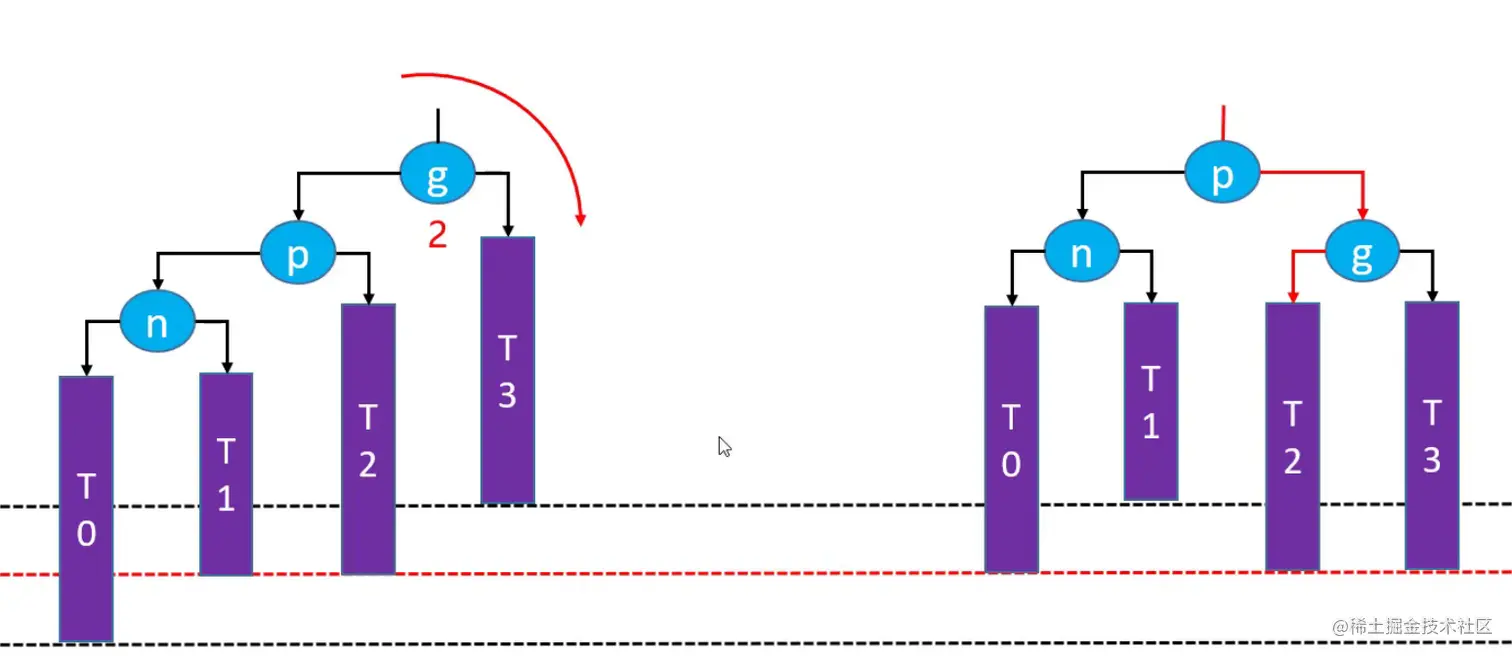

2、添加失衡 LL - 右旋传（单旋）

n代表node，p代表parent，g代表grandparent
如果在T0节点位置增加节点，那么g失去平衡。
LL表示失衡节点与添加节点的关系，添加节点在失衡节点的左边的左边。
因为是g左边的左边的节点使它失去平衡，所以这种情况称之为LL。
LL的情况，一般需要右旋转。
思路：
- g.left = p.right
- p.right = g
- 让p成为这颗子树的根节点。
- 改变之后整棵树仍然是一颗二叉搜索树：T0 < n < T1 < p < T2 < g < T3。
- 整棵树都达到平衡。
还需要注意维护：
- T2，p，g的parent属性。
- 先后更新g，p的高度属性。

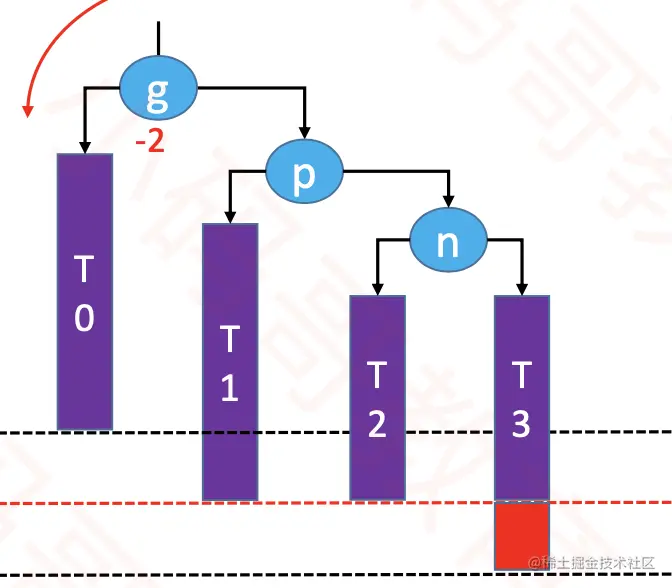

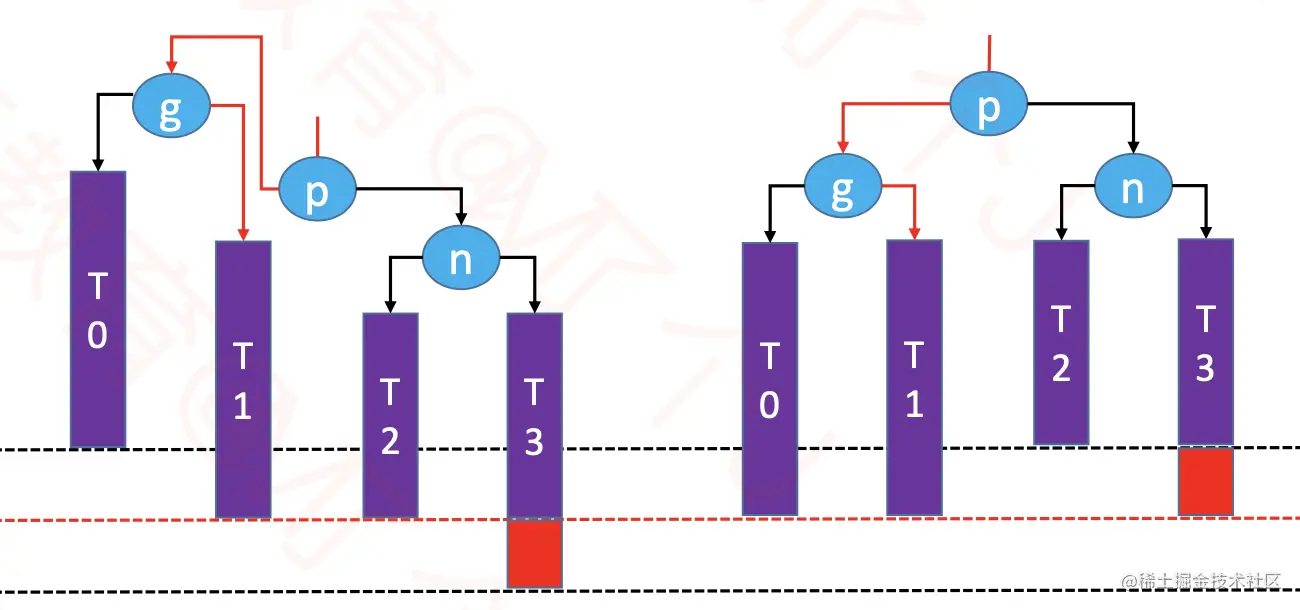

3、添加失衡 RR - 左旋转（单旋）

如果往T2或T3位置加入一个节点，则g会失衡。
RR表示失衡节点与添加节点的关系，添加节点在失衡节点的右边的右边。
那么我们需要左旋转，使树达到平衡。
思路：
- g.right = p.left
- p.left = g
- 让p成为这颗子树的根节点。
整棵树都达到了平衡。
还需要注意维护：
- T1，p，g的parent属性。
- 先后更新g，p的高度属性。

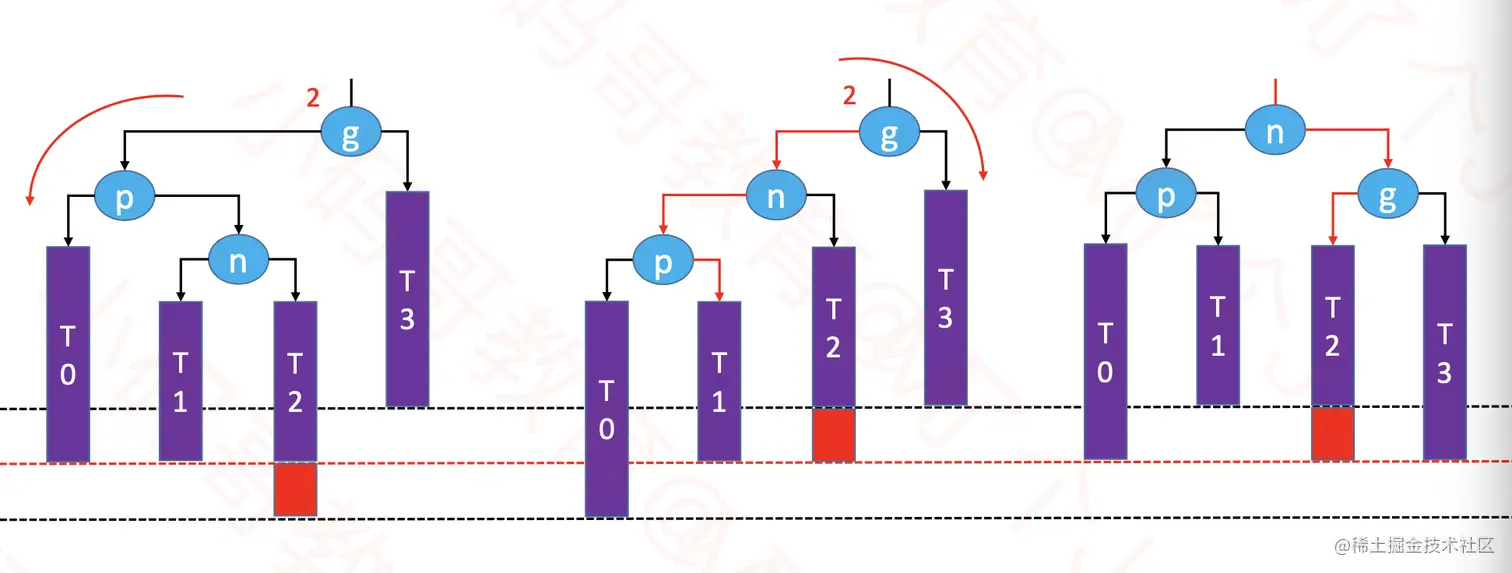

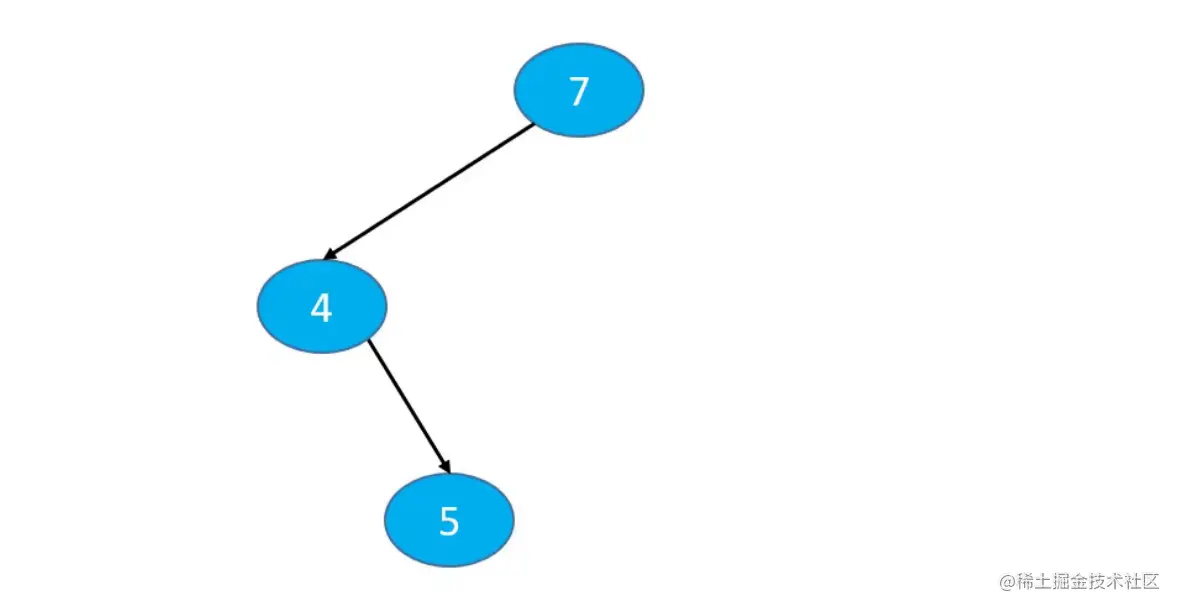

4、添加失衡 LR - RR左旋转，LL右旋转（双旋）

p是g的left节点，n是p的right节点，此时往n添加节点，这种情况称为LR。
LR表示失衡节点与添加节点的关系，添加节点在失衡节点的左右。
如果是LR，首先要进行一次左旋转，将二叉树变为LL。然后再进行一次右旋转，即可使树达到平衡。

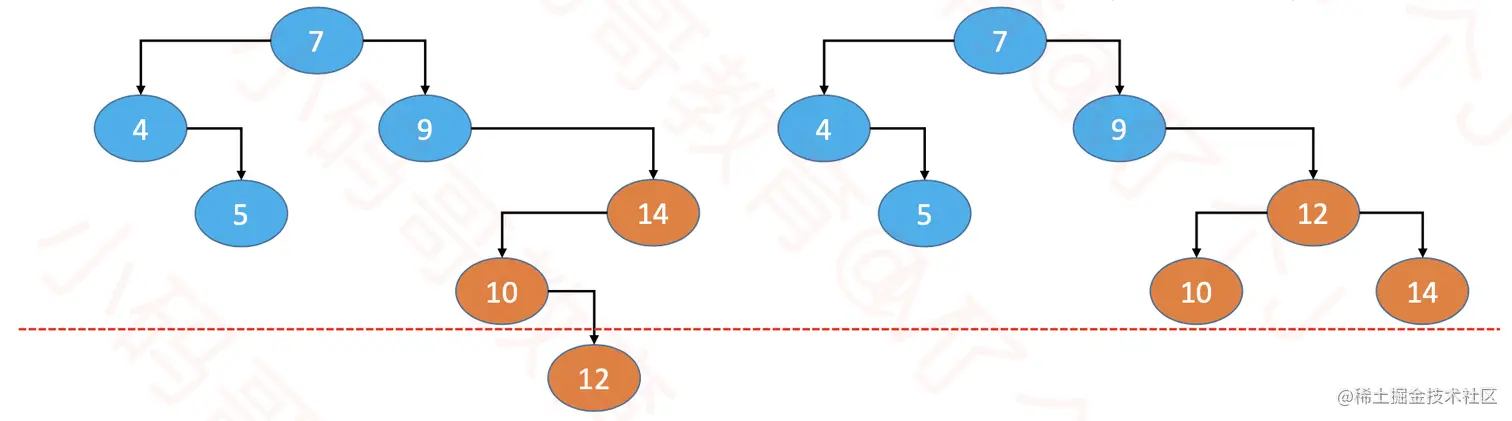

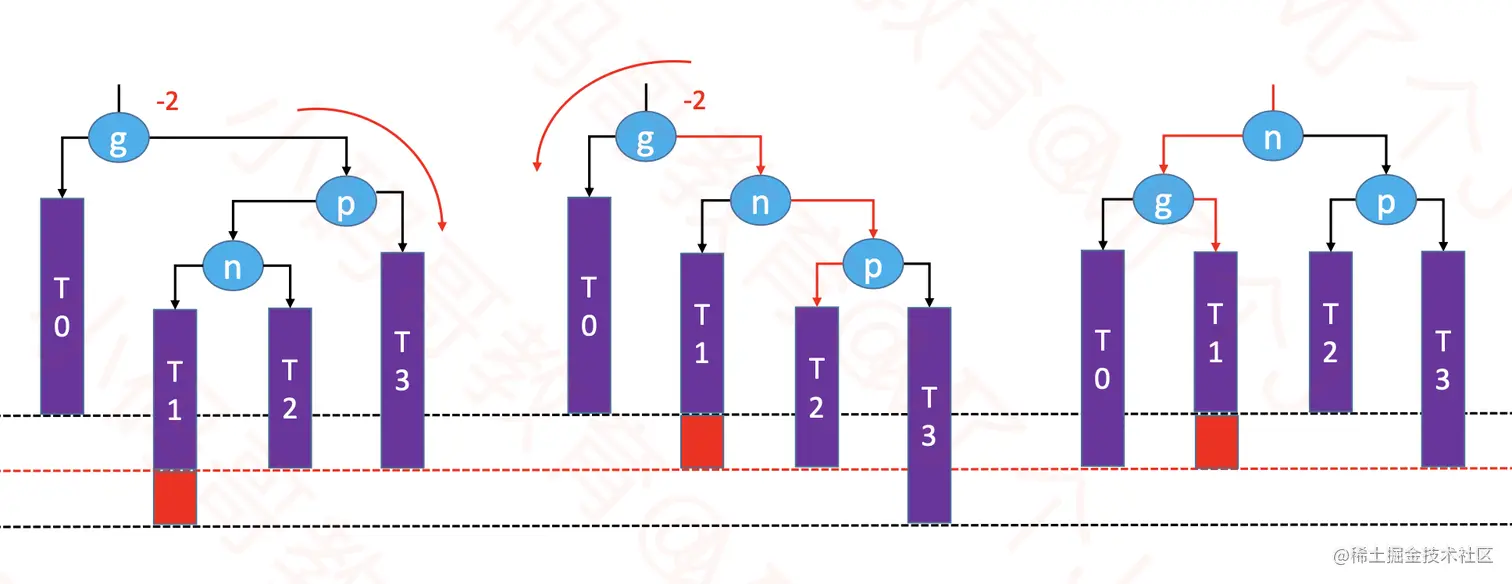

5、添加失衡 RL - LL右旋转，RR左旋转（双旋）

首先进行右旋转，使树变成RR，然后再进行左旋转，即可达到平衡。
RL表示失衡节点与添加节点的关系，添加节点在失衡节点的右边的左边。

6、删除导致的失衡

示例：删除16导致失衡
删除节点可能会导致父节点或祖先节点失衡（只有一个节点会失衡），其他节点都不可能失衡。

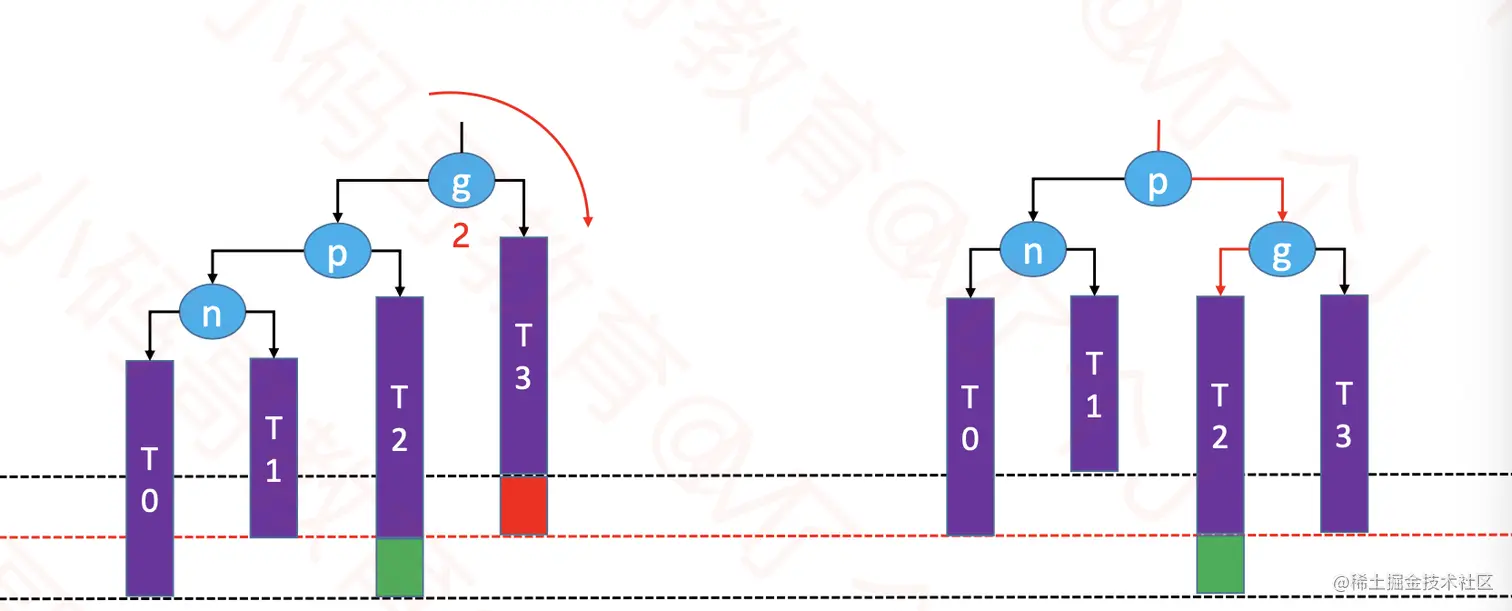

7、删除失衡 LL - 右旋传（单旋）

删除红色节点，g的平衡因子变为2，需要对g进行右旋转。
旋转后，整棵树是否平衡，取决于旋转后子树的高度是否发生变化。其实就取决于绿色节点是否存在。
如果绿色节点不存在，那么在右旋转后，子树的高度减少1，可能会导致更高层的祖父节点失衡。
更高层的祖先节点失衡，则需要再次恢复平衡，然后又可能导致更高层的祖先节点失衡...
极端情况下，所有祖先节点都需要进行恢复平衡的操作，共O(logn)次调整。

四、如何调整失衡

1、添加- afterAdd()函数

失衡调整应该在添加节点之后。
所以我们需要对二叉搜索树的添加方法进行改造，即在完成添加节点后，进行失衡调整。
引入afterAdd()函数，当完成添加节点操作后，执行该方法。

public void add(E element) {
    ...
    // 添加第一个节点
    if (root == null) {
        ...
        // 新添加节点之后的处理
        afterAdd(root);
    }
    // 添加的不是第一个节点
    else {
        ...
        // 新添加节点之后的处理
        afterAdd(newNode);
    }
}

接下来我们再看如何实现这个afterAdd(newNode)函数。
思路：通过newNode的parent属性，一路往上找，找到高度最低的那个失衡节点，然后对失衡节点进行调整。
只要这个高度最低的失衡节点恢复平衡，那么所有的节点都恢复平衡了。

protected void afterAdd(Node<E> node) {
    //可能添加新节点之后，整个树没有失衡。
    //所以我们需要一直查找到node.parent == null为止。
    while ((node = node.parent) != null) {
        // 判断节点是否平衡
        if (isBalanced(node)) {
            // 如果是平衡的，更新节点高度
            updateHeight(node);
        } else {
            // 否则，恢复平衡
            rebalance(node);
            // 整棵树恢复平衡
            break;
        }
    }
}

2、添加- isBalanced(node)函数

在afterAdd(newNode)中，需要实现isBalanced(node)函数，用于判断节点是否平衡，从而决定是更新高度或恢复平衡。
判断节点平衡的方式是比较左右子节点高度，所以需要给节点增加一个高度属性。
如果节点是平衡的，只需要更新节点高度，通过获取左右子树最大高度 + 1即可。

private static class AVLNode<E> extends Node<E> {
    // 高度，默认值为1，因为新节点肯定是叶子节点。
    int height = 1;

    public AVLNode(E element, Node<E> parent) {
        super(element, parent);
    }

    // 获取节点的平衡因子
    // 左子节点高度减去右子节点高度
    public int balanceFactor() {
        int leftHeight = left == null ? 0 : ((AVLNode<E>)left).height;
        int rightHeight = right == null ? 0 : ((AVLNode<E>)right).height;
            return leftHeight - rightHeight;
    }

    // 更新节点高度
    public void updateHeight() {
        int leftHeight = left == null ? 0 : ((AVLNode<E>)left).height;
        int rightHeight = right == null ? 0 : ((AVLNode<E>)right).height;
        // 高度等于左右子树最大高度 + 1
        height = 1 + Math.max(leftHeight, rightHeight);
    }
}

// 判断节点是否平衡
private boolean isBalanced(Node<E> node) {
    // 通过比较该节点，左右节点平衡因子，来判断节点是否平衡。
    return Math.abs(((AVLNode<E>)node).balanceFactor()) <= 1;
}

// 更新某节点高度
private void updateHeight(Node<E> node) {
    ((AVLNode<E>)node).updateHeight();
}

3、添加- rebalance(node)函数

最后我们还需要实现rebalance(node)函数。
能够进入rebalance(node)函数，那么node即为上面分析的失衡的几种情况中的g，g代表grandparent。
接下来还要拿到p和n节点。
p是g左右子树高度最高的子节点。
n是p左右子树高度最高的子节点。
那么我们首先实现一个获取较高子节点的函数。

public Node<E> tallerChild() {
    int leftHeight = left == null ? 0 : ((AVLNode<E>)left).height;
    int rightHeight = right == null ? 0 : ((AVLNode<E>)right).height;
    if (leftHeight > rightHeight) return left;
    if (leftHeight < rightHeight) return right;
    // 如果高度一样，断该节点是父节点的左子节点，如果是，则返回left。
    return isLeftChild() ? left : right;
}

在AVLNode类中增加两个方法用于判断节点是父节点的左子节点或右子节点。

private static class AVLNode<E> extends Node<E> {
    ...

    // 判断该节点是父节点的左子节点
    public boolean isLeftChild() {
        return parent != null && this == parent.left;
    }

    // 判断该节点是父节点的右子节点
    public boolean isRightChild() {
        return parent != null && this == parent.right;
    }
}

那么rebalance(node)函数实现如下：

/**
* 恢复平衡
* @param grand 高度最低的那个不平衡节点
*/
private void rebalance(Node<E> grand) {
    Node<E> parent = ((AVLNode<E>)grand).tallerChild();
    Node<E> node = ((AVLNode<E>)parent).tallerChild();
    //如果parent是grand的左子节点 L
    if (parent.isLeftChild()) {
        //并且node是parent的左子节点 LL
        if (node.isLeftChild()) {
            rotateRight(grand);
        }
        //并且node是parent的右子节点 LR
        else {
            rotateLeft(parent);
            rotateRight(grand);
            }
    }
    //如果parent是grand的右子节点 R
    else {
        //并且node是parent的左子节点 RL
        if (node.isLeftChild()) {
            rotateRight(parent);
            rotateLeft(grand);
        }
        //并且node是parent的右子节点 RR
        else {
            rotateLeft(grand);
        }
    }
}

4、添加- rotateLeft(node) 和- rotateRight(node) 函数

最后我们实现rotateLeft()和rotateRight()函数。

private void rotateLeft(Node<E> grand) {
    Node<E> parent = grand.right;
    Node<E> child = parent.left;
    grand.right = child;
    parent.left = grand;
    afterRotate(grand, parent, child);
}

private void rotateRight(Node<E> grand) {
    Node<E> parent = grand.left;
    Node<E> child = parent.right;
    grand.left = child;
    parent.right = grand;
    afterRotate(grand, parent, child);
}

// 旋转之后，更新各节点信息
private void afterRotate(Node<E> grand, Node<E> parent, Node<E> child) {
    // 让parent成为子树的根节点
    parent.parent = grand.parent;
    if (grand.isLeftChild()) {
        grand.parent.left = parent;
    } else if (grand.isRightChild()) {
        grand.parent.right = parent;
    } else { // grand是root节点
        root = parent;
    }

    // 更新child的parent
    if (child != null) {
        child.parent = grand;
    }

    // 更新grand的parent
    grand.parent = parent;

    // 更新高度
    updateHeight(grand);
    updateHeight(parent);
}

5、添加 -afterRemove(node) 函数

在节点被删除后，可能导致失衡，所以需要调用afterRemove函数调整失衡。

private void remove(Node<E> node) {
    ...
    if (node是度为1的节点) {
        ...
        // 删除节点之后的处理
        afterRemove(node);
    } else if (node是叶子节点并且是根节点) {
        ...
        // 删除节点之后的处理
        afterRemove(node);
    } else {
        //node是叶子节点，但不是根节点
        ...
        // 删除节点之后的处理
        afterRemove(node);
    }
}

其中updateHeight和rebalance在上面已经实现了。

protected void afterRemove(Node<E> node) {
    while ((node = node.parent) != null) {
        if (isBalanced(node)) {
            // 更新高度
            updateHeight(node);
        } else {
            // 恢复平衡
            rebalance(node);
        }
    }
}

四、示例

输入数据：13，14，15，12，11，17，16，8，9，1

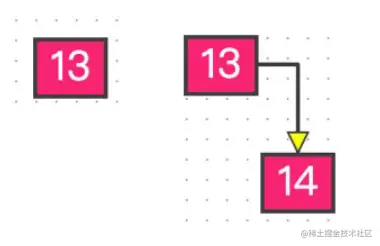

输入13，14

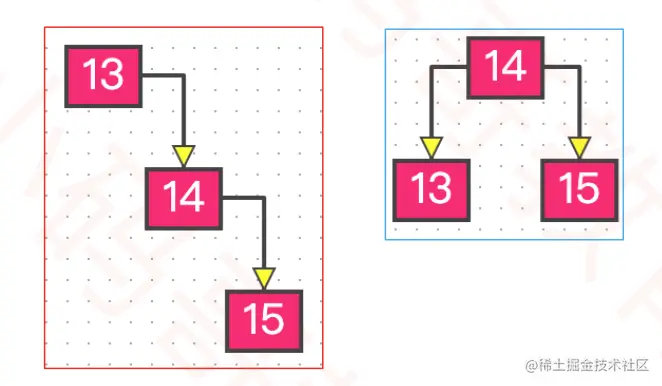

输入15，导致13不平衡，需要左旋转

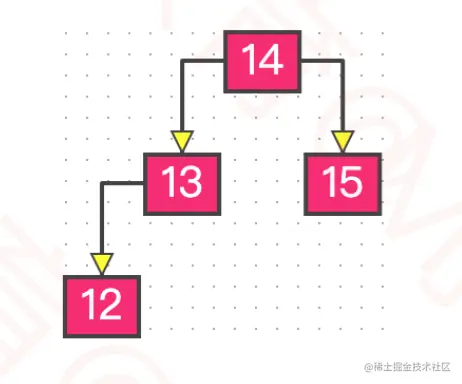

输入12

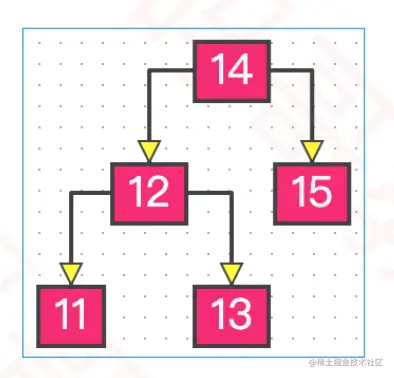

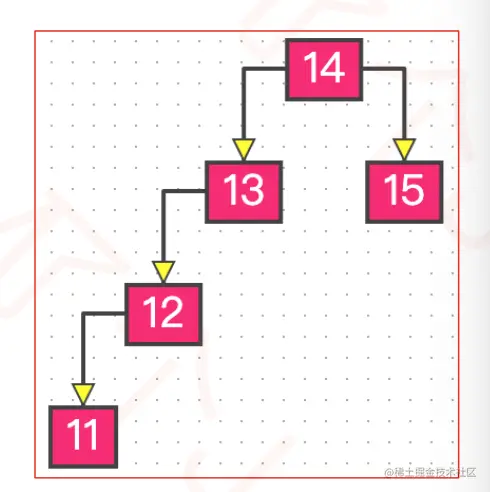

输入11，导致13不平衡，需要右旋转

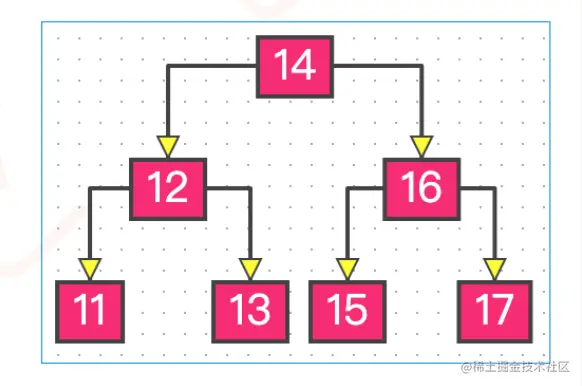

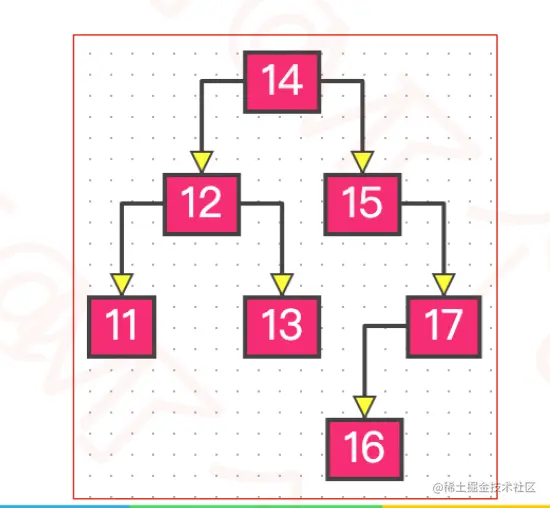

输入17，16
那么15，16，17形成RL，需要先对17右旋转，然后对15左旋转。

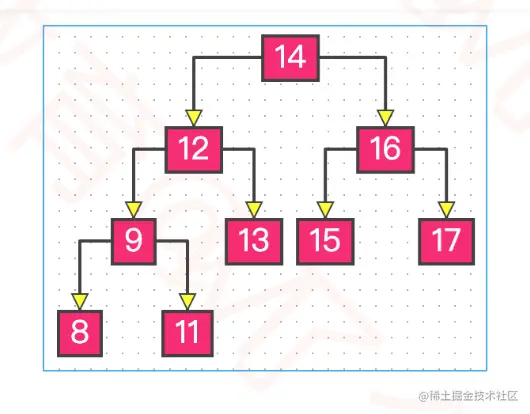

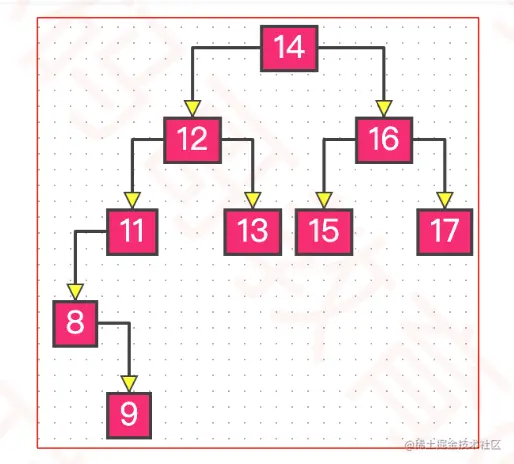

输入8，9
那么11，8，9形成LR，需要先对8左旋转，然后对11右旋转。

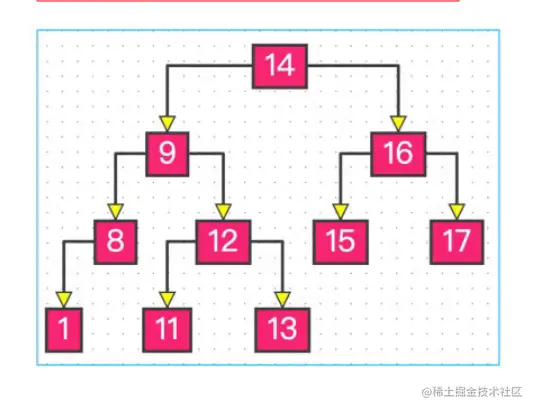

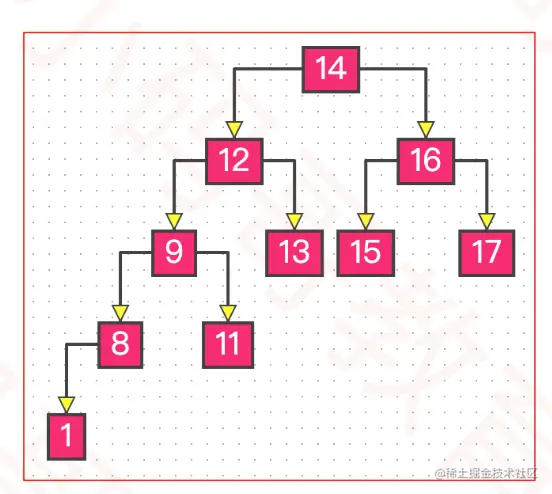

输入1，会导致12不平衡。
12，9，8形成LL，需要对12右旋转。
如果你能理解每一步，说明你已经掌握AVL树。

五、总结

添加
- 可能会导致所有祖先节点都失衡。
- 但是只要让高度最低的失衡节点恢复平衡，整棵树就恢复平衡（仅需O(1)次调整）。
删除
- 可能会导致父节点或祖先节点失衡（只有一个节点会失衡）。
- 恢复平衡后，可能会导致更高层的祖先节点失衡（最多需要O(logn)次调整）。
平均时间复杂度
- 搜索：O(logn)
- 添加：O(logn)，仅需O(1)次旋转操作。
- 删除：O(logn)，最多需要O(logn)次旋转操作。
